Giới thiệu về van an toàn
Van an toàn hay còn được mọi người biết đến với cái tên là van xả áp. Là một dòng van được sử dụng trong lĩnh vực công nghiệp nó có nhiệm vụ chính là đảm bảo an toàn cho thiết bị cũng như là đường ống tránh được những tác động tiêu cực từ áp suất lớn đột ngột đến từ đường ống
Van được cấu thành bằng nhiều chất liệu khác nhau nên giúp cho nó có thể vận hành cũng như là làm việc ở nhiều môi trường làm việc khắc nhiệt khác nhau như là hóa chất, hơi, khí nén, … Bên cạnh đó thì van sẽ được để ở trạng thái hoạt động khi áp suất bên trong đường ống lớn hơn định mức từ 2-3 % và sẽ đóng lại khi áp suất ở trong đường ống ở dưới ngưỡng đó
Những đặc điểm nổi bật của dòng van an toàn
Van an toàn có những đặc điểm nổi bật mà các dòng van khó mà có thể có được như là:
- Tự động hoạt động khi áp suất vượt ngưỡng cho phép
- Bảo vệ đường ống cũng như là các thiết bị bên trong tránh khỏi áp lực quá cao
- Hoạt động một cách bền bỉ trong thời gian dài
- Khả năng chống chịu với nhiều tác động bên ngoài tương đối tốt
- Van có nhiều kích thước cũng như là kiểu kết nối giúp nó có thể lắp đặt ở nhiều vị trí khác nhau
- Có thể dễ dàng điều chỉnh van một cách dễ dàng thông qua vít điều chỉnh cũng như là tay gật ở trên van
Thông số kỹ thuật của van an toàn
- Tên sản phẩm: Van an toàn
- Kiểu kết nối: mặt bích, nối ren
- Thân van: Gang, inox, đồng, thép không gỉ
- Đĩa van: Inox.
- Trục van: Thép không gỉ hoặc inox
- Áp lực: PN 10 – PN 25
- Nhiệt độ: 180 – 250 độ c
- Kích thước: DN15 – DN500
- Môi trường: Hơi, khí nén, hóa chất, nước, …
- Tình trạng: Hàng có sẵn
- Xuất xứ: Đài loan, Hàn Quốc, Trung Quốc.
- Thương hiệu: Tunglung, yoyoun, …
- Bảo hành 12 tháng
Cấu tạo và nguyên lý làm việc của van an toàn
Cấu tạo của van an toàn
Đối với nhiều dòng van an toàn thì nó có từng chi tiết cũng như là cấu tạo khác nhau tuy nhiên nhìn chung thì nó được cấu thành chính bằng các bộ phận chính như sau:
Thân van:
Được làm bằng các chất liệu như gang, thép, inox, đồng, .. Cho van khả năng hoạt động một cách chắc chắn ở nhiều môi trường làm việc khác nhau
Thân van được thiết kế với đầu kết nối của đường ống và đầu xả của van được nằm vuông góc với nhau nó có nhiệm vụ chính là dẫn truyền áp suất bên trong đường ống ra van cũng như là bọ phận được dùng để kết nối với các bộ phận khác tạo thành một van hoàn chỉnh
Đĩa van:
Là bộ phận thường được làm bằng chất liệu là inox hoặc thép không gỉ và nó được thiết ké theo dạng đĩa trong để thực hiện trực tiếp công việc đóng mở của van chính vì thế nên bộ phận này phải chịu được áp suất cao và tần suất hoạt động lớn của công việc
Ghế van:
Đây là bộ phận được gắn vào với thân van và là bề mặt tiếp xúc giữa thân van với đĩa van có nhiệm vụ nhận những tác động mạnh đến từ đĩa van khi làm việc tránh tổn hại đến thân van cũng như là đĩa van và thông qua đó giúp cho độ kín khít giữa thân van và đĩa van cũng được tăng cường một cách đáng kể
Lò xo đàn hồi:
Đây là bộ phần quyết định đến quá trình hoạt động của van nó có nhiệm vụ chính là nhờ lực của nó mà nén đĩa van cùng với thân van lại tạo thành một hệ thống kín và khi áp suất bên trong van quá sao thì nó sẽ nén lò xo đồng thời mở van giúp hệ thống xả được áp lực ra bên ngoài
Nắp van:
Nắp van là bộ phận có nhiệm vụ chính là chụp phần lò xo giúp cố định lò xo của van cũng như là các bộ phận khác của van
Vít điều chỉnh:
Đây là bộ phận giúp cho người sử dụng có thể điều chỉnh van một cách dễ dàng bằng việc điều chỉnh áp lực lò xo tác động lên đĩa van qua đó giúp cho van có thể đóng mở ở nhiều mức áp suất khác nhau tùy theo yêu cầu của người vận hành
Tay gật (tùy loại):
Với bộ phận này thì người vận hành có thể mở van một cách tức thời mà áp lực bên trong van không cần đến mức lớn qua đó giúp cho người vận hành có thể mở van một cách nhanh chóng trong các tình huống khẩn cấp khác nhau
Nguyên lý vận hành của van an toàn
Đối với đong van này thì nó có phương thức vận hành cũng tương đối là đơn giản. Khi áp suất ở bên trong đường ống vượt mức quy định mà người vận hành đề ra cho van thì áp lực từ đường ống sẽ nén lò xo lại đồng thời mở van cho phép áp suất thông qua đó được di chuyển qua van một cách nhanh chóng và giảm áp suất ở bên trong đường ống một cách nhanh chóng
Đến khi áp suất ở bên trong đường ống được giảm ở dưới mức áp suất định mức của van thì lò xo sẽ tự động đóng van lại một cách nhanh chóng không cho áp suất bên trong van thất thoát ra bên ngoài tạo thành một hệ thống hoàn chỉnh
Tại sao nên sử dụng van an toàn
Chúng ta có thể bắt gặp van an toàn ở rất nhiều những vị trí vận hành khác nhau và không phải ngẫu nhiên mà sự xuất hiện của nó lại phổ biến đến như vậy mà bởi những ưu điểm lớn của nó như là:
- Khả năng đóng mở một cách nhanh chóng và chính xác theo áp suất bên trong đường ống
- Vận hành một cách tự động mà không cần tác động của con người
- Với kết nối bằng ren hoặc mặt bích giúp người vận hành có thể kết nối một cách dễ dàng
- Hoạt động được ở trong nhiều môi trường làm việc khắc nhiệt khác nhau
- Có thể điều chỉnh van một cách dễ dàng thông qua vít điều chỉnh van
- Giúp cho đường ống cũng như là các thiết bị bên trong nó được an toàn tránh khỏi tình trạng quá áp
- Hoạt động một cách bền bỉ ở trong một thời gian dài
Những ứng dụng thực tế của dòng van an toàn hiện nay
Để giúp các hệ thống của mình được an toàn tránh khỏi hiện tượng quá áp gây tác động xấu đến hệ thống của mình thì nó thường được lắp đặt thêm van an toàn để giúp hệ thống được bảo vệ tránh khỏi những tác động đó và dưới đây là một số hệ thống đường ống ứng dụng dòng van an toàn một cách phổ biến nhất:
- Sử dụng trong các đường ống trong các nhà máy, các khu công nghiệp
- Ứng dụng trong các đường ống dẫn hơi trong các hệ thống hơi công nghiệp
- Được sử dụng trong các đường ống truyền dẫn hóa chất
- Sử dụng rộng rãi trong lĩnh vực dầu khí
- Van được sử dụng trong ngành chế bến thực phẩm và điều chế dược phẩm
- Van được ứng dụng trong các ngành hàng hải, đóng tàu
Bên cạnh đó thì van còn được ứng dụng ở trong rất nhiều các ngành nghề khác nữa
Hiện nay có những dòng van an toàn nào
Để giúp cho van có thể lắp đặt được ở nhiều hệ thống cũng như là các vị trí lắp đặt khác nhau thì dưới đây là một số dòng van được xnk ht phân phối phổ biến nhất tại thị trường việt nam hiện nay:
Phân loại van an toàn theo chất liệu
Van an toàn gang
Đây là dòng van chuyên được sử dụng ở các hệ thống có kích thước tương đối lớn thường từ DN50 trở nên do được làm bằng chất liệu là gang nên giúp cho van có khả năng chịu được áp suất cũng như là nhiệt độ cao bên cạnh đó thì khả năng chống ăn mòn của chất liệu này cũng rất đáng nể thích hợp cho nhiều vị trí lắp đặt khác nhau
Với các kích thước của van tương đối lớn giúp cho nó có thể lắp đặt cũng như là vận hành một cách hiệu quả ở các đường ống công nghiệp, bên cạnh đó thì giá thành của dòng van này rẻ hơn đáng kể so với các chất liệu khác nên giúp người sử dụng tiết kiệm được chi phí mà vẫn đảm bảo độ hiệu quả khi làm việc

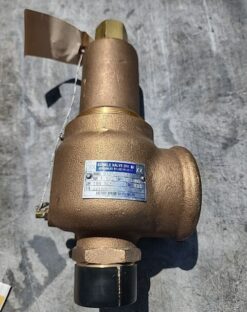

Van an toàn đồng
Với dòng van này nó thường được thiết kế để làm việc với các kích thước tương đối nhỏ dưới DN 50 và thường có kết nối của nó là nối ren qua đó giúp cho người vận hành có thể lắp đặt cũng như là sử dụng van một cách thuận tiện và dễ dàng nhất
Bên cạnh đó thì khả năng chịu áp lực của nó cũng rất đáng nể rất thích hợp để lắp đặt ở nhiều môi trường như là hơi, lò hơi cũng như là các đường ống khí nén
Van an toàn thép
Do van được làm hoàn toàn bằng chất liệu là thép không gỉ nên qua đó giúp cho nó hoạt động một cách hiệu quả ở nhiều môi trường làm việc khắc nhiệt khác nhau và đặc biệt chất liệu thép được mọi người biết đến như là chất liệu có độ chịu nhiệt được xem như là cao nhất trong các chất liệu cấu thành van
Nó thường làm việc ở các vị trí đường ống công nghiệp với áp lực cao cũng như nhiệt độ làm việc cực lớn
Van an toàn inox
Với chất liệu van được làm bằng inox nên giúp cho van có khả năng chịu được nhiệt độ và áp suất rất lớn bên cạnh đó thì khả năng chống chịu ăn mòn và oxy hóa với môi trường bên ngoài vượt trội hơn rất nhiều so với các chất liệu khác bên cạnh đó thì với biến thể của dòng van inox là vi sinh giúp cho người vận hành có thể lắp đặt và vận hành một cách hiệu quả trong các môi trường là yêu cầu độ vi sinh như trong lĩnh vực y tế
Tuy nhiên giá thành của dòng van này tương đối cao hơn khi so với chất liệu khác nhưng giá thành đó hoàn toàn là xứng đáng với những lợi thế nổi bật đó của nó
Phân loại van an toàn theo môi trường làm việc
Van an toàn nước
Là dòng van hoạt động trong môi trường nước nên nó có khả năng chịu được nhiệt độ khá thấp tuy nhiên khả năng chống ăn mòn và oxy hóa của nó khá vượt trội giúp cho van hoạt động một cách hiệu quả và bền bỉ ở bên trong môi trường nước

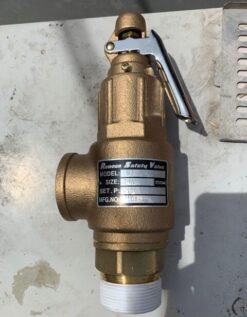

Van an toàn hơi
Đây là dòng van thường xuyên phải làm việc trong môi trường có nhiệt độ cũng như là áp suất vô cùng khắc nhiệt và đỏi hỏi độ kín khít rất cao đến từ van
Chính vì vậy nên nó thường được lắp đặt ở các vị trí như là lò hơi, các đường ống dẫn hơi, hệ thống sưởi ấm trong các tòa nhà, các khu dân cư
Van an toàn khí nén
Với dòng van này thì nó được chuyên dùng trong các đường ống khí nén giúp bảo vệ đường ống khí nén tránh khỏi tình trạng hư hỏng khi áp lực bên trong đường ống quá lớn
Van có thể làm việc một cách hiệu quả ở nhiều loại khí khác nhau với áp suất có thể điều chỉnh được theo nhu cầu vận hành của người sử dụng
Phân loại theo kiểu kết nối

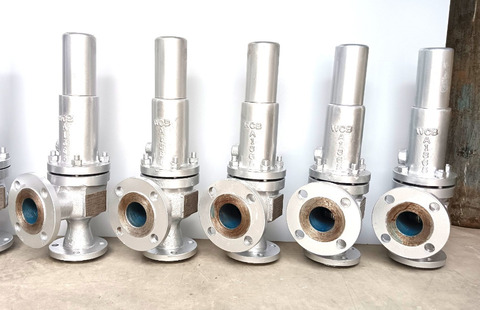

Van an toàn kết nối mặt bích
Chúng ta có thể dễ dàng bắt gặp dạng kết nối này ở các đường ống có kích thước tương đối lớn giúp cho người sử dụng có thể lắp đặt van vào đường ống một cách nhanh chóng bên cạnh đó với dạng kết nối này cho phép chúng ta lắp đặt vào đường ống một cách chắc chắn nhất cũng như là có độ kín khít cao tránh tình trạng lưu chất rò rỉ ra bên ngoài
Van an toàn kết nối ren
Đây là kiểu kết nối mà chúng ta thường thấy ở các đường ống có kích thước tương đối nhỏ qua với lối thiết kế nhỏ gọn cùng với kiểu lắp ren thuận tiện nên giúp cho người vận hành trong quá trình lắp đặt van được diễn ra một cách dễ dàng hơn
Van thường được cấu thành bằng chất liệu đồng hoặc là inox giúp cho van có thể vận hành một cách hiệu quả ở nhiều môi trường làm việc khác nhau
Van an toàn không tay
Đây là dòng van an toàn mà không được thiết kế thêm bộ phận tay gật mà chỉ có thể điều chỉnh được áp suất hoạt động của van thông qua vít hoặc là núm điều chỉnh ở trên phần nắp của van và không thể giúp cho người vận hành xả áp suất ra ngoài một cách nhanh chóng được

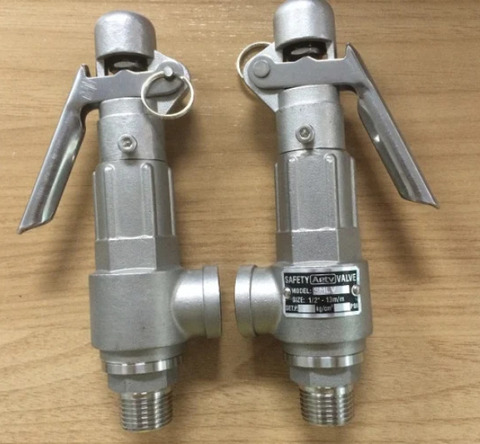

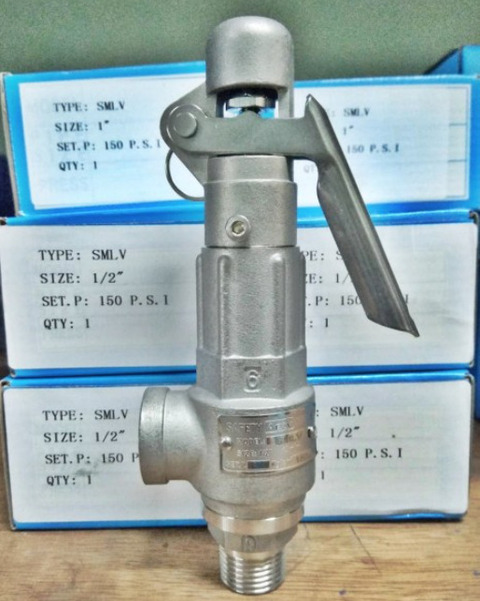

Van an toàn có tay
Với dòng van này dược thiết kế thêm bộ phận tay gật giúp cho người vận hành có thể mở van một cách nhanh chóng khi có những bất thường sảy ra bên trong đường ống đảm bảo độ an toàn cũng như là độ hiệu quả khi làm việc
Phương pháp lắp đặt van an toàn
Để có thể lắp đặt van an toàn vào hệ thống một cách chính xác nhất đảm bảo độ hiệu quả khi làm việc thì người vận hành van cần thực hiện quy trình lắp đặt theo các bước sau
Xác đinh vị trí lắp đặt
Đầu tiên thì người sử dụng cần xác định vị trí lắp đặt van cần được lắp đặt van ở vị trí có lượng áp suất ở đầu vào lớn tránh tình trạng lắp đặt van ở cuối hạ lưu ảnh hưởng trực tiếp đến độ hiệu quả của van vì lắp đặt ở cuối hệ thống thì áp suất lớn sẽ tác động lên các bộ phận trong đường ống trước khi tác động lên van vì thế nên chúng ta ưu tiên lắp đặt van ở vị trị thượng lưu để đảm bảo độ hiệu quả khi van làm việc
Lựa chọn van
Tiếp đến chúng ta lựa chọn dòng van thích hợp nhất đối với hệ thống của chúng ta đảm bảo nó có thể vận hành trong hệ thống một cách hiệu quả cũng như là bền bỉ thích hợp với nhu cầu vận hành nhất có thể
Chuẩn bị lắp đặt
Chúng ta tiến hành chuẩn bị các dụng cụ để lắp đặt van vào đường ống cũng như là làm sạch vệ sinh bề mặt kết nối giữa van với đường ống đảm bảo độ hiệu quả cũng như là độ kín khí khi van lắp đặt vào đường đống
Tiến hành lắp đặt
Tiếp theo chúng ta lắp đặt van vào đường ống đảm bảo lắp đặt đúng hướng chiều xả của van cũng như là độ kín khít chắc chắn trong kết nối của van tránh tình trạng khi van hoạt động lưu chất bị rò rỉ ra ngoài
Điều chỉnh van
Người sử dụng tiến hành điều chỉnh van hoạt động theo áp lực xả của van đúng như áp lực định mức mà đường ống cũng như là các thiết bị khác có thể chịu được
Kiểm tra
Cuối cùng khi lắp đặt van vào đường ống chúng ta tiến hành chạy thử van để kiểm tra xem van có vận hành một cách chính xác cũng như là độ kín khít của các mối nối
Khi van vận hành tốt cũng như là các mối nối đạt tiêu chuẩn thì chúng ta tiến hành đưa van vào để vận hành hệ thống
Những lưu ý khi lựa chọn và sử dụng van an toàn
Những lưu ý khi lựa chọn van an toàn
Để có thể chọn ra dòng van an toàn thích hợp để vận hành trong hệ thống của chúng ta thì người vận hành cần hết sức chú tâm ở một số điểm như là:
- Lựa chọn chất liệu van thích nhất đối với môi trường làm việc cũng như là nhiệt độ áp suất tại vị trí lắp đặt
- Chọn kích thước van chính xác với vị trí mà van được lắp đặt vào hệ thống
- Lựa chọn kiểu kết nối thích hợp nhất đối với vị trí lắp đặt van đặc biệt chú ý với kết nối mặt bích thì người vận hành lựa chọn tiêu chuẩn mặt bích thích hợp nhất đối với vị trí lắp đặt van
- Tùy theo nhu cầu vận hành của người sử dụng mà chúng ta có thể lựa chọn dòng van có tay gật hoặc không để tối ưu chi phí
Những lưu ý khi sử dụng van an toàn
Để van an toàn có thể vận hành cao khi làm việc cũng như là hoạt động một cách bền bỉ thì người vận hành cần hết sức lưu ý đến một số vấn đề như là:
- Lắp đặt cầu xả ở vị trí không quá cao để tránh tình trạng lưu chất chảy ngược vào van
- Thường xuyên kiểm tra van để sớm phát hiện ra các hư hỏng và đưa ra phương hướng khắp phục hợp lý
- Bảo dưỡng van đúng thời gian mà nhà sản xuất đề ra
- Bôi trơn dầu mỡ vào cá chi tiết chuyển động cũng như là các bulong, đai ốc để tránh những tác động tiêu cực từ môi trường bên ngoài làm rỉ sét các chi tiết đó
