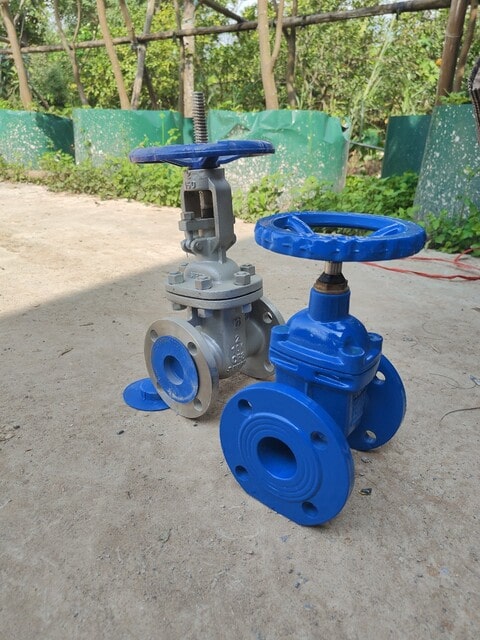

Van cổng là gì

Van cổng hay được mọi người biết đến với tên gọi tiếng anh của nó là (gate valve) đây là một biến thể trong đòng van công nghiệp có nhiệm vụ chính được dùng để đóng mở cũng như là điều tiết lưu chất qua van một cách chính xác bằng cách nâng và đóng đĩa van thông qua việc nâng trục van giúp van có thể hoạt động một cách hiệu quả trong nhiều trường môi trường làm việc khác nhau

van-cong

Với phương pháp hoạt động của van là nâng đĩa van nên cho nó khả năng hoạt động tốt ở trong các môi trường có áp suất lớn và nhiệt độ cao bên cạnh đó thì do được sản xuất bằng nhiều vật liệu khác nhau giúp cho van có thể hoạt động được một cách hiệu quả ở nhiều môi trường khác nhau

Thông số kỹ thuật của van cổng

  • Kích cỡ van: DN40 – DN1000.
  • Chất liệu: Gang, inox, thép, đồng
  • Bộ điều khiển: tay quay, bộ điều khiển điện, bộ điều khiển khí nén
  • Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
  • Áp lực làm việc: PN16, PN25.
  • Nhiệt độ làm việc: -10C – 200C
  • Gioăng làm kín: Cao su NBR, EPDM.
  • Cánh van: Cánh théo hợp kim bọc cao su.
  • Trục van: thép hợp kim không gỉ.
  • Xuất sứ: Hàn Quốc, Đài Loan, Malaysia.
  • Bảo Hành: 12 tháng.

Cấu tạo của van cổng

Cũng như các dòng van khác thì đối với dòng van cổng này thì nó có cấu tạo khá đơn giản bao gồm những bộ phận chính như sau:

cau-ta-cua-van

Thân van:

Đây là bộ phận dùng để kết nối van với đường ống và là bộ phận để dẫn lưu chất và kết nối các bộ phận khác của van lại tạo thành mối khối hoàn chỉnh và khép kín giúp van có độ hiệu quả cao khi làm việc

Nó thường được làm bằng các chất liệu như inox, thép, gang cho van khả năng làm việc được ở nhiều môi trường làm việc dù là khắc nhiệt nhất

Đĩa van:

Bộ phận này có cấu tạo va thường được làm bằng chất liệu inox và có hình dạng như là một tấm kim loại hình chữ nhật có tác dụng chính là đóng và mở van bằng cách nâng lên hoặc hạ xuống đĩa van.

Do nó có cấu tạo được làm bằng chất liệu inox cao cấp nên có khả năng chịu lực để ngăn chặn các lưu chất tốt và khả năng chống chịu ăn mòn và không bị gỉ khi làm việc với dòng lưu chất trong một thời gian dài

Trục van

Được cấu thành bằng chất liệu thép không gỉ và nó được thiết kế với các ren xoắn xung quanh để hợp với ren ở trên nắp van hoặc đĩa van để thực hiện công tác đóng và mở van một cách nhanh chóng và chính xác nhất

Nắp van

Nắp van được chế tạo bằng chất liệu giống với thân van là bằng thép và là nơi để chứa trục van cũng như là đĩa van khi van mở. Nó được kết nối với thân van bằng các buong chắc chắn tránh tình trạng lưu chất rò rỉ ra ngoài

Gioăng làm kín

Với bộ phận này nó được cấu tạo bằng các chất liệu có tính đàn hồi như cao su hoặc nhựa dẻo làm kín khít he hở giữa thân van với đĩa van khi van đóng cũng như là thân van với đường ống giúp cho van đóng được toàn diện nhất và tránh tình trạng lưu chất rò rỉ ra bên ngoài

Bộ phận điều khiển

Đây là bộ phận có nhiệm vụ điều khiển hoạt động của van nó có thể là tay quay hoặc là các bộ điều khiển tự động bằng điện hoặc là bộ điều khiển bằng khí nén cho tốc độ mở van nhanh và chính xác

Nguyên lý hoạt động của van cổng

Về cơ bản thì dòng van này có nguyên lý hoạt động cũng khá đơn giản là dựa vào các ren xoắn để tác động lên các bộ phận như bộ điều khiển hoặc đĩa van để hoạt động và nó được chia làm hai dòng là dòng ty nổi và ty chìm, cụ thể thì từng dòng được hoạt động theo phương pháp sau:

van-cong

Ty chìm

Khi van đang ở trạng thái đóng mà chúng ta muốn van mở thì với bộ điều khiển tay quay chúng ta xoay tay quay theo chiều ngược với kim đồng hồ thì thần ren xoắn ở trên trục van sẽ tác động lên phần ren ở trên đĩa van tác động đẩy đĩa van lên trên và van được mở dần dần

Đến khi đĩa van ở điểm trên cùng van được mở hoàn toàn và tay quay cũng không thể quay theo chiều đó nữa

Ngược lại với mở khi đóng van thì chúng ta xoay tay quay theo chiều kim đồng hồ từ đó trục van tác động len đĩa van một lực dần dần đẩy đĩa van xuống chặn lại dòng chảy qua ống

Khi đĩa van đến điểm thấp nhất thì nó dừng lại van được đóng một cách hoàn toàn

Ty nổi

Khi chúng ta muốn mở van thì xoay vô lăng theo chiều kim đồng hồ thì vô lăng sẽ tác động với ren ở trên trục van từ đó trụ van sẽ kéo đĩa van lên van được mở một cách từ từ khi đến giới hạn mở của van thì dừng lại van được mở hoàn toàn

Còn khi chúng ta muốn đóng van thì xoay vô lăng ngược lại với khi mở thì trục van với bộ điều khiển sẽ được dần dần đẩy xuống và đến khi đĩa van xuống đến điểm thấp nhất thì dừng xoay vô lăng van được đóng hoàn toàn

Các dòng van cổng phổ biến hiện nay

Với nhu cầu lớn trên thị trường thì các nhà sản xuất đã sản xuất ra các dòng van nhằm phục vụ những nhu cầu khác nhau của từng hệ thống đường ống vì thế chúng ta có các dòng van cổng thép phổ biến như sau:

Phân loại theo chất liệu van

Van cổng gang

Đây là dòng van cồng mà chúng ta có thể bắt gặp được nó rất nhiều ở các hệ thống đường ống công nghiệp bởi nó sở hữu những đặc điểm nổi bật như là thường được chế tạo với các kích thước van lớn cũng như là do được làm bằng gang nên nó có khả năng chịu được áp lực cao và khả năng chống ăn mòn giúp cho nó có thể hoạt động được ở nhiều các hệ thống đường ống với môi trường làm việc khác nhau

van-cong-gang

Và điểm đặc biệt của dòng van này là có có giá thành rẻ hơn so với các dòng van khác giúp cho người vận hành tối ưu được cho phí vận hành

Xem thêm >>>>van cổng gang

Van cổng inox

Với chất liệu được làm bằng inox cho van khả năng vận hành một cách tốt nhất ở các hệ thống đường ống khác nhau với điểm mạnh của các dòng van làm bằng chất liệu inox là nó có khả năng chịu được áp suất và nhiệt độ tuyệt vời bên cạnh đó thì khả năng chống ăn mòn của nó được xem như là cao nhất trong các dòng van

van-cong-inox

Qua đó cho van hoạt đông một cách hiệu quả trong hệ thống trong một thời gian về lâu về dài

Van cổng thép

Do được làm bằng chất liệu là thép không gỉ nên cho chúng khả năng chống ăn mòn ở mức cao bên cạnh đó nó còn có khả năng chịu được nhiệt độ và áp suất vượt trội hơn khá nhiều so với các dòng van khác tuy nhiên tính ăn mòn và độ bền bỉ thì có phần kém hơn so với dòng van inox

Van cổng đồng

Đối với dòng van này chúng ta có thể bắt gặp một cách dễ dàng ở các hệ thống đường ống nước và thường được thiết kế với các kích thước trung bình đến nhỏ và chúng ta ít thường thấy nó xuất hiện ở các hệ thống đường ống có kích thước lớn do nó có khả năng chịu nhiệt độ và áp lực tương đối kém khó mà có thể cạnh tranh với các chất liệu khác

van-cong-dong

Phân loại theo kiểu hoạt động

Van công ty chìm

Đây là dòng van được thiết kế với bộ phận ty (hay còn được gọi là trục van) được chìm hoàn toàn bên trong thân van khi vận hành thì ty can xoay và đĩa van được nâng lên hạ xuống mà ty van không phải lên xuống

Với kết cấu như này nó giúp cho van được trở nên nhỏ gọn và gọn gàng hơn chiếm í diện tích hơn phù hợp lắp đặt ở các không gian hẹp những vị trí có ít diện tích để lắp đặt nhưng bên cạnh đó chúng ta cũng khó trong việc nắm bắt được van đang ở trạng thái đóng hay là mở

van-cong-gang

Xem thêm >>>> van cổng ty chìm

Can cổng ty nổi

Tương tự như dòng ty chìm thì với loại này thì nó có phần ty van khi van mở được đẩy ra bên ngoài van hoạt động bằng cách các ren xoắn trên phần ty tác động lên bộ điều khiển ty van không xoay mà chuyển động lên xuống kéo theo đó là đĩa va để thực hiện nhiệm vụ đóng mở hệ thống

Do có kết cấu như vậy nên nó có ưu điểm là dễ dàng nắm bắt được tình trạng hoạt động của van bằng cách quan sát ty van nhưng bên cạnh đó nó cũng có yếu điểm đó là đòi hỏi không gian phía bên trên để ty van lên xuống được tránh cản trở đến ty van khi van hoạt động

Xem thêm >>>> van cổng ty nổi

Phân loại theo bộ điều khiển

Van cổng điều khiển tay quay

Với bộ điều khiển này chúng ta có thể điều khiển van bằng cách sử dụng tay để quay tác động lên trục van và từ đó van được hoạt động theo mong muốn chúng ta có thể dễ dàng điều chỉnh trạng thái của van là đóng mở hoặc mở theo một kích thước nhất định mà ta mong muốn

Nhưng nó có hạn chế là thời gian vận hành van lâu và nó chỉ áp dụng với các van vừa và nhỏ còn với các dòng van lớn thì việc điều khiển nó khá khó khăn với lực tác động phải mạnh và thời gian để đóng mở van lâu và tốn nhân công để vận hành van một cách hiệu quả

Van cổng điều khiển điện

Đối với dòng van này thì nó sử dụng các nguồn điện như 24V. 220V, 380V để có thể vận hành van một cách nhanh chóng giúp cho người vận hành tiết kiệm được sức người và thời gian để vận hành van đặc biệt nó rất thích hợp ở các hệ thống đường ống tự động

van-cong-dieu-khien-dien

Van cổng điều khiển khí nén

Dòng van này sử dụng nguồn khí nén ở áp lực cao để hoạt động cho van thời gian đóng mở một cách nhanh chóng và chính xác khắc phục được một phần nhược điểm là vận hành chậm của dòng van này

van-cong

Phân loại theo phương thức kết nối

Van cổng kết nối mặt bích

Với kiểu kết nối này chúng ta có thể dễ dàng bắt gặp ở các hệ thống đường ống với kích thước lớn cho van một kết nối rất chắc chắn giúp người vận hành có thể lắp đặt van một cách dễ dàng vào hệ thống đường ống bên cạnh đó thì nó còn giúp cho người vận hành có thể tháo lắp bảo trì một cách dễ dàng mà không ảnh hưởng đến các thiết bị khác trong hệ thống đường ống

Nó được thiết kế với 4 tiêu chuẩn mặt bích là JIN, BS, ANSI, DIN thích hợp với mọi hệ thống đường ống khác nhau

Van cổng kết nối ren

Đây là kiểu kết nối mà chúng ta có thể bắt gặp một cách dễ dàng ở các van nhỏ giúp cho van có một thiết kế nhỏ gọn hơn giúp cho công tác lắp đặt được diễn ra một cách dễ dàng hơn và nó thường được bắt gặp ở các dòng van cổng đồng

van-cong

Tại sao nên dùng van cổng

Ưu điểm

Van cổng được rất nhiều các hệ thống đường ống từ lớn đến nhỏ tin dùng bởi những ưu điểm vượt trội sau:

  • Do có hết cấu là van cổng nên nó cho độ chắc chắn khi làm việc và độ an toàn lớn
  • Làm việc được ở rất nhiều các môi trường với áp lực làm việc cũng như là nhiệt độ cao
  • Do được cấu thành bằng thép, inox, gang, .. Nên nó có thể làm việc ở nhiều môi trường làm việc khắc nhiệt như hóa chất, hơi …
  • Có đa dạng kiểu dáng từ lớn đến nhỏ phù hợp với mọi hệ thống đường ống
  • Có phương thức đóng và mở khả chậm không làm đường ống đột ngột tăng hoặc giảm áp bảo vệ đường ống một cách hiệu quả
  • Có nhiều phương thức điều khiển thuận tiện cho người vận hành từ bằng tay như là tay quay đến sử dụng các bộ điều khiển như là điện hoặc khí nén
  • Thường xuyên được sử dụng ở trong các đường ống lớn với độ chắc chắn mà van cổng mang lại
  • Với dòng van ty nổi cho người vận hành có thể quan sát một cách dễ dàng và chính xác

van-cong

Nhược điểm

Bên cạnh những ưu điểm lớn đó thì van vẫn có một số điểm hạn chế như là

  • Van có kích thước và khối lượng lớn gây khó khăn trong công tác lắp đặt
  • Không dùng được ở trong các đường ống mà cần điều chỉnh dòng lưu chất chạy qua van
  • Do dùng ren xoắn để vận hành nên nó nó thời gian vận hành lâu hơn so với các dòng van khác

Van cổng được sử dụng để làm gì

Van cổng được sử dụng rất nhiều trong các hệ thống đường ống trong các nhà máy các khu công nghiệp với đặc điểm là đóng mở an toàn cho phép lưu chất đi qua với lưu lượng lớn cũng như có phương pháp kết nối dễ dàng nên nó thường được ứng dụng trong các hệ thống như:

  • Trong các hệ thống cấp thoát nước thoát nước cung cấp nước sạch và xử lý nước thải
  • Trong các hệ thống đường ống dẫn trong các khu công nghiệp
  • Các đường ống trong các nhà máy lọc hóa và chế biến dầu
  • Trong các ngành dược phẩm cũng như là thực phẩm
  • Trong các nhà máy thủy điện và nhiệt điện
  • Trong các hệ thống điều hòa không khí cũng như là hệ thống sưởi
  • Được ứng dụng trong các hệ thống PCCC
  • Trong các ngành sản xuất ô tô cũng như là tàu thủy
  • Trong lĩnh vực nông lâm nghiệp nuôi trồng thủy sản

Và còn rất nhiều ngành nghề khác nữa

van-cong

Phương pháp lắp đặt và bảo dưỡng van cổng

Phương pháp lắp đặt van cổng

Dòng van này có phương pháp lắp đặt cũng tương đối đơn giản tương tự như các dòng van khác và cụ thể nó có các bước sau:

Xác định vị trí lắp đặt

Đầu tiên chúng ta phải xác định được vị trí để lắp đặt van một cách phù hợp nhất để thuận tiện cho vận hành cũng như lắp đặt sửa chữa

Lựa chọn van cổng

Tiếp theo chúng ta tiến hành lựa chọn van phù hợp với đường ống như là không gian có rộng không để lắp đặt ty nỗi và cũng như là bộ điều khiển và kích thước thích hợp với đường ống và người vận hành

Chuẩn bị lắp đặt

Chuẩn bị các dụng cụ để lắp đặt van gồm có các bulong cũng như là cờ lê để lắp đặt van và tiến hành vệ sinh tại vị trí lắp đặt để khi lắp thì hệ thống sẽ có độ khít tuyệt đối và tránh ảnh hưởng sau này đến van khi hoạt động

Tiến hành lắp đặt

Dùng cờ lê và bulong để lắp đặt van một cách chắc chắn vào đường ống đảm bảo van được lắp đặt một cách chắc chắn nhất có thể và lưu chất cũng như chất khí trong van không bị rò rỉ ra ngoài

Lắp đặt bộ điều khiển

Với các bộ điều khiển bằng khí nén hoặc là điện thì chúng ta cần kết nối đường dây khí nén vào van và đấu nối nguồn điện để van có thể hoạt động được

Kiểm tra

Cuối cùng chúng ta vận hành thử hệ thống và van để giám sát xem van có hoạt động tốt không để đưa vào vận hành

van-cong

Phương pháp bảo dưỡng van cầu

Để van cầu có tuổi thọ làm việc cho hệ thống thì chúng ta cần hết sức lưu tâm đến phương pháp bảo dưỡng và dưới đây là một số phương pháp để người vận hành có thể thao khảo và thực hiện như sau:

  • Kiểm tra định kỳ van cổng theo thời gian mà nhà sản xuất đề ra để sớm phát hiện được các hư hỏng để sớm đưa ra phương hướng khắc phục
  • Khi phát hiện các bất thường chúng ta tháo van cổng ra kiểm tra khi phát hiện các hư hỏng thì sử chữa hoặc thay thế các bộ phận sao cho hợp lý nhất
  • Cuối cùng chúng ta bôi dầu bôi trơn vào các bộ phận chuyển động ở ty van để van có thể hoạt động một cách mượt mà nhất có thể

Những lưu ý khi lựa chọn và vận hành van cổng

Những lưu ý khi lựa chọn

Để van hoạt động một cách hiệu quả và chính xác thì khâu lựa chọn van cổng là một khâu hết sức quan trọng để van hoạt động một cách tốt nhất ở trong hệ thống của chúng ta và khi lựa chọn chúng ta chú tâm tới các vấn đề sau:

  • Không gian lắp đặt để lựa chọn dòng van ty nỗi hoặc ty chìm
  • Lựa chọn chất liệu van sao cho nó phù hợp với môi trường làm việc nhất có thể
  • Xem kích thước của đường ống để lựa chọn kích thước cho van một cách hợp lý nhất
  • Xem xét kiểu kết nối của hệ thống đường ống để đưa ra sự lựa chọn chính xác nhất và đặc bệt với kết nối là mặt bích chúng ta cần hết sức chú tâm đến tiêu chuẩn để đưa ra sự lựa chọn chính xác nhất
  • Lựa chọn bộ điều khiển sao cho phù hợp nhất với hệ thống cũng như nhu cầu của người vận hành
  • Những lưu ý khi vận hành van cổng

Để vận hành một cách ổn định và lâu dài được thì khi vận hành chúng ta cần hết sức chú tâm đến những vấn đề sau:

  • Van chỉ sử dụng để đóng và mở không thường được sử dụng để điều chỉnh hoặc điều tiết dòng lưu chất chạy qua van
  • Trong quá trình sử dụng nên bôi trơn thường xuyên các vị trí chuyển động như trục van hoặc bộ phận tay quay
  • Kiểm tra van và bão dưỡng theo định kỳ tránh tình trạng van hư hỏng mà người sử dụng không biết gây nguy hiểm cho người vận hành và các thiết bị trong đường ống
  • Kiểm tra các bulong lắp ráp đường ống với van có bị rơ lỏng hay rỉ sét gì không để có phương pháp khắc phục hoặc thay thế

van-cong

Phương pháp bảo trì van cổng

Sau một khoảng thời gian dài sử dụng và cụ thể ở dòng van này là từ 3 đến 6 tháng thì chúng ta nên bảo trì van để tránh những hư hỏng bất ngờ không đáng có và nó cụ thể gồm các bước chính như sau:

  • Đầu tiên chúng ta tiến hành dừng dòng lưu chất chảy qua van
  • Sau đó tiến hành dùng cơ lê để tháo những buong lắp ráp van với đường ống
  • Chúng ta đặt van xuống lau sạch sẽ van và kiểm tra các bộ phận như các bulong cũng như là các bộ phận khác của van như là đĩa van ty van xem nó có còn hoạt động tốt không
  • Kiểm ra các bộ phận gioăng làm kín xem nó có bị ăn mòn nhiều trong thời gian hoạt động không để thay thế
  • Nếu các bộ phận có hư hỏng thì tiến hành sữa chữa hoặc thay thế các bộ phận hư hỏng đó
  • Tiếp theo chúng ta tra dầu mỡ bôi trơn vào trong các bộ phận chuyển động để van hoạt động một cách dễ dàng
  • Chúng ta tiến hành lắp đặt van lại với hệ thống đường ống một cách chắc chắn và chính xác nhất
  • Cuối cùng chúng ta vận hành thử van xem có hoạt động tốt không để đưa vào hoạt động
