Van cầu điều khiển khí nén được biết đến như là một dòng van công nghiệp chuyên được sử dụng ở các hệ thống có áp lực làm việc vô cùng cao hoặc các hệ thống đường ống hơi với nhiệm vụ chính của nó đó là đóng mở cũng như là điều tiết dòng lưu chất đi qua van thông qua bộ điều khiển khí nén từ đó giúp cho việc sử dụng đối với dòng van này được diễn ra một cách dễ dàng hơn mà không cần đến sức lực và thời gian của người vận hành
Và bài viết dưới đây của XNK HT sẽ giúp cho bạn đọc cũng như là quý khách hàng có thể tìm hiểu kỹ hơn về dòng van này từ đó có thể đưa ra được sự lựa chọn thích hợp nhất đối với hệ thống của chúng ta

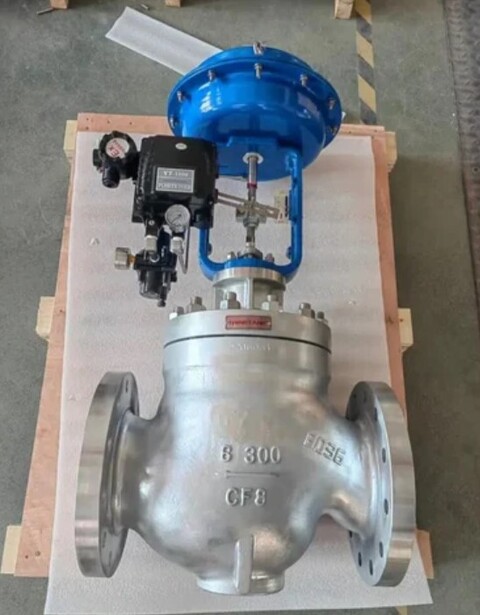

Khái quát về van cầu điều khiển khí nén
Van cầu hay còn được biết đến với tên gọi tiếng anh của nó đó là (globe valve) là một dòng van công nghiệp được thiết kế theo dạng dấu ngã đặc trưng chuyên được sử dụng trong các hệ thống đường ống hơi hoặc các hệ thống làm việc đặc biệt có áp suất làm việc vô cùng cao và khác so với các dòng van khác thì đối với dòng van này chuyên được sử dụng trong nhiệm vụ chính đó là điều tiết dòng chảy đi qua van
Và dòng van cầu điều khiển khí nén là một biến thể của dòng van cầu với bộ điều khiển của dòng van này là bộ điều khiển khí nén cho phép người sử dụng có thể điều khiển van một cách vô cùng dễ dàng ở nhiều vị trí khác nhau mà không cần tiếp cận đến van thông qua lực khí nén từ đó giúp cho van có thể lắp đặt được ở rất nhiều các vị trí làm việc khác nhau đặc biệt ở các vị trí mà người sử dụng khó mà có thể tiếp cận để vận hành được
Thông số kỹ thuật của van cầu điều khiển khí nén
- Kích thước: DN100 – DN300
- Vật liệu chế tạo van: Inox, thép, gang
- Kiểu dáng kết nối: Mặt bích
- Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
- Áp lực làm việc: PN16 – PN25 – PN40
- Nhiệt độ làm việc: 0 – 400 độ C
- Kiểu dáng bộ khí: ON/OFF hoặc tuyến tính
- Tiêu chuẩn: IP67
- Nguồn gốc: Đài Loan, Hàn Quốc
- Tình trạng: Hàng sẵn
- Bảo hành: 12 tháng
Đặc điểm nổi bật của dòng van cầu điều khiển khí nén
Đối với dòng van cầu điều khiển khí nén thì hiện nay nó được sử dụng một cách vô cùng phổ biến và rộng rãi trong rất nhiều các hệ thống đường ống khác nhau đặc biệt là các đường ống công nghiệp và không phải ngẫu nhiêm mà nó lại được sử dụng rộng rãi đến như vậy mà bởi những ưu điểm nổi bật mà nó mang lại cho người sử dụng như là:
- Khả năng đóng mở vô cùng hiệu quả với độ kín khít vô cùng cao
- Là dòng van chuyên được sử dụng để điều tiết nên nó có khả năng điều tiết vô cùng hiệu quả với độ chính xác vô cùng cao
- Chống chịu được áp lực cũng như là nhiệt độ tại môi trường làm việc vô cùng lớn
- Khả năng làm việc được ở nhiều môi trường làm việc khác nhau như là nước, hơi, khí, hóa chất, …
- Khả năng chống chịu với oxy hóa cũng như là đặc tính ăn mòn tại môi trường làm việc vô cùng tốt chống chịu được với nhiều môi chất ăn mòn khác nhau
- Sử dụng kết nối bằng mặt bích giúp cho việc lắp đặt van vào đường ống của chúng ta được diễn ra một cách vô cùng dễ dàng
- Sử dụng bộ điều khiển khí nén nên có thời gian vận hành vô cùng nhanh chóng với độ chính xác cao
- Có thể điều khiển tình trạng làm việc của van ở nhiều các vị trí làm việc khác nhau một các vô cùng dễ dàng mà không cần tiếp cận đến van
- Có độ bền cơ học vô cùng cao chống chịu được vô cùng tốt với nhiều tác động ngoại lực từ môi trường bên ngoài
- Khả năng hoạt động một cách vô cùng hiệu quả và bền bỉ bên trong hệ thống đường ống của chúng ta với thời gian vận hành vô cùng dài
Yếu điểm còn hạn chế
Tuy nhiên thì bên cạnh những điểm mạnh đó thì dòng van cầu điều khiển khí nén vẫn còn một số hạn chế của dòng van cầu như là:
- Khi van mở hoàn toàn cho phép dòng lưu chất đi qua với lưu lượng cũng như là áp suất không lớn bằng so với các dòng van khác
- Có giá thành cao hơn tương đối khi so sánh với các dòng van công nghiệp khác
Ứng dụng nổi bật của dòng van cầu điều khiển khí nén
Với những ưu điểm như trên của dòng van cầu điều khiển khí nén nên hiện nay dòng van này được sử dụng một cách vô cùng rộng rãi với nhiều những ứng dụng nổi bật trong nhiều ngành công nghiệp khác nhau và nổi bật như là:
- Van cầu điều khiển khí nén thường được sử dụng để điều chỉnh và kiểm soát lưu lượng của chất lỏng và chất khí trong các hệ thống đường ống.
- Trong các hệ thống HVAC (Hệ thống sưởi, thông gió và điều hòa không khí), van cầu điều khiển khí nén giúp kiểm soát nhiệt độ bằng cách điều chỉnh lưu lượng chất lỏng lạnh hoặc nóng.
- Van cầu điều khiển khí nén được sử dụng trong các quá trình khai thác và lọc hóa dầu khí để kiểm soát lưu lượng và áp suất một cách hiệu quả nhất
- Chúng được sử dụng để điều chỉnh áp suất trong các hệ thống xử lý khí, hơi, và nước nóng.
- Van cầu điều khiển khí nén được dùng để kiểm soát lưu lượng trong các quá trình sản xuất và chế biến thực phẩm và đồ uống, đảm bảo sự an toàn và chất lượng sản phẩm.
- Trong các nhà máy hóa chất, van cầu điều khiển khí nén được sử dụng để kiểm soát các phản ứng hóa học bằng cách điều chỉnh lưu lượng của các chất trong quá trình sản xuất
Và bên cạnh những ứng dụng nổi bật như trên thì dòng van cầu điều khiển khí nén còn được sử dụng một cách vô cùng rộng rãi ở rất nhiều các hệ thống đường ống khác nữa

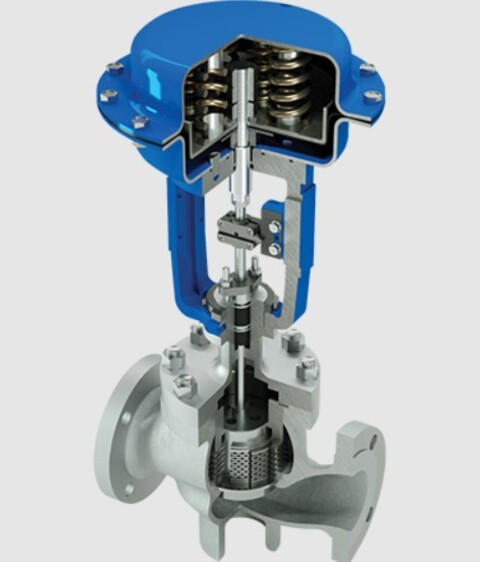

Cấu tạo chi tiết của van cầu điều khiển khí nén
Đối với dòng van cầu điều khiển khí nén thì nó được cấu thành từ hai bộ phận chính đó là:
Phần van cầu cơ
- Thân van: được làm bằng nhiều chất liệu khác nhau như là inox, gang, … với nhiệm vụ chính của nó đó là điều hướng dòng chảy đi qua van và được thiết kế theo dạng dấu ngã đặc trưng của dòng van cầu
- Đĩa van: đối với bộ phận đĩa van thì nó được làm hoàn toàn bằng chất liệu đó là inox cao cấp với nhiệm vụ chính đó là trực tiếp thực hiện công việc công việc đóng mở cùng như là điều tiết dòng lưu chất đi qua van thông qua việc nâng lên hạ xuống của nó
- Trục van: đây là bộ phận giúp gắn kết phần đĩa van với bộ điều khiển khí nén thông qua đó thì bộ điều khiển có thể điều khiển tình trạng làm việc của van một cách chính xác nhất
- Đầu kết nối: ở hai đầu của phần thân van là hai đầu mặt bích cho phép người sử dụng có thể kết nối van với hệ thống đường ống của chúng ta một cách vô cùng dễ dàng với độ chắc chắn cũng như là tính kín khít vô cùng cao
Bộ điều khiển khí nén
Đối với bộ điều khiển khí nén thì hiện nay nó được chia làm hai dạng để thích hợp với các nguồn khí nén làm việc với áp lực khác nhau nhưng về mặt cấu tạo thì nó có cấu tạo tương đối giống nhau với các bộ phận chính như là:
- Thân bộ khí nén: đây là bỏ bọc bên ngoài của bộ khí nén đóng vai trò như một xilanh tạo một không gian kín để bộ điều khiển có thể làm việc được
- Piton: bộ phận này có nhiệm vụ chính đó là nhận áp lực từ khí nén và chuyển các tác động đó lên bộ phận trục van để điều khiển tình trạng làm việc của đĩa van được
- Lò xo (chỉ bộ điều khiển tác động đơn mới có): đây là bộ phận giúp van trở về trạng thái làm việc ban đầu một cách nhanh chóng mà không cần áp lực khí nén tác động từ đó giúp cho việc cấp nguồn khí nén vào trong van chỉ cần thực hiện theo một chiều duy nhất
- Giá đỡ: đây là bộ phận được sử dụng để cố định bộ điều khiển khí nén vào phần thân van cầu và nó thường được làm bằng chất liệu đó là thép không gỉ hoặc là inox và cần có độ chắc chắn khi làm việc cực kỳ cao
Và ngoài những bộ phận chính như trên thì còn được cấu thành từ nhiều các bộ phận nhỏ khác góp phần cấu thành một van hoàn chỉnh
Nguyên lý làm việc của van cầu điều khiển khí nén
Đối với dòng van cầu điều khiển khí nén nói riêng cũng như là đối với các dòng van điều khiển khí nén nói chung thì nó hoạt động được hoàn toàn dựa vào áp lực khí nén mà người sử dụng cung cấp
Khi đó khi người sử dụng cấp nguồn khí nén vào bên trong bộ điều khiển khí nén thì áp suất khí nén sẽ đầy piston dịch chuyển và chuyển động này thông qua trục van sẽ được dẫn đến đĩa van làm đĩa van dịch chuyển lên hoặc xuống tùy theo tín hiệu khí nén mà người sử dụng cung cấp vào bộ điều khiển
Từ đó giúp cho người sử dụng có thể điều khiển van cầu một cách vô cùng dễ dàng và nhanh chóng thông qua lực khí nén không làm tốn sức lực cũng như là thời gian của người vận hành
Phân loại các dòng van cầu điều khiển khí nén
Đối với dòng van cầu điều khiển khí nén thì hiện nay nó được chia làm nhiều dòng khác nhau để thích hợp đối với nhiều vị trí làm việc khác nhau và dưới đây là một số dòng van cầu điều khiển khí nén được XNK HT phân phối và sử dụng nhiều nhất hiện nay:

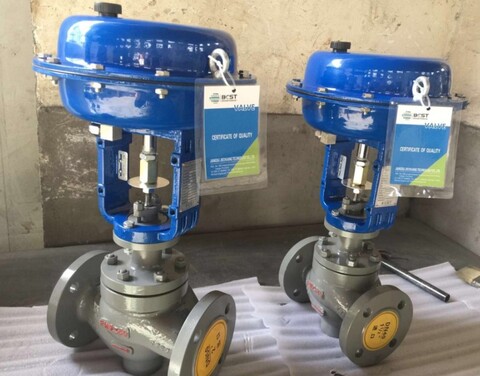

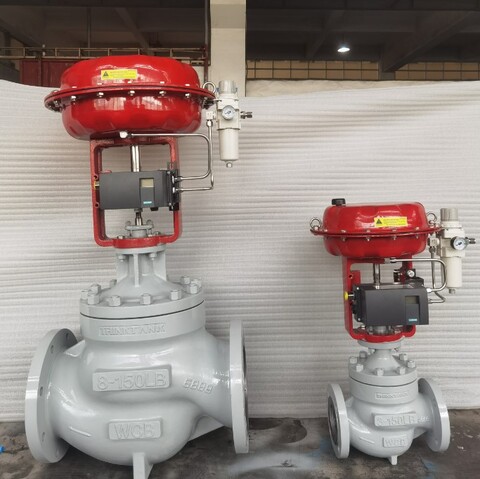

Van cầu gang điều khiển khí nén
Đây là dòng van cầu điều khiển khí nén có phần van cầu cơ được làm hoàn toàn bằng chất liệu đó là gang cho phép van có khả năng làm việc ở môi trường có nhiệt độ làm việc cũng như là áp suất vận hành lớn bên cạnh đó thì bên ngoài nó còn được sơn bằng một lớp sơn Epoxy giúp cho van có khả năng chống chịu ăn mòn và oxy hóa tại môi trường làm việc vô cùng tốt
Ngoài ra thì dòng van này có giá thành tương đối rẻ hơn so với các dòng van cầu được làm bằng các chất liệu khác nên nó được sử dụng một cách vô cùng rộng rãi hiện nay

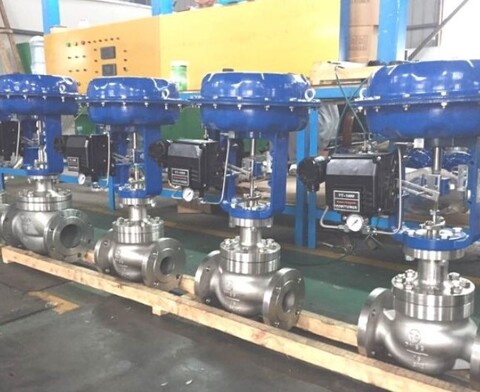

Van cầu inox điều khiển khí nén
Đây là dòng van cầu được làm hoàn toàn bằng chất liệu đó là inox cao cấp như là inox 304, inox 316 giúp cho van có thể làm được ở rất nhiều các vị trí làm việc khắc nhiệt khác nhau. Đặc biệt nó có độ an toàn vô cùng lớn chuyên được sử dụng ở các hệ thống đòi hỏi độ an toàn cao như là trong lĩnh vực thực phẩm, dược phẩm

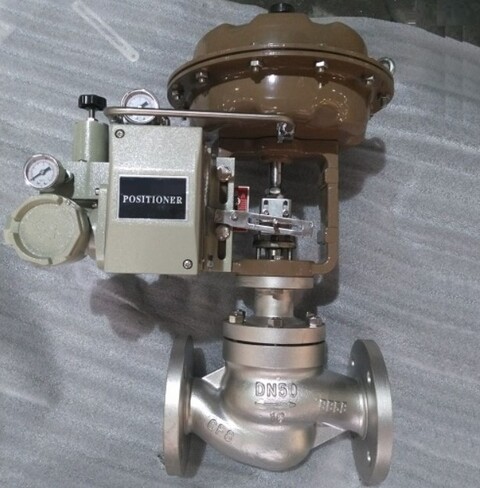

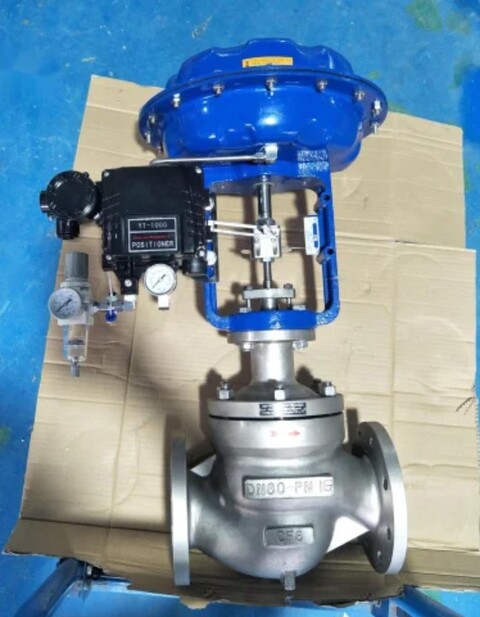

Van cầu inox điều khiển khí nén tuyến tính
Với dòng van cầu điều khiển khí nén này thì nó được lắp đặt thêm bộ điều khiển tuyến tính sử dụng tín hiệu điện 4 – 20 Ma cho phép thông qua tín hiệu điện người sử dụng có thể điều khiển van theo rất nhiều các góc độ khác nhau điều tiết dòng chảy đi qua theo nhiều mức độ khác nhau
Từ đó giúp cho việc vận hành hệ thống đường ống của chúng ta được diễn ra một cách thông mình và hiệu quả hơn
Hướng dẫn lắp đặt van cầu điều khiển khí nén
Việc lắp đặt van cầu điều khiển khí nén vào hệ thống đường ống của chúng ta là một công việc hết sức quan trọng ảnh hưởng rất nhiều đến chất lượng vận hành của nó vào bên trong hệ thống đường ống của chúng ta và để có thể lắp đặt một cách chính xác dòng van này thì người sử dụng cần tiến hành lắp đặt theo các bước như sau:
Trước khi lắp đặt
- Lựa chọn vị trí thích hợp để lắp đặt van cầu điều khiển khí nén sao cho độ hiệu quả mà nó mang lại cho đường ống của chúng ta ở mức cao nhất
- Đảm bảo van cầu điều khiển khí nén và các phụ kiện đi kèm không bị hư hỏng trong quá trình vận chuyển. Kiểm tra các thông số kỹ thuật và đảm bảo chúng phù hợp với hệ thống của bạn.
- Chuẩn bị các dụng cụ cần thiết trước khi tiến hành lắp đặt van
- Vệ sinh van cũng như là bề mặt kết nối để tránh các tạp chất làm ảnh hưởng đến chất lượng làm việc của van cũng như là chất lượng mối nối của van vào hệ thống đường ống của chúng ta
Tiến hành lắp đặt
- Xác định hướng dòng chảy của dòng lưu chất đi qua van để đặt van theo chính xác đúng chiều của dòng chảy đi qua sau đó tiến hành lắp đặt van vào hệ thống đường ống của chúng ta và việc này cần tiến hành một cách chắc chắn nhất tránh lưu chất bên trong đường ống rò rỉ ra môi trường bên ngooài
- Tiến hành đấu nối nguồn khí nén vào bộ điều khiển khí nén để người sử dụng có thể điều khiển tình trạng làm việc của van được và việc này cần được tiến hành với độ chắc chắn ở mức cao nhất
Sau khi lắp đặt
- Xau khi tiến hành lắp đặt van cầu điều khiển khí nén vào hệ thống của chúng ta thì người sử dụng cần tiến hành vận hành thử hệ thống cũng như là van để kiểm tra tình trạng làm việc của van cũng như là kiểm tra chất lượng của mối nối giữa van và hệ thống đường ống có bị rò rỉ ở vị trí nào hay không để có thể đưa van vào vận hành bên trong hệ thống đường ống của chúng ta
Những lưu ý khi lựa chọn và sử dụng van cầu điều khiển khí nén
Những lưu ý khi lựa chọn van cầu điều khiển khí nén
Để có thể lựa chọn được chính xác dòng van cầu điều khiển khí nén thích hợp nhất đối với hệ thống đường ống của chúng ta thì người sử dụng cần lựa chọn dòng van cầu điều khiển khí nén dựa vào những tiêu chí sau:
- Lựa chọn chất liệu cấu thành van cầu thích hợp nhất đối với môi trường làm việc của hệ thống đường ống của chúng ta
- Đảm bảo rằng kích thước của van chính xác với kích thước của đường ống tại vị trí lắp đặt cũng như là tiêu chuẩn mặt bích của van thích hợp với tiêu chuẩn mặt bích của hệ thống tại vị trí lắp đặt
- Tùy theo nhu cầu làm việc để có thể lựa chọn được dòng van cầu điều khiển khí nén có được lắp đặt thêm bộ điều khiển tuyến tính hay là không
- Tùy theo áp lực khí nén tại vị trí lắp đặt để có thể lựa chọn được bộ điều khiển dạng kép hoặc đơn thích hợp
- Cuối cùng nên ưu tiên lựa chọn các dòng van cầu điều khiển khí nén chính hãng được cung cấp bởi những đơn vị cung cấp uy tín để có những sản phẩm với chất lượng cao hoạt động một cách hiệu quả và bền bỉ nhất trong hệ thống của chúng ta với thời gian dài nhất
Những lưu ý khi sử dụng van cầu điều khiển khí nén
Để van cầu điều khiển khí nén có thể hoạt động một cách chính xác, hiệu quả với thời gian vận hành ở mức cao nhất thì trong quá trình sử dụng người vận hành cần lưu ý đến một số vấn đề sau:
- Đảm bảo áp suất khí nén được điều chỉnh đúng theo yêu cầu kỹ thuật của van.
- Theo dõi hoạt động của van trong quá trình vận hành để phát hiện kịp thời các dấu hiệu bất thường từ đó có thể đưa ra được phương hướng khắc phục một cách kịp thời nhất
- Thực hiện bảo trì định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo van hoạt động ổn định và bền bỉ nhất
- Nếu phát hiện bất kỳ dấu hiệu bất thường nào như rò rỉ, tiếng ồn lạ, hoặc hoạt động không ổn định, cần dừng vận hành và kiểm tra ngay lập tức
- Sử dụng van theo đúng khuyến cáo mà nhà sản xuất đề ra
