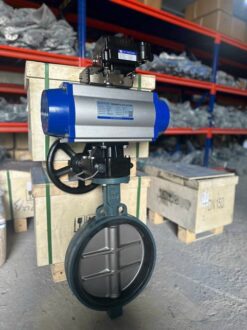

Van bướm điều khiển khí nén là gì?
Van bướm điều khiển khí nén là một trong những biến thể của dòng van bướm phổ biến nhất hiện nay mà chúng ta có thể bắt gặp nó ở bất kỳ đâu ở bất kỳ hệ thống đường ống nào mà chúng ta gặp bởi lối thiết kế đơn giản và độ hiệu quả mà nó mang lại cũng như vị trí lắp đặt tốn ít không gian của nó
Và trong đó không thể không nhắc đến dòng van bướm điều khiển khí nén hay còn được biết đến với tên gọi butterfly valve for pneumatic control so với việc phải vận hành van bướm bằng sức người như bộ điều khiển bằng tay quay hay tay gạt tốn thời gian và sức lực của người vận hành thì nay ta có bộ điều khiển bằng khí nén với phương pháp là sử dụng khí nén để vận hành van bướm một cách chính xác và nhanh chóng với thời gian vận hành siêu nhanh với chỉ vài giây ngắn ngủi đối với cả các kích thước van lớn mà người vận hành có thể mất đến cả phút để điều khiển
Thông số kỹ thuật van bướm điều khiển khí nén
- Kích thước van: DN50 – DN1000.
- Chất liệu van: Gang, inox, nhựa, thép,…
- Kích thước bộ truyền động khí nén: GKP052. GKP063. GKP075, GKP083, GKP092, GKP105,….
- Chất liệu bộ điều khiển khí nén: Hợp kim nhôm.
- Áp suất khí nén: 3~8bar.
- Kiểu tác động: Tác động kép, đơn
- Kiểu hoạt động: ON/OFF, Tuyến tính.
- Nhiệt độ làm việc: Max 220 độ C ( 400 độ C đối với van bướm thép ).
- Áp suất làm việc: PN10, PN16, PN25.
- Môi trường ứng dụng: Nước, khí, hơi, dung dịch, hóa chất,….
- Xuất xứ: Đài Loan, Hàn Quốc
- Bảo hành: 12 tháng.
- Tình trạng hàng hóa: Sẵn hàng.
Đặc điểm nổi bật của van bướm điều khiển khí nén
Với van bướm điều khiển bằng khí nén ta có thể bắt gặp rất dễ dàng ở nhiều hệ thống đường ống với độ phổ biến và tính thông dụng của nó và nó có những đặc điểm nhận dạng như:
- Nó thường được lắp đặt trong các hệ thống có đường kính lớn mà sử dụng van tay quay và tay gạt khó mà vận hành bằng sức người được
- Có các đường ống khí nén được dẫn vào van để thực hiện đóng mở van một cách nhanh chóng và chính xác
- Có thân được làm bằng chất liệu hợp kim nhôm chắc chắn và bền bỉ và khả năng chống nước và chịu những tác động xấu của môi trường đến thân van
- Thường thấy nó ở những vị trí mà việc đóng mở van cần thực hiện một cách siêu nhanh chỉ từ 0.5-1 giây
- Hay xuất hiện ở những vị trí mà con người khó tiếp cận được hoặc nơi có khả năng gây nguy hiểm cho con người
Cấu tạo của van bướm điều khiển khí nén
Van khí nén có cấu tạo cũng tương tự như các loại van khác đó là có hai bộ phận chính đó là phần điều khiển bằng khí nén và phần van bướm cụ thể nó có cấu tạo như sau:
Phần van bướm cơ:
Thân van bướm cơ đây là vỏ bọc bên ngoài của đường ống và thường được làm bằng nhiều chất liệu chắc chắn như thép, inox, gang, nhựa, .. Để phù hợp với nhiều hệ thống đường ống khác nhau và có còn là vị trí quan trọng để van được kết nối với đường ống bằng các kiểu phổ biến như mặt bích và wafer chắc chắn bên cạnh đó còn là vị trí để kết nối với các bộ phận khác của van bướm điều khiển khí nén
Trục van bướm được làm bằng các chất liệu chắc chắn như inox, thép có nhiệm vụ quan trọng là cố định chắc chắn đĩa van với thân van và là bộ phận truyền lực để bộ điều khiển truyền tác động đến đĩa van hoạt động đóng và mở của van bướm
Đĩa van là bộ phận qua trọng trong tiệc trực tiếp ngăn chặn dòng chảy trong van có hình một đĩa tròn và quay quanh trục van. Do nó phải chịu lực tác động lớn nên nó thường được làm bằng chất liệu inox cao cấp với khả năng chịu nhiệt độ và áp xuất vượt trội và đặc biệt qua đó giúp cho van bướm điều khiển khí nén có tuổi thọ lâu và dài hơn
Gioăng làm kín được làm bằng chất liệu có tính đàn hồi được dùng để lấp đầy khoảng trống giữa đĩa van và thân van giúp khi van đóng lưu chất từ bên này không rò rỉ được sang bên kia đảm bảo độ kín khít cho van bướm điều khiển khí nén

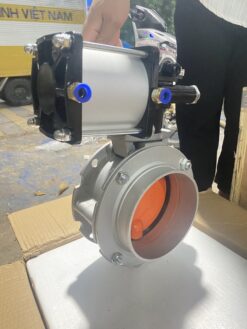

Phần điều khiển khí nén:
Đối với bộ phận khí nén thì nó được chia làm 2 biến thể là bộ điều khiển khí nén tác động kép và bộ điều khiển khí nén tác động đơn tuy nhiên đối với hai bộ này đều có một điểm chung đó là:
Thân và vỏ ngoài của bộ điều khiển được làm bằng hợp kim nhôm chắc chắn
Các linh kiện bên trong như xi lanh, piston, lò xo, bánh răng , .. Được làm bằng chất liệu thép không gỉ vơi độ chắc chắn và độ bền cao giúp bộ điều khiển vận hành được lâu dài
Một số phụ kiện đi kèm với bộ điều khiển khí nén
Với dòng van điều khiển khí nén thì nó khác với bộ điều khiển bằng điện là với các phụ kiện không được tích hợp sẵn trên bộ điều khiển mà được tách ra làm nhiều phụ kiện phù hợp với nhiều nhu cầu lắp đặt khác nhau
Dây dẫn khí nén
Đây là phụ kiện không thể thiếu để van có thể hoạt động được và làm từ nhựa có chất liệu cao có khả năng chịu lực cao đến từ nguồn khí nén đảm bảo sự lưu thông của nguồn khí nén đến với bộ điều khiển đảm bảo không rò rỏ khí ra ngoài đảm bảo van bướm điều khiển khí nén hoạt động một cách tốt nhất
Bộ lọc khí nén
Với nhiệm vụ vô cùng quan trọng là lọc nguồn khí nén trước khi nó được đưa vào trong xi lanh đảm bảo khí nén được lọc một cách tốt nhất
Giúp bộ điều khiển tránh được các tạp chất và đặc biệt là hơi nước đi vào bên trong xi lanh đảm bảo bộ điều khiển được hoạt động bằng khí khô và sạch nhất tránh ảnh hưởng đến các linh kiện bên trong

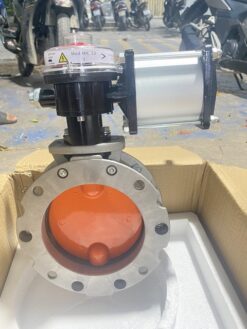

Công tắc giám sát
Với bộ công tắc này giúp ta rất nhiều trong việc quan sát tiến độ vận hành của thiết bị từ bên ngoài của van xem là van bướm điều khiển khí nén đang ở trạng thái đóng hay mở
Phương pháp lắp đặt nó khá đơn giản khi gắn với trục quay ở bên trên bộ điều khiển, khi công tắc hiển thị màu vàng là đang mở còn công tắc hiển thị màu đỏ là van đã đóng

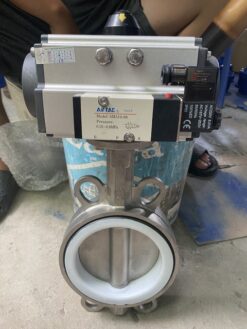

Van điện từ khí nén
Là van có nhiệm vụ đóng và ngắt dòng khí nén đến bộ điều khiển bằng phương pháp sử dụng dòng điện để điều khiển dòng khí nén được đưa qua van bướm điều khiển khí nén qua đó điều khiển được việc đóng mở của van một cách chính xác và nhanh chóng
Bộ điều khiển tuyến tính
Với bộ điều khiển này giúp cho người dùng thay vì chỉ vận hành được ở 2 chế độ là on/off nay còn có chế độ tuyến tính đó là chế độ mà người vận hành có thể thay đổi nhiều góc mở khác nhau của bướm van giúp người dùng điều chỉnh được lượng lưu chất chảy qua van bướm điều khiển khí nén và vận hành hệ thống một cách hiệu quả nhất
Nguyên lý hoạt động của van bướm điều khiển bằng khí nén
Với bộ điều khiển bằng khí nén thì nó được chia làm 2 loại với nguyên lý hoạt động không giống nhau để phù hợp với nhiều mục đích sử dụng khác nhau đó là
Van bướm điều khiển khí nén tác động đơn
Đối với bộ điều khiển này chúng ta có cấu tạo cảu nó gồm những bộ phận sau piston, bánh răng, lò xo, xi lanh, trục truyền động. Nó thường được làm bằng chất liệu thép không gỉ cao cấp với các chu trình được diễn ra như sau:
Mở van: khi chúng ta đưa khí nén vào van bướm điều khiển khí nén thì luồng khí nén sẽ được đưa qua đường ống cà vào bên trong xi lanh đẩy 2 piston ra xa nhau nén lò xo ở hai bên lại qua đó hai thanh răng tác động lên bánh răng làm cho bánh răng xoay và qua đó trục truyền động cũng xoay và nó được liên kết với đĩa van ở dưới phần van cơ phía dưới tác động làm nó quay một góc 90 độ và qua đó van được mở hoàn toàn
Đóng van: khi chúng ta ngừng cấp khí vào trong xi lanh thì lò so ở hai bên sẽ tác động đến hai piston làm cho nó sát lại với nhau hai thanh răng trên piston tác động lên bánh răng ở giữa một lực tác động ngược lại vơi chiều mở khi nảy tác động lên trục truyền động một lực được truyền đến đĩa van phía dưới làm nó xoay một góc từ 90 độ về 0 độ qua đấy van bướm điều khiển khí nén được đóng hoàn toàn
Van bướm điều khiển khí nén tác động kép
Thì với dòng van bướm điều khiển khí nén này thì nó có phần khác đôi chút với van bướm tác động đơn đó là có phần ở hai bên phía bên cạnh xi lanh thay vì là hai bên lò xo thì nó được thay thế bằng hai khoang kín khí với nhiệm vụ là nhận khí đóng từ đường ống và tác động lên xi lanh và cụ thể quá trình đó được diễn ra như sau:
Mở van: đây là van bướm điều khiển khí nén khi đang ở trạng thái đóng hoàn toàn và khí mở thông qua đường ống được nạp vào trong xi lanh vào khoảng trống ở giữa hai piston đẩy hai piston ra xa nhau qua đó tác dụng lên đến bánh răng làm bánh răng quay tác động lên đĩa van thực hiện động tác mở van van được mở hoàn toàn
Đóng van: ở quá trình này ngược lại với mở van thay vì khí được bơm vào khoang giữa mà nó được bơm vào khoang ở hai bên đầu piston qua đó đẩy hai đầu piston lại gần với nhau không khí ở giữa hai đầu được đẩy ra ngoài tác động lên bánh răng ở trên trục chuyển động làm cho đĩa van đóng lại van bướm điều khiển khí nén được đóng hoàn toàn
Và bên cạnh đó nó còn bộ tuyến tính có nhiệm vụ là đòng mở tuyến tính cho phép van bướm điều khiển bằng hơi với không chỉ hai chế độ là đóng hoặc mở mà còn chế độ truyến tính là mở nhiều góc từ 1- 90 độ và được điều khiển bằng dòng điện 4-24ma hoặc 0-10 v cho người vận hành điều chỉnh được lượng lưu chất chảy qua van bướm điều khiển khí nén qua đó kiểm soát được hệ thống đường ống một cách dễ dàng
Phương pháp lắp đặt van bướm điều khiển khí nén
Để giúp cho người sử dụng có thể nắm bắt được cách lựa chọn van bướm điều khiển khí nén một cách thích hợp và phương pháp lắp đặt của nó một cách hiệu quả nhất chúng ta cùng nhau tham khảo những bươc cơ bản sau đây:
- Trước tiên chúng ta cần nắm được áp xuất nhiệt độ và đường kính của ống ở vị trí lắp đặt van để lựa chọn ra loại van bướm điều khiển khí nén phù hợp với nhu cầu của mình cũng như các chuẩn kết nối việc này là tối quan trọng ảnh hưởng trực tiếp đến chất lượng của van
- Chuẩn bị các dụng cụ để lắp đặt như bulong, cờ lê, … Để tiến nhành lắp đặt van bướm điều khiển khí nén
- Chọn và kiểm tra vị trí lắp đặt xem vị trí lắp đặt đã phù hợp hay chưa hoặc thay thế van thì kiểm tra xem vị trí lắp đặt có phù hợp với van cần lắp đặt hay không để suy xét
- Tiến hành lắp đặt van bướm điều khiển khí nén vào đường ống sao cho đảm bảo tính chắc chắn và độ kín khít của đường ống tránh tình trạng lưu chất hoặc khí trong đường ống rò rỉ ra ngoài
- Tiến hành đấu nối các đường ống khí nén vào van bướm điều khiển khí nén
- Sau khi lắp đặt chúng ta tiến hành vận hành thử thiết bị xem có hoạt động đúng như những thông số và mục đích sử dụng và đảm bảo an toàn chưa
Những lưu ý khi lắp đặt và sử dụng van bướm điều khiển khí nén
Lựa chọn van bướm điều khiển khí nén
Với sản phẩm này do có nhiệm vụ rất quan trọng trong hệ thống đường ống nên khi lựa chọn chúng ta phải lựa chọn rất kỹ những sản phẩm van phù hợp với hệ thống của chúng ta và cần lưu tâm nhất ở một số vấn đề sau:
- Chất liệu của van: với từng môi trường làm việc thì cần các loại chất liệu cấu thành của van khác nhau ví dụ môi trường có áp xuất nhiệt độ cao thì dùng các loại bằng gang hoặc inox còn với môi trường có tính ăn mòn và có nhiệt độ và áp xuất làm việc ở mức bình thường thì ta nên dùng van bướm điều khiển khí nén bằng nhựa
- Thông số kỹ thuật: chúng ta xem thông số của nó đã hợp với hệ thống đường ống chưa kích thước đã bằng với đường ống chưa những thông số khác như áp xuất làm việc , nhiệt độ van đã đáp ứng được chưa những thông số đó phải đảm bảo được để van bướm điều khiển khí nén vận hành một cách tốt nhất
- Kiểu kết nối: chú ý phương pháp kết nối của van đã phù hợp để lắp đặt với đường ống hay chưa kiểu kết nối phải hoàn toàn phù hợp với đường ống để đảm bảo van được lắp đặt một cách chắc chắn và chính xác
Những lưu ý khi sử dụng
- Đối với dòng sản phẩm van bướm điều khiển khí nén này chúng ta cần thực hiện tốt công tác bảo trì, bảo dưỡng hệ thống để đảm bảo van hoạt động một cách tốt nhất tránh tình trạng van không hoạt động được trong những trường hợp khẩn cấp
- Với bộ điều khiển bằng khí nén thì nó có tốc độ đóng và mở của van rất nhanh nên các linh kiện bên trong van cũng bị tác động mạnh mẽ các bánh răng phải chịu các lực rất mạnh khi hoạt động nên nó có khả năng vỡ sau một thời gian dài hoạt động nên công tác kiểm tra và bảo trì của dòng van này là hết sức cần thiết
- Chúng ta cân nhắc sử dụng thêm van điện từ khí nén để van hoạt động một cách ổn định và trơn tru hơn
Những lỗi thường gặp và cách khắc phục sửa chữa van
- Đĩa van bị cong: chúng ta có thể điều chỉnh lại hoặc liên hệ để được hỗ trợ bảo hành
- Đĩa van đóng hoàn toàn nhưng vẫn bị hở: do đĩa van bướm điều khiển khí nén hoặc là gioăng làm kín bị mòn chúng ta có thể dùng biện pháp thay thế
- Van không đóng mở được: hãy kiểm tra bộ khí nén và đường ống khí nén xem nó có bị chặn hay gặp vấn đề gì không để khắc phục và sửa chữa
- Van bướm nhanh bị hư hỏng: hãy kiểm tra xem môi trường làm việc của van bướm điều khiển khí nén đã hợp lý chưa để đưa ra hướng giải quyết cụ thể
Những dòng bướm điều khiển khí nén phổ biến hiện nay
Nhằm mục đích đáp ứng được sự đa dạng của các hệ thống đường ống hiện nay công ty chúng tôi TNHH TM & XNK HT Việt Nam là đơn vị phân phối và cung cấp các dòng van uy tín và chính hãng tiêu biểu ở các sản phẩm như:
Phân loại theo bộ điều khiển
Hiện nay thì với bộ điều khiển bằng khí thì nó thường được chia làm hai loại chính và cụ thể như sau:
Van bướm điều khiển khí nén tác động đơn
Với dòng van này nó cần có một nguồn khí nén tác động vào thay vì là 2 như bộ tác động kép và lực từ khí nén từ bộ này yêu cầu cũng cao hơn so với bộ còn lại và do được thiết kế với hai lò xo ở hai bên nên giá thành của nó cũng nhỉnh hơn so với bộ điều khiển kép tuy nhiên với bộ này thì công tác lắp đặt cũng đơn giản và dễ dàng hơn
Van bướm điều khiển khí nén tác động kép
Với bộ điều khiển tác động kép nên nó có cấu tạo đơn giản hơn thay vì có khoang hai bên thay vì lò xo mà được thay bằng hai khoang xi lanh có nhiệm vụ nhận khí để đóng van lại một cách nhanh chóng
Do được tối giản lò xo nên nó có giá thành rẻ hơn so với bộ tác động đơn nhưng nó lại có yêu cầu phần lắp đặt phức tạp hơn và đòi hỏi nhiều hơn về bộ điều khiển
Van bướm điều khiển khí nén tuyến tính
Đây là bộ điều khiển khí nén được tích hợp thêm bộ tuyến tính nên nó có thể điều khiển được bộ điều khiển với nhiều góc độ mở khác nhau giúp cho người vận hành điều chỉnh được lượng lưu chất chảy qua van qua đó có phương pháp vận hành một cách hợp lý nhất
Phân loại theo phần van bướm

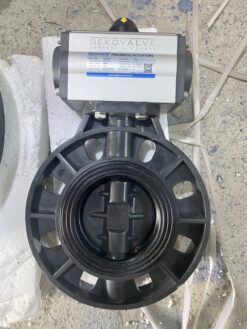

Van bướm nhựa điều khiển khí nén
Do có cấu tọa chủ yếu ở phần van bi được làm bằng nhựa chất lượng cao và đặc tính của nhựa là khả năng chống chịu ăn mòn với các hóa chất có tính ăn mòn cao tuy nhiên nó lai có lại có nhược điểm đó là có khả năng chịu nhiệt độ và áp xuất khá kém chỉ phù hợp với môi trường làm việc có nhiệt độ và áp xuất ở mức bình thường
Do có cấu tạo bằng nhựa nên nó có giá thành khá rẻ rẻ hơn nhiều so với các vật liệu khác như inox và gang

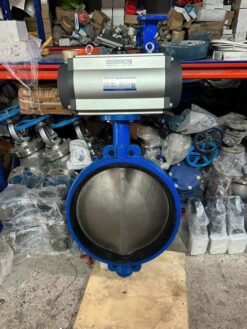

Van bướm gang điều khiển khí nén
Với dòng van này thì có có tính chống chịu lực và nhiệt độ khá tốt với giá thành khá hợp lý rẻ hơn so với inox và đắt hơn so với nhựa phù hợp với nhiều môi trường tuy nhiên dạng này có độ bền khá kém hơn so với van bướm được làm bằng inox
Van bướm inox điều khiển khí nén
Đây được coi là chất liệu tối ưu nhất của dòng van bướm nói riêng và các dòng van nói chung bởi nó sở hữu được những ưu việt của vật liệu inox vượt trội hơn nhiều so với các vật liệu khác
Với vật liệu inox nó có khả năng chịu được nhiệt độ cũng như áp xuất vượt trội và nó còn có đặc tính là không tác dụng cũng như là ăn mòn đồi với môi trường axit, muối và nhiều chất hóa học khác nên nó rất được tin dùng qua đó tuổi thọ của nó cũng vượt trội hơn nhiều so với các vật liệu khác
Phân loại theo phương pháp kết nối

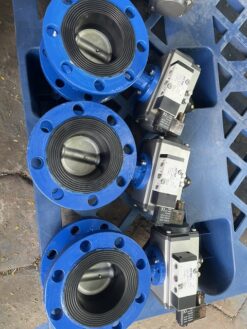

Van bướm điều khiển khí nén kết nối 2 mặt bích
Đối với kiểu kết nối hiện nay thì chúng ta có hai kiểu chính là wafer và kết nối hai
Đây là dạng kết nối mà van có các mặt xung quanh là mặt bích và được kết nối với hai mặt bích của đường ống tạo nên một kết nối chắc chắn tránh tình trạng rò rỉ từ bên trong đường ống ra ngoài tuy nhiên nó có nhược điểm là do có mặt bích nên van khá nặng gây khó khăn cho công tác lắp đặt
Van bướm điều khiển khí nén kết nối kiểu wafer
Với kết nối kiểu wafer được cho là dạng kết nối phổ biến nhất của van bướm với hai tai bắt bu lông được đặt đối diện theo trục của van cho một kết nối đơn giản, chắc chắn và van qua đó cũng nhẹ hơn thuận tiện cho việc lắp đặt cũng như bảo dưỡng sửa chữa sau này của thiết bị
Lý do nên dùng van bướm điều khiển khí nén
Dòng van bướm điều khiển khí nén được rất nhiều hệ thống công nghiệp ưa chuộng bởi những ưu việt sau:
- van bướm điều khiển khí nén có thể Lắp đặt được ở mọi hệ thống với kết nối đơn giản và thuận tiện
- Tốc độ đóng mở của van rất nhanh thích hợp với những vị trí cần sợ đóng mở nhanh khẩn cấp
- Với khả năng vận hành được ở nhiều hệ thống với nhiều vị trí khác nhau nên van bướm điều khiển khí nén thuận tiện cho người vận hành
- Giúp giảm được sức lực và thời gian cho người vận hành điều khiển van với các dòng van lớn cần rất nhiều sức lực cũng như thời gian để vận hành
- Lắp đặt ở những vị trí cao nơi mà con người khó mà tiếp cận được
- Điều khiển nó một cách dễ dàng bằng năm điện từ
- Hoạt động được ở nhiều môi trường khác nhau như khí, lỏng, hơi, ….
- Với bộ điều khiển bằng khí nén này thì nó có giá thành rẻ hơn so với bộ điều khiển bằng điện khá là đáng kể
Bên cạnh những ưu điểm vượt trội đó thì nó còn có những hạn chế như sau:
Điều kiện cần để van bướm điều khiển khí nén hoạt động được là phải có nguồn khí nén để thực hiện đóng và mở của van và khi muốn sử dụng nhiều chức năng khác của van như là tuyến tính, van hơi điện từ, bộ lọc khí, .. Thì chúng ta cần lắp đặt thêm ở phía bên ngoài và khi chúng hoạt động các quá trình đóng và mở cũng gây ra một tiếng ồn nhất định với tiếng xả khí của khí nén gây ra

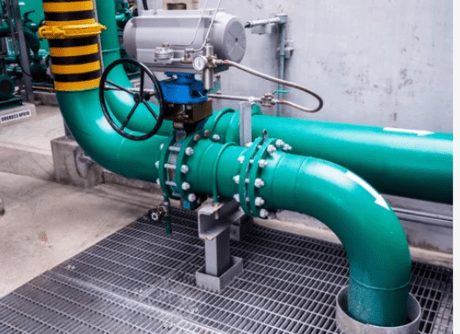

Ứng dụng của van bướm điều khiển bằng khí nén:
Van bướm điều khiển khí nén là một thiết bị phục vụ cho việc đóng mở của đường ống nó thường được thấy ở rất nhiều hệ thống khác nhau với kết nối dễ dàng và được ưa chuộng bởi tính đóng mở nhanh và thuận tiện của nó được xuất hiện ở rất nhiều ngành nghề như:
- Các hệ thống đường ống nước tự động như đài phun nước các đường ống nước , hệ thống PCCC
- Các hệ thống lò hơi trong các nhà máy có áp xuất và nhiệt độ cực cao
- Trong các nhà máy nước với việc đóng mở các đường ống nước sạch và nước thải
- Trong các nhà máy sản xuất điện như nhiệt điện, thủy điện
- Các hệ thống đường ống trong đường ống trong các nhà máy chế biến thực phẩm và dược phẩm
- Trong các nhà máy trong các khu công nghiệp
- Trong các nhà máy lọc hóa dầu các nhà máy hóa chất
- Và còn rất nhiều ngành nghề khác nữa
