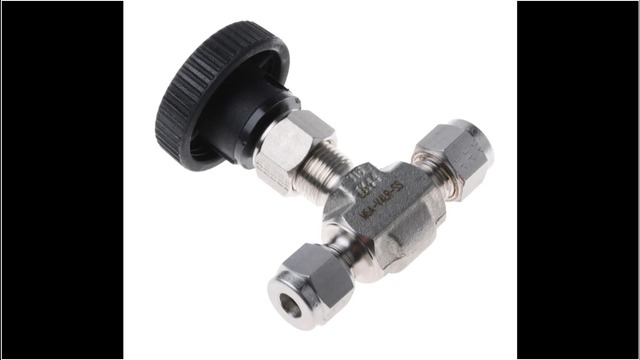

Van kim

Tổng quan chung về Van Kim

Van kim (needle valve) là một loại van công nghiệp dùng để điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Van kim có tên gọi đặc biệt này bởi vì thành phần chính để điều tiết dòng chảy là một kim điều khiển dạng hình nón. Khi cần kiểm soát dòng chảy với độ chính xác cao hoặc cần điều chỉnh một lưu lượng nhỏ, người ta thường sử dụng van kim.

Các van kim thường được áp dụng trong các ngành công nghiệp đòi hỏi độ chính xác cao trong việc điều khiển lưu lượng như hóa chất, dược phẩm, dầu khí, xử lý nước và nhiều ngành công nghiệp khác nhau. Đặc biệt, van kim được thiết kế để hoạt động trong môi trường áp lực cao và chịu được nhiệt độ cao, điều mà các loại van khác như van bướm hay van bi không thể đáp ứng được.

Thông số kỹ thuật

• Vật liệu chế tạo: Inox chuẩn 304, 316, đồng
• Gioăng làm kín: Teflon PTFE.
• Kết nối: Ren trong
• Áp lực làm việc: Tối đa 6000 PSI (hơn 400bar)
• Nhiệt độ: Tối đa 900 độ C.
• Kích thước: DN8 – DN15
• Ứng dụng: Hoá chất, hơi, gaz, dầu nóng và một số loại hoá chất dạng lỏng khác.
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc,..v..v..
• Bảo hành: 1 năm.

Cấu tạo và cách hoạt động của Van Kim

1 . Cấu tạo của van kim

Van kim có cấu tạo đơn giản nhưng rất chính xác với các thành phần chính như:

• Thân van: Thường được chế tạo từ các vật liệu chịu áp lực cao như thép không gỉ, đồng, hoặc hợp kim đặc biệt.

• Kim điều khiển (hoặc nón van): Là bộ phận điều chỉnh dòng chảy của lưu chất. Khi quay tay quay hoặc bộ điều khiển, kim điều khiển sẽ di chuyển vào hoặc ra khỏi đường dẫn, điều chỉnh lượng lưu chất chảy qua van.

• Tay quay: Dùng để điều chỉnh vị trí của kim điều khiển, có thể là một tay quay đơn giản hoặc kết hợp với các hệ thống điều khiển tự động.

• Đế van và ghế van: Đây là nơi kim điều khiển tiếp xúc để khóa dòng chảy hoàn toàn. Đế và ghế van phải được gia công chính xác để đảm bảo khả năng khóa tuyệt đối.

• Vòng đệm: Được thiết kế để ngăn ngừa rò rỉ và đảm bảo tính kín đáo của hệ thống.

2 . Nguyên lý hoạt động của van kim

Van kim hoạt động dựa trên nguyên lý đóng và mở dòng chảy qua sự di chuyển của kim điều khiển vào bên trong hoặc ra khỏi ghế van. Khi tay quay được vặn, kim điều khiển sẽ từ từ di chuyển vào đường dẫn, thu hẹp dòng chảy và giảm lưu lượng. Khi kim điều khiển hoàn toàn nằm sát ghế van, dòng chảy sẽ bị khóa lại hoàn toàn. Điều này giúp kiểm soát dòng chảy với độ chính xác cao, cho phép người vận hành có thể điều chỉnh từ lưu lượng nhỏ đến khóa hoàn toàn.

Khi người vận hành xoay tay quay, trục van sẽ di chuyển lên hoặc xuống, kéo theo kim điều khiển dịch chuyển lên hoặc xuống tương ứng. Khi kim điều khiển di chuyển vào sâu bên trong ghế van, đường dẫn của dòng chảy sẽ bị thu hẹp dần, hạn chế lưu lượng chất lỏng hoặc khí đi qua. Ngược lại, khi kim điều khiển di chuyển ra khỏi ghế van, đường dẫn của dòng chảy sẽ mở rộng, cho phép lưu lượng lớn hơn đi qua.

Đặc điểm nổi bật của van kim là khả năng điều tiết dòng chảy rất chính xác. Van kim có thể điều chỉnh lưu lượng trong phạm vi rất nhỏ, giúp người vận hành kiểm soát tốc độ dòng chảy một cách chính xác. Do đó, van kim là lựa chọn lý tưởng cho các ứng dụng yêu cầu sự kiểm soát chặt chẽ về lưu lượng và áp suất.

3 . Ưu điểm của cấu tạo van kim

Độ chính xác cao: Van kim cho phép kiểm soát được thiết kế đặc biệt để đảm bảo khả năng điều tiết tốt trong các hệ thống áp lực cao. Một van kim thông thường sẽ có các thành phần cơ bản sau:

• Thân van: Thân van là bộ phận bao bọc các chi tiết bên trong, giúp bảo vệ van khỏi các yếu tố bên ngoài. Thân van thường được làm từ các vật liệu chịu được áp lực và nhiệt độ cao như thép không gỉ (inox), thép carbon hoặc hợp kim đồng.

• Trục van (Stem): Trục van là bộ phận chuyển động nối liền tay quay với kim điều khiển. Trục van giúp truyền lực từ tay quay xuống kim điều khiển để điều tiết dòng chảy.

• Kim điều khiển (Needle): Kim điều khiển là thành phần chính quyết định đến chức năng của van kim. Nó có dạng hình nón, giúp điều chỉnh lưu lượng chất lỏng hoặc khí qua van. Kim điều khiển càng đẩy xuống sâu vào vị trí kín, dòng chảy càng bị hạn chế và ngược lại.

• Ghế van (Seat): Ghế van là vị trí tiếp xúc trực tiếp với kim điều khiển khi van đóng hoàn toàn. Nó được thiết kế để ngăn ngừa hiện tượng rò rỉ khi van ở trạng thái đóng kín.

• Tay quay (Handwheel): Tay quay là bộ phận dùng để điều chỉnh van. Người vận hành có thể điều chỉnh lưu lượng qua van bằng cách xoay tay quay, làm thay đổi độ sâu của kim điều khiển.

Phân loại các dòng Van Kim ngày nay

Van kim được phân loại dựa trên nhiều tiêu chí như vật liệu, kiểu kết nối, ứng dụng và đặc điểm thiết kế. Dưới đây là các phân loại phổ biến của van kim:

1 . Phân loại theo vật liệu chế tạo

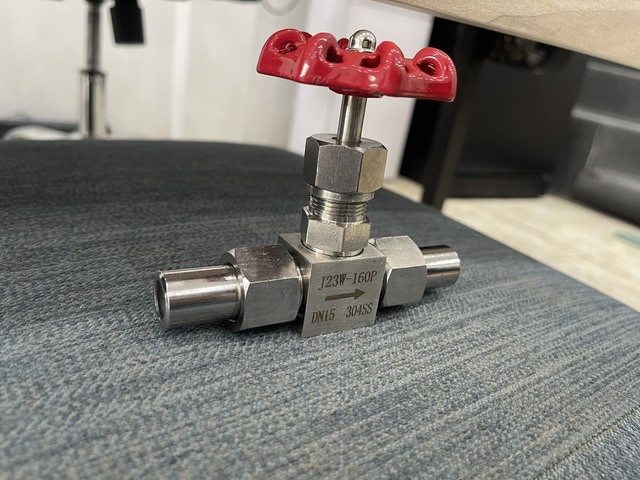

• Van kim bằng thép không gỉ (Inox)

Thép không gỉ là vật liệu có độ bền cao, chống ăn mòn tốt, đặc biệt là trong môi trường ẩm ướt, môi trường có hóa chất nhẹ hoặc nhiệt độ cao. Van kim inox có khả năng chống rỉ sét, dễ vệ sinh và có tuổi thọ dài.

Loại van này thường được dùng trong ngành thực phẩm, dược phẩm, hóa chất và các hệ thống yêu cầu vệ sinh cao. Nó cũng phù hợp trong các ứng dụng ngoài trời hoặc môi trường khắc nghiệt.

• Van kim bằng thép carbon

Thép carbon có độ bền cơ học cao, chịu được áp lực lớn nhưng lại kém hơn về khả năng chống ăn mòn so với thép không gỉ. Van kim bằng thép carbon thường được sơn phủ hoặc mạ để tăng cường khả năng chống gỉ sét.

Phù hợp với các ứng dụng công nghiệp nặng, dầu khí, năng lượng, hoặc các hệ thống có áp suất cao mà không tiếp xúc với nhiều các môi trường ăn mòn.

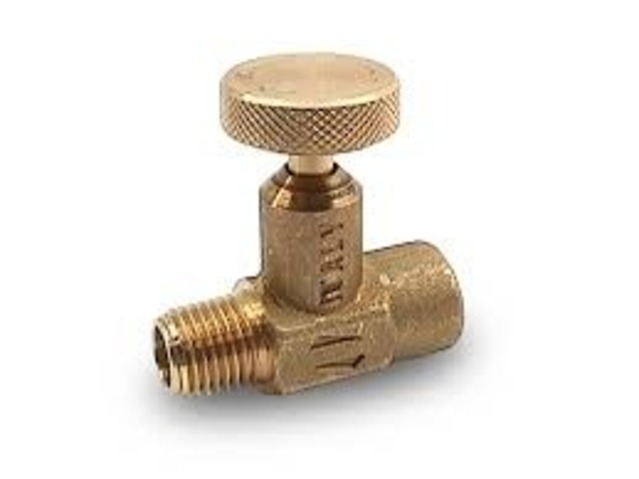

• Van kim bằng đồng và hợp kim đồng

Đồng và hợp kim đồng (như đồng thau) có khả năng chống ăn mòn tốt trong môi trường nước và khí, khả năng dẫn nhiệt, dẫn điện tốt và chống gỉ sét. Tuy nhiên, loại van này thường không chịu được áp lực quá cao như thép.

Van kim bằng đồng thường được sử dụng trong các hệ thống cấp nước, hệ thống khí nén, hoặc hệ thống làm mat dân dụng và công nghiệp nhẹ.

B . Phân loại theo kiểu kết nối

• Van kim kết nối ren trong

Van kim kết nối ren trong có phần đầu vào và đầu ra của van được gia công với ren bên trong, giúp kết nối dễ dàng với các đoạn ống hoặc phụ kiện ren ngoài. Kiểu kết nối này mang lại sự ổn định trong hệ thống và giúp giảm rò rỉ.

Phù hợp với các hệ thống đường ống có kích thước nhỏ và áp lực trung bình, bình thường được sử dụng trong ngành dầu khí, hóa chất và các ứng dụng công nghiệp nhẹ.

• Van kim kết nối ren ngoài

Van kim kết nối ren ngoài có phần đầu vào và đầu ra với ren ngoài, cho phép kết nối với các đoạn ống hoặc phụ kiện có ren trong. Kết nốt ren ngoài giúp dễ dàng lắp đặt mà không yêu cầu phụ kiện đặc biệt.

Van kim ren ngài thường dùng trong các hệ thống áp lực thấp đến trung bình và trong các ứng dụng dân dụng hoặc thương mai, như hệ thống cấp nước và khí nén.

• Van kim kết nối hàn

Van kim kết nối hàn có thiết kế đặc biệt để được hàn trực tiếp vào đường ống, tạo ra một mối nối kín hoàn toàn, ngăn ngừa rò ri ngay cả ở áp suất và nhiệt độ cao. Loại kết nối này đòi hỏi kỹ thuật và thiết bị hàn chuyên dụng, đảm bảo độ bền và an toàn cho các hệ thống áp lực cao và môi trường khắc nghiệt.

Phù hợp với các hệ thống yêu cầu độ an toàn cao và chịu áp lực lớn, chẳng hạn như trong ngành dầu khí, hóa chất và hệ thống năng lượng.

C . Phân loại theo đặc điểm thiết kế

• Van kim đơn

Loại van này chỉ có một kim điều khiển, thiết kế đơn giản và dễ dàng trong việc điều chỉnh dòng chảy. Đây là loại phổ biến nhất, được sử dụng trong nhiều ứng dụng khác nhau.

• Van kim đôi

Loại van này có hai kim điều khiển song song, cho phép điều chỉnh lưu lượng với độ chính xác cực cao. Van kim đôi thường được sử dụng trong các hệ thống yêu cầu độ chính xác tuyệt đối, chẳng hạn như trong các thí nghiệm hóa học.

• Van kim góc

Loại van này có thiết kế dạng góc vuông, cho phép thay đổi hướng dòng chảy ngay tại vị trí van. Van kim góc thường được dùng trong các hệ thống có không gian hạn chế hoặc cần điều hướng dòng chảy.

D . Phân loại theo cách vận hành

• Van kim vận hành bằng tay gạt

Van kim tay gạt có thiết kế đơn giản với cần gạt để điều khiển dòng chảy. Tay gạt giúp đóng mở van nhanh chóng, nhưng không cho phép điều chỉnh lưu lượng chính xác như tay quay hoặc tay vặn.

Thường được sử dụng trong các hệ thống không yêu cầu điều chỉnh lưu lượng chính xác, như hệ thống cấp nước, hệ thống khí nén và các ứng dụng dân dụng hoặc công nghiệp nhẹ.

• Van kim vận hành bằng tay quay

Van kim tay quay sử dụng một bánh quay (handwheel) để điều chỉnh kim van, giúp kiểm soát dòng chảy chính xác và từ từ. Khi tay quay xoay, kin van di chuyển lên xuống theo trục, cho phép điều chỉnh lưu lượng với độ chính xác cao.

Được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu độ chính xác cao, như ngành hóa chất, dược phẩm, dầu khí và các phòng thí nghiệm.

• Van kim vận hành bằng tay vặn

Van kim tay vặn có cơ chế vận hành bằng núm vặn. Cách vận hành này tương tự như tay quay, nhưng thiết kế nhỏ gọn hơn, giúp điều chỉnh lưu lượng với mức đọ chính xác khá cao.

Sử dụng trong các hệ thống có kích thước nhỏ hoặc các ứng dụng yêu cầu điều chỉnh lưu lượng chính xác, nhưng không cần tay quay lớn. Thường thấy trong các thiết bị nghiên cứu, thí nghiệm hoặc các hệ thống điều khiển lưu lượng nhỏ.

Ưu điểm và nhược điểm của Van Kim

1 . Ưu điểm

• Độ chính xác cao: Van kim có thể điều chỉnh lưu lượng một cách chính xác, ngay cả trong các ứng dụng có lưu lượng nhỏ. Điều này giúp kiểm soát dòng chảy dễ dàng và hạn chế sai sót.

• Khả năng chịu áp lực cao: Nhờ cấu tạo chắc chắn và vật liệu cao cấp, van kim có khả năng chịu được áp lực cao mà không bị biến dạng.

• Chống rò rỉ tốt: Với cấu trúc kim điều khiển tiếp xúc chặt chẽ với ghế van, van kim có khả năng ngăn chặn rò rỉ tốt, giúp đảm bảo an toàn cho hệ thống.

2 . Nhược điểm

• Giới hạn lưu lượng lớn: Do thiết kế kim điều khiển có kích thước nhỏ, van kim không thích hợp cho các ứng dụng yêu cầu lưu lượng lớn. Trong các hệ thống lớn, sử dụng van kim có thể làm giảm hiệu suất của dòng chảy.

• Chi phí cao: So với các loại van khác, van kim có giá thành cao hơn do yêu cầu kỹ thuật cao và vật liệu chất lượng.

• Khó bảo trì: Van kim có thiết kế phức tạp và khó tháo lắp hơn so với các loại van khác. Điều này có thể làm tăng chi phí bảo trì và sửa chữa.

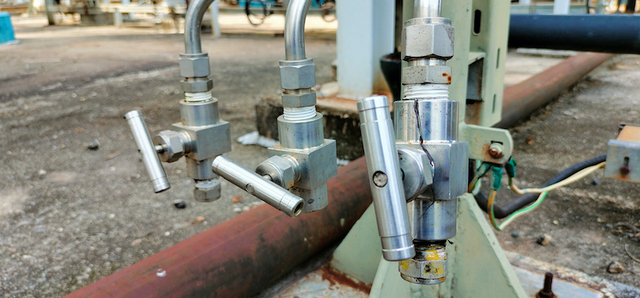

Ứng dụng của van kim trong các hệ thống áp lực cao

Van kim thường được sử dụng trong các hệ thống áp lực cao, nơi các loại van khác như van bướm, van cổng hoặc van cầu không đáp ứng được yêu cầu chịu áp lực cao. Một số ứng dụng tiêu biểu của van kim trong hệ thống áp lực cao bao gồm:

• Ngành dầu khí và khí đốt:

Trong ngành dầu khí, van kim được sử dụng để điều chỉnh lưu lượng dầu và khí đi qua các đường ống chịu áp lực lớn. Chẳng hạn, van kim được lắp đặt trong các giàn khoan dầu hoặc các nhà máy lọc dầu để kiểm soát chính xác lưu lượng của các chất hóa học hoặc khí đốt. Các van kim phải chịu được áp lực cao và chống lại sự ăn mòn của các hợp chất hóa học.

• Ngành hóa chất và dược phẩm:

Trong các ngành công nghiệp hóa chất và dược phẩm, van kim được sử dụng để điều chỉnh các lưu chất cần kiểm soát cẩn thận về lưu lượng và áp suất. Do đặc tính không thấm nước và khả năng chịu nhiệt, van kim có thể kiểm soát các hóa chất ăn mòn, dung môi và các loại dung dịch trong điều kiện áp lực cao mà không làm ảnh hưởng đến chất lượng của sản phẩm.

• Ngành công nghiệp và xử lý nước

Van kim cũng được ứng dụng trong các hệ thống lọc và xử lý nước, nơi áp lực cao được sử dụng để loại bỏ tạp chất hoặc đẩy các chất cặn bẩn ra khỏi nước. Van kim cho phép điều chỉnh lưu lượng nước một cách chính xác để đảm bảo hiệu quả trong quá trình xử lý.

• Ngành công nghiệp sản xuất năng lượng

Trong các nhà máy nhiệt điện, thủy điện và các hệ thống năng lượng tái tạo, van kim được sử dụng để kiểm soát dòng chảy của nước, hơi nước hoặc khí trong các hệ thống áp lực cao. Van kim có vai trò quan trọng trong việc điều tiết lưu lượng và duy trì sự ổn định của các hệ thống này, góp phần đảm bảo hiệu suất và độ an toàn cho các quá trình sản xuất năng lượng.

Các tiêu chí lựa chọn Van Kim cho hệ thống áp lực cao

Khi lựa chọn van kim cho hệ thống áp lực cao, các tiêu chí sau cần được xem xét kỹ lương:

• Áp lực làm việc tối đa: Cần chọn loại van có khả năng chịu được áp lực làm việc tối đa của hệ thống. Một số van kim có thể chịu được áp lực lên tới hàng ngan psi, nhưng điều này cần được kiểm tra kỹ trong thông số kỹ thuật của sản phẩm.

• Vật liệu: Vật liệu của van kim cần phù hợp với môi trường làm việc, đặc biệt là trong các ứng dụng liên quan đến hóa chất và nhiệt độ cao. Thép không gỉ, hợp kim chịu nhiệt và hợp kim chống ăn mòn là những lựa chọn phổ biến.

• Kích thước và kết nối: Cần chọn kích thước và kiểu kết nối của van phù hợp với đường ống để đảm bảo an toàn và độ tin cậy trong quá trình vận hành. Van kim có thể có các kiểu kết nối như ren, hàn hoặc mặt bích.

• Ứng dụng cụ thể: Đảm bảo rằng van kim được lựa chọn phù hợp với mục đích sử dụng cụ thể của hệ thống. Các ứng dụng đòi hỏi độ chính xác cao như kiểm soát áp suất trong các phòng thí nghiệm sẽ yêu cầu loại van kim khác so với các ứng dụng trong ngành dầu khí.

Hướng dẫn sử dụng và bảo trì Van Kim

Để van kim hoạt động hiệu quả và duy trì độ bền lâu dài, cần tuân thủ các quy tắc sử dụng và bảo trì như sau:

• Sử dụng đúng mục đích: Van kim cần được sử dụng đúng với mục đích và thông số kỹ thuật của nhà sản xuất. Việc sử dụng van kim ngoài phạm vi cho phép có thể làm hỏng van và gây mất an toàn.

• Kiểm tra định kỳ: Định kỳ kiểm tra và bảo trì van kim để phát hiện các dấu hiệu mài mòn, ăn mòn hoặc rò rỉ. Đặc biệt, trong các hệ thống áp lực cao, cần chú ý đến việc bảo trì các khớp nối, trục van và ghế van.

• Bơi trơn và vệ sinh: Bôi trơn các bộ phận chuyển động và vệ sinh sạch sẽ đảm bảo van kim hoạt động mượt mà. Đối với các môi trường khắc nghiệt, cần sử dụng các loại chất bôi trơn đặc biệt chống ăn mòn.

• Đào tạo cho nhân viên vận hành: Người vận hành cần được đào tạo về cách sử dụng van kim một cách an toàn và hiệu quả, đặc biệt là trong các hệ thống áp lực cao. Sử dụng van sai sách có thể gây nguy hiểm cho hệ thống và người vận hành.
