Van cổng điều khiển điện là gì
Van cổng là một dòng van chuyên được sử dụng trong lĩnh vực công nghiệp và thường được sản xuất với kích thước tương đối lớn nó có nhiệm vụ chính đó là đóng mở cũng như là điều tiết dòng lưu chất đi qua van. Với thiết kết với cửa van được nâng lên hạ xuống giúp cho van có thể đóng mở một cách vô cùng chắc chắn đặc biệt trong các môi trường có nhiệt độ cao và áp suất lớn
Và biến thể của nó là dòng van cổng điều khiển điện với bộ điều khiển thay vì bằng tay quay như thông thường thì nó được lắp đặt thêm bộ điều khiển điện giúp cho nó vận hành một cách vô cùng nhanh chóng kể các với các dòng van cổng có kích thước lớn, đặc biệt nó còn thì người vận hành có điều khiển van ở các vị trí xa, các vị trí mà người vận hành khó mà tiếp cận được
Thông số kỹ thuật của van cổng điều khiển điện
- Kích cỡ van: DN40 – DN1000.
- Chất liệu: Gang, gang dẻo, Inox 304, 316,
- Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
- Áp lực làm việc: PN16, PN25.
- Nguồn điện sử dụng: 24V, 110V,220V, 380V
- Nhiệt độ làm việc: -10o C – 180o C
- Gioăng làm kín: Cao su NBR, EPDM.
- Cánh van: Cánh thép hợp kim bọc cao su.
- Trục van: thép hợp kim không gỉ.
- Xuất sứ: Hàn Quốc, Đài Loan, Malaysia.
- Bảo Hành: 12 tháng.
- Tình trạng: hàng có sẵn
Cấu tạo và nguyên lý làm việc của van cổng điều khiển điện

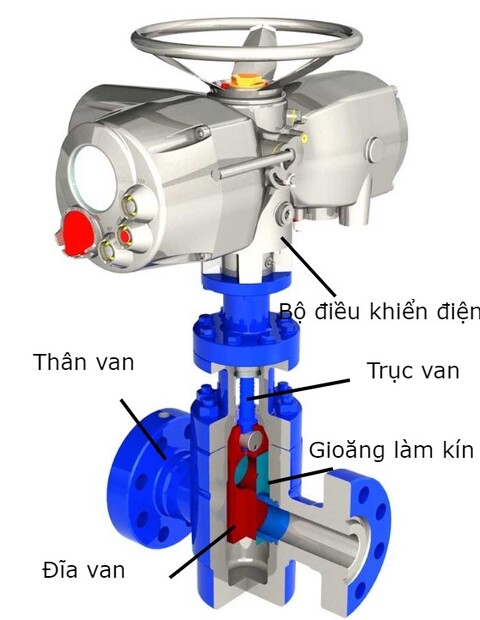

Cấu tạo chi tiết của van cổng điều khiển điện
Cũng tương tự như đối với các dòng van cầu khác thì van cổng điều khiển điện được cấu thành từ các bộ phận chính như:
Thân van cổng
Đối với phần thân của van cổng thì nó được cấu thành bằng nhiều chất liệu khác nhau như là gang, inox, thép, … giúp van có thể hoạt động được ở trong nhiều môi trường làm việc khác nhau. Nó có nhiệm vụ chính đó là dẫn truyền lưu chất đi qua, kết nối với các bộ phận khác của van cùng như là hai đầu của phần thân là hai mặt được dùng đẻ kết nối van với hệ thống đường ống
Đĩa van
Đĩa van của dòng van này thường được làm bằng chất liệu là inox và nó có nhiệm vụ chính đó là thực hiện quá trình nâng lên hạ xuống để thực hiện quá trình đóng mở của van
Trục van
Đối với dòng van này thì nó có phần trục van được dùng để liên kết phần đĩa van với bộ điều khiển và thông quá đó giúp cho bộ điều khiển có thể điều khiển được tình trạng làm việc của van một cách nhanh chóng và chính xác nhất
Gioăng làm kín
Gioăng làm kín đối với dòng van này thường được làm bằng chất liệu là nhựa PTFE với nhiệm vụ chính đó là làm tăng cường độ kín khít giữa đĩa van với thân van cũng như là phần thân van với hệ thống đường ống qua đó giúp cho nó tăng cường hiệu quả khi van làm việc
Bộ điều khiển điện
Bộ điều khiển điện sử dụng các nguồn điện như là 24v, 110v, 220v, 380v và biến đổi năng lượng điện năng thành chuyển động cơ năng qua đó giúp cho bộ điều khiển này có thể điều khiển van một cách vô cùng nhanh chóng và chính xác kể cả với các dòng van có kích thước lớn
Nguyên lý vận hành của van cổng điều khiển điện
Đối với van cổng điều khiển điện thì nó hoạt động dựa vào hoàn toàn dựa vào tín hiệu điện mà người sử dụng cung cấp vào van
Khi người sử dụng cung cấp nguồn điện với tín hiệu mở vào bộ điều khiển điện thì bộ điều khiển điện sẽ biến đổi năng lượng điện năng thành cơ năng và truyền các chuyển động đó đến với phần trục van và giúp cho đĩa van được nâng lên một cách từ từ và khi van đạt đến giới hạn mở thì công tắc hành trình ở bên trong bộ điều khiển sẽ ngắt nguồn đến động cơ qua đó van được mở hoàn toàn
Và khi muốn đóng van chúng ta cung cấp nguồn điện với tín hiệu đóng vào bộ điều khiển điện qua đó thì bộ điều khiển sẽ truyền một lực ngược so với khi mở qua đó thì đĩa van sẽ được hạ xuống và khi đạt tới giới hạn đóng thì công tắc hành trình sẽ cảm biến được và dừng chuyển động của van lại qua đó van được đóng hoàn toàn
Tại sao nên sử dụng van cổng điều khiển điện
Chúng ta có thể bắt gặp van cổng điều khiển điện một cách dễ dàng ở các hệ thống đường ống công nghiệp đặc biệt là với các hệ thống đường ống có kích thước và nó được ưa dùng đến như vậy bởi những ưu việt mà nó mang lại cho người sử dụng như là:
- Khả năng đóng mở một cách vô cùng nhanh chóng và chính xác
- Hoạt động tốt ở nhiều môi trường làm việc khác nhau với áp suất và nhiệt độ khi làm việc cao
- Có độ kín khít vô cùng cao trong quá trình làm việc cũng như là khi kết nối với hệ thống đường ống
- Có kết nối bằng mặt bích giúp cho thuận tiện trong quá trình lắp đặt cũng như là bảo trì bảo dưỡng van
- Có nhiều kích thước khác nhau đặc biệt là các dòng van có kích thước vô cùng lớn
- Có bộ điều khiển điện giúp cho người vận hành tiết kiệm được thời gian và công sức trong quá trình vận hành hệ thống đường ống
- Điều khiển từ các vị trí xa mà không cần tiếp xúc trực tiếp của người vận hành
- Sử dụng nhiều nguồn điện khác nhau như là 24v, 110v, 220v, 380v rất phổ biến giúp cho van có thể lắp đặt được ở nhiều vị trí khác nhau
- Rất thích hợp ở các hệ thống cần sự tự động hóa của các thiết bị cũng như là các vị trí lắp đặt mà người vận hành khó mà tiếp cận để điều khiển được
- Khả năng vận hành trong hệ thống đường ống của chúng ta trong một thời gian dài
Tuy nhiên thì van cổng điều khiển điện vẫn còn một vài những hạn chế như là
- Có kích thước cũng như là khối lượng lớn gây một số khó khăn trong quá trình lắp đặt
- Có giá thành cao hơn so với các dòng van cổng sử dụng bộ điều khiển khác
- Không có các dòng van với kích thước bé

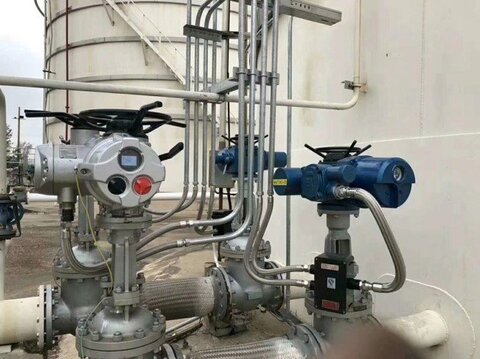

Van cổng điều khiển điện được sử dụng để làm gì
Với những ưu điểm nối bật mà các dòng van khác khó mà có thể có được nên van cổng điều khiển được sử dụng ở rất nhiều các hệ thống đường ống khác nhau và dưới đây là một số ứng dụng thực tế của dòng van này hiện nay:
- Các hệ thống đường ống trong các nhà máy cung cấp nước, xử lý nước thải
- Được sử dụng một cách rộng rãi trong các nhà máy hóa chất với các hệ thống đường ống có kích thước vô cùng lớn
- Được dùng trong các nhà máy lớn, các khu công nghiệp
- Van cổng điều khiển được còn được sử dụng rộng rãi trong các nhà máy nhiệt điện, thủy điện, …
- Van được sử dụng trong các hệ thống đường ống trong các dàn khoan, các nhà máy lọc hóa dầu
Ngoài những ngành nghề được kể như trên thì dòng van cầu điều khiển điện còn được sử dụng ở trong rất nhiều các hệ thống đường ống khác nữa
Các dòng van cổng điều khiển điện phổ biến nhất hiện nay
Đối với dòng van cổng điều khiển điện thì hiện nay nó được chia thành nhiều biến thể khác nhau để thích hợp để làm việc ở nhiều vịt trí và môi tường làm việc khác nhau và dưới đây là một số dòng van cổng điều khiển điện phổ biến nhất hiện nay:
Van cổng inox điều khiển điện
Với phần thân của van cổng điều khiển điện được làm hoàn toàn bằng chất liệu là inox cao cấp qua đó giúp cho van có thể làm việc được ở rất nhiều môi tường làm việc khác nhau đặc biệt là các môi trường làm việc khắc nhiệt mà các chất liệu khác khó mà có thể làm việc được và đây cũng được xem là chất liệu cấu thành van tốt nhất được sử dụng rất nhiều ở dòng thiết bị đường ống hiện nay
Tuy nhiên thì giá thành của dòng van cổng điều khiển điện loại này lại có giá thành cao hơn khi so sánh với các chất liệu khác

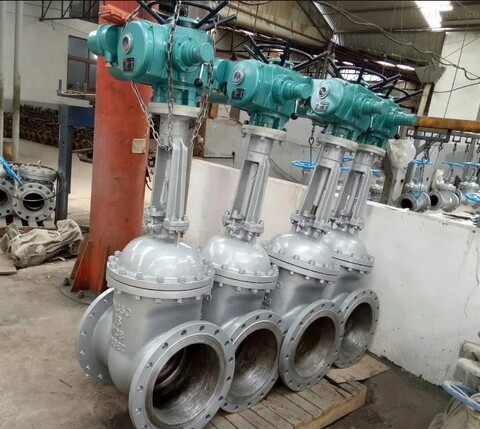

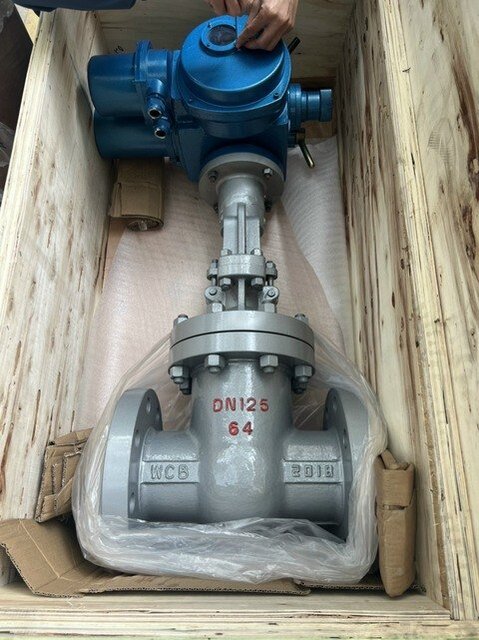

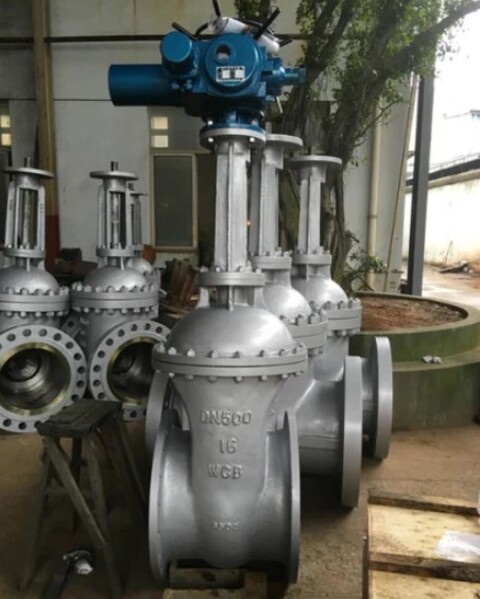

Van cổng thép điều khiển điện
Tương tự như dòng van cổng inox thì phần thân của van cổng điều khiển điện được làm hoàn toàn bằng chất liệu là thép nên giúp cho van có khả năng chống chịu được với nhiệt độ cũng như là áp suất ở mức vô cùng cao tuy nhiên thì khả năng chông chịu ăn mòn với nhiều chất hóa học khác nhau của chất liệu này có phần kém hơn khi so với chất liệu inox

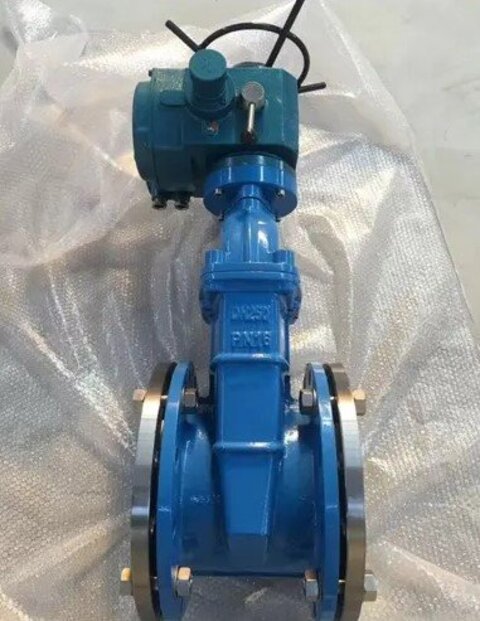

Van cổng gang điều khiển điện
Đây là dòng van cổng điều khiển điện được sử dụng phổ biến nhất hiện nay do nó có giá thành tốt hơn nhiều khi so với chất liệu inox hoặc là thép tuy nhiên thì khả năng chống chịu của dòng van này có phần kém hơn đôi chút khi so sánh với các chất liệu còn lại
Van cổng dao điều khiển điện
Với dòng van này thì nó có thiết kế đặc biệt với phần thân van cũng như là đĩa van được tối dãn với độ dày thấp qua đó giúp cho van không tốn quá nhiều không gian tại vị trí lắp đặt bên cạnh đó thì nó còn có khối lượng nhẹ hơn đáng kể giúp người vận hành thuận tiện hơn trong quá trình lắp đặt van cầu điều khiển điện
Phương pháp lắp đặt van cổng điều khiển điện vào hệ thống đường ống
Để van cổng điều khiển điện có thể hoạt động một cách hiệu quả cũng như là ổn định nhất ở trong hệ thống đường ống thì việc lắp dặt van vào đường ống rất quan trọng và để đảm bảo van cổng điều khiển điện được lắp đặt một cách chính xác nhất vào hệ thống đường ống của chúng ta thì người vận hành cần tiến hành lắp đặt theo đúng các bước như sau:
- Người sử dụng lựa chọn vị trí lắp đặt van vào hệ thống đường ống đảm bảo van mang lại hiệu quả cao nhất cho hệ thống đường ống khi vận hành cùng như vị trí cũng thuận tiện cho người vận hành trong việc quan sát và lắp đặt van
- Lựa chọn dòng van cổng điều khiển điện thích hợp nhất đối với môi trường cũng như là vị trí lắp đặt
- Chuẩn bị các dụng cụ cũng như là tiến hành vệ sinh bề mặt mặt bích để quá trình lắp đặt van được kín khít nhất
- Tiến hành lắp đặt van vào hệ thống đường ống đảm bảo van được lắp đặt vào đường ống một cách chặt chẽ nhất bên cạnh đó chú ý siết đều lực ở các bulong để tránh tình trạng kênh mặt bích dẫn đến rò rỉ lưu chất ra môi tường bên ngoài
- Cuối cúng thì chúng ta cần vận hành thử van và kiểm tra một cách kỹ lưỡng trước khi đưa van vào vận hành trong hệ thống đường ống của chúng ta
Những hư hỏng và cách khắc phục khi sử dụng van cổng điều khiển điện
Van cổng điều khiển điện là thiết bị sử dụng nguồn điện để điều khiển hoạt động đóng mở hoặc điều tiết lưu lượng chất của van cổng một cách tự động. Van cổng điều khiển điện được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ những ưu điểm như hoạt động chính xác, dễ sử dụng, độ bền cao, an toàn và chi phí hợp lý.
Tuy nhiên, sau một thời gian sử dụng, van cổng điều khiển điện cũng có thể gặp một số hư hỏng thường gặp, ảnh hưởng đến hiệu quả hoạt động và an toàn của hệ thống. Dưới đây là một số hư hỏng thường gặp và cách khắc phục khi sử dụng van cổng điều khiển điện:
Hư hỏng bộ phận van cơ
Kẹt cửa van: các tạp chất lưu ngày tích tụ ở khe hở giữa đĩa van với phần thân van làm cho đĩa van kẹt lại gây khó khăn trong quá trình vận hành
Phương pháp khắc phục: tiến hành tháo van và vệ sinh sạch sẽ các bụi bẩn và tạp chất bị kẹt ở đĩa van
Hư hỏng trục van: do trong quá trình làm việc van hoạt động quá tải điều này dẫn đến tình trạng cong vênh cũng như là hư hỏng trục van
Phương pháp khắc phục: tiến hành thay thế trục van và ưu tiên nên lựa chọn và sử dụng các phụ linh kiện thay thế chính hãng để van có thể hoạt động được cũng như là vận hành một cách bền bỉ nhất
Mòn đĩa van, gioăng làm kín: do van làm việc trong thời gian dài và bên cạnh đó thì có nhiều tác động từ môi tường làm việc như là nhiệt độ áp suất điều này cũng làm ảnh hưởng đến độ ăn món của các vật liệu trên
Phương pháp khắc phục: tiến hành thay thế các bộ phận chi tiết bị ăn mòn
Hư hỏng bộ điều khiển điện
Đối với bộ điều khiển điện thì nó có một số những hư hỏng phổ biến như là: chập điên ở động cơ điện, hư hỏng bộ điều khiển điện, hư hỏng bộ cảm biến, ….
Phương pháp khắc phục: đầu tiên chung ta cần kiểm tra nguồn điện và đảm bảo nguồn điện được cung cấp một cách ổn định, thay thế động cơ nếu động cơ điện sảy ra tình trạng hư hỏng, vệ sinh sạch sẽ các đầu của cảm biến sau một thời gian dài sử dụng, …
Những lưu ý khi lựa chọn và sử dụng van cổng điều khiển điện
Những lưu ý khi lựa chọn van cổng điều khiển điện
Để có thể lựa chọn được dòng van cổng điều khiển điện thì người vận hành cần hết sức lau ý đến một số vấn đề như là:
- Lựa chọn bộ điều khiển sử dụng hiệu điện thế thích hợp với vị trí lắp đặt của van
- Tùy theo kích thước của hệ thống đường ống vị trí cần được lắp đặt mà lựa chọn dòng van cổng điều khiển điện có kích thước thích hợp
- Tùy vào môi trường làm việc mà lựa chọn chất liệu cấu thành van cổng điều khiển điện thích hợp
- Chú ý đến tiêu chuẩn mặt bích tại vị trí lắp đặt để lựa chọn được dòng van cổng có tiêu chuẩn mặt bích thích hợp
Những lưu ý khi sử dụng van cổng điều khiển điện
Khi sử dụng van cổng điều khiển điện thì người vận hành cần lưu ý đến một số vấn đề như sau để van có thể hoạt động một cách hiệu quả và bền bỉ nhất trong hệ thống đường ống của chúng ta như là:
- Sử dụng đúng và chính xác nguồn điện để giúp cho van tránh được tình trạng chập cháy có thể sảy ra
- Kiểm tra van một cách thường xuyên để sớm phát hiện các bất thường hư hỏng sảy ra cũng như là đưa ra được phương pháp khắc phục một cách kịp thời nhất
- Bảo trì bảo dưỡng van cầu đúng thời gian mà nhà sản xuất đề ra
- Sử dụng van cầu điều khiển điện đúng như hướng dẫn mà nhà sản xuất đề ra
