Van bi điều khiển điện là gì
Van bi điều khiển điện là một dòng van công nghiệp có nhiệm vụ đóng mở bi van một cách nhanh chóng và chính xác bằng động cơ điện. Chúng có thiết kế giống với các loại van khác với khác biệt là phần đĩa có cấu tạo giống như một viên bi thép và có phần điều khiển được sử dụng bằng bộ điều khiển điện.
Với bộ điều khiển khác với các loại van khác là sử dụng sức người để vận hành thì thiết bị thì dòng van này sử dụng nguồn điện năng biến đổi điện năng thành cơ năng giúp cho việc điều khiển van trở nên dễ dàng hơn cũng như là nhanh chóng và chính xác hơn qua đó giảm thiểu được sức lực và thời gian của người vận hành và đặc biệt nó còn có thể giúp người sử dụng điều khiển van từ một khoảng cách rất xa nơi mà con người không thể đến để điều khiển được.
Thông số kỹ thuật van bi điều khiển điện
- Chất liệu van: Inox 304, 316, nhựa, thép
- Gioăng làm kín: EPDM, PTFE
- Kích thước: DN15 – DN200
- Điều khiển: Bằng điện điện áp 24v, 220v, 380v
- Chế độ: On off / tuyến tính
- Kết nối: ren / mặt bích, clamp, rắc co
- Tiêu chuẩn mặt bích:DIN, JIS, ANSI, BN
- Áp lực làm việc: 10kg/cm2, 16kg/cm2
- Nhiệt độ làm việc: 120 độ C
- Thương hiệu: Geko, Kosaplus, Haitima
- Xuất xứ: Korea, Taiwan
- Bảo hành: 12 tháng
- Tình trạng hàng hóa: luôn sẵn hàng
Cấu tạo của van bi điều khiển điện
Van bi điều khiển điện nói chung và các dòng van bi điều khiển điện nói riêng thì nó được cấu tạo gồm 2 bộ phận chính như sau:
Phần van bi
Đây là phần được lắp trực tiếp với hệ thống đường ống và có nhiệm vụ trực tiếp đóng và mở nguồn nước và nó cũng được cấu thành từ nhiều bộ phận nhỏ khác nhau :
Thân van
Phần thân van được cấu thành từ nhiều chất liệu khác nhau như inox, nhựa, gang và có nhiều kiểu như 2 ngã. 3 ngã , .. Có nhiều kiểu dáng phù hợp với nhiều hệ thống đường ống khác nhau
Bi van
Với bi van thì nó thường được chế tạo bằng vật liệu inox cao cấp có hình dáng là một khối cầu có khoét lỗ bên trong để cho dòng chảy đi qua và đóng lại khi cần thiết
Trục van
Đây là bộ phận có nhiệm vụ quan trọng trong việc liên kết giữa bi van với bộ phận điều khiển giúp bi van nhận được lực từ bộ điều khiển và đóng mở một cách hợp lý
Gioăng làm kín
Gioăng làm kín được làm bằng các chất liệu có tính đàn hồi và không bị mòn trong quá trình ma sát với bi van có nhiệm vụ làm kín các khoảng trống giữa bi van với thân van tránh tình trạng rò rỉ lưu chất ra ngoài

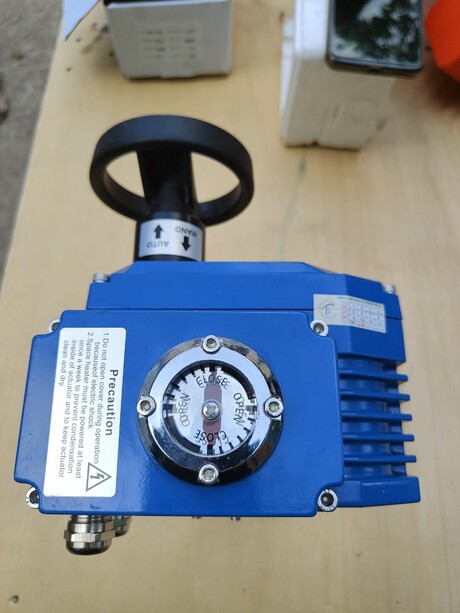

Bộ phận điều khiển:
Bộ phận điều khiển có vai trò như một đầu não của van bi có chức năng điều tiết lực từ động cơ xuống van bi để van vi hoạt động một cách chính xác theo sự điều khiển của người vận hành và nó được cấu tạp bởi những phần nhỏ sau
Thân bộ điều khiển
Được cấu thành từ hợp kim chắc chắn và được phủ một lớp sơn chắc chắn giúp cho thiết bị chịu được sự tác động từ các môi trường bên ngoài
Mạch điện
Nó có nhiệm vụ Như là một đầu nảo của bộ phận điều khiển nhận thông tin từ nhiều nơi khác nhau để điều khiển động cơ một cách chính xác nhất
Công tắc hành trình
Đây là một bộ phận có nhiệm vụ nhận biết được bi van đã đi được đến đâu và đến đâu là hết hành trình và truyền những thông tin đó đến mạch điện
Tụ điện
Với tụ điện nó có nhiệm vụ như một cục tích giúp cho động cơ khởi hành lúc ban đầu một cách dễ dàng
Động cơ
Đây là bộ phận có vai trò quan trọng là chuyển đổi điện năng thành cơ năng giúp cho bộ điều khiển được tác động được lên đến van bi
Bánh răng trợ lực
Nó có nhiệm vụ vô cùng quan trọng là giảm tốc độ quay và tăng lực từ động cơ lên van bi giúp cho quá trình đóng mở được dễ dàng
Bộ điều khiển tuyến tính
Với bộ phận này nó giúp người dùng điều khiển được góc độ mở của van từ lớn đến nhỏ theo yêu cầu của người sử dụng ( chỉ dòng tuyến tính mới có )
Và còn nhiều bộ phận quan trọng khác
Nguyên lý hoạt động của van bi điều khiển điện:
Với dòng van bi này thì cách hoạt động của nó tương tự như những dòng bi khác là dựa vào sự thay đổi của đĩa van và cụ thể ở đây là bi van và nó được điều khiển bằng điện và cụ thể nó hoạt động theo những bước sau:
Ở trạng thái bình thường khi van chưa được cấp điện thì nó đang ở trạng thái đóng hoàn toàn bi van nằm ở góc 0 độ hai lỗ bi van nằm một góc vuông góc với đường ống và đường ống được đóng hoàn toàn
Khi ta cấp các nguồn tương ứng tùy theo mức điện áp mà bộ điều khiển sử dụng và cấp nguồn cho đầu mở van thì bộ phận điều khiển dẫn điện cho động cơ quay tác động lực lên bi van bi van được mở
Khi van được mở đến một góc 90 độ tức là 2 đầu của lỗ bi van nằm một góc song song với nhau thì công tắc hành trình phát hiện bi đến giới hạn hành trình và dừng bi lại ngay ở góc 90 độ van được mở hoàn toàn
Khi muốn đóng van lại tương tự ta cấp nguồn vào lệnh đóng van, bộ điều khiển sẽ truyền tín hiệu điện đến động cơ, động cơ quay ngược lại với chiều mở van bi được đóng lại khi mà van bi được đóng lại hoàn toàn thì công tắc hành trình ngắt điện đến động cơ van bi được đóng lại 2 lỗ bi van nằm vuông góc với đường ống bi van nằm ở mức 0 độ
Các loại van bi điều khiển điện phổ biến hiện nay:
Phân loại theo vật liệu cấu thành van bi

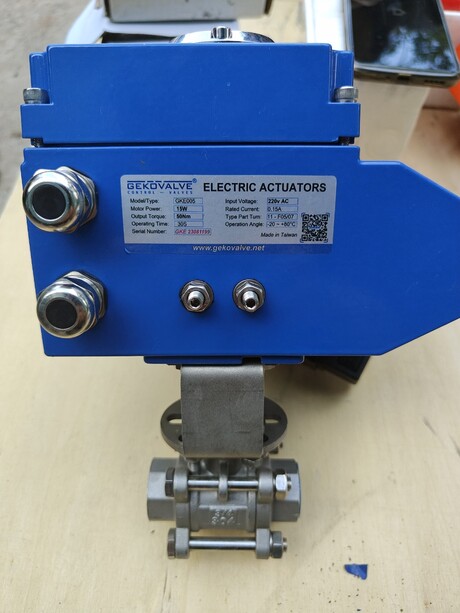

Van bi inox điều khiển điện
Đây là sản phẩm van bi có cấu tạo được làm bằng chất liệu inox cao cấp nên dòng van này thường được sử dụng trong các môi trường làm việc khắc nhiệt như có nhiệt độ cao và áp suất lớn
Đặc biệt với inox thì nó có tính đặc biệt là khả năng chống chịu ăn mòn với các hóa chất rất tốt và độ bền cũng như tuổi thọ lâu dài nên nó được thấy rất nhiều trong các hệ thống đường ống tuy nhiên do làm bằng chất liệu inox nên nó có giá thành cao hơn so với các chất liệu còn lại nhưng với những ưu việt mà nó mang lại thì sự đánh đổi đó là hoàn toàn hợp lý

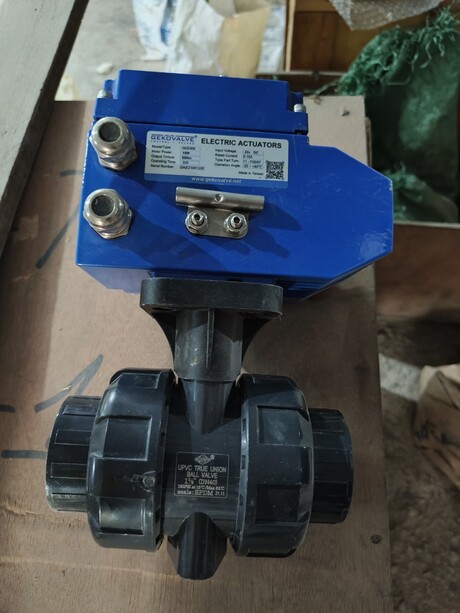

Van bi nhựa điều khiển điện
Với dòng van bi nhựa điều khiển điện thì nó được cấu tạo bằng chất liệu nhựa như PPH, PVC, UPVC,.. Với các đặc tính nổi bật của nó như khả năng chống chịu ăn mòn tốt với các hóa chất có tính ăn mòn như axit, muối
Bên cạnh đó với vật liệu này nó lại có điểm yếu đó là do làm bằng vật liệu nhựa có giá thành rẻ nên khả năng chịu nhiệt và áp xuất của nó chỉ ở mức trung bình và kém hơn nhiều so với chất liệu inox hay là gang nên nó thường được sử dụng trong các hệ thống cung cấp nước những vị trí có nhiệt độ và áp xuất ở mức vừa phải
Van bi gang điều khiển bằng điện
Với chất liệu cấu thành bằng gang cầu , gang xám, gang dẻo nên giúp cho loại van này có khả năng chịu nhiệt cao và áp xuất lớn cũng như là khả năng chống chịu với những tác động bên ngoài và thường được sử dụng trong các đường ống lớn điều khiển hoạt động khắc nhiệt
Tuy nhiên nó lại khó mà có khả năng chịu nhiệt và lực bằng inox và khả năng chống ăn mòn có phần kém hơn 2 vật liệu còn lại nên người sử dụng lưu ý khi sửa dụng dòng van này
Phân loại van bi điều khiển điện theo kiểu hoạt động
Van bi điều khiển điện kiểu ON/OFF
Đây là dòng van phổ biến nhất hiện nay với kiểu này với kiểu này người sử dụng khá đơn giản chỉ bao gồm thao tác đóng và mở của van hoạt động một cách dẽ dàng nhanh chóng và chính xác với giá thành hợp lý tuy nhiên nó lại không có chế độ điều chỉnh góc độ của van được
Van bi điều khiển điện kiểu tuyến tính
Với dòng van bi này thì ta có thể điều khiển van bi một cách chuyên nghiệp hơn đó là với loại van bi này ngoài việc đóng và mở bi van thì ta còn có thể điều chỉnh góc quay của van bi một cách phù hợp với nhu cầu sử dụng nữa. Và do được tích hợp thêm bộ tuyến tính nên nó có giá thành cao hơn so với bộ điều khiển ON/OFF
Phân loại bi điều khiển điện theo điện áp sử dụng của van bi điều khiển điện
Van bi điều khiển điện 24V
Với nguồn điện áp 24V cho người vận hành khả năng điều khiển van một cách hiệu quả và chính xác bằng nguồn 24V rất thích hợp ở các van vừa và nhỏ và không thích hợp với dòng van lớn và cần thời gian đóng mở nhanh bên cạnh đó thì nguồn điện áp 24V rất an toàn cho người vận hành van
Van bi điều khiển điện 220V
Nguồn điện áp 220V là nguồn điện dân dụng phổ biến nhất hiện nay ở Việt Nam nên rất tiện lợi cho người vận hành trong việc lắp đặt cũng như vận hành van và tốc độ và lực đóng van được cải thiện hơn nhiều so với bộ điều khiển điện 24V
Van bi điều khiển điện 380V
Với dòng van bi này thường được lắp đặt sử dụng ở các hệ thống mà được lắp đặt sẵn đường điện 3 pha với ưu điểm là van có thời gian đóng mở nhanh và mạnh kể cả ở trong các hệ thống van lớn và rất lớn
Van bi điều khiển điện được sử dụng để làm gì?
Van bi điều khiển điện có chức năng vô cùng quan trọng là để ngắt, mở và cũng như là điều chỉnh dòng chảy chạy qua van một cách chính xác và nhanh chóng giúp thay thế sức người đòng mở đường ống ở những vị trì mà con người khó mà có thể tiếp cận được và những đường ống lớn cần thời gian và lực nhiều nên nó được tin trọn sử dụng trong các ngành nghề sau:
- Các hệ thống cung cấp nước sạch và xử lý nước thải
- Ngành dầu khí trong việc đóng mở các đường ống dẫn dầu có kích thước lớn
- Trong các lĩnh vực nông nghiệp dùng để tưới tiêu tự động
- Sử dụng trong các lò hơi khí nén các đường ống có nhiệt độ và áp xuất cao
- Các hệ thống phun nước tự động, hệ thống PCCC
- Các nhà máy chế biến thực phẩm dược phẩm
- Các hệ thống đường ống trong các nhà máy hóa chất
- Và còn rất nhiều ngành nghề khác nữa
Tại sao nên sử dụng van bi điều khiển điện?
Van bi là một thiết bị van có vai trò quan trọng trong đời sống và các hệ thống đường ống công nghiệp và biến thể của van bi là van bi điều khiển điển được cho là dòng van bi có độ hiệu quả cao nhất trong khi làm việc và là được nhiều hệ thống tin dùng bởi những ưu điểm sau:
- Với lối thiết kế là van bi có khả năng điều tiết cúng như là ngăn chặn dòng chảy hiểu quả hơn các dòng van khác
- Vật liệu cấu thành van bi đa dạng phù hợp với nhiều loại hệ thống đường ống hoạt động trong các môi trường khác nhau
- Có nhiều kiểu kết nối đa dạng như mặt bích, ren, … Có thể lắp đặt được ở mọi hệ thống đường ống với kết nối nhanh chóng và chính xác
- Có bộ điều khiển bằng điện cho khả năng đóng mở van một cách nhanh chóng và chính xác thuận tiện cho người vận hành
- Sử dụng các nguồn điện áp phổ biến như 24v, 220v, 380v nên có thể dễ dàng lắp đặt ở mọi nơi
- Bộ điều khiển với khả năng chống chịu tốt với môi trường bên ngoài nhờ khả năng chống nước chống bụi IP68
- Với bộ điều khiển bằng điện chúng ta có thể điều khiển từ xa phù hợp với những vị trí lắp đặt van mà con người khó tiếp cận để vận hành được
- Có bộ điều khiển bằng điện người vận hành đỡ tốn thời gian và sức lực nhất là với các dòng van lớn tốn rất nhiều công sức và thời gian của người vận hành
- Với bộ điều khiển bằng điện có độ bền và tuổi thọ lâu dài hơn các bộ điều khiển khác giúp người sử dụng tiết kiệm được thời gian bảo dưỡng và sửa chửa
Tuy nhiên bên cạnh đó nó còn một số điểm hạn chế như:
- Do van có bộ điều khiển bằng điện nên giá thành của nó khá cao hơn so với các bộ điều khiển khác
- Van bi điều khiển điện đòi hỏi người có chuyên môn cao về kỹ thuật để bảo trì và sửa chữa và với những người chưa đủ kỹ năng sửa chữa thì việc sửa chữa sẽ trở nên khó khăn và tốn kém
- Trong quá trình van hoạt động sẽ gây ra một số tiếng ồn khi đóng và mở van có thể ảnh hưởng đến môi trường xung quanh van
Phương pháp lắp đặt và đấu nối hệ thống điện cho van bi điều khiển điện
Phương pháp lắp đặt van bi điều khiển điện
Về việc lắp đặt van bi điều khiển điện yêu cầu người vận hành phải nắm chắc từng công đoạn và lắp đặt theo tuần tự theo các bước sau:
- Xác định vị trí lắp đặt sao cho độ hiệu quả mà van mang lại ở mức lớn nhất và ở vị trí sao cho thuận tiện cho việc lắp đặt cũng như bảo dưỡng sửa chữa
- Lựa chọn dòng van bi sao cho nó phù hợp nhất với hệ thống đường ống của mình từ kích thước đến chất liệu van, …..
- Chuẩn bị các dụng cụ để tiến hành lắp đặt van vào hệ thống đường ống
- Tiến hành lắp đặt van vào đường ống sao cho van được kết nối một cách chắc chắn nhất và kín khít nhất đảm bảo không bị rò rỉ lưu chất cũng như khí ở trong van ra ngoài
- Đấu nối hệ thống điện cho van sao cho chắc chắn và chính xác nhất
- Kiểm tra xem van đã hoạt động một cách chính xác với bộ điều khiển điện hay chưa để đưa vào hoạt động
Phương pháp đấu nối nguồn điện của dòng van điều khiển điện
Để có thể đấu nối một cách chính xác hệ thống điện của van bi điều khiển điện theo đúng yêu cầu để ra của nhà sản xuất thì chúng ta lắp các đầu nối đúng theo những ô sau:

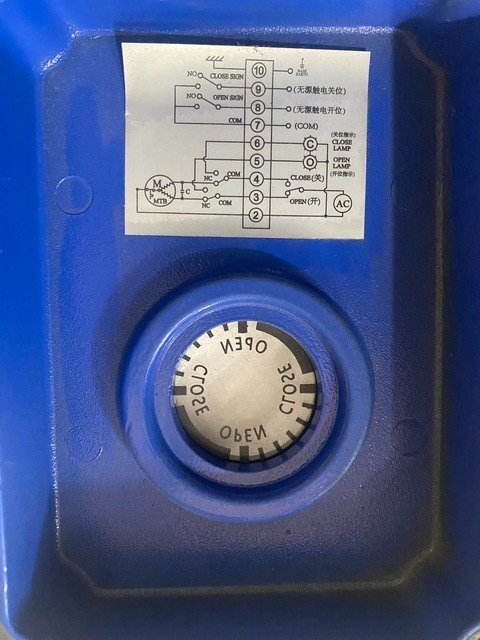

- Ô 1 là vị trí mà dây dẫn đấu nối với đường dây nối đất đảm bảo van không bị nhiễm điện trong quá trình hoạt động đảm bảo an toàn cho người vận hành
- Ô 2 là vị trí để đấu nối van với dây trung tính hay còn được gọi là dây mát
- Ô 3 là vị trí để đấu nối dây nóng để thực hiện động tác mở van
- Ô 4 là vị trí đấu nối dây nóng để thực hiện động tác đóng van
- Ô 5 là nơi để đấu dây báo đèn trạng thái mở của van
- Ô 6 là ô để đấu dây báo của đèn trạng thái đóng van
- Ô 7-8-9-10 dùng để đấu nối dây báo tín hiệu đóng mở của van
Phương pháp bảo dưỡng và bảo trì van bi điều khiển điện
Để van bi điều khiển điện có thể làm việc được ở trong một thời gian dài cũng như là hoạt động một cách hiệu quả nhất thì công tác bảo dưỡng bảo trì van là một công việc hết sức quan trọng được thực hiện bởi những người có chuyên môn kỹ thuật và để bảo trì bảo dưỡng van bi điều khiển điện chúng ta cần thực hiện các bước sau:
Kiểm tra định kỳ:
Thực hiện kiểm tra định kỳ trên van bi điều khiển điện để đảm bảo hoạt động ổn định. Kiểm tra các bộ phận như van bi, động cơ điện, bộ điều khiển, cũng như là đường dây dẫn điện và các bộ phận khác để phát hiện sự cố hoặc hỏng hóc để đưa ra hướng giải quyết kịp thời nhất
Vệ sinh và làm sạch:
Vệ sinh và làm sạch van bi điều khiển điện để loại bỏ bụi bẩn, cặn bẩn và chất cặn tích tụ. Sử dụng các chất tẩy rửa phù hợp và công cụ như bàn chải để làm sạch các bộ phận tránh các cặn bẩn đó rơi vào trong van ảnh hưởng xấu đến hoạt động của van bi điều khiển điện
Bôi trơn:
Bôi trơn các bộ phận chuyển động của van bi điều khiển điện để giảm ma sát và đảm bảo hoạt động êm ái. Sử dụng loại mỡ hoặc dầu bôi trơn phù hợp theo hướng dẫn của nhà sản xuất.
Kiểm tra và hiệu chuẩn:
Kiểm tra và hiệu chuẩn các thông số kỹ thuật của van bi điều khiển điện như áp suất, dòng điện, góc mở, và thời gian đóng mở. Điều chỉnh và hiệu chuẩn lại nếu cần thiết để đảm bảo van bi điều khiển điện luôn hoạt động một cách chính xác nhất
Thay thế bộ phận hỏng:
Với các bộ phận mà chúng ta kiểm tra thấy hư hỏng thì đưa ra hướng giải quyết cụ thể có thể là thay thế hoặc sửa chữa sao cho đảm bảo độ hiệu quả của van và tối ưu được kinh phí nhất có thể
Những lưu ý khi lựa chọn và sử dụng van bi điều khiển điện
Những lưu ý khi lựa chọn van
Để van bi điều khiển điện có thể hoạt động một cách hiệu quả trong hệ thống của chúng ta thì công việc lựa chọn van là một nhiệm vụ hết sức quan trọng và chúng ta cần xem xét những vấn đề sau để lựa chọn ra dòng van phù hợp nhất:
- Dựa theo môi trường làm việc cũng như là áp xuất của hệ thống để lựa chọn chất liệu cấu thành van
- Xem xét đường kính của đường ống để lựa chọn kích thước của van
- Dựa vào kiểu kết nối để lựa chọn ra kiểu kết nối của van. Đối với mặt bích chúng ta chú ý đến tiêu chuẩn mặt bích của đường ống là JIS, BS, ANSI, DIN để có lựa chọn chính xác nhất
- Tùy theo yêu cầu của hệ thống mà có thể chọn bộ điều khiển điện ON/OFF hay tuyến tính
Những lưu ý sử dụng van bi điều khiển điện
Khi sử dụng van bi điều khiển điện, có một số lưu ý quan trọng mà mọi người nên nhớ để đảm bảo van hoạt động tốt và có tuổi thọ cao đó là:
- Đầu tiên, hãy đảm bảo rằng bạn đã hiểu rõ về cách thức hoạt động của van và các chức năng của từng bộ phận của nó
- Lắp đặt đúng chính xác điện áp mà van đề ra tránh tình trạng cháy hư hỏng bộ điều khiển điện
- Ngoài ra, hãy kiểm tra kỹ lưỡng van trước khi sử dụng để đảm bảo không có lỗi kỹ thuật.
- Hãy tuân thủ các quy định an toàn và hướng dẫn sử dụng của nhà sản xuất.
- Việc tuân thủ các lưu ý này sẽ giúp bạn sử dụng van bi điều khiển điện một cách hiệu quả và an toàn hơn
