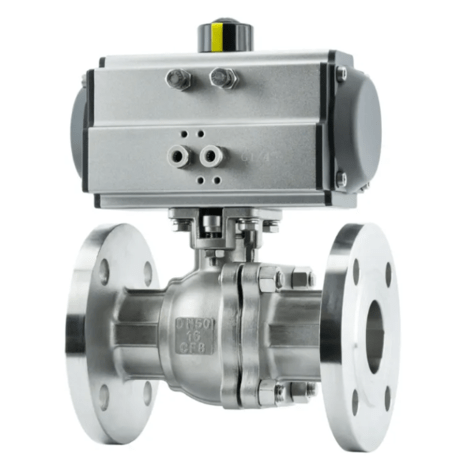

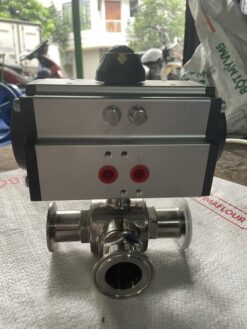

Van bi điều khiển khí nén là gì
Van bi điều khiển khí nén hay còn được biết đến với cái tên gọi khác là (pneumatic control ball valve) đây là một dòng van công nghiệp có nhiệm vụ đóng mở và điều chỉnh lượng lưu chất hoặc chất khí lưu thông qua van một cách hiệu quả và chính xác nhất. Dòng van này hoạt động được là nhờ động lượng từ khí nén được dẫn vào van với áp lực cao chính vì thế nó cho van khả năng đóng mở hệ thống một cách nhanh chóng và tự động
Có lối thiết kế là van bi nên đòng van này có thể hoạt động được ở nhiều môi trường khác nhau vơi lực tác động lên bi van nhỏ hơn so với các dòng van bi khác bên cạnh đó với bộ điều khiển khí nén được làm với phần thân bằng hợp kim nhôm giúp cho van có khả năng chịu được những tác động xấu từ bên ngoài từ đó giúp tuổi thọ của van cũng trở nên cao hơn
Thông số kỹ thuật van bi điều khiển khí nén
- Vật liệu van bi: Inox. nhựa, gang…
- Kích cỡ van: DN15 – DN600
- Áp suất khí nén: 16bar
- Bộ điều khiển: khí nén
- Dạng liên kết: Mặt bích, ren, rắc co, clamp
- Áp lực làm việc tối đa: PN10 / PN16 / PN25
- Nhiệt độ làm việc tối đa: ~120°C – 180°C
- Khí nén cấp cho bộ điều khiển: 3- 8bar
- Brand: Geko Đài Loan, Haitima Đài Loan…
- Xuất xứ: Hàn quốc, đài loan, nhật bản.
- Tình trạng hàng: Luôn có sẵn
- Bảo hành 12 tháng

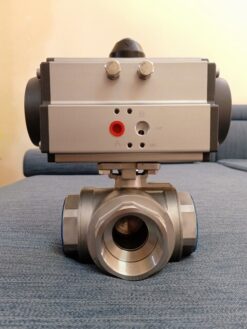

Cấu tạo của van bi điều khiển khí nén
Đối với dòng van bi điều khiển khí nén thì nó được cấu thành bởi 2 bộ phận lớn chính đó là bộ điều khiển khí nén và phần van bi được kết hợp lại với nhau và cấu tạo của từng bộ phận đó như sau:
Bộ điều khiển khí nén
Đối với phần này nó có cấu tạo tương đối đơn giản hơn so với bộ điều khiển điện tuy nhiên độ hoàn hảo của các bộ phận lại có yêu cầu cao hơn bên cạnh đó nó còn được chia làm 2 loại chính đó là bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép tuy nhiên cơ bản nó được cấu thành bằng các bộ phận chính sau:
Thân bộ điều khiển
Bộ phận này thường được làm bằng hợp kim nhôm là bộ phận bảo vệ bộ điều khiển cũng như là một phần trong khoang làm kín trong xilanh của van có nhiệm vụ giúp van tránh được những tác động tiêu cực của bên ngoài và liên kết các bộ phận khác của bộ điều khiển
Piston – thanh răng
Bộ phận này được thiết kế với một đầu là piston còn đầu còn lại là một thanh răng với nhiệm vụ chuyển lực khí nén thành tác động cơ học tác động lên trục răng để điều khiển trạng thái hoạt động của van
Trục răng
Đây là bộ phận có nhiệm vụ nhận tác động từ tanh răng và truyền tác động đó đến trục van của van bi và nó thường được làm bằng các chất liệu có khả năng chịu được lực tác động lớn như inox, thép không gỉ
Lò xo đàn hồi
Bộ phận này có nhiệm vụ khi không được cung cấp nguồn khí nén sẽ đưa van trở về trạng thái cũ (chỉ ở bộ điều khiển tác động đơn mới có).
Cấu tạo phần van bi
Bộ phận này có cấu tạo tương đối là đơn giản bao gồm các bộ phận như
Thân van bi
Với phần thân được làm bằng nhiều chất liệu khác nhau để phù hợp với nhiều môi trường làm việc khác nhau và nó có nhiệm vụ là bảo vệ van liên kết các bộ phận khác cũng như là phần liên kết trực tiếp với đường ống
Bi van
Tương tự như thân van nó cũng được làm bằng nhiều chất liệu khác nhau và thường được làm bằng các chất liệu có khả năng chống ăn mòn và xihóa cao và nó có thiết kế với dạng cầu được khoét một lỗ ở giữa có nhiệm vụ là điều chỉnh cũng như đóng mở hệ thống đường ống
Trục van
Bộ phận này là phần gắn kết giữa bộ điều khiển với bi van giúp bộ điều khiển có thể điều khiển van bi một cách dễ dàng và nó thường được làm bằng các chất liệu như inox, nhựa
Gioăng làm kín
Với nhiệm vụ chính là làm kín khít giữa thân van với bi van cho van khả năng đóng mở đường ống một cách kín khít nhất tăng độ hiệu quả của van bi khi hoạt động. Nó thường được làm bằng cao xu hoặc là nhựa dẻo
Nguyên lý hoạt động của van bi điều khiển khí nén
Do bộ điều khiển khí nén được chia làm 2 loại nên nó có 2 nguyên lý hoạt động khác nhau và cụ thể với từng loại nó có nguyên lý hoạt động như sau
Van bi điều khiển khí nén tác động đơn
Khi ở trạng thái bình thường thì van đang ở trạng thái đóng khi chúng ta muốn mở van thì cung cấp nguồn khí nén vào bên trong van và khí nén nó được nằm ở giữa hai piston của van qua đó đẩy hai piston ra đầu của bộ điều khiển và nén lò xo hai bên lại
Từ đó thành răng trên piston sẽ tác động lực lên trục răng tạo chuyển động xoay lên trục răng và làm xoay trục tác động lên bi van từ đó điều chỉnh được lưu lượng của dòng chảy
Khi muốn đóng van chỉ cần ngưng cung cấp khí nén vào trong bộ điều khiển từ đó lò xo sẽ tác động một lực ngược lại so với khi chúng ta mở van 2 piistpn sẽ được ép lại với nhau trục van xoay một chiều ngược lại với khi quay van được đóng lại hoàn toàn
Tuy nhiên với dòng nay này nó lại đòi hỏi lực khí nén để mở van khá mạnh để có thể vận hành được van do lực đó không chỉ tác động đến mình van mà nó còn tác động đến cả lò xo để ép nó lại nữa
Van bi điều khiển điện tác động kép
Với dòng van này thì nó có cơ cấu hoạt động tương đối giống với bộ điều khiển khí nén tác động đơn và cụ thể nó được hoạt động theo những bước sau
Khi ở trạng thái bình thường van đang đóng thì 2 piston ở sát gần nhau chúng ta cung cấp khí nén vào trong khoang mở nằm giữa hai piston để đẩy 2 piston ra xa và tác động lực lên trục van từ đó điều khiển van được mở hoàn toàn một cách nhanh chóng và chính xác
Khi muốn đóng van thì chúng ta cung cấp nguồn khí nén vào khoang giữa hai đầu piston với thân van nén hai piston sát lại với nhau đồng thời lực từ hai thanh răng tác động lên trục van một lực ngược lại so với khí mở từ đó van được đóng lại hoàn toàn
Tuy nhiên với bộ điều khiển này cần lực tuy nhỏ hơn so với bộ điều khiển tác động đơn tuy nhiên phương pháp lắp đặt cũng như là vận hành có phần phức tạp hơn
Các phụ kiện thường đi kèm với bộ điều khiển khí nén

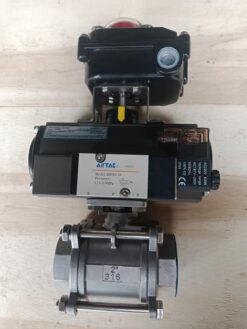

Công tắc hành trình
Đây là bộ phận được gắn ở trên đầu của bộ điều khiển khí nén có nhiệm vụ là hiển thị một cách trực quan trạng thái hoạt động của van bi điều khiển khí nén từ đó giúp cho người vận hành có thể nắm bắt một cách chính xác nhất về van
Bộ điều khiển khí nén tuyến tính
Đây là phụ kiện sử dụng tín hiệu điện 4-20ma để điều chỉnh van bi điều khiển khí nén theo nhiều góc độ khác nhau không chỉ đơn thuần là đóng và mở
Nó rất được ưa chuộng ở các hệ thống đường ống cần sự điều tiết của van
Van điện từ khí nén
Đây là bộ phận giúp cho người điều khiển có thể vận hành van một cách tự động bằng van điện từ giúp cho người vận hành có thể hoạt động một cách hiệu quả hơn van bằng lực điện từ

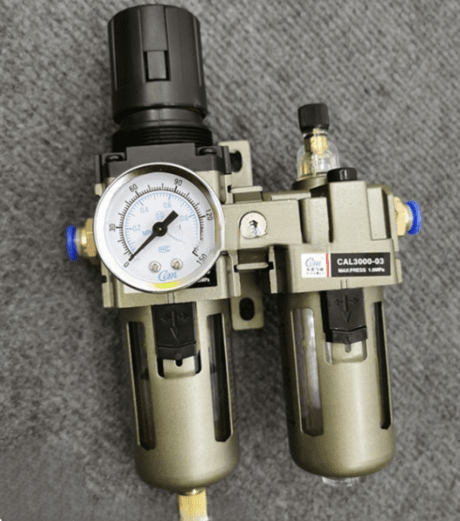

Bộ lọc khí nén
Với bộ phận này giúp cho chúng ta có thể lọc được các tạp chất lẫn hơi nước ở bên trong khí nén và cho vào trong van lượng khí nén khô và sạch nhất giúp cho các linh kiện bên trong van bi điều khiển khí nén tránh được các hư hỏng không đáng có cũng như là giúp tăng tuổi thọ vận hành của van điều khiển khí nén
Tiêu âm
Tiêu âm được tiết kế là một đầu lọc khác nhỏ gọn được dùng để lắp đặt ở đầu xả khí của van làm giảm tiếng ồn từ van tác động lên môi trường xung quanh van một cách hiệu quả
Vác dòng van bi điều khiển khí nén hiện nay
Hiện nay với dòng van bi điều khiển khí nén thì có rất nhiều loại làm việc trong nhiều môi trường khác nhau và dưới đây là một số dòng van bi điều khiển khí nén chính:
Van bi nhựa điều khiển khí nén
Với dòng van bi nhựa điều khiển khí nén thì có phần van bi được chế tạo bằng chất liệu là nhựa PVC, upvc, cpvc có khả năng chịu được oxy hóa và ăn mòn thích hợp được lắp đặt ở các đường ống nước hoặc hóa chất
Tuy nhiên bên cạnh đó thì với chất liệu nhựa thì nó có khả năng chống chịu với nhiệt độ cũng như là áp suất tương đối kém hơn so với các dòng van bi bằng kim loại khác nên người sử dụng hết sức lưu ý khi sử dụng

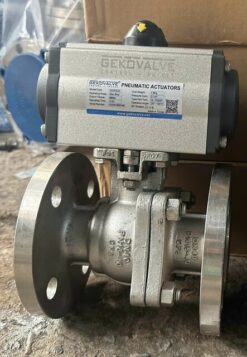

Van bi inox điều khiển khí nén
Đây là dòng van bi điều khiển khí nén được thiết kế bằng các chất liệu inox cao cấp như 316, 304 cho van khả năng chịu nhiệt độ cũng như là áp suất ở mức tuyệt vời bên cạnh đó nó còn có khả năng chống chịu oxy hóa và chống ăn mòn tốt hoạt động tốt ở các môi trường như hóa chất, lưu chất, hơi, khí …
Do được làm bằng chất liệu inox nên dòng van này có giá thành khá cao so với các các dòng van khác
Van bi gang điều khiển khí nén
Với chất liệu phần thân được làm bằng gang nên cho van có giá thành hợp lý hơn so với dòng van inox thường được lắp đặt ở các hệ thống đường ống với kích thước lớn trong công nghiệp và cũng như inox nó cũng có khả năng chịu nhiệt độ và áp suất cao cũng như khả năng chống chịu ăn mòn tốt
Tuy nhiên những ưu điểm đó của nó cũng như là tuổi thọ có kém đôi phần so với vật liệu inox
Van bi điều khiển khí nén được dùng để làm gì
Van bi điều khiển khí nén được rất nhiều các hệ thống đường ống ưa chuộng bởi những ưu điểm của bộ điều khiển khí nén cũng như là phần van bi và dưới đây là một số ứng dụng phổ biến của nó:
- Van bi điều khiển khí nén được sử dụng để điều tiết nước ở trong các tòa nhà các khu dân cư
- Trong lĩnh vực công nghiệp nó được dùng trong việc điều tiết cũng như là đòng mở các đường ống trong các nhà máy các xí nghiệp
- Được ứng dụng trong ngành dầu khí với áp suất cũng như là nhiệt độ làm việc luôn ở mức cao
- Được sử dụng trong các nhà máy chế biến thực phẩm và điều chế dược phẩm
- Trong các hệ thống đường ống dẫn hơi trong các nhà máy xí nghiệp
- Được sử dụng trong các hệ thống PCCC cũng như là điều hòa không khí
- Trong các hệ thống đường ống dẫn dầu thủy lực hoặc khí nén các vị trí có áp suất rất cao
- Và nó còn được ứng dụng trong rất nhiều các ngành nghề khác nữa
Lý do nên dùng van bi điều khiển khí nén
Chúng ta có thể bắt gặp van bi điều khiển khí nén một cách dễ dàng ở nhiều hệ thống đường ống khác nhau cũng như là ở nhiều môi trường làm việc khác nhau. Không phải ngẫu nhiên mà sự xuất hiện của nó lại được bắt gặp một cách thường xuyên đến như vậy mà do nó sở hữu những ưu điểm như:
- Van bi điều khiển khí nén cho người vận hành khả năng điều khiển hệ thống một cách nhanh chóng và chính xác hơn rất nhiều so với các bộ điều khiển khác
- Dòng van này còn cho chúng ta khả năng hoạt động một cách dễ dàng ở trong các hệ thống đường ống mà có áp suất lớn
- Van có khả năng hoạt động được trong nhiều môi trường khác nhau từ các môi chất ăn mòn đến các chất oxy hóa khác nhau
- Van có thiết kế và kích thước tương đối nhỏ gọn thuận tiện cho người vận hành công tác lắp đặt và bảo dưỡng van
- Với nhiều ưu điểm như trên cho van có tuổi thọ khá cao hoạt động bền bỉ trong một thời gian dài
- Van bi điều khiển khí nén có giá thành rẻ hơn so với van bi điều khiển điện
Tuy nhiên bên cạnh những ưu điểm lớn đó thì dòng van bi điều khiển khí nén còn một số hạn chế đó là:
Có có thời gian đóng mở rất nhanh chỉ vài giây nên nó không thường được lắp đặt ở các hệ thống đường ống không chịu được sự tăng áp hoặc giảm áp đột ngột
Van không làm việc được trong các hệ thống đường ống chứa tạp chất vì dễ gây tắc nghẽn van bi
Xem thêm >>> van bướm tay gạt
Phương pháp lắp đặt và bảo dưỡng van bi điều khiển khí nén
Phương pháp lắp đặt van bi điều khiển khí nén
Để van bi điều khiển khí nén có thể hoạt động một cách hiệu quả cũng như là ổn định nhất có thể trong hệ thống của mình thì người vận hành cần lắp đặt van theo đúng các bước sau:
Xác định vị trí lắp đặt
Đầu tiên người vận hành cần xác định được vị trí chuẩn bị để lắp đặt van bi điều khiển khí nén sao cho van khi đưa vào hoạt động mang lại độ hiệu quả cao cho hệ thống cũng như là thuận tiện cho việc lắp đặt và bảo dưỡng van
Lựa chọn van bi điều khiển khí nén
Tiếp đến chúng ta quan sát hệ thống để đưa ra sự lựa chọn về van bi điều khiển khí nén sao cho hợp lý nhất với hệ thống đường ống đảm bảo độ hiệu quả khi van hoạt động
Chuẩn bị lắp đặt
Chúng ta tiến hành vệ sinh mối nối giữa van và hệ thống đường ống để lắp đặt van một cách hoàn hảo nhất và chuẩn bị các dụng cụ để lắp đặt van
Lắp đặt van
Chúng ta tiến hành lắp đặt van điều khiển khí nén vào hệ thống đường ống một cách chính xác và chắc chắn nhất có thể đảm bảo lưu chất hoặc chất khí không bị rò rỉ ra ngoài
Lắp đặt đường dây khí nén
Tiếp theo chúng ta tiến hành kết nối hệ thống khí nén với van đảm bảo đường ống khí nén được thống suốt và không bị rò rỉ ra ngoài
Kiểm tra
Cuối cùng chúng ta vận hành thử van xem van bi điều khiển khí nén có hoạt động một cách chính xác không để đưa van vào hoạt động
Xem thêm >> van bi ba ngả
Phương pháp bảo dưỡng van bi điều khiển khí nén
Để van có thể hoạt động một cách hiệu quả trong một thời gian dài thì việc chúng ta cần hết sức lưu tâm là công tác bảo dưỡng bảo trì van và để làm tốt được công tác đó thì chúng ta cần thực hiện theo các bước sau:
- Đầu tiên chúng ta tiến hành kiểm tra van xem van có bất thường gì không để đưa ra hướng giải quyết một cách kịp thời
- Đặc biệt với dòng van này do có thời gian đóng mở rất nhanh nên không tránh được các bánh răng phải chịu các lực rất mạnh tác động nên nó có thể bị hư hỏng sau một thời gian dài sử dụng
- Kiểm tra các đường ống dẫn khí nén xem có bị rò rỉ ở đâu để thay thế hoặc sửa chữa tại vị trí đó
- Bôi trơn các vị trí chuyển động để van có thể hoạt động một cách mượt mà và có độ bền cao
- Ghi chép các thời gian bảo dưỡng để nắm rõ và lên lịch để bảo dưỡng van một cách hợp lý
Những lưu ý khi lựa chọn và sử dụng van bi điều khiển khí nén
Những lưu ý khi lựa chọn van bi điều khiển khí nén
Để van bi điều khiển khí nén có thể hoạt động một cách tối ưu nhất trong hệ thống đường ống của chúng ta thì việc lựa chọn van là vô cùng quan trọng và những lưu ý dưới đây sẽ giúp mọi người có được cái nhìn cũng như sự lựa chọn chính xác nhất:
Môi trường làm việc:
Chúng ta chú ý đến môi trường làm việc của van mở những mặt như áp suất, nhiệt độ, môi chất làm việc để lựa chọn ra chất liệu cấu thành van bi hợp lý nhất
Kích thước van
Tiếp theo dựa vào kiểu kết nối cũng như là đường kính của đường ống để lựa chọn ra dòng van bi điều khiển khí nén thích hợp
Áp suất khí nén
Dựa vào áp suất khí nén tại vị trí mà người vận hành muốn lắp đặt. Đối với vị trí mà có nguồn khí nén với áp lực k quá cao thì ưu tiên dùng bộ điều khiển tác động kép để đảm bảo độ hiệu quả của van khi làm việc tuy nhiên phương pháp vận hành nó có phần khó khăn hơn
Còn với vị trí mà có nguồn khí nén với áp lực cao thì nên sử dụng bộ điều khiển khí nén tác động đơn để có phương thức lắp đặt cũng như vận hành dễ dàng hơn
Những lưu ý khi sử dụng van bi điều khiển khí nén
Đối với dòng van này chúng ta có một số lưu ý sau để van có thể vận hành van một cách tốt nhất:
- Lắp đặt đúng dòng van mà hệ thống đường ống yêu cầu đề ra
- Nắm rõ phương thức và lắp đặt van một cách chính xác
- Người vận hành phải hiểu rõ về van cũng như từng bộ phận và chức năng của nó
- Thường xuyên kiểm tra van để tránh những hư hỏng không đáng có đến hệ thống đường ống
