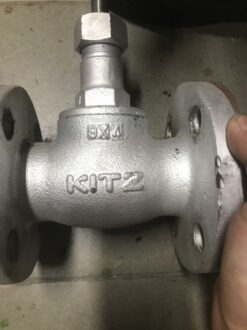

Van cầu

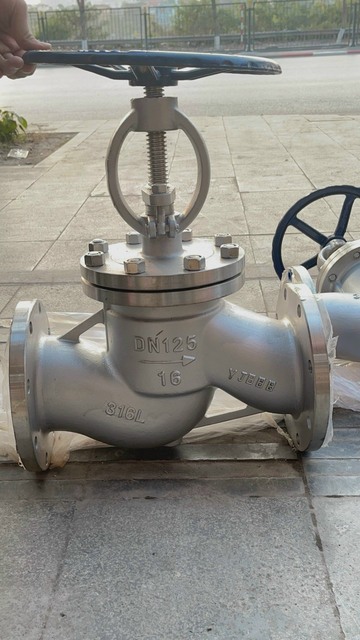

Van cầu là gì

Van cầu hay được biết đến với tên gọi tiếng anh là (globe valve) là một dòng van công nghiệp có nhiệm vụ chính của nó là đóng mở cũng như là điều tiết dòng chảy quan van giúp người vận hành có thể vận hành van một cách hiệu quả hơn.

Dòng van này được chuyên dùng trong việc là điều tiết hiệu quả hơn rất nhiều so với các dòng van khác tuy nhiên thì khi dòng chảy đi qua van khi van mở thì áp suất cũng như là lưu lượng bị giảm so với các dòng van khác

Đúng như cái tên của nó dòng van này được thiết kế theo hình dạng cái cầu ngã và được đóng mở theo phương thẳng đứng của trục van cho van làm việc được ở nhiều môi trường làm việc khác nhau những vị trí mà áp suất lớn cũng như môi trường khắc nhiệt như hơi nóng, hóa chất, khí, ….

Thông số kỹ thuật của van cầu

• Kích thước của van: DN15 – DN1200
• Vật liệu chế tạo: Gang, inox, thép, đồng
• Trục và đĩa van: inox, thép không rỉ, các hợp kim
• Kiểu kết nối: Nối ren hoặc lắp bích
• Bộ điều khiển: tay quay, điều khiển điện, điều khiển khí nén
• Tiêu chuẩn mặt bích kết nối: JIS, BS, ANSI, DIN
• Nhiệt độ: – 20⁰C ~ 450⁰C
• Áp lực: PN16, PN25
• Môi trường hoạt động: Nước, hơi, khí, xăng dầu, hóa chất.
• Thương hiệu: Hàn Quốc, Đài Loan, Trung Quốc, Malaysia
• Tình trạng hàng: có sẵn
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động của van cầu

Cấu tạo của van cầu

Đối với dòng van cầu thì nó có tương đối là nhiều chủng loại chất liệu cũng như là kiểu dáng khác nhau tuy nhiên thì nhìn chung nó được cấu tạo gồm các phần chính sau:

Thân van:

Thân van được làm bằng nhiều chất liệu khác nhau như gang, thép, inox, đồng  ..và nó có hình dạng đường dẫn lưu chất bên trong có hình dấu ngã và có hai đầu của thân van thường là 2 mặt bích để giúp cho van cầu có thể kết nối một cách dễ dàng với hệ thống đường ống

Bên cạnh đó thì nó còn có nhiệm vụ là hết nối với các bộ phận khác của van để tạo nên một khối hoàn chỉnh giúp bảo vệ các chi tiết khỏi các tác động tiêu cực từ bên ngoài

Trục van:

Trục van thường được làm bằng chất liệu là inox hoặc là thép không gỉ vác có các ren xoắn xung quanh trục để giúp cho van có thể hoạt động một cách dễ dàng thông qua bộ điều khiển và nó cũng được lắp trực tiếp vào phần đĩa van để thực hiện được việc đóng mở của van

Đĩa van:

Với bộ phận này nó thực hiện nhiệm vụ chính là đóng mở van và thường được làm bằng chất liệu inox hoặc là thép không gỉ do nó phải liên tục tiếp xúc với môi trường làm việc cũng như là chịu trực tiếp áp suất từ đó nên nó phải chịu được các tác động lớn cũng như là chống chịu ăn mòn cực kỳ tốt

Nắp van:

Nắp van thường được làm cũng chất liệu với thân van và nó giúp cho cố định trục van cũng như là đĩa van vào thân van một cách chắc chắn nhất

Với phần nắp van này giúp chúng ta có thể bảo dưỡng, sửa chữa van một cách dễ dàng mà không phải tháo cả phần van ra mà chỉ cần tháo nắp van giúp cho công tác bảo dưỡng được diễn ra một cách dễ dàng hơn

Gioăng làm kín:

Đây là bộ phận được làm bằng các vật liệu là cao su tổng hợp như là EPDM, PTFE cho khả năng chịu nhiệt cũng như là có độ bền và tính làm kín cao

Nó được xuất hiện trong rất nhiều các mối nối trong van như là thân van với nắp van, nắp van với trục van, đĩa van với thân van và một số dòng còn có thân van với hệ thống đường ống giúp cho van hoạt động một cách hiệu quả hơn tránh tình trạng rò rỉ lưu chất ra bên ngoài van

Bộ điều khiển:

Đối với dòng van này thì nó được điều khiển bằng nhiều bộ điều khiển khác nhau như là bộ điều khiển tay quay thông dụng tuy nhiên thời gian để người vận hành bằng bộ điều khiển tay quay thường tương đối là lâu

Vậy nên chúng ta có các bộ điều khiển tự động như là bộ điều khiển bằng điện và bộ điều khiển bằng khí nén giúp cho công tác vận hành van được diễn ra một cách dễ dàng hơn

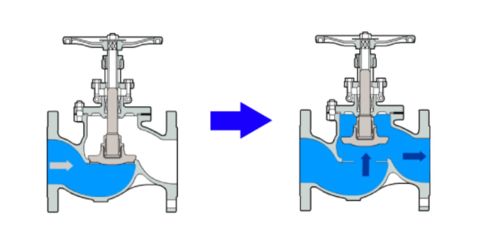

Nguyên lý hoạt động của van cầu

Đối với dòng van cầu thì nó có nguyên lý để vận hành tương đối là dễ hiểu và nó được hoạt động theo các bước như sau:

Khi van đang ở trạng thái ban đầu là đóng trục van cũng như là đĩa van đang ở vị trí thấp nhất và khi chúng ta xoay vô lăng theo chiều kim đồng hồ thì trục van với các ren xoắn sẽ ăn khớp với vô lăng và được nâng lên một cách từ từ và van từ đó cũng được mở dần và khi trục van đi đến giới hàn mở của nó thì ta dừng lại van được mở hoàn toàn

Ngược lại khi chúng ta muốn đóng van thì xoay vô lăng theo chiều ngược với kim đồng hồ từ đó thì đĩa van cũng như là trục van được từ từ hạ xuống và van cũng từ đó mà đóng một cách từ từ và khi đến điểm giới hạn cuối cùng thì chúng ta dừng xoay van lại và van được đóng hoàn toàn

Ưu và nhược điểm của dòng van cầu

Đối với từng sản phẩm thì chúng ta đều có những ưu điểm cũng như là nhược điểm khác nhau và để xem xét xem dòng van cầu có thực sự hiệu quả trong hệ thống của chúng ta hay không thì những ưu, nhược điểm dưới đây sẽ giúp cho chúng ta trả lời câu hỏi đó

Ưu điểm của van cầu

Với dòng van cầu thì nó có sự nổi bật hơn so với các dòng van khác bởi những đặc điểm như là:

• Van cầu có khả năng đóng mở và đặc biệt là điều tiết hiệu quả hơn nhiều so với các dòng van khác
• Van có khả năng hoạt động tốt trong các môi trường có áp suất cao
• Do sử dụng ren xoắn nên lực để đóng mở van với bộ tay quay tương đối nhẹ
• Phương pháp vận hành và điều khiển van tương đối là dễ dàng
• Sử dụng kết nối mặt bích và ren thuận tiện và dễ dàng trong công tác lắp đặt
• Với phần nắp van giúp người vận hành bảo dưỡng sửa chữa van một cách thuận tiện hơn
• Van cầu thường được sử dụng trong các đường ống có áp suất làm việc cũng như là nhiệt độ hoạt động cao

Nhược điểm của van cầu

Bên cạnh những ưu điểm lớn đó thì van cầu vẫn còn một số điểm hạn chế như là:

• Van cầu có kích thước cũng như là khối lượng tương đối nặng gây cản trở trong quá trình lắp đặt van
• Dòng van này khi mở có áp suất cũng như là lưu lượng khi đi qua van không lớn bằng các dòng van khác
• Với bộ điều khiển tay quay thì chúng ta có thời gian vận hành để điều khiển van tương đối lâu

Xem thêm >>>> van bướm

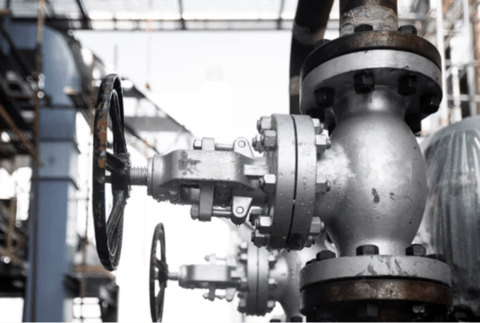

Van cầu được sử dụng để làm gì

Chúng ta có thể bắt gặp van cầu ở rất nhiều các hệ thống đường ống khác nhau với các môi trường làm việc khác nhau và dưới đây là một số ứng dụng phổ biến của dòng van cầu:

• Van cầu được sử dụng trong các hệ thống đường ống hơi nóng trong các lò hơi
• Van được sử dụng trong các đường ống trong các nhà máy chế biến và lọc hóa dầu
• Được sử dụng trong các nhà máy trong các khu công nghiệp với các đường ống có kích thước lớn và áp suất làm việc cao
• Sử dụng trong các ngành khí hơi các môi trường mà cần độ kín của van khi làm việc là rất lớn
• Trong các ngành chế biến thực phẩm cũng như là điều chế dược phẩm

Bên cạnh đó nó còn được sử dụng trong rất nhiều các ngành khác nữa

Các dòng van cầu phổ biến hiện nay

Đối với dòng van cầu thì nó có rất nhiều các biến thể khác nhau của nó để phù hợp với nhiều môi trường làm việc cũng như là yêu cầu hoạt động của người vận hành:

Phân loại theo chất liệu

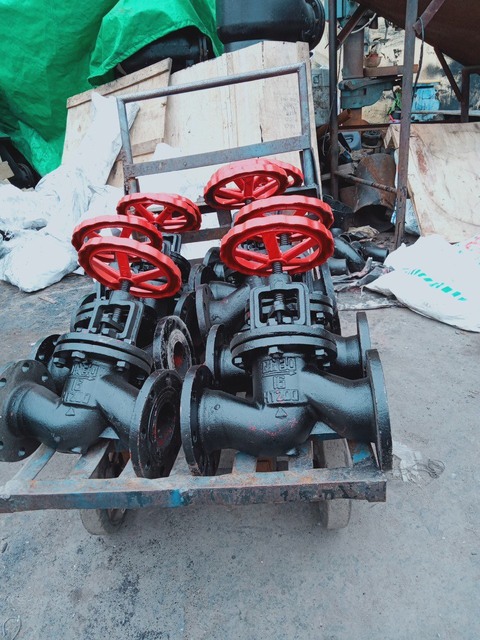

Van cầu gang

Đây là dòng van cầu mà chúng ta thường xuyên bắt gặp ở các hệ thống đường ống công nghiệp với kích thước của van tương đối lớn cũng như là khả năng chịu nhiệt độ và áp suất của nó ở mức tương đối là cao và nó còn có giá thành rẻ hơn tương đối so với các chất liệu khác

Van cầu đồng

Với dòng van cầu đồng thì nó được chế tạo với các kích thước tương đối ở mức trung bình là tương đối nhỏ và vừa giúp cho van có khả năng vận hành tốt ở các hệ thống có áp suất cao và nhiệt độ lớn như các lò hơi và dòng van cầu đồng được sử dụng rất nhiều ở trong các hệ thống đường ống nước cho độ hiệu quả khi sử dụng cao

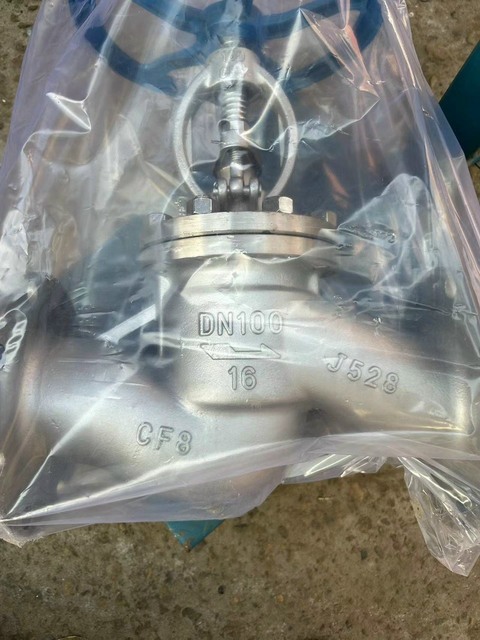

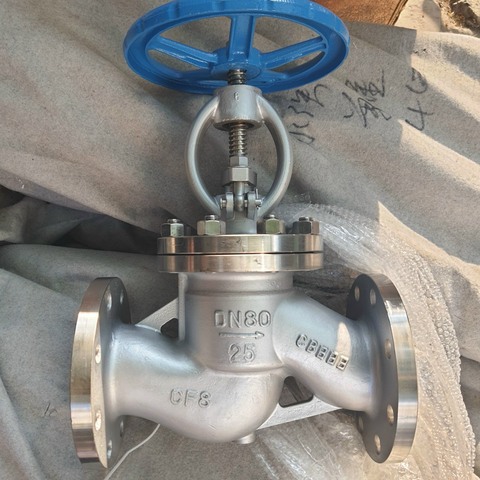

Can cầu inox

Do van được làm bằng chất liệu inox cao cấp như là 201,304,316 cho nó khả năng chống ăn mòn cũng như là chịu được áp lực cũng như là nhiệt độ làm việc của hệ thống tương đối cao cho van khả năng vận hành tốt ở nhiều các môi trường làm việc khác nhau và chống chịu tốt với các tác động tiêu cực từ bên ngoài

Tuy nhiên dòng van này lại có giá thành tương đối cao so với các dòng van khác tuy nhiên điều đó hoàn toàn là xứng đáng với những ưu việt mà chất liệu inox mang lại

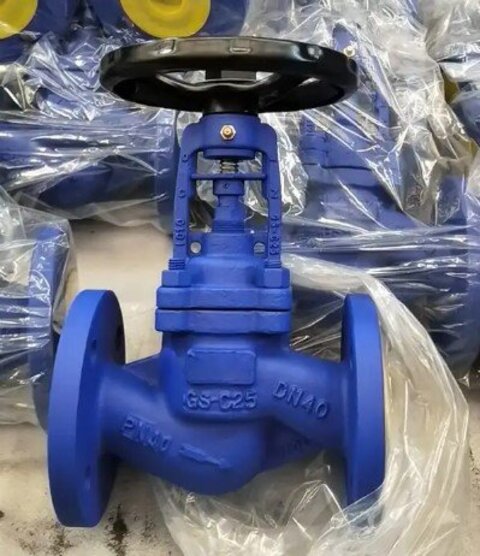

Van cầu thép

Với phần thân van được làm bằng chất liệu là thép với chất lượng cao nên nó có khả năng chịu được nhiệt độ và áp suất làm việc lớn hơn so với chất liệu inox và thường được thiết kế với các kích thước dòng van lớn tuy nhiên thì khả năng chống chịu ăn mòn cũng như là không tác dụng với các chất hóa học có phần kém hơn so với vật liệu inox

Phân loại theo bộ điều khiển

Van cầu điều khiển tay quay

Đây là dòng van mà chúng ta có thể bắt gặp một cách dễ dàng ở trong nhiều các hệ thống đường ống khác nhau với bộ điều khiển tay quay cho chúng ta khả năng vận hành van một cách dễ dàng và chi phí của nó cũng thấp hơn so với các dòng van khác

Tuy nhiên với dòng van này thì nó có thời gian để điều khiển được van tương đối là dài và khó mà có thế vận hành được ở các vị trí mà người điều khiển khó tiếp cận được

Van cầu điều khiển điện

Với dòng van này thì nó sử dụng nguồn điện để điều khiển van cho van thời gian vận hành một cách nhanh chóng và chính xác bên cạnh đó thì nó còn có thể giúp cho van có khả năng đóng mở ở các hệ thống mà người vận hành khó mà tiếp cận được như các vị trí ở trên cao cũng như là ngầm dưới đất cho hệ thống khả năng tự động hóa trong khi làm việc

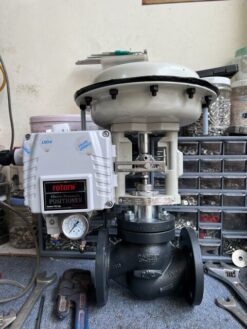

Van cầu điều khiển khí nén

Đây là bộ điều khiển được dùng để khắc phục nhược điểm của dòng van cầu là có thời gian vận hành lâu thì với bộ điều khiển khí nén cho van có thể vận hành một cách nhanh chóng thích hợp ở các vị trí lắp đặt mà có nguồn khí nén sẵn thuận tiện cho người sử dụng van điều khiển ở các vị trí khác nhau mà không cần tiếp cận đến van

Phân loại theo kiểu cấu tạo

Van cầu chữ ngã

Đây là dòng van cầu được xuất hiện nhiều nhất với phần thân có hình dạng như dấu ngã và trục van được nằm theo phương thẳng đứng và chiều của dòng chảy là từ dưới lên cho độ hiệu quả khi vận hành cao thường được sử dụng trong các hệ thống hơi nóng với áp suất làm việc và nhiệt độ cao

Van cầu chữ y

Với lối thiết kế đặc biệt giống như là chữ y và phần trục van được nằm chéo một góc 45 độ so với đường ống bên cạnh đó thì giảm bớt được độ ngã giúp cho dòng chảy khi qua van được thẳng hơn qua đó giảm độ ảnh hưởng của van lên áp suất và lưu lượng lưu chất khi đi qua van

Van cầu góc

Đây là dạng van cầu đặc việt với 2 đầu của van cầu được nằm vuông góc với nhau và phần trục van được nằm thẳng hàng với lại một đầu của van, nó thường được lắp đặt ơ các vị trí đường ống mà cần sự chuyển hướng giúp người sử dụng tiết kiệm được chi phí khi không phải sử dụng thêm cút đề chuyển hướng dòng chảy

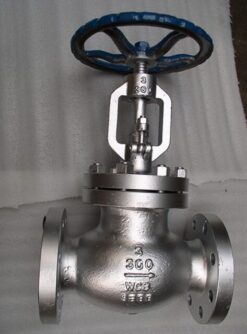

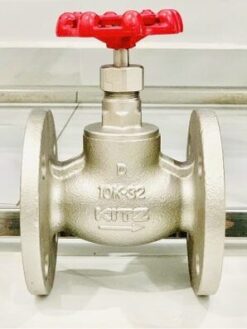

Van cầu dạng bầu

Với dòng van cầu này thì nó được thiết kế với phần bên ngoài có hình dạng tròn tuy nhiên thì bên trong thì nó lại có cấu tạo giống như là van cầu nhữ ngã nó thường được thiết kế với các kích thước van tương đối là nhỏ giúp thuận tiện trong công tác chế tạo van

Phân loại theo kiểu kết nối

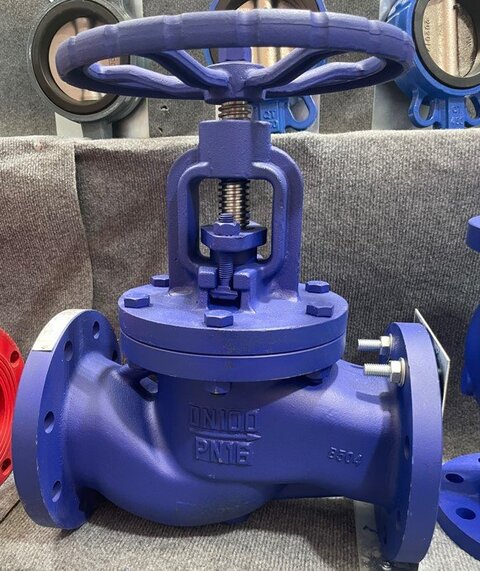

Van cầu kết nối mặt bích

Đây là dạng kết nối mà chúng ta có thể thấy một cách dễ dàng nhất với kiểu kết nối mặt bích có thể bắt gặp một cách dễ dàng ở các hệ thống đường ống khác nhau cho một kết nối chắc chắn và phương pháp để lắp đặt cũng dễ dàng đặc biệt nó rất hiệu quả ở các hệ thống đường ống mà có kích thước van lớn

Bên cạnh đó thì với kết nối này cho van kết nối với đường ống được chắc chắn hơn và tránh được tình trạng lưu chất bên trong bị rò rỉ ra ngoài tạo nên một hệ thống hoàn chỉnh

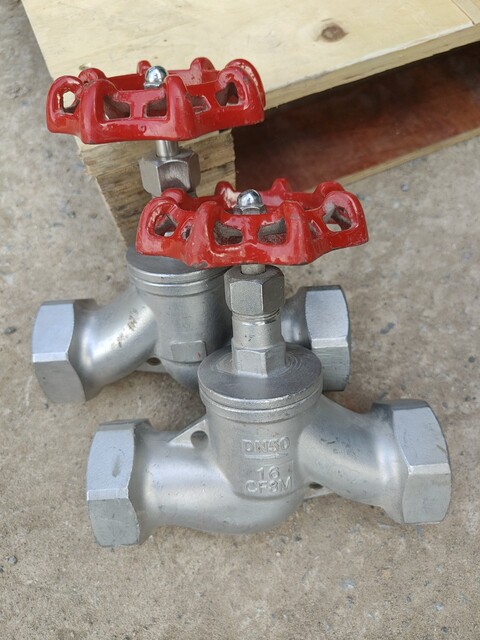

Van cầu kết nối ren

Với kiểu kết nối bằng ren thường được xuất hiện ở các đường ống có kích thước tương đối nhỏ giúp người vận hành có khả năng lắp đặt một cách dễ dàng bên cạnh đó thì khối lượng và kích thước của nó cũng nhẹ hơn so với kết nối mặt bích cho công tác lắp đặt của người sử dụng trở nên dễ dàng hơn

Phương pháp lắp đặt van cầu

Để có thể lắp đặt van cầu một cách chuẩn chỉnh nhất và vận hành một cách tốt nhất tránh các sự cố không mong muốn sảy ra thì người sử dụng nên lắp đặt van cầu theo các bước sau đây:

Lựa chọn vị trí lắp đặt

Đầu tiên chúng ta lựa chọn vị trí để lắp đặt sao cho vị trí đó đem lại độ hiệu quả khi van vận hành được cao nhất cũng như tại vị trí đó lựa chọn ra nơi mà thuận tiện nhất trong công tác lắp đặt cũng như là bảo trì bảo dưỡng van sau này

Lựa chọn van

Tiếp đến chúng ta lựa chọn dòng van cầu sao cho nó hợp lý nhất với môi trường làm việc và kiểu vận hành của hệ thống đường ống

Chuẩn bị lắp đặt

Chúng ta chuẩn bị các dụng cụ để lắp đặt van vào hệ thống đường ống như vờ lê, bulong, ..và với kết nối ren nên chuẩn bị thêm băng tan để thêm phần chắc chắn cho môi nối

Bên cạnh đó cúng làm sạch bề mặt kết nối giữa van với đường ống tránh các tạp chất ảnh hưởng đến chất lượng mối nối

Lắp đặt

Chúng ta tiến hành lắp đặt van vào hệt thống đường ống chú ý là phải lắp đúng điều dòng chảy mà van đề ra và đảm bảo van được kết nối vào hệ thống đường ống một cách chắc chắn nhất tránh tình trạng lưu chất trong van cầu bị rò rỉ ra ngoài

Đấu nối bộ điều khiển

Với các bộ điều khiển tự động như là điều khiển điện hoặc điều khiển khí nén thì chúng ta tiến hành đấu nối nguồn điện hoặc là khí nén thì chúng ta tiến hành cấp nguồn điện và khí nén vào van để van có thể vận hành được

Kiểm tra

Cuối cùng chúng ta tiến hành test thử van xem van có hoạt động đúng như là yêu cầu để ra hay không để có thể đưa van cầu vào hoạt động

Phương pháp bảo trì bảo dưỡng van cầu

Để van cầu có thể hoạt động bền bỉ được ở trong thời gian dài thì chúng ta rất cần chú trọng đến các biện pháp bảo dưỡng bảo trì và dưới đây là các bước để bảo trì van:

Kiểm tra định kỳ

Việc kiểm tra định kỳ là một công việc hết sức qua trọng giúp cho chúng ta nắm bắt được tình trạng hoạt động của van cũng như là các chi tiết bên ngoài như là bulong, đai ốc sau một thời gian dài hoạt động để sớm nắm bắt được các bất thường từ đó đưa ra các biện pháp khắc phục kịp thời nhất

Bảo dưỡng bên trong

Sau một thời gian sử dụng van dài thì chúng ta nên tháo nắp van để kiểm tra cũng như là bảo dưỡng các bộ phận ở phía bên trong của van cầu

Với các dòng van khác thì việc này cần thực hiện bằng biện pháp là tháo cả van để thực hiện được việc đó tuy nhiên với dòng van cầu thì chúng ta chỉ cần tháo nắp van là hoàn toàn có thể bảo dưỡng được các bộ phận bên trong van

Chú ý đến việc là quan sát sự ăn mòn của đĩa van cũng như là các gioăng của van cầu sau thời gian dài hoạt động dễ bị ăn mòn để đưa ra biện pháp thay thế hoặc là sửa chữa

Sau đó chúng ta vệ sinh lại các chi tiết và lắp đặt van vào lại vị trí củ đảm bảo các kết nối chính xác và chắc chắn nhất

Tra dầu bôi trơn

Việc tra dầu bôi trơn là một việc hết sức quan trọng nó vừa giúp cho van được hoạt động một cách trơn tru hơn mà nó còn có thể giúp bảo vệ các chi tiết đó tránh được các tác động tiêu cực từ môi trường bên ngoài gây ra cho van

Ghi chép thời gian bảo dưỡng

Khi chúng ta bảo dưỡng van xong phải ghi chép đầy đủ thời gian lại để nắm bắt cũng như là xác định được thời gian chính xác để bảo dưỡng van trong lần tiếp theo

Những lưu ý khi lựa chọn và sử dụng van cầu

Những lưu ý khi lựa chọn van cầu

Để có thể lựa chọn một dòng cầu thích hợp nhất với hệ thống của mình thì chúng ta cần hết sức lưu ý tới các vấn đề như:

Chất liệu van cầu

Dựa vào các yếu tố như môi trường làm việc nhiệt độ làm việc áp suất tại vị trí mà van hoạt động để lựa chọn ra chất liệu van phù hợp nhất đối với hệ thống của mình

Kiểu dáng của van cầu

Lựa chọn kiểu dáng của van cầu sao cho thích hợp nhất với hệ thống đường ống đặc biệt với dòng van này thì nó được thiết kế thêm một kiểu loại đó là va cầu góc rất thích hợp để lắp đặt ở các vị trí cần chuyển hướng đem lại độ hiệu quả cao thiết kiệm được chi phí cho hệ thống

Kích thước và kiểu kết nối

Lựa chọn van cầu có kích thước đúng với lại vị trí cần lắp đặt van bên cạnh đó thì kiểu kết nối cũng quan trọng không kém xem sét xem kiểu kết nối ở đó là mặt bích hay là ren để đưa ra sự lựa chọn hợp lý nhất

Đặc biệt với kết nối mặt bích chúng ta rất cần chú ý đến tiêu chuẩn mặt bích là BS, JIS, ANSI, DIN để có thể lắp đặt một cách chính xác nhất

Bộ điều khiển

Chúng ta lựa chọn bộ điều khiển sao cho hợp lý nhất với hệ thống với các đường ống có kích thước lớn và hay vận hành thì chúng ta nên ưu tiên sử dụng các bộ điều khiển tự động để có thời gian vận hành nhanh hơn và sự tự động hóa cũng trở nên dễ dàng hơn

Những lưu ý khi sử dụng van cầu

Để sử dụng van cầu một cách hiệu quả thì chúng ta cần hết sức lưu tâm đến một số vần đề như:

• Lắp đặt va cầu một cách chắc chắn và chính xác chú ý van được lắp đặt đúng hướng với hướng chảy của lưu chất
• Kiểm tra và bảo dưỡng đúng thời gian quy định của nhà sản xuất
• Thường xuyên tra dầu mỡ vào các chi tiết chuyển động của van cầu
• Đảm bảo áp suất và nhiệt độ của môi trường làm việc phù hợp với van
• Đối với các đai ốc thì dùng dầu bôi trơn để giúp vảo vệ khỏi gỉ sét
