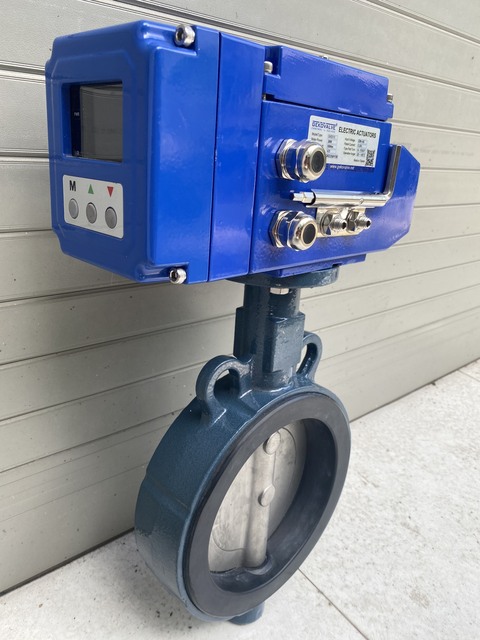

Van bướm điều khiển điện là gì
Van bướm điều khiển điện hay còn được biết đến với cái tên vắn tắt là van bướm điện đây là một biến thể của dòng van bướm có nhiệm vụ chính là đỏng mở cũng như là điều chỉnh dòng lưu chất ở trong van theo một mức nhất định theo nhu cầu của người sử dụng để vận hành van bướm một cách hiệu quả nhất
Dòng van này sử dụng đa dạng nguồn điện để sử dụng và đa số là từ các nguồn điện phổ biến như 24v, 220v, 380v để biến đổi lượng điện năng thành cơ năng giúp cho van có thể hoạt động một cách chính xác và hiệu quả nhất giúp cho người vận hành tiết kiệm được thời gian cũng như là sức lực để vận hành van bướm và bên cạnh đó nó còn có thể điều khiển van một cách dễ dàng từ vị trí xa van bướm điều khiển điện bằng bộ điều khiển điện một cách dễ dàng
Thông số kỹ thuật van bướm điều khiển điện
- Kích thước van: DN50 – DN4000 (theo yêu cầu khách hàng)
- Chất liệu van: Gang , inox , thép , nhựa
- Nhiệt độ làm việc : lên đến 250 độ c
- Điện áp : 24V, 220V , 380V .
- Áp suất làm việc: PN10 , PN16 , PN25
- Kết nối : Mặt bích, wafer, lug
- Tiêu chuẩn mặt bích: JIS , ANSI , BS , DIN , JIS10K , PN16 .
- Bộ điều khiển: bộ điều khiển bằng điện GEKO, KB
- Điện áp sử dụng: 24V, 220V, 380V
- Hãng sản xuất: Wonil , Kosaplus , Haitima .
- Xuất xứ: Hàn Quốc , Đài Loan.
- Bảo hành: 12 tháng .
Cấu tạo của van bướm điều khiển điện
Đối với dòng van bướm điều khiển điện thì cơ bản thì nó được chia làm hai phần chính đó là:

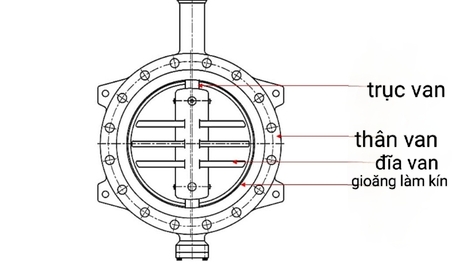

Cấu tạo của van bướm
Đây là bộ phận được gắn vào trực tiếp đường ống và nhận lực từ bộ điều khiển điện để thực hiện việc đóng, mở của van và cơ bản nó được cấu tạo bởi những phần sau:
Thân van
Thân van được làm bằng nhiều chất liệu khác nhau để phù hợp với môi trường làm việc là bộ phận bao bọc bên ngoài van bướm có nhiệm vụ là bộ phận trực tiếp kết nối với hệ thống đường ống và bên cạnh đó nó còn là bộ phận gắn kết tất cả các bộ phận khác của van lại với nhau
Đĩa van
Với đĩa van nó thường được làm bằng chất liệu như là nhựa, inox là các chất có khả năng chịu lực và không ăn mòn do tác dụng với đường lưu chất nó thường có hình dạng đĩa tròn nó có nhiệm vụ là đóng mở cũng như điều chỉnh lưu chất chảy qua trong van
Trục van
Trục van thường được làm bằng chất liệu inox hoặc là thép không gỉ nó có nhiệm vụ là gắn kết đĩa van với thân van và nó cũng là bộ phận chịu và tác động lực từ bộ điều khiển lên đĩa van giúp cho van điều khiển điện được hoạt động một cách chính xác nhất
Gioăng làm kín
Bộ phận này được làm bằng nhiều chất liệu có tính đán hồi như cao su hoặc là nhựa dẻo có khả năng chịu được ma sát của đĩa van với gioăng và làm kín he hở giữa đĩa van với thân van qua đó tăng độ hiệu quả của van khi làm việc
Bên cạnh đó nó còn là bộ phận gắn kết với đường ống giúp cho mối nối giữa van và hệ thống đường ống được chắc chắn và hiệu quả hơn
Cấu tạo của bộ điều khiển điện
Đối với bộ điều khiển điện thì nó có vai trò như là đầu não của van bướm điều khiển điện có nhiệm vụ chính trong việc điều khiển hoạt động của van bướm và nó được cấu thành bằng các phần chính sau:
Thân bộ điều khiển
Bộ phận này được chế tạo bằng hợp kim và được sơn một lớp sơn chắc chắn giúp nó có thể chống chịu được các tác động từ bên ngoài như nắng, mưa, va đập
Mạch điện
Đây được xem như là đầu nảo của bộ phận điều khiển nhận thông tin từ nhiều nơi khác nhau để điều khiển động cơ một cách chính xác nhất đúng như theo người vận hành đề ra
Công tắc hành trình
Công tắc hành trình là một bộ phận có nhiệm vụ nhận biết được bi van đã đi được đến đâu và đến đâu là hết hành trình và truyền những thông tin đó đến mạch điện giúp cho van dừng ở góc độ chính xác nhất
Tụ điện
Bộ phận này có nhiệm vụ như một cục tích giúp cho động cơ của van khi khởi hành lúc ban đầu một cách dễ dàng nhất
Động cơ
Đây là bộ phận có khả năng chuyển đổi điện năng thành cơ năng giúp cho bộ điều khiển được tác động được lên đến van bi
Bánh răng trợ lực
Bánh răng trợ lực có nhiệm vụ vô cùng quan trọng là giảm tốc độ quay và tăng lực từ động cơ lên van bi giúp cho quá trình đóng mở được dễ dàng
Bộ điều khiển tuyến tính
Đây là bộ phận giúp người dùng điều khiển được góc độ mở của van từ lớn đến nhỏ theo yêu cầu của người sử dụng (chỉ dòng tuyến tính mới có) giúp cho người vận hành có thể vận hành hệ thống một cách hiệu quả hơn
Nguyên lý hoạt động của van bướm điều khiển điện
Đối với dòng van bướm điều khiển điện thì cơ bản nó có nguyên lý hoạt động tương đối đơn giản và quá trình hoạt động của nó được diễn ra như sau
Khi ở trạng thái bình thường khi van đang đóng thì đĩa van đang được nằm ở phương vuông góc với hệ thống đường ống và khi chúng ta muốn mở van thì cung cấp nguồn vào đầu dây mở van động cơ điện sẽ biến đổi điện năng thành cơ năng tác động lên trục van
Qua đó thì van sẽ được mở và đến một góc 90 độ van sẽ nhận tín hiệu dừng từ công tắc hành trình đĩa van nằm song song so với hệ thống đường ống van được mở hoàn toàn
Khi muốn đóng van chúng ta cung cấp nguồn điện vào đầu đóng van đông cơ điện sẽ quay ngược chiều so với lúc mở van và khi đĩa van nằm vuông góc với hệ thống đường ống công tắc hành trình sẽ nhận tín hiệu và dừng van lại van điều khiển điện được đóng hoàn toàn
Còn đối với phương pháp điều khiển tuyến tình thì chúng ta có thể điều chỉnh góc độ mở của van từ 0 – 90 độ tùy theo nhu cầu vận hành của hệ thống và bộ điều khiển tuyến tính còn được trang bị thêm màn hình giúp cho người vận hành có thể giám sát được góc độ mở cánh van
Bên cạnh đó đối với dòng van bướm điều khiển điện còn được trang bị thêm lột lục giác rời bên cạnh để giúp cho người vận hành có thể điều khiển được van trong những trường hợp như là sảy ra sự cố đối với hệ thống nguồn điện cũng như là hư hỏng điện ở phía bên trong van
Phân loại van bướm điều khiển điện
Nhu cầu của về dòng van bướm điều khiển điện trong các hệ thống đường ống là rất lớn chình vì thế nên các nhà sản suất đã chế tạo ra rất nhiều dòng van bướm điều khiển điện khá nhau và dưới đây là một số dòng van bướm điều khiển điện phổ biến hiện nay:
Phân loại theo bộ điều khiển điện
Van bướm điều khiển điện 24V
Đây là van bướm điều khiển điện sử dụng nguồn điện24V để hoạt động có độ ăn toàn cao cho người vận hành và ổn định rất tốt hoạt động được ở rất nhiều hệ thống đường ống khác nhau tuy nhiên với nguồn 24V nên nó có tốc độ đóng mở ở các đường ống lớn kém hiệu quả hơn so với các dòng điện áp lớn khác

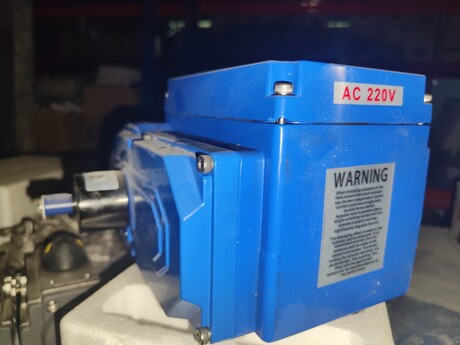

Van bướm điều khiển điện 220V
Với ban bướm điều khiển điện 220V thì nó được sử dụng phổ biến nhất trên thị trường việt nam hiện nay bởi sự phổ biến của nguồn điện 220V nên nó có thể lắp đặt một cách nhanh chóng và dễ dàng không cần sử dụng đến bộ biến đổi điện áp khi hoạt động
Van bướm điều khiển điện 380V
Đây là dòng van bướm đặc biệt được sử dụng trong nguồn điện 3 pha 380V có điện áp lớn lên tốc độ cũng như lực từ động cơ rất mạnh chuyên được sử dụng trong van ở trong các đường ống có kích thước lớn
Van bướm điều khiển điện ON/OFF
Đối với dòng van này thì nó có phương thức hoạt động khá đơn giản bao gồm hai động tác chính là đòng và mở nên nó có quy tình lắp đặt cũng như là cách điều khiển van đơn giản hơn so với bộ điều khiển tuyến tính bên cạnh đó giá thành của nó cũng rẻ hơn so với bộ tuyến tính
Tuy nhiên nó chỉ thực hiện được đóng và mở van và không thể điều tiết được dòng chảy
Van bướm điều khiển điện tuyến tính
Với dòng van bướm điều khiển điện tuyến tính thì nó có khả năng vận hành hệ thống một cách hiệu quả hơn không chỉ thực hiện được đóng và mở nó còn có thể điều chỉnh được nhiều góc độ mở của van giúp cho người vận hành có thể vận hành van một cách hiệu quả hơn phù hợp với yêu cầu của hệ thống đường ống
Phân loại theo phân van bướm
Để van có thể hoạt động một cách hiệu quả trong nhiều hệ thống đường ống thì phần van bướm cũng được làm bằng nhiều các chất liệu khác nhau để phù hợp với môi trường làm việc của từng hệ thống đường ống và phổ biến chúng ta có các loại như:

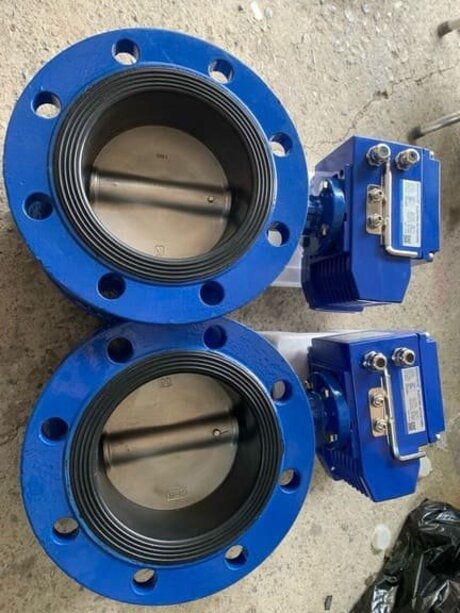

Van bướm gang điều khiển điện
Đối với dòng van bướm này thì nó sử dụng chất liệu chính làm thân van bằng chất liệu gang dẻo nên nó thường xuất hiện ở các đường ống công nghiệp với các kích thước lớn và hoạt động được trong các môi trường làm việc như nước, dầu, khí, hơi hoạt động được ở môi trường có nhiệt độ lớn và áp suất cao
Van bướm nhựa điều khiển điện
Dòng van này chuyên được sử dụng trong các hệ thống đường ống nước các đường ống hóa chất tuy nhiên dòng van này lại có khả năng chịu nhiệt độ cũng như là áp suất ở mức vừa phải và khả năng chịu nhiệt và áp lực của nó có phần kém hơn khá nhiều so với các chất liệu van khác

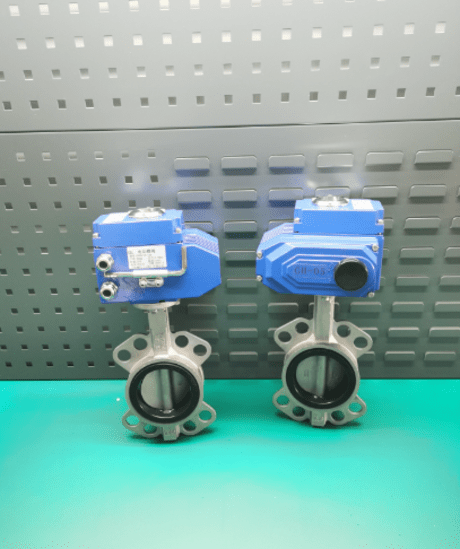

Van bướm inox điều khiển điện
Van bướm inox điều khiển điện có phần thân van được làm hoàn toàn bằng chất liệu inox nên nó có khả năng chịu nhiệt độ cao và áp lực cực lớn bên cạnh đó với chất liệu inox nên nó có khả năng chịu được môi trường làm việc xùng quanh ở mức cao và không bị ăn mòn cũng như là tác dụng với cac hóa chất qua đó góp phần cho van một tuổi thọ lâu và dài
Phương pháp lắp đặt van bướm điều khiển điện
Để van bướm điều khiển điện vận hành một cách hiệu quả và tốt nhất ở trong hệ thống thi khâu lắp đặt van được xem như là một khâu chủ chốt để van có thể hoạt đông một cách mượt mà đúng như người vận hành đề ra và để van hoạt động một cách tốt nhất thì chúng ta nên lắp đặt van theo những bước sau:
- Chọn vị trí để lắp đặt van sao cho độ hiệu quả của van ở mức cao nhất cũng như là ở vị trí sao cho thuận tiện cho việc lắp đặt
- Tiếp theo chúng ta tiến hành lựa chọn van bướm điều khiển điện phù hợp với hệ thống đường ống
- Tiến hành vệ sinh và chuẩn bị các dụng cụ để lắp đặt van vào hệ thống đường ống
- Tiến hành lắp đặt van bướm điều khiển điện vào hệ thống đường ống một cách chắc chắn nhất
- Cuối cùng chúng ta tiến hành kiểm tra và vận hành thử xem van có hoạt động tốt không để đưa van vào hoạt động
Phương pháp đấu nối hệ thống điện trong van bướm điều khiển điện
Phương pháp đấu nối bộ điều khiển điện ON/OFF
Khi nhìn sơ qua thì chúng ta sẽ thấy rất khó nhưng khi nắm rõ được các đầu kết nối thì việc lắp đặt lại dễ hơn nhiều với bảng mạch gồm 10 ô mỗi ô có những nhiệm vụ khác nhau cụ thể như sau:
- Ô 2 là ô đấu dây trung tính hay còn được gọi là dây mát
- Ô 3 là ô đấu dây nóng hay còn gọi là dây dương để mở van
- Ô 4 là vị trí đấu dây dương để đóng van
- Ô 5 là nơi để đấu dây báo đèn trạng thái mở của van
- Ô 6 là ô để đấu dây báo của đèn trạng thái đóng van
- Ô 7-8-9- dùng để đấu nối dây báo tín hiệu đóng mở của van
- Ô 10 là dây nối đất để đảm bảo an toàn cho người vận hành khi van hoạt động
Phương pháp đấu nối bộ điều khiển điện tuyến tính
Đối với bộ điều khiển này thì ta đấu nối theo cách thức sau:
- Ô 1,2,3 là ô để đấu nối cấp nguồn cho van hoạt động
- Ô 4,5 đây là vị trí mà bộ điều khiển nhận tín hiệu từ ngoài và tác động nguồn điện để động cơ làm việc
- Ô 6,7 là ô để van nhận tín hiệu từ động cơ và để van có thể nắm bắt được mọi hoạt động của động cơ
- Ô 18,19,20 là vị trí dùng để cung cấp thông tin về trạng thái của van cho người vận hành có thể nắm bắt được trạng thái hoạt động của nó
- Ô 25,26,27 là vị trí dùng để đấu nối bộ điều khiển với màn hình hiển thị và từ đó người vận hành có thể nắm bắt được mọi hoạt động của van và điều khiển van từ màn hình đó
Sự khác nhau giữa van bướm điều khiển điện và van bướm điều khiển khí nén
Hiện tại trên thị trường ở trong ngành van công nghiệp phổ biến nhất là hai bộ điều khiển đó là bộ điều khiển bằng điện và bộ điều khiển bằng khí nén. Để giúp cho chúng ta có thể nắm bắt được những điểm lợi và điểm hại từ đó chọn ra dòng điều khiển phù hợp với hệ thống đường ống của mình nhất chúng ta cùng tham khảo bảng so sánh dưới đây:
| Bộ điều khiển bằng điện | Bộ điều khiển bằng khí nén |
| · Có nhiều thao tác như đóng mở tuyến tính
· Với thời gian đóng mở từ 15-30 giây tùy kích cỡ của đường ống
· Sử dụng nguồn điện để vận hành van bướm · Có độ chính xác cao khi vận hành hệ thống
· Có tuổi thọ bền hơn do tốc độ vận hành chậm hơn nên các linh kiện trong van ít hư hỏng
· Có giá thành nhỉnh hơn so với van bi khí nén |
· Có 2 thao tác chính là đóng và mở, với bộ tuyến tình thì vần thêm phụ kiện
· Sử dụng khí áp xuất cao nên đóng và mở một cách nhanh chóng và chính xác · Sử dụng khí nén để vận hành van bướm · Có độ chính xác cao nhưng so với van điện thì có phần kém hơn đôi chút
· Có tốc độ đóng mở nhanh chóng nên các linh kiện không tránh được hư hỏng cần được thường xuyên kiểm tra bảo dưỡng · Tuy có giá thành rẻ hơn nhưng đòi hỏi nhiều hơn như bộ khí nén dây dẫn nên tùy theo từng trường hợp mà ta lựa chọn sản phẩm cho phù hợp |
Lý do nên dùng van bướm điều khiển điện
Ưu điểm
Van bướm điều khiển điện là một dòng van điều khiển được sử dụng rất nhiều trong các hệ thống đường ống khác nhau và là giải pháp hiệu quả trong việc điều khiển dòng chảy của chất lỏng hoặc khí trong hệ thống. Dưới đây là một số lý do nên sử dụng van bướm điều khiển điện:
- Điều khiển chính xác: van bướm điều khiển điện có thể điều chỉnh dòng chảy chính xác và nhanh chóng giúp duy trì hiệu suất cũng như hiệu quả mang lại của hệ thống đường ống
- Độ bền cao van bướm điều khiển điện được làm từ vật liệu chất lượng cao, có khả năng chịu được áp suất và nhiệt độ cao, đảm bảo tuổi thọ và độ tin cậy của hệ thống đường ống
- Dễ dàng kiểm soát từ xa đối với dòng van này thì nó có thể được kết nối với bộ điều khiển tự động, cho phép chúng ta có thể kiểm soát từ xa và giám sát trạng thái hoạt động của van.
- Dễ dàng lắp đặt và bảo trì van bướm điều khiển điện có kích thước tương đối nhở hơn so với các dòng van khác nên quá trình lắp đặt cũng trở nên dễ dàng hơn và không gian lắp đặt tốn ít diện tích hơn so với các dòng van khác
- Điều khiển dễ dàng đối với dòng van này chúng ta có thể dễ dàng điều khiển nó bằng điện năng mà không tốn công sức cũng như là thời gian như bộ điều khiển bằng tay gạt, tay quay đặc biệt ở các hệ thống đường ống lớn vị trí lần lực để đóng mở van rất lớn
- Có thể lắp đặt được ở những vị trí mà con người khó mà có thể tiếp cận được để điều khiển như trên cao hoặc ở ngầm dưới lòng đất bằng bộ điều khiển bằng điện tiện lợi
Nhược điểm
Tuy nhiên bên cạnh những ưu điểm lớn nó thì nó còn có một số điểm hạn chế như là:
Có thời gian vận hành lâu hơn so với bộ điều khiển khí nén với thời gian vận hành từ 8-20 giây
Có giá thành cao hơn so với các bộ điều khiển khí nén
Xem thêm >> van bướm điều khiển tay gạt
Những lưu ý khi lựa chọn và sử dụng van bướm điều khiển điện
Những lưu ý khi lựa chọn van bướm điều khiển điện
- Để chúng ta có thể lựa chọn được dòng van bướm phù hợp và có thể hoạt động một cách hiệu quả nhất trong hệ thống của chúng ta thì mọi người hết sức lưu tâm đến một số vấn đề sau:
- Xác định được môi trường làm việc của van để lựa chọn chất liệu cấu thành van
- Lựa chọn kích thước van bướm điều khiển điện phù hợp với hệ đường kính của hệ thống đường ống
- Lựa chọn van bướm phù hợp với kết nối của đường ống như kiểu kết nối cũng như là tiêu chuẩn mặt bích
- Tùy theo nhiệt độ và áp suất để lựa chọn dòng van bướm điều khiển khí nén phù hợp
- Lựa chọn bộ điều khiển ON/OF hay tuyến tính phù hợp với nhu cầu vận hành của hệ thống đường ống
- Tùy theo nguồn điện có sẵn tại hệ thống để lựa chọn được bộ điều khiển có điện áp thích hợp
Những lưu ý khi sử dụng van bướm điều khiển điện
Để can bướm có thể hoạt động được ở trong thời gian dài và có hiệu xuất và độ hiệu quả khi làm việc cao thì chúng ta cần hết sức lưu tâm ở một số vấn đề như:
- Cung cấp đúng nguồn điện áp mà bộ điều khiển điện đề ra
- Kiểm tra định kỳ van để đảm bảo van luôn ở trong trạng thái hoạt đông tốt nhất tránh các hư hỏng không đáng có sảy ra
- Tuân thủ các quy tắc an toàn khi làm việc với van đảm vảo tránh các tai nạn lao động không đáng có sảy
Những hư hỏng thường gặp và phương pháp khắc phục khi sử dụng van bướm điều khiển điện
Trong quá trình sử dụng van bướm điều khiển điện chúng ta không thể tránh khỏi được những hư hỏng không đáng có có thể sảy ra và để giúp cho người sử dụng có thể nằm chắc và vận hành van một cách hiệu quả hơn thì dưới đây là một số lỗi thường gặp và phương pháp khắc phục của nó:
Van không hoạt động: Nếu van bướm điều khiển điện không hoạt động khi chúng ta điều khiển, có thể do nguồn điện không được cấp đủ, van bị kẹt, do động cơ bị hư hỏng, do đoản mạch trong van chúng ta nên kiểm tra nguồn điện và xem xét việc hư hỏng và thay thế van nếu cần thiết.
Van không đóng hoàn toàn: Nếu van không đóng hoàn toàn, có thể do đĩa van bị mòn hoặc bị kẹt. Kiểm tra van và đưa ra biện pháp thay thế hoặc sửa chữa nếu cần thiết. Đảm bảo cơ chế đóng van hoạt động một cách chính xác.
Van không mở hoàn toàn: Nếu van không mở hoàn toàn, có thể do van bị cản trở hoặc có vấn đề với nguồn điện. Kiểm tra van và xem xét việc thay thế nếu cần thiết. Kiểm tra nguồn điện và đảm bảo rằng nguồn cung cấp đủ để mở van.
Mất kín: Nếu van không kín hoàn toàn, có thể do đĩa van bị mòn, gioăng làm kín bị hao mòn hoặc có vật liệu lạ trong ống dẫn kiểm tra và đưa ra biện pháp sữa chữa và thay thế nếu cần thiết xem xét làm sạch ống dẫn để xóa bỏ các tạp chất.
Lỗi điều khiển: Nếu van không hoạt động theo yêu cầu điều khiển, có thể do lỗi trong hệ thống điều khiển. Kiểm tra hệ thống điều khiển và xem xét việc sửa chữa hoặc thay thế các thành phần bị hỏng.
Ngoài ra, để tránh hư hỏng và đảm bảo hoạt động hiệu quả của van bướm điều khiển điện, bạn nên thực hiện bảo dưỡng định kỳ và kiểm tra van thường xuyên. Điều này bao gồm làm sạch van, kiểm tra các bộ phận cơ khí và điện tử, bôi trơn và thay thế các bộ phận hỏng.
