Van bi điều khiển khí nén tác động đơn

Trong thế giới phát triển thông minh và hiện đại như ngày nay, thì các ngành công nghiệp cũng đang dần hội nhập cùng ngành công nghệ hóa, hiện đại hóa. Trong đó có sản phẩm van bi điều khiển khí nén cũng đang được cho là một thiết bị tiện dụng, hữu ích rất nhiều trong đời sống của các hệ thống công ty, xí nghiệp.

Ở các phần bài viết hôm nay chúng ra sẽ cùng nhau tìm hiểu sâu hơn về một dạng điều khiển tự động của van bi khí nén là dạng điều khiển tác động đơn.

Mục đích sử dụng van bi điều khiển khí nén tác động đơn là tiết kiệm được nguồn nhân lực làm việc cũng như sức lực lao động của con người. Các hoạt động của máy móc công nghệ hiện đại hóa ngày nay sẽ luôn đem đến sự chính xác cao trong hệ thống và có thể điều khiển cùng lúc nhiều van hoạt động mà không thành vấn đề.

Tìm hiểu về van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn là một dạng van chuyên dùng để đóng ngắt các dòng chảy chất lỏng hoặc chất khí. Dạng van này được điều khiển tự động bằng áp lực khí nén, sử dụng nguồn khí nén phổ biến chuyển hóa thành động lực cơ học để vận hành hoạt động trong hệ thống làm việc.

Van bi điều khiển khí nén dạng tác động đơn có cấu tạo bên trong là lò xo phản hồi, khí cấp khí nén van xoay một góc 90 độ nén lò xo lại tạo ra hành trình mở. Khi ngắt nguồn khí nén thì lò xo sẽ phản hồi trả về vị trí ban đầu giúp cho van tự động đóng lại.

Với cơ chế đóng / mở nhờ vào một xy lanh chuyển động của bộ khí nén. Các xy lanh này sau khi được bơm khí nén sẽ tự động thay đổi trạng thái ON/OF chỉ khoảng 1 – 2s. Van không sử dụng tay gạt mà sử dụng thiết bị điều khiển khí nén giúp cho chúng ta có thể điều khiển từ xa một cách linh hoạt và đa dạng kích cỡ, cùng nhiều chất liệu khác nhau.

Sản phẩm này như được biết đến là dòng van điều khiển từ xa, thích hợp sử dụng và lắp đặt ở nhưng nơi có vị trí khuất, mất tầm nhìn hay những vị trí ở trên cao mà con người ít đặt chân đến. Giúp thay thế hoàn toàn nhưng thao tác thủ công vận hành bằng tay thông thường.

>>> Tìm hiểu thêm về : van bi điều khiển khí nén tác động kép

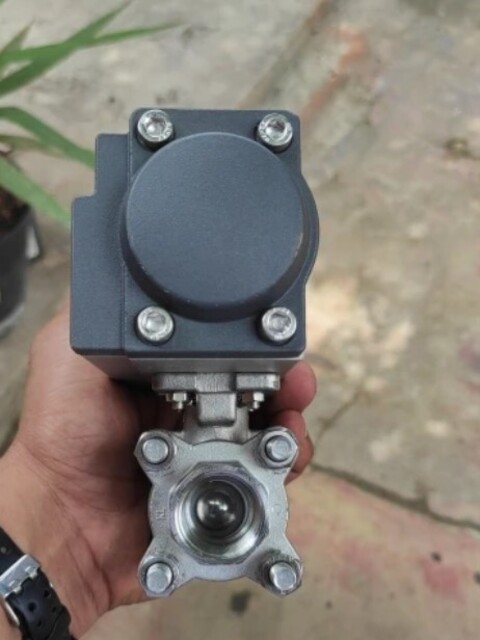

Các bộ phận chi tiết cấu thành nên van bi điều khiển khí nén tác động đơn

Nghe tên chắc hẳn các bạn cũng đã biết dòng van này được cấu tạo từ hai bộ phận chính gồm : phần van bi cơ được dùng để là đặt vào hệ thống, nơi diễn ra trực tiếp hoạt động đóng mở. Còn bộ điều khiển khí nén được lắp đặt ở trên đầu thân van thực hiện nhiệm vụ điều khiển hoạt động đóng mở.

Dưới đây chúng tôi sẽ phân tích rõ hơn về hai bộ phận chính này giúp cho các bạn hiểu rõ hơn về dòng van bi điều khiển khí nén tác động đơn.

Phần thân van bi cơ

Cũng như các dòng van bi cơ học khác chúng được cấu tạo từ các bộ phận cơ bản như :

• Thân van : có dạng hình trụ tâm rỗng bên trong, được thiết kế theo nhiều kiểu dạng khác nhau như 2 ngã, 3 ngã hay 1 mảnh, 2 mảnh, 3 mảnh. tùy theo nhu cầu làm việc của môi trường mà có thể lựa chọn kiểu dáng van phù hợp với hoạt động của hệ thống đó,

• Bi van : có khối hình tròn được đục lỗ xuyên tâm, nằm bên trong thân van và là bộ phận chủ đạo kiểm soát dòng chảy. Bi được làm từ các chất liệu thép không gỉ, đồng hoặc các vật liệu chịu được tác động của chất lỏng chảy qua. Vì nó chính là bộ phận giúp van diễn ra hoạt động đóng mở.

• Trục van : bộ phận này được dùng để kết nối giữa bộ điều khiển và bi van. Nó sẽ tiếp nhận lực từ bộ điều khiển khí nén tác động xuống viên bi giúp nó chuyển động theo góc quay 90 độ.

• Gioăng làm kín : thường được làm từ một vật liệu mềm, linh hoạt như cao su hoặc PTFE, EPDM có độ bền cao, ngăn không cho lưu chất bị chảy hay rò rỉ ra bên ngoài.

Phần bộ điều khiển khí nén

Đây chính là bộ phận truyền động sinh ra lực tác động lên trục van giúp van vận hành theo một hành trình quay góc 90 độ thực hiện việc đóng mở lưu thông dòng lưu chất.  Phần trung tâm điều khiển này được làm từ hợp kim nhôm, có khả năng chống nước tiêu chuẩn IP67,68.

Đối với van bi điều khiển khí nén tác động đơn này thì có thêm phần lò xo phản hồi để cung cấp lực bật khi cần đóng van. Tiện cho quá trình làm việc sẽ được hồi lại vị trí ban đầu. Đơn giản là cấp khí thì mở, ngừng cấp khí thì đóng.

lưu ý nếu chọn đầu bộ điều khiển tác động đơn thì nhất định cần phải quan tâm đến việc xuất xứ chính hãng và uy tín là vô cùng quan trọng. Nó góp phần làm cho van bi điều khiển khí nén tác động đơn có một quá trình hoạt động ổn định không lo sợ hàng kém chất lượng sẽ gây ra ảnh hưởng, gặp những sự cố không đáng có như chập, cháy điện.

Những lý do nên sử dụng van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn sở hữu nhiều ưu điểm vượt trội hơn so với van bi tay gạt, van bi tay quay. Chúng đem lại tính hữu dụng cao có thể kể đến như :

• Dòng van này có khả năng tự động, tự phục hồi. Chỉ cần cấp khí một lần cho chu trình mở van và cơ chế lực đàn hồi lò xo thực hiện đóng van trở về vị trí ban đầu.

• Van bi điều khiển khí nén tác động đơn có thể hoạt động ở nhiều môi trường chất khác nhau do có đa dạng các loại vật liệu như inox, gang, nhựa,.. chống chịu ăn mòn, chịu oxy hóa, chịu áp lực và nhiệt độ làm việc cao.

• Đối với những hệ thống có môi trường làm việc ảnh hưởng đến người vận hành thì đây là dòng sản phẩm rất phù hợp giúp đảm bảo an toàn cũng như sức khỏe cho con người.

• Van bi điều khiển khí nén tác động đơn có hoạt động bền bỉ và dài. Van có thể thay thế từng linh kiện, tháo rời thuận tiện, tiết kiêm cho quá trình bảo trì, bảo dưỡng, thay thế.

• Giá thành của van rẻ hơn so với các loại van bi điều khiển khí nén tác động kép.

• Đặc biệt về nguồn gốc van luôn được nhập khẩu chính hãng, có chất lượng đảm bảo. Chế độ bảo hành đầy đủ và khả năng hoạt động ổn định.

Chức năng hoạt động của van bi điều khiển khí nén tác động đơn

Như vậy chúng ta đã biết van bi điều khiển khí nén tác động đơn là dòng van có khả năng điều khiển tự động từ xa vói thiết kế lò xo ở hai bên đầu khí nén. Có chức năng hoạt động theo nguyên tắc cung cấp áp lực khí nén 1 lần vào cho chu trình mở van.

Khi áp suất nguồn không khí đi vào khoang giữa hai piston của xi lanh từ cổng nhận khí, hai piston được tách ra và chuyển động về hai đầu của xi lanh, buộc lò xo ở cả hai đầu phải nén và không khí trong các hốc gió ở hai đầu được xả qua cửa gió đồng thời tác động xuống trục van sẽ làm cho bi van mở theo góc 90 độ. Cho phép toàn bộ các dòng chảy lưu chất được lưu thông qua.

Sau khi áp suất nguồn không khí ngừng cung cấp hai piston của xilanh sẽ chuyển động theo hướng ngược lại dưới lực đàn hồi của lò xo giãn ra, trực van xoay khiến cho bia van trở về vị trí ban đầu là đóng van. Sẽ làm ngăn chặn lại toàn bộ các dòng chảy lưu chất không cho phép đi qua.

Chủng loại đa dạng của van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn (single-acting pneumatic ball valve) có thể được phân loại dựa trên một số tiêu chí sau:

1. Van bi điều khiển khí nén tác động đơn theo số ngả:

• Van bi điều khiển khí nén tác động đơn 2 ngả (2-way single-acting pneumatic ball valve): Có hai cổng, một cổng vào và một cổng ra.
• Van bi điều khiển khí nén tác động đơn 3 ngả (3-way single-acting pneumatic ball valve): Có ba cổng, cho phép chuyển hướng dòng chảy hoặc trộn lẫn hai dòng chất lỏng.

2. Van bi điều khiển khí nén tác động đơn theo kiểu kết nối:

• Van bi điều khiển khí nén tác động đơn mặt bích (flanged single-acting pneumatic ball valve): Kết nối bằng mặt bích, dễ tháo lắp và bảo dưỡng.
• Van bi điều khiển khí nén tác động đơn ren (threaded single-acting pneumatic ball valve): Kết nối bằng ren, thường dùng trong các hệ thống nhỏ.
• Van bi điều khiển khí nén tác động đơn hàn (welded single-acting pneumatic ball valve): Kết nối bằng cách hàn, đảm bảo độ kín tuyệt đối.

3. Van bi điều khiển khí nén tác động đơn theo vật liệu chế tạo:

• Van bi điều khiển khí nén tác động đơn bằng thép không gỉ (stainless steel single-acting pneumatic ball valve): Chịu được áp lực và nhiệt độ cao, chống ăn mòn tốt.
• Van bi điều khiển khí nén tác động đơn bằng đồng (brass single-acting pneumatic ball valve): Thường dùng trong các hệ thống nước và chất lỏng không gây ăn mòn.
• Van bi điều khiển khí nén tác động đơn bằng nhựa (plastic single-acting pneumatic ball valve): Nhẹ, dễ lắp đặt, dùng cho các hệ thống hóa chất hoặc chất lỏng không gây ăn mòn.

4. Van bi điều khiển khí nén tác động đơn theo kiểu hoạt động:

• Van bi thường đóng (normally closed single-acting pneumatic ball valve): Van đóng khi không có khí nén và mở khi được cấp khí nén.
• Van bi thường mở (normally open single-acting pneumatic ball valve): Van mở khi không có khí nén và đóng khi được cấp khí nén.

Các loại van bi điều khiển khí nén tác động đơn này thường được sử dụng trong các hệ thống tự động hóa công nghiệp, nơi cần kiểm soát dòng chảy chất lỏng hoặc khí một cách chính xác và tự động.

Những thuận lợi và khó khăn khi sử dụng van bi điều khiển khí nén tác động đơn

Khi chúng ta sử dụng bất kì một sản phẩm hay một máy móc nào đi chăng nữa thì luôn luôn sẽ có những mặt tốt và mặt chưa tốt của nó. Van bi điều khiển khí nén tác động đơn cũng vậy, với thiết kế gọn nhẹ và hoạt động linh hoạt của mình đã trở thành một sản phẩm lý tưởng cho nhiều ngành công nghiệp nhưng nó vẫn còn tồn động lại một vài khuyết điểm không mấy quan trọng.

Cụ thể những thuận lợi và khó khăn của van bi điều khiển khí nén tác động đơn sẽ được chúng tôi chia sẻ đến các bạn như sau đây :

Thuận lợi khi sử dụng

• Van bi điều khiển khí nén tác động đơn sử dụng nguồn khí nén phổ biến có sẵn trong tự nhiên, có thể dễ dàng cùng cấp hiện nay.

• Nguồn năng lượng khí nén van sử dụng là khí sạch, thân thiện với môi trường giúp bảo vệ an toàn sức khỏe cho người dùng và cả toàn hệ thống.

• Van bi điều khiển khí nén tác động đơn có chức năng hoạt động đơn giản, chỉ mất 1-2 đến hai giây là có thể điều khiển van theo ý muốn. Không làm tốn quá nhiều thời gian cũng như sức lực của người vận hành.

• Van đa dạng kích thước, chất liệu, mẫu mã giúp khách hàng lựa chọn thoải mái dòng van phù hợp nhất cho hệ thống của mình.

• Van có một thiết kế gọn nhẹ có thẻ dễ dàng vận chuyển và lắp đặt. Giúp cho người dùng bào trì, bảo dưỡng van một cách đơn giản chỉ với vào thao tác đơn giản đã có thể tháo van ra kiểm tra.

• Van có tuổi thọ sử dụng được lâu dài, không phải thay mới trong một thời gian dài giúp tiết kiệm chi phí và luôn đảm bảo hoạt động một cách ổn định nhất cho hệ thống.

Những khó khăn khi sử dụng

• Đối với các dòng van điều khiển tự động bằng khí nén sẽ không có kích thước nhỏ, chỉ đáp ứng được cho các đường ống có kích thước van từ DN50 trở lên.

• Trong quá trình vận hành phải luôn cung cấp đủ năng lượng khí nén để duy trì trạng thái mở cho van (nếu nguồn cấp khí nén gặp trục trặc hoặc yếu van sẽ tự động đóng lại).

Có thể bạn sẽ cần : Van bi điều khiển khí nén kèm van điện từ.

Ứng dụng của van bi điều khiển khí nén tác động đơn

Van bi điều khiển khí nén tác động đơn (single-acting pneumatic ball valve) có nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ vào tính năng tự động hóa và khả năng hoạt động ổn định.

 Dưới đây là một số ứng dụng phổ biến:

1. Ngành dầu khí:

• Sử dụng trong các hệ thống vận chuyển và lưu trữ dầu, khí để kiểm soát dòng chảy.
• Điều khiển dòng chảy trong các giàn khoan và nhà máy lọc dầu.

2. Ngành hóa chất:

• Dùng trong các quy trình sản xuất và xử lý hóa chất, nơi yêu cầu sự chính xác và an toàn cao.
• Kiểm soát dòng chảy của các chất ăn mòn, hóa chất độc hại.

3. Ngành xử lý nước:

• Ứng dụng trong các hệ thống xử lý nước thải, cấp nước sạch.
• Kiểm soát dòng chảy và phân phối nước trong các nhà máy xử lý nước.

4. Ngành thực phẩm và đồ uống:

• Sử dụng trong các dây chuyền sản xuất thực phẩm và đồ uống để kiểm soát lưu lượng nguyên liệu.
• Đảm bảo vệ sinh và an toàn thực phẩm nhờ vào khả năng tự động hóa.

5. Ngành dược phẩm:

• Ứng dụng trong các hệ thống sản xuất thuốc và các sản phẩm y tế.
• Đảm bảo kiểm soát chính xác các quy trình pha trộn và vận chuyển dược liệu.

6. Ngành công nghiệp giấy và bột giấy:

• Sử dụng trong các quy trình sản xuất giấy và bột giấy để kiểm soát lưu lượng nước và hóa chất.

7. Ngành năng lượng:

• Ứng dụng trong các nhà máy điện, nhà máy năng lượng tái tạo để kiểm soát dòng chảy của chất lỏng và khí.
• Sử dụng trong hệ thống làm mát và tuần hoàn nước.

8. Hệ thống HVAC:

• Kiểm soát dòng chảy của nước và khí trong các hệ thống sưởi ấm, thông gió và điều hòa không khí.
• Tối ưu hóa hiệu suất năng lượng và điều khiển nhiệt độ.

Van bi điều khiển khí nén tác động đơn giúp tăng cường tính tự động hóa, giảm thiểu sự can thiệp của con người và tăng độ chính xác trong việc kiểm soát dòng chảy. Điều này làm cho chúng trở thành một thành phần quan trọng trong nhiều ứng dụng công nghiệp.
