Van bi điều khiển điện ON/OFF

Giới thiệu chi tiết van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF là một bước tiến vượt bậc trong công nghệ tự động hóa, mang đến khả năng kiểm soát dòng chảy chính xác và đáng tin cậy. Chỉ với một tín hiệu điện đơn giản, van có thể thực hiện việc đóng hoặc mở hoàn toàn, đảm bảo sự ổn định cho hệ thống vận hành của bạn.

Với cơ chế xoay 90 độ của bi van, thiết bị này hoạt động nhanh chóng và hiệu quả mà không yêu cầu thao tác phức tạp. Cấu trúc bền bỉ với vật liệu đa dạng như inox, thép, hoặc nhựa giúp van thích nghi với mọi môi trường từ nước sạch đến hóa chất ăn mòn.

Nhờ khả năng tự động hóa, van bi điều khiển điện ON/OFF không chỉ giảm thiểu rủi ro trong vận hành mà còn tiết kiệm thời gian và nhân lực. Đi kèm là khả năng làm kín tính an toàn tuyệt đối, tránh mọi nguy cơ rò rỉ hay thất thoát dòng chảy. Với cơ chế đóng mở dứt khoát, bạn hoàn toàn yên tâm về độ ổn định của hệ thống, kể cả trong những môi trường khắc nghiệt nhất.

Chính thiết kế thông minh, đã giúp van bi điều khiển điện ON/OFF dễ dàng tích hợp vào hệ thống điều khiển tự động của nhà máy hoặc tòa nhà thông minh. Chỉ cần một nút bấm hoặc tín hiệu từ bộ điều khiển trung tâm, bạn đã có thể kiểm soát toàn bộ quy trình, giúp tăng hiệu quả làm việc và giảm tải cho nhân sự vận hành.

Van bi điều khiển điện ON/OFF không chỉ là một sản phẩm, mà còn là giải pháp cho những doanh nghiệp đang tìm kiếm sự cải tiến. Với sự kết hợp hoàn hảo giữa công nghệ hiện đại, tính tiện dụng và độ tin cậy, đây chắc chắn là thiết bị mang đến giá trị vượt trội, giúp bạn dẫn đầu trong lĩnh vực của mình.

Ưu nhược điểm của van bi điều khiển điện ON/OFF

Van bi điều khiển điện on/off là lựa chọn tối ưu cho các hệ thống cần tự động hóa, yêu cầu độ kín cao và độ tin cậy. Tuy nhiên, cần cân nhắc các nhược điểm, đặc biệt là phụ thuộc nguồn điện và chi phí đầu tư, để đảm bảo lựa chọn phù hợp với yêu cầu của từng ứng dụng cụ thể.

Ưu điểm của van

1. Tự động hóa cao: Van được điều khiển hoàn toàn bằng tín hiệu điện, loại bỏ nhu cầu thao tác thủ công, phù hợp với các hệ thống tự động hóa công nghiệp.
2. Độ kín tuyệt đối: Với bi van và gioăng làm kín chất lượng cao, van đảm bảo không rò rỉ dòng chảy, ngay cả khi làm việc dưới áp suất cao.
3. Thao tác đơn giản: Chỉ với hai trạng thái mở hoặc đóng, van dễ vận hành và hạn chế tối đa sai sót.
4. Thích nghi với nhiều môi trường: Chất liệu van đa dạng (inox, thép, nhựa) giúp van chịu được môi trường khắc nghiệt, từ nước sạch, dầu, khí, đến hóa chất ăn mòn. Có thể hoạt động tốt ở nhiệt độ cao hoặc thấp tùy vào chất liệu.
5. Độ bền cao: Động cơ điện được thiết kế để chịu được tần suất hoạt động liên tục trong thời gian dài mà không ảnh hưởng đến hiệu suất.
6. Tích hợp dễ dàng: Van bi điều khiển điện ON/OFF dễ dàng kết nối với các hệ thống điều khiển tự động (PLC, SCADA), phù hợp cho các nhà máy hiện đại.

Nhược điểm của van

1. Thời gian đóng/mở tương đối chậm: So với van điều khiển khí nén, van bi điều khiểu điện ON/OFF thường có thời gian đóng/mở lâu hơn (vài giây đến vài chục giây).
2. Chi phí đầu tư cao: Giá thành của van bi điều khiển điện ON/OFF cao hơn van cơ hoặc van tay, đặc biệt khi cần các tính năng nâng cao.
3. Hạn chế trong môi trường dễ cháy nổ: Động cơ điện có thể phát sinh tia lửa điện, không phù hợp trong các môi trường yêu cầu chống cháy nổ, trừ khi được trang bị động cơ chống cháy nổ.
4. Bảo trì phức tạp hơn: So với van cơ, van điều khiển điện cần kiểm tra và bảo trì động cơ điện định kỳ để đảm bảo hoạt động ổn định.

Cấu tạo của van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF được cấu thành từ hai bộ phận chính, mỗi bộ phận đảm nhận một vai trò riêng biệt:

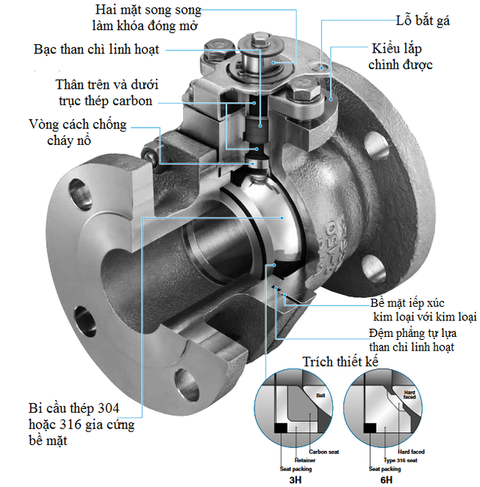

Phần van bi (Ball Valve):

Thân van:

• Là lớp vỏ bảo vệ toàn bộ cấu trúc bên trong, thường được làm từ các vật liệu như inox, thép, nhựa hoặc đồng để phù hợp với môi trường làm việc.
• Thiết kế có ren hoặc mặt bích để kết nối dễ dàng với đường ống.

Bi van (Ball):

• Là một quả cầu rỗng với lỗ xuyên tâm, cho phép dòng chảy đi qua khi mở. Khi bi van xoay 90 độ, lỗ này sẽ bịt kín để ngăn dòng chảy.

Trục van:

• Kết nối bi van với bộ điều khiển, đảm bảo truyền động lực từ động cơ đến bi van.

Gioăng làm kín:

• Được làm từ vật liệu PTFE hoặc cao su chịu nhiệt, đảm bảo không rò rỉ trong quá trình vận hành.

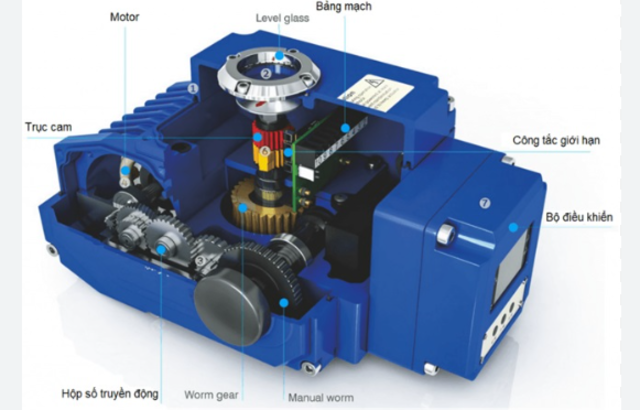

Phần bộ điều khiển điện (Electric Actuator)

Động cơ điện:

• Chuyển đổi năng lượng điện thành cơ năng để xoay trục van.
• Thường sử dụng nguồn điện 24V, 220V hoặc 380V.

Bộ truyền động:

• Gồm các bánh răng hoặc cơ cấu truyền lực để đảm bảo chuyển động mượt mà, chính xác.

Công tắc hành trình:

• Dùng để xác định vị trí đóng/mở hoàn toàn của van, giúp động cơ tự ngắt khi đạt trạng thái mong muốn.

Hộp điều khiển:

• Tích hợp mạch điện, công tắc bật/tắt và các tín hiệu đầu vào/đầu ra để kết nối với hệ thống điều khiển trung tâm (như PLC).

Cách thức hoạt động của van bi điều khiển điện ON/OFF

Trạng thái ban đầu:

• Van ở trạng thái đóng (OFF), bi van xoay vị trí chắn lỗ xuyên tâm, ngăn dòng chảy đi qua.

Khi nhận tín hiệu mở (ON):

• Nguồn điện được cấp vào động cơ.
• Động cơ quay, truyền lực đến trục van qua bộ truyền động.
• Trục van xoay bi van một góc 90 độ, đưa lỗ xuyên tâm của bi van thẳng hàng với hướng dòng chảy, cho phép chất lỏng hoặc khí đi qua.

Khi đạt trạng thải mở hoàn toàn:

• Công tắc hành trình phát hiện van đã ở vị trí mở hoàn toàn, lập tức ngắt nguồn điện đến động cơ, giữ van ở trạng thái ổn định.

Khi nhận tín hiệu đóng (OFF):

• Nguồn điện được cấp ngược chiều, động cơ quay theo hướng ngược lại.
• Trục van xoay bi van thêm 90 độ, đưa lỗ xuyên tâm ra khỏi hướng dòng chảy, chặn dòng chảy lại.

Khi đạt trạng thái đóng hoàn toàn:

• Công tắc hành trình phát hiện trạng thái đóng, ngắt nguồn điện đến động cơ để bảo vệ thiết bị và giữ van ở trạng thái đóng.

Nguyên lý hoạt động tóm tắt

• Van bi điều khiển điện ON/OFF hoạt động dựa trên việc xoay bi van 90 độ nhờ động cơ điện.
• Các tín hiệu đóng/mở được điều khiển qua công tắc hoặc hệ thống tự động hóa (PLC).
• Khi đạt trạng thái mong muốn, công tắc hành trình ngắt nguồn điện, đảm bảo tiết kiệm năng lượng và độ bền của động cơ.

Van bi điều khiển điện ON/OFFcó cơ chế hoạt động đơn giản, hiệu quả, giúp kiểm soát dòng chảy một cách chính xác và tự động trong nhiều ứng dụng công nghiệp và dân dụng.

Phân loại các dòng van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF được phân loại dựa trên nhiều tiêu chí khác nhau, bao gồm vật liệu chế tạo, kiểu kết nối, môi trường sử dụng, và tính năng động cơ. Dưới đây là các cách phân loại phổ biến:

 1 . Theo vật liệu chế tạo

Van bi điều khiển điện ON/OFF inox (thép không gỉ):

• Chịu được nhiệt độ cao, áp lực lớn và chống ăn mòn tốt.
• Thường sử dụng trong ngành thực phẩm, hóa chất, và dầu khí.

Van bi điều khiển điện ON/OFF nhựa:

• Kháng hóa chất và chống ăn mòn tốt, nhưng chịu nhiệt và áp suất thấp hơn inox.
• Thích hợp trong xử lý nước thải, hệ thống tưới tiêu, hoặc hóa chất nhẹ.

Van bi thép điều khiển điện ON/OFF thép:

• Độ bền cơ học cao, phù hợp với môi trường áp suất và nhiệt độ khắc nghiệt.
• Sử dụng trong ngành công nghiệp dầu khí, hơi nước, hoặc sản xuất công nghiệp nặng.

Van bi thép điều khiển điện ON/OFF đồng:

• Giá thành thấp, độ bền vừa phải, thường dùng trong hệ thống nước dân dụng hoặc công nghiệp nhẹ.

2 . Theo kiểu kết nối

Van bi nối ren:

• Kết nối bằng ren vặn, dễ lắp đặt và bảo trì.
• Phù hợp với đường ống nhỏ, hệ thống cấp nước dân dụng.

Van bi mặt bích:

• Kết nối bằng mặt bích và bu-long, đảm bảo độ kín cao và khả năng chịu áp lực lớn.
• Sử dụng cho hệ thống đường ống lớn trong công nghiệp.

Van bi nối hàn:

• Kết nối bằng phương pháp hàn, đảm bảo độ bền và chống rò rỉ tối đa.
• Phù hợp với hệ thống làm việc liên tục và có áp suất cao.

3 . Theo cấu trúc của bi van

Van bi 2 ngã:

• Có hai cổng kết nối (in/out), chỉ cho phép dòng chảy đi qua hoặc ngăn lại.
• Loại phổ biến nhất cho các ứng dụng đóng/mở đơn giản.

Van bi 3 ngã:

• Có ba cổng kết nối, cho phép điều khiển dòng chảy theo nhiều hướng.
• Phù hợp cho các hệ thống phân phối, chuyển hướng dòng chảy.

Van bi 4 ngã hoặc nhiều ngã:

• Thường sử dụng trong các hệ thống phức tạp yêu cầu điều phối dòng chảy đến nhiều điểm.

4 . Theo kiểu điều khiển

Van điều khiển bằng nguồn AC (220V, 380V):

• Phổ biến trong công nghiệp với các hệ thống có nguồn điện mạnh.

Van điều khiển bằng nguồn DC (24V, 12V):

• Sử dụng trong các hệ thống di động, nhỏ gọn hoặc năng lượng mặt trời.

Sự đa dạng trong thiết kế và chức năng của van bi điều khiển điện ON/OFF giúp sản phẩm phù hợp với nhiều lĩnh vực khác nhau. Khi chọn loại van. cần xem xét kỹ các yếu tố như môi trường làm việc, áp suất, nhiệt độ và tính chất của chất lỏng hoặc khí để đảm bảo hiệu quả và độ bền tối ưu.

Ứng dụng chính của van bi điều khiển điện ON/OFF

Van bi điều khiển điện ON/OFF là một thiết bị quan trọng trong nhiều hệ thống công nghiệp, giúp điều khiển dòng chảy của chất lỏng hoặc khí một cách chính xác và hiệu quả. Dưới đây là một số ứng dụng chính của van bi điều khiển điện ON/OFF:

1.  Van bi điều khiển điện được sử dụng để điều chỉnh dòng chảy trong các hệ thống cấp nước, xử lý nước sạch và nước thải. Chúng giúp đóng/mở dòng chảy một cách tự động và chính xác, giảm thiểu sai sót trogn quá trình vận hành.
2. Van bi điều khiển điện ON/OFF thường được ứng dụng trong các hệ thống khí nén, điều khiển dòng khí và giúp đảm bảo sự hoạt động ổn định của các máy móc trong nhà máy sản xuất.
3. Trong ngành dầu khí, van bi điều khiển điện ON/OFF đóng vai trò quan trọng trong việc điều khiển dòng chảy của dầu, khí và các hóa chất. Chúng được sử dụng trong các đường ống dẫn, nhà máy lọc dầu và các thiết bị xử lý.
4. Van đảm bảo kiểm soát dòng chảy của các nguyên liệu, nước và hóa chất trong các dây chuyền sản xuất thực phẩm và đồ uống, giúp duy trì sự an toàn và vệ sinh trong quá trình sản xuất.
5. Trong các hệ thống làm mát và điều hòa không khí, van bi điều khiển điện được sử dụng để điều chỉnh dòng nước hoặc chất làm lạnh trong cá bộ trao đổi nhiệt, đảm bảo hiệu suất tối ưu.
6. Van bi điều khiển điện cũng đóng vai trò quan trọng trong các hệ thống cấp nhiệt và làm lạnh công nghiệp, giúp điều khiển dòng nước nóng hoặc lạnh trong các ứng dụng sưởi ấm và làm mát.

Van bi điều khiển điện ON/OFF không chỉ giúp tiết kiệm chi phí và tăng độ chính xác trong quá trình điều khiển dòng chảy mà còn nâng cao hiệu quả và độ tin cậy cho các hệ thống công nghiệp. Chúng có ứng dụng rộng rãi trong nhiều lĩnh vực, từ xử lý nước, khí nén đến sản xuất thực phẩm và hóa chất.

>>> Có thể bạn sẽ cần : Van bi điều khiển điện tuyến tính

Hướng dẫn đấu nối bảng mạch điện cho van bi điều khiển điện ON/OFF

Đấu nối bảng mạch điện của van bi điều khiển điện on/off là một bước quan trọng để đảm bảo thiết bị hoạt động ổn định và an toàn. Quy trình thực hiện như sau:

1 . Chuẩn bị dụng cụ và kiểm tra trước khi đấu nối

Dụng cụ cần thiết:

• Đồng hồ đo điện, tua vít, kìm, dây dẫn điện, băng keo cách điện.

Kiểm tra thiết bị:

• Đảm bảo van và bộ điều khiển điện không bị hư hỏng.
• Xác định nguồn điện cung cấp (AC 220V, 380V hoặc DC 24V).

Kiểm tra sơ đồ mạch:

• Mỗi loại bộ điều khiển đều đi kèm sơ đồ đấu nối trên hộp hoặc tài liệu hướng dẫn.

2 . Các thành phần chính cần đấu nối

• Nguồn điện: Cung cấp năng lượng cho động cơ van.
• Công tắc điều khiển: Điều khiển tín hiệu mở (ON) hoặc đóng (OFF).
• Công tắc giới hạn hành trình: Bảo vệ động cơ bằng cách ngắt nguồn khi van đạt trạng thái đóng/mở hoàn toàn.
• Bộ truyền tín hiệu (nếu có): Gửi tín hiệu trạng thái van đến hệ thống điều khiển trung tâm (PLC).

3 . Quy trình đấu nối bảng mạch điện

Bước 1: Ngắt nguồn điện

Đảm bảo ngắt toàn bộ nguồn điện để tránh nguy cơ giật điện khi thao tác.

Bước 2: Xác định dây nguồn

Dây nguồn chính: kết nối với động cơ.

• Dây L (Line): Dây pha (thường là dây màu nâu hoặc đỏ).
• Dây N (Neutral): Dây trung tính (thường là dây màu xanh dương).
• Dây nối đất: Được đánh dấu bằng màu xanh lá hoặc xanh lá sọc vàng.

Dây tín hiệu điều khiển:

• Dây mở van (ON): Kết nối với công tắc để gửi tín hiệu mở.
• Dây đóng van (OFF): Kết nối với công tắc để gửi tín hiệu đóng.

Bước 3: Kết nối với công tắc điều khiển

Sử dụng công tắc hoặc bộ điều khiển trung tâm để gửi tín hiệu điều khiển.

• Kết nối dây tín hiệu “ON” đến công tắc mở.
• Kết nối dây tín hiệu “OFF” đến công tắc đóng.

Bước 4: Đấu nối công tắc hành trình

• Công tắc hành trình sẽ tự động ngắt nguồn điện khi van đạt trạng thái đóng hoặc mở hoàn toàn.
• Kêt nối dây tín hiệu từ công tắc hành trình vào mạch để bảo vệ động cơ.

Bước 5: Kiểm tra kết nối dây

• Đảm bảo tất cả các đầu nối được cách điện tốt..
• Sử dụng đồng hồ đo điện để kiểm tra các mạch có thông suốt hay không.

Bước 6: Cấp nguồn điện và thử nghiệm

Bật nguồn và kiểm tra hoạt động của van:

• Khi nhấn công tắc mở, van phải xoay đến vị trí mở hoàn toàn.
• Khi nhấn công tắc đóng, van phải xoay đến bị trí đóng hoàn toàn.
• Quan sát công tắc hành trình để đảm bảo van tự ngắt khi đạt trạng thái cuối.

Lưu ý khi sử dụng van bi điều khiển điện ON/OFF

1 . Lắp đặt đúng cách:

• Kiểm tra các thống số kỹ thuật và đấu nối điện đúng theo hướng dẫn.
• Đảm bảo lắp đặt van theo đúng chiều dòng chảy.

2 . Vận hành cẩn thận:

• Tránh bật/tắt liên tục để tránh quá tải động cơ.
• Kiểm tra tín hiệu điều khiển và theo dõi hoạt động của van trong lần sử dụng đầu tiên.

3 . Bảo dưỡng đình kỳ:

• Vệ sinh van, kiểm tra gioăng làm kín và động cơ thường xuyên.
• Thay thế linh kiện hỏng khi cần.

4 . Điều kiện môi trường:

• Tránh lắp đặt van ở nơi có nhiệt độ hoặc hóa chất vượt quá giới hạn cho phép.
• Bảo vệ van khỏi độ ẩm và môi trường khắc nghiệt.

5 . Xử lý sự cố:

• Kiểm tra kết nối điện khi van không hoạt động.
• Vệ sinh và kiểm tra van nếu bị kẹt.

6 . Khi không sử dụng:

• Ngắt nguồn điện và bảo quản van ở nơi khô ráo, sạch sẽ.

Tuân thủ các lưu ý này giúp tăng tuổi thọ và hiệu quả vận hành của van bi điều khiển điện ON/OFF.
