Van bi điều khiển điện tuyến tính

Đôi nét về van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính (linear electric actuated ball valve) là một thiết bị dùng để điều chỉnh dòng chảy của chất lỏng hoặc khí trong hệ thống đường ống. Khác với các loại van bi thông thường chỉ mở hoặc đóng hoàn toàn, dòng van này được điều khiển bởi một động cơ điện tuyến tính, cho phép điều chỉnh độ mở của van theo các mức từ 0-100% một cách chính xác, nhờ vào tín hiệu điều khiển (thường là 4-20mA hoặc 0-10V). Điều này giúp kiểm soát lưu lượng theo yêu cầu một cách liên tục, ổn định và hiệu quả.

Van bi điều khiển điện tuyến tính thường được sử dụng trong các hệ thống cần sự kiểm soát chính xác, chẳng hạn như công nghiệp hóa chất, xử lý nước, HVAC, hoặc dầu khí. Thiết kế van bi với cơ chế đóng/mở linh hoạt mang lại ưu điểm ít tổn thất áp suất và khả năng chịu được áp suất cao.

Bộ truyền động điện của van thường được trạng bị cảm biến phản hồi và các tính năng an toàn như chống quá tải, đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt. Đây là giải pháp lý tưởng cho các ứng dụng tự động hóa, đòi hỏi sự phối hợp chính xác giữa các thành phần trong hệ thống.

Hiện nay, các dòng van bi nói chung và van bi điều khiển điện tuyến tính nói riêng đều được Công ty XNK HT Việt Nam chúng tôi nhập khẩu và phân phối trên toàn thị trường với những sản phẩm chất lượng vượt trội đem lại sự tin tưởng cho rất nhiều người dùng.

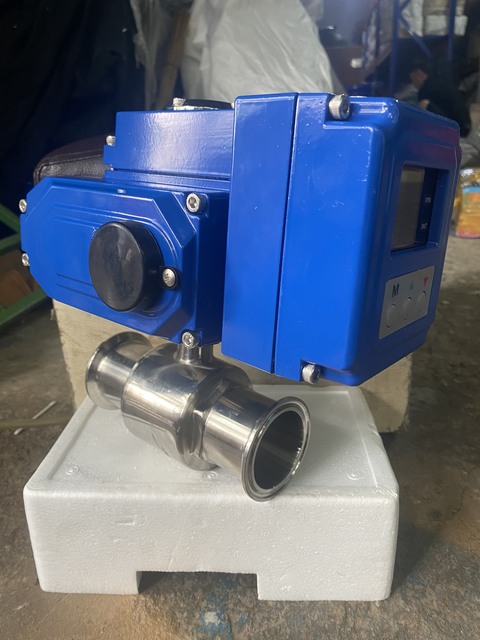

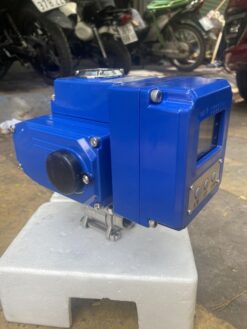

Hình ảnh thực tế của van bi điều khiển điện tuyến tính

Hinh ảnh thực tế của van bi điều khiển điện tuyến tính giúp người dùng hiểu rõ cấu tạo, thiết kế và tính năng của sản phẩm, đảm bảo tính tương thích với hệ thống đường ống. Nó cũng cấp cái nhìn trực quan để kiểm tra kích thước, kiểu lắp đặt, đồng thời tăng độ tin cậy khi đánh giá chất lượng.

Ngoài ra, hình ảnh thực tế sẽ hỗ trợ kỹ sư trong việc lắp đặt và vận hành chính xác, giúp giảm thiểu sai sót trong ứng dụng thực tế. Sau đây là hình ảnh thực tế của van bi điều khiển điện tuyến tính tại kho XNK HT Việt Nam:

Một số chủng loại van bi điều khiển điện tuyến tính do XNK HT Việt Nam phân phối

Van bi điều khiển điện tuyến tính là một trong những thiết bị quan trọng của hệ thống tự động hóa công nghiệp hiện đại. Chúng không chỉ giúp điều khiển lưu lượng và áp suất của chất lỏng, mà còn mang lại hiệu suất làm việc ổn định và chính xác.

Tại Công ty XNK HT Việt Nam, chúng tôi tự hào cung cấp đa dạng các chủng loại van bi điều khiển điện tuyến tính chất lượng cao, đáp ứng mọi nhu cầu của khách hàng. Hãy cùng khám phá những sản phẩm nổi bật mà chúng tôi mang đến!

• Van bi nhựa điều khiển điện tuyến tính.

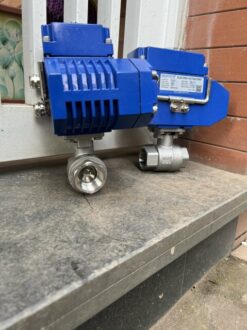

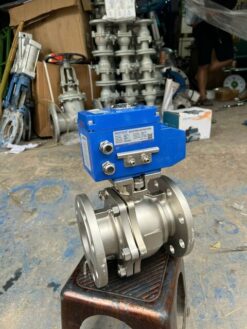

• Van bi inox điều khiển điện tuyến tính.
• Van bi gang điều khiển điện tuyến tính.
• Van bi vi sinh điều khiển điện tuyến tính.
• Van bi thép điều khiển điện tuyến tính.
• Van bi điều khiển điện tuyến tính 24V.
• Van bi điều khiển điện tuyến tính 220V.
• Van bi điều khiển điện tuyến tính 380V.

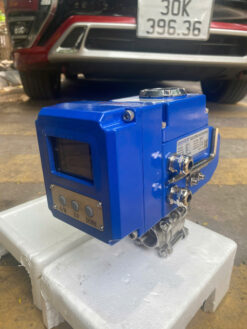

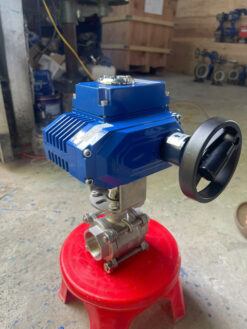

• Van bi 3PC điều khiển điện tuyến tính.
• Van bi 2PC điều khiển điện tuyến tính.
• Van bi 2 ngã điều khiển điện tuyến tính.
• Van bi 3 ngã điều khiển điện tuyến tính.

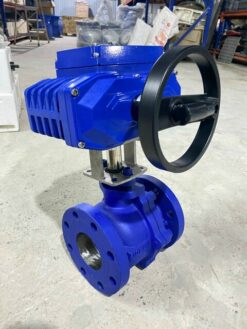

• Van bi mặt bích điều khiển điện tuyến tính.
• Van bi nối ren điều khiển điện tuyến tính.
• Van bi điều khiển điện tuyến tính Geko – Đài Loan.
• Van bi điều khiển điện tuyến tính KB Valve – Hàn Quốc.
• Van bi điều khiển điện tuyến tính Kosaplus – Hàn Quốc v.v….

Các bộ phận cấu tạo của van bi điều khiển điện tuyến tính

Cấu tạo của van bi điều khiển điện tuyến tính được chia thành hai phần chính: phần van bi cơ học và phần truyền động điện (bộ điều khiển tuyến tính), với các chi tiết cụ thể sau:

1 . Phần van bi cơ học:

Thân van (Body):

• Vật liệu: Thường được làm từ inox (304/316), thép, đồng, gang hoặc nhựa (PVC, UPVC, CPVC).
• Chức năng: Là bộ phận chính chịu áp lực và chứa các chi tiết bên trong.

Viên bi (Ball):

• Cấu tạo: Hình cầu, được gia công với lỗ khoan xuyên tâm.
• Chức năng: Quay quanh trục để điều chỉnh dòng chảy. Lỗ khoan có thể là dạng thẳng hoặc giảm tiết diện (Reduced Bore).

Trục truyền động (Stem):

• Kết nối giữa bộ truyền động điện và viên bi. Chịu được mô-men xoắn cao để quay viên bi.
• Thường được làm từ inox hoặc hợp kim chịu lực.

Gioăng làm kín (Seals):

• Vật liệu: PTFE, EPDM hoặc NBR có khả năng chịu nhiệt và chống ăn mòn.
• Vị trí: Bao quanh viên bi và trục để đảm bảo không rò rỉ chất lỏng/gas khi vận hành.

Cổng kết nối (End Connection):

• Kiểu lắp: Ren (Threaded), mặt bích (Flanged), hoặc clamp (kẹp).
• Chức năng: Kết nối van với hệ thống đường ống.

2 . Phần bộ truyền động điện (Electric Actuator)

Vỏ bộ truyền động (Housing):

• Vật liệu: Hợp kim nhôm sơn tĩnh điện hoặc nhựa kỹ thuật chống ăn mòn.
• Đạt tiêu chuẩn bảo vệ IP65, IP67 hoặc IP68, chống nước và bụi.

Động cơ điện (Electric Motor):

• Chuyển đổi năng lượng điện thành cơ năng (chuyển động quay hoặc tuyến tính).
• Thường sử dụng điện áp AC (220V, 380V) hoặc DC (24V).

Bộ điều khiển tuyến tính:

• Tích hợp mạch nhận tín hiệu điều khiển (4-20mA, 0-10V).
• Chức năng: Điều chỉnh góc quay của viên bi tương ứng với tín hiệu điều khiển, cho phép điều tiết lưu lượng từ 0-100%.

Bộ bánh răng giảm tốc:

• Chuyển đổi tốc độ và mô-men xoắn từ động cơ, đảm bảo vận hành chính xác.

Bộ cảm biến vị trí (Position Feedback):

• Cung cấp tín hiệu phản hổi về góc mở của van, giúp hệ thống giám sát quá trình hoạt động.

Công tắc giới hạn (Limit Switches):

• Ngắt động cơ khi van đạt đến vị trí đóng hoặc mở tối đa, tránh hư hỏng.

3 . Cơ chế hoạt động phối hợp

Khi nhận tín hiệu điều khiển tuyến tính từ hệ thống (PLC hoặc bộ điều khiển trung tâm), động cơ điện quay, thông qua trục và bánh răng truyền lực để quay viên bi bên trong thân van. Góc mở của viên bi được điều chỉnh chính xác theo tín hiệu, giúp kiểm soát lưu lượng dòng chảy theo yêu cầu.

Hệ thống cấu tạo này giúp van bi điều khiển điện tuyến tính hoạt động bền bỉ, chính xác, và hiệu quả trong các ứng dụng công nghiệp.

Nguyên lý hoạt động của van bi điều khiển điện tuyến tính

Nguyên lý hoạt động của van bi điều khiển điện tuyến tính dựa trên cơ chế chuyển đổi tín hiệu điện thành chuyển động cơ học tuyến tính, cho phép kiểm soát chính xác lưu lượng dòng chảy. Quy trình hoạt động diễn ra như sau:

1 . Nhận tín hiệu điều khiển:

Van nhận tín hiệu đầu vào dạng tuyến tính (4-20mA, 0-10V) từ hệ thống điều khiển trung tâm (PLC, DCS).

Tín hiệu này xác định mức độ mở của van (ví dụ: 25%, 50%, 75%…).

2 . Kích hoạt động cơ điện:

Bộ điều khiển trong bộ truyền động điện (electric actuator) giải mã tín hiệu và kích hoạt động cơ điện hoạt động.

Động cơ tạo ra chuyển động quay với tốc độ và mô-men xoắn phù hợp.

3 . Truyền động đến viên bi:

Chuyển động quay từ động cơ được truyền qua hệ thống bánh răng giảm tốc và trục truyền động để điều chỉnh góc quay của viên bi bên trong van.

Góc quay của viên bi (từ 0° đến 90°) tương ứng với mức độ mở hoặc đóng của van, cho phép điều tiết lưu lượng dòng chảy.

4 . Điều chỉnh lưu lượng:

Khi viên bi quay, lỗ khoan trên viên bi thay đổi diện tích mở của đường ống, từ đó điều chỉnh lưu lượng chất lỏng hoặc khí đi qua van.

Nhờ tín hiệu điều khiển liên tục, van có thể duy trì trạng thái mở ở bất kỳ vị trí nào trong khoảng từ 0% đến 100%.

5 . Phản hồi vị trí:

Bộ cảm biến vị trí tích hợp trong bộ truyền động theo dõi góc quay của trục và gửi tín hiệu phản hồi về hệ thống điều khiển.

Điều này giúp giám sát chính xác trạng thái của van trong thời gian thực.

6 . Tự động dừng:

Khi van đạt đến vị trí yêu cầu (theo tín hiệu điều khiển), công tắc giới hạn (limit switch) ngắt động cơ, đảm bảo van không mở quá mức hoặc đóng chặt gây hư hỏng.

Đặc điểm chính trong nguyên lý hoạt động

• Hoạt động tuyến tính: Góc mở của van thay đổi theo tỉ lệ thuận với tín hiệu điều khiển, cho phép kiểm soát lưu lượng mượt mà và chính xác.
• Phản hồi liên tục: Đảm bảo tính đống bộ giữa tín hiệu điều khiển và trạng thái thực tế của van.
• An toàn và ổn định: Bộ điều khiển tích hợp các tính năng như chống quá tải, tự ngắt khi gặp sự cố, đảm bảo hệ thống vận hành bền vững.

Nguyên lý này giúp van bi điều khiển điện tuyến tính trở thành giải pháp lý tưởng trong các ứng dụng cần điều chỉnh lưu lượng linh hoạt và chính xác, như hệ thống HVAC, xử lý nước và công nghiệp hóa chất.

Những lợi ích và hạn chế khi sử dụng van bi điều khiển điện tuyến tính

1 . Lợi ích

• Kiểm soát chính xác lưu lượng: Tín hiệu điều khiển tuyến tính (4-20mA, 0-10V) cho phép điều chỉnh góc mở van một cách mượt mà, phù hợp với các hệ thống yêu cầu điều tiết lưu lượng chính xác.
• Tự động hóa cao: Tích hợp dễ dàng vào các hệ thống PLC hoặc DCS, giúp tối ưu hóa quy trình vận hành mà không cần sự can thiệp thủ công.
• Độ bền cao: Van bi có thiết kế chắc chắn, chịu được áp suất và nhiệt độ cao, ít bị mài mòn hơn so với các loại van khác trong môi trường khắc nghiệt.
• Hoạt động êm ái: Động cơ điện không gây tiếng ồn lớn, đảm bảo vận hành ổn định và không làm ảnh hưởng đến môi trường xung quanh.
• Tính linh hoạt: Có thể sử dụng cho nhiều loại chất lỏng và khí, bao gồm nước, dầu, hóa chất, khí nén và hơi.
• An toàn và ổn định: Tích hợp công tắc giới hạn và các tính năng bảo vệ như chống quá tải, đảm bảo an toàn khi vận hành.
• Tiết kiệm năng lượng: Hoạt động hiệu quả với mức tiêu thụ năng lượng thấp hơn so với van điều khiển bằng khí nén.

2 . Hạn chế

• Chi phí đầu tư cao: Giá thành của van bi điều khiển điện tuyến tính và bộ truyền động thường cao hơn so với các loại van điều khiển khác, đặc biệt là van khí nén.
• Thời gian đáp ứng chậm hơn: So với van điều khiển bằng khí nén, van điều khiển điện có thời gian đáp ứng chậm hơn, do cần thời gian cho động cơ điện hoạt động.
• Phụ thuộc vào nguồn điện: Yêu cầu nguồn điện ổn định để vận hành. Trong trường hợp mất điện, van có thể cần bộ lưu điện hoặc giải pháp thay thế để đảm bảo hoạt động liên tục.
• Giới hạn kích thước: Đối với các van kích thước lớn (DN150 trở lên), mô-men xoắn cần thiết tăng cao, dẫn đến yêu cầu bộ truyền động điện lớn và cồng kềnh hơn.
• Nhạy cảm với môi trường: Bộ truyền động điện cần được bảo vệ tốt để tránh các yếu tố môi trường như nước, bụi, hoặc nhiệt độ quá cao làm hư hỏng.

Van bi điều khiển điện tuyến tính mang lại sự kiểm soát chính xác và tiện lợi cho hệ thống tự động hóa cao, đặc biệt trong các ứng dụng cần độ ổn định cao. Tuy nhiên, chi phí đầu tư và các yêu cầu về bảo trì kỹ thuật cần được cân nhắc trong quá trình lựa chọn.

Ứng dụng chi tiết của van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính được ứng dụng rộng rãi trong các lĩnh vực công nghiệp nhờ khả năng điều chỉnh lưu lượng chính xác và vận hành tự động hóa. Dưới đây là những ứng dụng thực tiễn nổi bật:

1 . Xử lý nước và nước thải:

• Điều tiết lưu lượng nước trong các hệ thống cấp thoát nước.
• Ứng dụng trong các nhà máy xử lý nước thải để kiểm soát hóa chất hoặc khí (như ozone, clo) trong quá trình xử lý.

2 . Công nghiệp HVAC:

• Kiểm soát lưu lượng nước hoặc khí trong các hệ thống sưởi, thông gió và điều hòa không khí.
• Đảm bảo phân phối nhiệt hoặc làm mát chính xác trong các tòa nhà hoặc nhà máy.

3 . Công nghiệp hóa chất:

• Dùng trong hệ thống trộn, kiểm soát dòng chảy của hóa chất lỏng hoặc khí độc hại, ăn mòn.
• Ứng dụng phổ biến trong sản xuất sơn, phân bón và các loại hóa chất đặc biệt.

4 . Công nghiệp thực phẩm và đồ uống:

• Điều chỉnh lưu lượng chất lỏng trong dây chuyền sản xuất thực phẩm, như sữa, nước giải khát, hoặc dầu ăn.
• Được sử dụng trong môi trường yêu cầu vệ sinh cao, như các nhà máy bia hoặc chế biến thực phẩm.

5 . Công nghiệp dầu khí:

• Điều tiết lưu lượng dầu, khi tự nhiên hoặc hóa chất trong các đường ống dẫn.
• Thích hợp cho môi trường khắc nghiệt nhờ độ bền cao và khả năng chịu áp lực lớn.

6 . Công nghiệp năng lượng:

• Sử dụng trong các nhà máy nhiệt điện hoặc năng lượng tái tạo để điều chỉnh hơi nước, nước nóng hoặc khí nén.
• Đảm bảo hiệu suất và an toàn cho hệ thống.

7 . Công nghiệp dược phẩm:

• Ứng dụng trong dây chuyền sản xuất dược phẩm, kiểm soát các dòng chảy chất lỏng, khí trong môi trường vô trường.

8 . Ứng dụng đặc biệt:

• Hệ thống tưới tiêu nông nghiệp tự động.
• Hệ thống làm mát trong các nhà máy sản xuất thép hoặc nhựa.
• Các dây chuyền sản xuất công nghiệp thông minh, tích hợp IoT.

>>>>Xem thêm: Van bi điều khiển điện ON/OFF

Các thương hiệu sản xuất van bi điều khiển điện tuyến tính

Dưới đây là các thương hiệu uy tín chuyên cung cấp van bi điều khiển điện tuyến tính được đánh giá cao trên thị trường:

1 . Kosa Plus (Hàn Quốc)

• Thương hiệu nổi tiếng về các dòng van điều khiển điện với thiết kế bền bỉ, độ chính xác cao.
• Sản phẩm có khả năng chống nước, chống bụi theo tiêu chuẩn IP67.

2 . Haitima (Đài Loan)

• Cung cấp van bi điều khiển điện có độ bền cao, giá thành cạnh tranh.
• Chuyên về các sản phẩm từ inox, phù hợp với nhiều ngành công nghiệp như hóa chất và xử lý nước.

3 . Arita (Malaysia)

• Thương hiệu phổ biến ở khu vực Đông Nam Á với các dòng van bi điều khiển điện đa dạng về kích thước và vật liệu.
• Giá cả hợp lý, phù hợp cho nhiều ứng dụng công nghiệp.

4 . Unid (Đài Loan)

• Chuyên cung cấp van bi điều khiển điện tuyến tính giá thành hợp lý, dễ dàng tích hợp vào hệ thống tự động hóa.
• Phổ biến trong xử lý nước và khí nén.

Những thương hiệu này nổi bật nhờ chất lượng sản phẩm, độ bền và tính năng vượt trội, phù hợp với nhiều ứng dụng từ công nghiệp nhẹ đến các hệ thống yêu cầu kỹ thuật cao.

Báo giá van bi điều khiển điện tuyến

Van bi điều khiển điện tuyến tính tại XNK HT là sản phẩm được nhập khẩu trực tiếp từ các nhà sản xuất uy tín như Hàn Quốc và Đài Loan. Các sản phẩm này đều được đảm bảo chất lượng với giấy tờ đầy đủ như CO, CQ và đi kèm với chế độ bảo hành chính hãng 12 tháng. Giá của các dòng van bi này sẽ phụ thuộc vào kích thước, loại kết nối, và các tiêu chuẩn kỹ thuật (như vật liệu, điện áp, và áp suất làm việc).

Bạn có thể tham khảo giá của các dòng van bi điện như:

Bảng giá van bi inox điều khiển khiển điện lắp ren:

Bảng giá van bi inox điều khiển điện lắp bích:

Lưu ý: Các bảng giá trên chỉ mang tính chất tham khảo, nó có thể tăng hoặc giảm do giá chất liệu cũng như chi phí sản xuất từ nhà sản xuất.

Về cơ bản, van bi điều khiển điện tuyến tính của XNK HT có nhiều lựa chọn từ các kích thước nhỏ đến lớn, với các mức giá dao động tùy thuộc vào từng đặc tính của sản phẩm. Mức giá có thể thay đổi tùy vào nhà cung cấp và các yếu tố như loại kết nối, điện áp, hay áp suất làm việc.

Để có được thông tin chi tiết về giá, bạn có thể liên hệ trực tiếp với XNK HT Việt Nam để nhận tư vấn và báo giá thành chính xác cho từng nhu cầu sử dụng.
