Van bướm điều khiển khí nén 2 mặt bích

Van bướm điều khiển khí nén 2 mặt bích là gì? Van có nguồn gốc xuất xứ từ đâu? Loại van bướm này có cấu tạo bộ phận ra sao? Van có những ưu điểm gì khác so với các dòng van khác? hay còn một số câu hỏi khác tương tự như vậy nữa mà các khách hàng đã hỏi Công ty XNK HT Việt Nam.

Để trả lời cho những câu hỏi trên và giải đáp thắc mắc của nhiều quý khách hàng về dòng van bướm điều khiển khí nén 2 mặt bích này. Thì sau đây xin mời các bạn cũng theo dõi về bài viết của chúng tôi để tìm hiểu về sản phẩm này nhé.

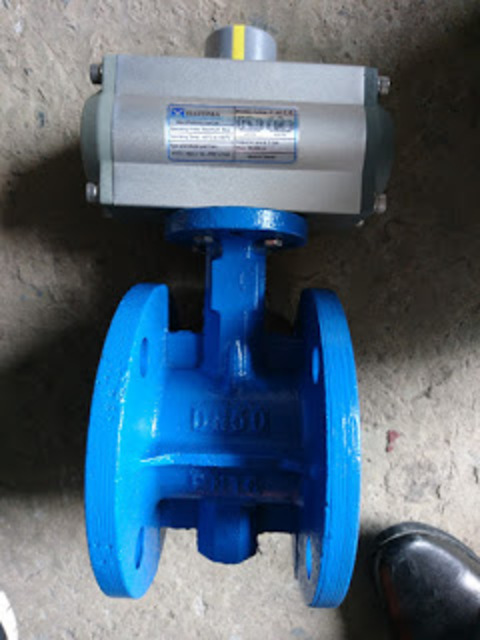

 Van bướm điều khiển khí nén 2 mặt bích là gì

Van bướm điều khiển khí nén 2 mặt bích là dòng van điều khiển tự động hóa được kết hợp giữa phân thân van bướm 2 mặt bích với bộ điều khiển khí nén nhằm mục đích điều tiết các lưu lượng dòng chảy lưu chất khi đi qua van.

Thông thường van bướm 2 mặt bích được chế tạo từ chất liệu thân van bằng gang, cánh bằng inox và được gắn kết với hệ thống đường ống bằng mặt bích. Van được thiết kế với dạng 2 mặt bích ở hai bên bề mặt của van bướm với các tiêu chuẩn mặt bích JIS, BS, DIN, ANSI,…

Van thường được sử dụng cho các hệ thống đường ống có kích thước lớn từ DN50 trở lên. Vì kiểu kết 2 mặt bích này tạo độ chắc chắn cho van khi làm việc và tăng độ chịu áp lực của dòng chảy lên rất nhiều.

Hiện nay, tất cả các sản phẩm van bướm điều khiển khí nén 2 mặt bích đều được Công ty XNK HT Việt Nam nhập khẩu trực tiếp hoàn toàn từ các nước như Hàn Quốc, Đài Loan, Nhật Bản, Malaysia,… với công nghệ lắp ráp tinh xảo, kỹ thuật cao đã tạo nên một dòng van điều khiển khí nén hoàn hảo và ổn định, chắc chắn khi làm việc.

Ngoài ra, chúng tôi còn cung cấp đa dạng các dòng van bướm điều khiển khí nén 2 mặt bích với kích cỡ từ DN50 – DN1000 nhằm đảm bảo đáp ứng được mọi nhu cầu của khách hàng ngày nay. Có thể thấy với kích thước này van bướm điều khiển khí nén 2 mặt bích thường được sử dụng trong các dây truyền công nghiệp sản xuất lớn như : các hệ thống cấp thoát nước của công ty nước sạch, hệ thống đường ống trong các nhà máy thủy điện, trong các nhà máy xi măng, nhà máy sản xuất gạch,…

Cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén 2 mặt bích

Cấu tạo của van bướm điều khiển khí nén 2 mặt bích

Van bướm điều khiển khí nén 2 mặt bích gồm có 2 thành phần chính là : Van bướm 2 mặt bích và bộ điều khiển truyền động bằng khí nén.

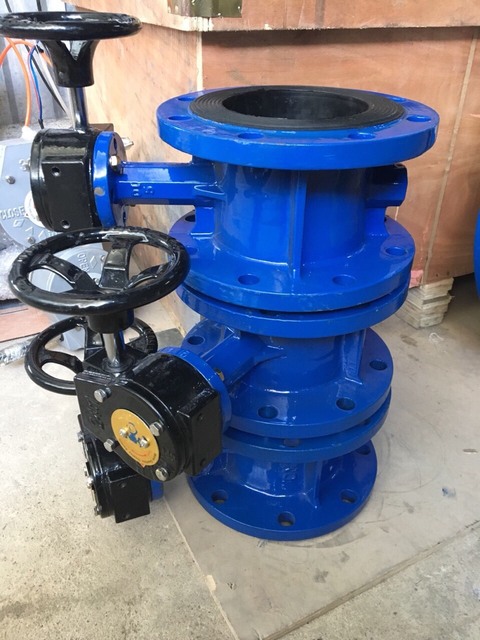

Phần van bướm 2 mặt bích

Cũng giống như các dòng van bướm cơ khác, van bướm điều khiển khí nén 2 mặt bích này cũng thường được chế tạo từ nhiều chất liệu khác như gang, inox hoặc thép nhằm đảm bảo khả năng chịu được các áp lực, áp suất cao. Gồm có các bộ phận chính là thân van hai mặt bích, đĩa van, trục van, gioăng đệm, bulong, ốc vít,,… để tạo nên một van bướm hai mặt bích hoàn chỉnh, chắc chắn và kiên cố.

Vì là dòng van có kích thước lớn nên van hoạt động được là nhờ vào các bộ điều khiển nên khi sản xuất thường được loại bỏ đi phần điều khiển thủ công bằng tay gạt đi. Với thiết kế hai mặt bích được đạt chuẩn chất lượng quốc tế tiêu chuẩn mặt bích BS, JIS, DIN, ANSI,… có thể phù hợp lắp đặt cho mọi đường ống khác nhau.

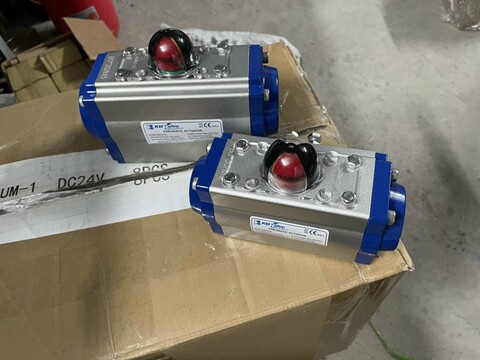

Bộ điều khiển khí nén

Bộ điều khiển khí nén là phần đầu được gắn ở trên thân van có vỏ ngoài được làm từ hợp kim nhôm cao cấp có khả năng chống ẩm và cách nhiệt tốt. Được nhập khẩu từ các thương hiệu có tiếng đến từ đất nước như Korean, Taiwan,…

Ở bộ điều khiển khí nén thì cũng gồm có các bộ phận chính như sau : Bộ vỏ, piston, xi lanh, bánh răng, trục quay, lò xo,… là thiết bị nhận nguồn khí nén để tác động vào trong đầu khí và được chia ra làm 2 kiểu tác động khác nhau: tác động đơn và tác động kép.

• Đối với dạng tác động đơn : sử dụng lò xo tự động phản hồi. Có nghĩa là với kiểu tác động này chỉ cần cấp khi nén một lần vào buồng khí để đóng hoặc mở van, và khi ngừng cấp khí nén cho bộ điều khiển thì lúc này lò xo không còn bị dồn nén bởi khí nữa nó sẽ tự bật ra làm van trở về trạng thái ban đầu.

• Đối với dạng tác động kép : khác với kiểu tác động trên là cần phải cấp 2 khí nén vào 2 đầu của nạp khí khác nhau. Thông thường van ở trạng thái ban đầu sẽ là đóng và khi bạn muốn mở van thì cần cấp khi nén lần 1 vào buồn khí van sẽ được mở ra. Còn khí muốn đóng van ta chỉ cần cấp khí nén 1 lần nữa vào cửa còn lại rồi van sẽ trở về trạng thái ban đầu là đóng vào.

Nguyên lý hoạt động của van bướm điều khiển khí nén 2 mặt bích

Van bướm điều khiển khí nén 2 mặt bích có chức năng hoạt động không hề khó hay phức tạp gì vì nhờ được vận hành chủ yếu bằng bộ điều khiển khí nén. Và thường có hai kiểu hoạt động chính là kiểu hoạt động ON/OFF và kiểu hoạt động tuyến tính. Nhưng nhìn chung thì trong quá trình vận hành là nhờ sự biến đổi áp lực khí nén để tạo ra động năng tác dụng lên các van cơ thông qua trục van.

Thiết bị truyền động khí nén khi được cung cấp nguồn khí vào buồng áp lực sẽ tác dụng lên các piston. Nhờ hệ số cấp bánh răng sẽ tác dụng lên trục van sẽ truyền động giúp van làm việc thực hiện đóng mở lưu thông dòng lưu chất.

Khi khí nén cấp đến đầu điều khiển, do thiết kế đầu điều khiển này sẽ làm trục chính giữa quay một góc đúng hành trình 90 độ. Khi hết hành trình sẽ dừng lại, trục chính này sẽ kết nối với trục chính của van bướm và làm cho cánh bướm quay góc 90 độ. Như vậy sẽ làm cho van chuyển từ trạng thái đóng sang trạng thái mở hoặc ngược lại từ trạng thái mở sang trạng thái đóng.

Và đặc biệt van bướm điều khiển khí nén 2 mặt bích còn có thể kiểm soát và điều tiết theo các góc nhỏ hơn 90 độ để điều chỉnh các dòng chảy lưu lượng tùy theo nhu cầu sử dụng của người vận hành và hệ thống.

Các ưu nhược điểm về dòng van bướm điều khiển khí nén 2 mặt bích

Muốn xem sản phẩm đấy có tốt hay không, có phù hợp để sử dụng cho môi trường của mình không thì các bạn cũng cần phải xem đến các yêu tố về ưu điểm của sản phẩm đó và có những điểm hạn chế nào.

Vậy chúng ta sẽ cùng liệt kê xem van bướm điều khiển khí nén 2 mặt bích có những ưu nhược điểm nào dưới đây nhé.

Ưu điểm của van bướm điều khiển khí nén 2 mặt bích

• Van bướm điều khiển khí nén 2 mặt bích là van điều khiển tự động nên giúp tiết kiệm được sức lực và thời gian vận hành.

• Vì van sử dụng bộ điều khiển khí nén mà van có chức năng vận hành vô cùng chính xác và nhanh chóng chỉ mất từ 1-2 giây, giúp van chặn dòng chảy tức thời khi gặp sự cố.

• Van có thể sử dụng được kiểu đóng mở ON/OFF hoặc kiểu tuyến tính giúp van điều tiết dược lưu lượng dòng chảy một cách dễ dàng. Người vận hành có thể kiểm soát được các lưu chất trong mọi hệ thống đường ống theo nhu cầu công việc.

• Van bướm điều khiển khí nén 2 mặt bích được làm từ các chất liệu đặc biệt có độ kiên cố và chắc chắn, chống mài mòn, chống rung giúp cho van có tuổi thọ được kéo dài lâu hơn.

• Được thiết kế theo dạng hai mặt bích đáp ứng cho các hệ thống đường ống có kích thước lớn với áp suất dòng chảy cao, với khả năng tạo độ kín khít vô cùng tốt không làm rỏ rỉ các lưu chất ra bên ngoài.

• Đĩa van được thiết kế với chất liệu inox cao cấp vì nó là bộ phận chịu trực tiếp các áp suất của dỏng chảy. Inox giúp cho đĩa van có khả năng chống chịu cùng với sự chống mài mòn vô cùng tốt nên đĩa van có thể hoạt động thoải mái mà không bị ảnh hưởng gì.

• Sử dụng áp lực khí nén nên để vận hành van nên có độ ăn toàn cao khi sử dụng, không xảy ra tình trạng cháy nổ gây nguy hiểm đến đường ống và người làm việc.

• Van bướm điều khiển khí nén 2 mặt bích có thể dễ dàng tháo rời từng bộ phận để sửa chửa, lắp đặt và thay thế các bộ phận liên quan của van bướm cực kì đơn giản.

Nhược điểm của van bướm điều khiển khí nén 2 mặt bích

• Vì van thiết kế hai mặt bích dành riêng cho các hệ thống đường ống công nghiệp nên không thể sử dụng được cho các đường ống có kích thước nhỏ hơn DN50.

• Van bướm điều khiển khí nén 2 mặt bích có giá thành cao hơn so với các van bướm kẹp wafer và van bướm lắp lug.

Một số lý do bạn nên lắp đặt bộ điều khiển khí nén cho van bướm hai mặt bích

Với công nghệ tiên tiến hiện đại như ngày nay, con người cũng đang dần thay thế các dòng van cơ truyền thống bằng các dòng van hiện đại hơn. Điển hình ở đây là sản phẩm van bướm điều khiển khí nén 2 mặt bích. Việc lắp đặt bộ điều khiển khí nén cho van bướm hai mặt bích sẽ đem đến cho người tiêu dùng rất nhiều những lợi ích quan trong quá trình sử dụng.

Vì là dòng van tự động hóa nên khi điều khiển đóng – mở không cần phải tốn nhiều nhân công và sự lực từ người mà vẫn có thể điều khiển với độ chính xác cao và nhanh chóng, giúp van có thể tức thời xử lý được nhiều nhu cầu trong hoạt động.

Đối với những môi trường có dung dịch độc hại thì việc lắp bộ điều khiển khí nén là rất cần thiết bởi giúp cho người sử dụng có thể điều khiển hoạt động đóng mở từ xa thay cho phải lại gần như tay gạt, tay quay. Vẫn có thể nhận biết được quá trình hoạt động của van được diễn ra như thế nào thông qua bộ tín hiệu. Khi ở tại vị trí mở, độ cản trở của dòng chảy tác động lên trên van là nhỏ nhất. Vì thế, việc tạo xoáy và sụt áp trên van cũng rất nhỏ.

Bộ điều khiển khí nén được làm từ hợp kim nhôm có phủ thêm một lớp sơn cách nhiệt nên rất an toàn cho người vận hành. Van sử dụng nguồn năng lượng khí nén sạch, có sẵn trong tự nhiên góp phần bảo vệ môi trường và đảm bảo an toàn cho hệ thống không sợ bị chấy cháy điện như các dòng van điều khiển điện.

Và nói về giá thành của van bướm điều khiển khí nén 2 mặt bích rẻ hơn so với van bướm điều khiển điện nhằm đáp ứng được cho các hệ thống muốn sư dụng dòng van điều khiển tự động mà băn khoăn về giá cả thì có thể tham khảo dòng van này.

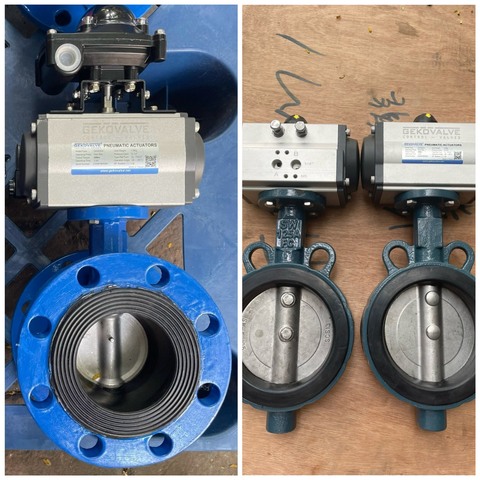

So sánh van bướm điều khiển khí nén 2 mặt bích với kiểu kẹp Wafer

Dạng van bướm điều khiển khí nén thông thường sẽ có hai kiểu kết nối chính với đường ống là kiểu van bướm điều khiển khí nén 2 mặt bích và kiểu van bướm điều khiển khí nén kẹp wafer. Đây là hai kiểu được sử dụng nhiều nhất trong các hệ thống, hãy cùng xem 2 dạng kết nối này khác nhau ở điểm nào nhé.

• So với van bướm 2 mặt bích thì van bướm kẹp wafer có các kích thước nhỏ hơn lắp đặt được cho các hệ thống đường ống nhỏ hơn.

• Với kiểu van bướm 2 mặt bích sẽ cho thấy được việc lắp đặt chính xác hơn so với dòng van bướm kẹp wafer.

• Vì van bướm 2 mặt bích được thiết kế theo các tiêu chuẩn JIS, BS, DIN, ANSI tạo cảm giác có độ kín cao hơn so với van bướm kẹp wafer nên có độ bền cao hơn trong quá trình sử dụng van.

• Nói về độ khả năng chịu đựng các áp lực, áp suất của dòng chảy thì van bướm điều khiển khí nén 2 mặt bích có thể chịu được tốt hơn rất nhiều so với van bướm điều khiển khí nén wafer.

• Và đương nhiên giá thành của van bướm điều khiển khí nén 2 mặt bích sẽ cao hơn hẳn so với van bướm điều khiển khí nén kẹp wafer. Tuy vậy, mỗi dòng van đều sẽ có những đặc điểm nổi bật khác nhau, có những lợi thế của riêng mình nên các bạn có thể thoải mái lựa chọn kiểu kết nối nào phù hợp với hệ thống của mình hơn.

Những ứng dụng thực tế sử dụng van bướm điều khiển khí nén 2 mặt bích

Dòng van bướm điều khiển khí nén 2 mặt bích này rất được ưa chuộng sử dụng trong các hệ thống công nghiệp, tiểu biểu phải kể đến một vài ứng dụng như là:

• Được dùng trong các hệ thống cấp nước sạch, xử lý nước thải trong các khu công nghiệp, các tòa nhà lớn,…

• Van bướm điều khiển khí nén 2 mặt bích là chốt chặn trong các hệ thống đường ống dẫn dầu xuyên lục địa, các trạm thủy điện, đập nước, hồ bơi, trạm bơm thủy lực phục vụ cho nông nghiệp.

• Van còn được dùng cho các hệ thống ống dẫn truyền các chất dung môi, các chất xúc tác ở trong các nhà máy sản xuất xi măng, gạch men.

• Ứng dụng ở trong hệ thống PCCC, hệ thống làm mát ở các khu dân cư, khu công nghiệp và các toàn nhà lớn, các khi phân xưởng xí nghiệp sản xuất.

• Van bướm điều khiển khí nén còn có thể ứng dụng trong các nhà máy sản xuất nước uống, nước tinh khiết, nước giải khát,…

• Còn được ứng dụng rộng raiax trong các lĩnh vực khai thác khoáng sản.
