Van bướm JMV điều khiển khí nén

Trên thị trường ngày nay cùng với sự phát triển không ngừng của công nghệ, việc áp dụng các giải pháp tự động hóa công việc trong ngành công nghiệp đang ngày càng được ưa chuộng và sử dụng phổ biến. Và sản phẩm van bướm JMV điều khiển khí nén cũng là một trong những dòng van công nghiệp thuộc dòng van điều khiển tự động.

So với các thiết bị dạng điều khiển tay gạt, tay quay và điều khiển bằng động cơ điện thì van điều khiển khí nén có những điểm khác biệt nổi bật hơn rất nhiều. Hãy cùng khám phá chi tiết về dòng van bướm JMV điều khiển khí nén này dưới đây từ những khái niệm cơ bản đến các chức năng hoạt động của nó đối với môi trường sử dụng như thế nào nhé!

Mô tả về dòng sản phẩm van bướm JMV điều khiển khí nén

 Van bướm JMV điều khiển khí nén là một sự kết hợp hoàn hảo của phần thân van bướm Hàn Quốc JMV cùng với bộ điều khiển tự động khí nén Geko – Đài Loan. Ngoài ra nó còn có một số tên gọi khác như :

• Van cánh bướm JMV điều khiển khí nén.

• Van bướm Hàn Quốc điều khiển khí nén.

• Van bướm JMV đóng mở bằng khí nén.

• Van bướm JMV truyền động khí nén, v.v….

Van bướm JMV điều khiển khí nén được thừa hưởng các đặc tính tốt của van bướm JM Valve như chịu nhiệt, chịu áp lực, hoạt động tốt trong nhiều môi trường, độ bền cao… Cộng với bộ điều khiển bằng khí nén thay cho tay gạt, tay quay giúp tăng hiệu suất đóng mở van theo yêu cầu mà không tốn chút sức lực nào.

Đây là một trong những thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại. Bởi nó đem lại sự tiện lợi, linh hoạt và hiệu suất cao trong công việc. Vận hành hoàn toàn bằng bộ điều khiển khí nén để điều khiển đóng mở và điều tiết lưu lượng dòng chảy lưu lượng khi đi qua van.

Van bướm JMV điều khiển khí nén chính là giải pháp hoàn hảo cho các ứng dụng sản xuất công – nông nghiệp, được sử dụng rộng rãi trong các hệ thống như : cấp nước sạch, xử lý nước thải, thực phẩm, lọc hóa dầu, xăng dầu, PCCC,…

Những lợi ích quan trọng khi sử dụng van bướm JMV điều khiển khí nén

Việc sử dụng van bướm JMV điều khiển khí nén là rất cần thiết cho các ngành công nghiệp đang ngày một hiện đại hóa. Thay vì sử dụng bằng các phương pháp vận hành bằng cơ thì sử dụng bộ điều khiển khí nén để thực hiện đóng mở van mang lại nhiều lợi ích như sau :

• Van bướm JMV điều khiển khí nén sử dụng năng lương khí sạch, có sẵn trong tự nhiên làm giảm nguy cơ gây ô nhiễm môi trường, tiết kiệm năng lượng.

• Sử dụng bộ điều khiển khí nén đảm bảo hoạt động hiệu suất một cách ổn định, áp suất khí nén được kiểm soát chính xác đảm bảo việc diễn ra hoạt động đóng mở ổn định.

• Van điều khiển khí nén có khả năng đóng mở nhanh chỉ mất 1-2 giây giúp làm tăng năng suất làm việc cho các nhà máy thay thế cho các phương pháp thủ công, giảm chi phí nhân công.

• Việc dùng van bướm JMV điều khiển khí nén ít phải bảo trì thường xuyên, thời gian các lần bảo trì ít hơn các dòng van khác vừa tiện lợi lại vừa tiết kiệm chi phí sửa chữa bảo dưỡng nhiều.

• Van được điều khiển từ xa có thể giải quyết nhiệm vụ từ xa theo yêu cầu được cài đặt sẵn trước đó không cần phải thao tác trực tiếp tại các vị trí cài đặt van.

• Van có tuổi thọ lầu dài và bền bỉ trong thời gian dài sử dụng vẫn thoải mái đảm bảo được độ kín cao.

• Các áp suất và lưu lượng dòng chảy khi đi qua van không bị thuyên giảm, vẫn đảm bảo được các lưu lượng dòng chảy được chảy qua toàn bộ 100%.

• Van bướm JMV điều khiển khí nén có các kích thước đa dạng từ DN50 – DN1000 với nhiều kiểu kết nối thông dụng có thể phù hợp với nhiều loại đường ống hiện nay.

• So với các van bướm điển khiển điện khác thì giá thành của van bướm JMV điều khiển khí nén có phần rẻ hơn về cả chi phí ban đầu lẫn chi phí lắp đặt.

Tìm hiểu về cấu tạo và nguyên lý hoạt động của van bướm JMV điều khiển khí nén

Van bướm JMV điều khển khí nén được chia ra làm hai thành phần chính là phần thân van bướm cơ JMV và bộ điều khiển khí nén. Cụ thể chi tiết về 2 hai phần chính đó như sau

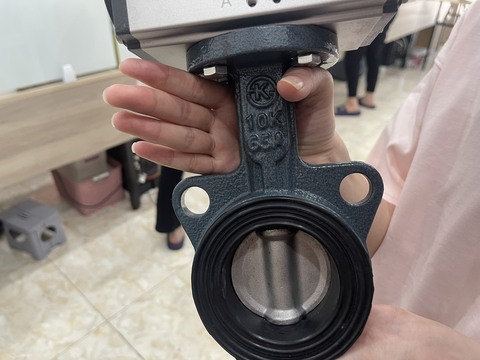

Phần thân van bướm cơ JMV

Với phần này chính là phần thân của van bướm JM Valve được cấu tạo bởi các thành phần gồm : thân van, trục van, đĩa van, gioăng làm kín.

• Thân van

Được đúc bằng chất liệu kim loại cứng có màu xanh đặc trưng, đảm bảo chắc chắn và có thể chịu được những áp lực, áp suất tốt. Chúng đều có các đặc tính chống ăn mòn, chống oxy hóa tốt nên độ bền hóa học cao.

Là bộ phận có các chức năng bảo vệ cũng như tạo sự liên kết giữa các bộ phận trong van lại với nhau.

• Trục van

Là phần kết nối được đặt ở giữa trung tâm van và chịu trách nhiệm hoàn toàn cho việc tiếp nhận và truyền lực tác động từ bộ điều khiển của van bướm JMV đến bộ phận đĩa van.

Phần này được cố định chắc chắn như một thanh kim loại cứng nhằm đảm bảo độ bền và khả năng chịu được những tác động của dòng chảy.

• Đĩa van (cánh bướm)

Đĩa van được thiết kế khá giống với cánh bướm là bộ phận chịu trực tiếp những áp lực của lưu chất để có thể thông qua hoặc chặn lại và điều tiết các lưu lượng dòng chảy lưu chất khi đi qua van.

Đĩa van có một vai trò vô cùng quan trọng do tiếp xúc thường xuyên với các lưu chất nên thường được làm từ các vật liệu bền bỉ và thiết kế chắc chắn với khuôn đúc nguyên khối giúp đĩa có thể làm việc tốt trong nhiều trong môi trường khác nhau.

• Gioăng làm kín

Với các chất liệu chính để chế tạo nên gioăng làm kín thường là các vật liệu làm từ cao su tổng hợp, EPDM, PTFE,… có tác dụng tạo độ kín giữa đĩa van và thân van.

Giúp cho các lưu chất ở trong van không bị rò rỉ ra bên ngoài đảm bảo an toàn và vệ sinh cho hệ thống. Các chất liệu cao su đó có tính chất chịu lực cao, đàn hồi tốt, chống chịu sự ăn mòn, ma sát của các lưu chất.

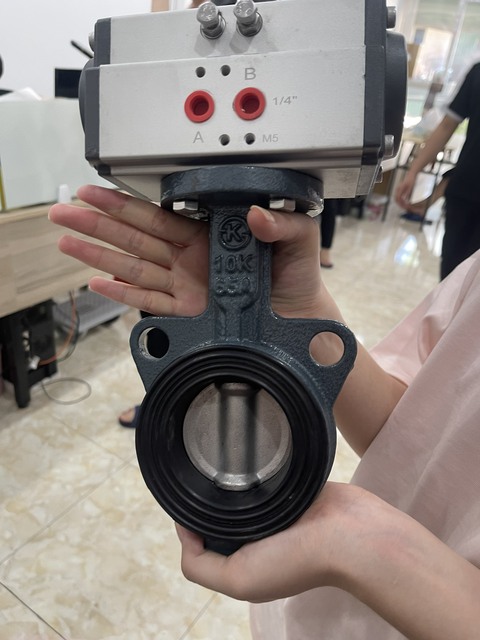

Bộ điều khiển khí nén

Đầu khí được nhập khẩu từ Hàn Quốc, Đài Loan với các thương hiệu nổi tiếng chất lượng cao như: Kosaplus, Haitima, Alohan, Sypa, Unid…tạo độ uy tín và khả năng làm việc tốt cho các hệ thống.

Bộ điều khiển khí nén cũng gồm các bộ phận chính như sau :

• Vỏ bảo vệ ( phân thân)

được làm bằng hợp kim nhôm có màu trắng bạc, có độ kín cao nhằm đảo bảo khả năng chống ăn mòn, chịu áp lực tốt và bền bỉ hoàn toàn, đáp ứng được các yêu cầu bảo vệ cần thiết.

• Piston

Giống với hình trụ được làm từ hợp kim thép có độ cứng bền bỉ. Piston kết hợp với xi lanh và thanh truyền để tạo nên buồng đốt, từ đó sản sinh năng lượng và cung cấp lực cho động cơ hoạt động.

• Trục

Là nơi truyền lực làm xoay van theo cơ chế vận hành của từng loại van cơ nên nó được làm từ kim loại cứng có độ bền cao.

• Lò xo

Có tác dụng tạo ra lực đàn hồi tự động để đưa piston về vị trí ban đầu giúp tiết kiệm được năng lượng khí nén.

• Cổng cấp khí nén

Là nơi để cấp khí nén vào bộ điều khiển khí nén để thực hiện quá trình đóng mở van bướm theo yêu cầu. Được khí hiệu là A với B.

• Buồng dẫn khí

Với thiết kế buồn này có chức năng dẫn khí nén vào van bướm rồi tạo ra sức ép cần thiết để van được mở hoặc đóng.

• Giám sát hành trình

Có công dụng chính là theo dõi, kiểm soát cung cấp thông tin về trạng thái làm việc của van, giúp người kiểm soát có thể nhận biết diễn rõ ràng thái hoạt động của hệ thống.

Các phụ kiện đi kèm với van bướm JMV điều khiển khí nén

Bình thường khi sử dụng một van bướm JMV điều khiển khí nén muốn vận hành người sử dụng cần trực tiếp điều khiển dòng khí nén ở đầu vào và đầu ra của bộ khí nén. Một số bất tiện sẽ xảy ra khi việc phải trực tiếp điều khiển một cách thủ công như vậy. Để khắc phục và thuận tiện cho người vận hành đã có các phụ kiện đi kèm sau đây giúp ích rất nhiều cho hoạt động của van bướm.

Công tắc hành trình, giám sát ( Limit Swith Box )

Việc lắp đặt van bướm vào trong đường ống sẽ làm cho phần van nằm lọt ở trong, chúng ta không thể nào quan sát được vị trí đóng mở của van. Để đáp ứng nhu cầu quan sát tại các vị trí cao, khó tiếp cận của van công tắc hành trình được lắp đặt đi kèm. Nó giúp lấy tín hiệu báo trạng thái đóng mở của van bằng cách hiển thị bên trên bề mặt.

Đối với những vị trí ở xa và sâu khó nhìn thấy, thì chúng ta có thể kết nối tín hiệu điện vào trong công tắc, ở mỗi trạng thái đóng hoặc mở tín hiệu sẽ được truyền tải qua tủ PLC rồi đưa thông tin đến phòng điều hành giúp người sử dụng dễ dàng kiểm soát.

Bộ điều khiển tuyến tính ( Positioner )

Đây là thiết bị được lắp kèm với bộ khí nén với mục đích điều tiết các dòng chảy với góc mở tùy chỉnh. Bộ điều khiển tuyến tính dùng tín hiệu analog 4 – 20mA để điều chỉnh góc mở của van. Khi cung cấp nguồn tín hiệu điều khiển, bộ tuyến tính sẽ điều tiết lưu lượng khí cấp và bộ điều khiển khí nén.

Van điện từ khí nén ( Pneumatic solenoid valve)

Cùng với những nhu cầu tự động hóa dây truyền hiện nay, thì van điện từ khí nén là thiết bị hỗ trợ đóng mở cấp khí cho bộ khí nén tiện ích nhất. Van với khả năng tiếp nhận tín hiệu giúp chúng ta kiểm soát cũng như điều tiết khí nén một cách chính xác theo yêu cầu kĩ thuật và đạt độ an toàn cao khi vận hành.

Bộ lọc khí nén ( Pneumatic filter )

Bộ lọc khí nén là một thiết bị dùng để kết nối nguồn cung cấp khí với các thiết bị sử dụng khí khác trong hệ thống với chức năng tách nước, loại bỏ các chất bẩn có trong đường khí cấp vào, duy trì và điều chỉnh áp suất khí, phun dầu bôi trơn để khi mang đi đến các cơ cấu truyền động.

Bộ lọc khí nén được sử dụng trong các hệ thống khí nén rất đa dạng với: bộ lọc khí nén đôi, bộ lọc khí nén đơn, bình dầu, lọc có chỉnh áp, lọc, chỉnh áp… Tùy vào nhu cầu sử dụng thực tế, cách thức lắp đặt, công suất mà khách hàng có thể lựa chọn sao cho phù hợp nhất.

Dây dẫn khí (Pneumatic conductor)

Dây dẫn khí nén xuất xứ từ các nước như :Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc là thiết bị quan trọng trong hệ thống khí nén, có tác dụng dẫn khí từ máy nén tới các thiết bị sử dụng khí nén. được sử dụng nhiều trong các gara ô tô xe máy ,dẫn gas ,phun xịt nước, công trình thủy lực,…

Dây có thiết kế hai đầu thuận tiện cho việc sử dụng và tháo lắp, hai đầu này có thể phù hợp với bất kỳ loại máy nén khí nào. Dây hơi được thiết kế chuyên biệt, độ chịu lực cao và có khả năng chống xì hơi khí nén tốt.

Tùy theo nhu cầu sử dụng mà bạn lựa chọn kích thước dây phù hợp vì độ dài của dây vô cùng đa dạng. Khi cần sử dụng ở khoảng cách xa hơn bạn có thể lắp thêm dây vào hai đầu một cách dễ dàng.

Tiêu âm ( thiết bị giảm thanh)

Đây chính là thiết bị được sử dụng để lắp vào van điện từ cấp khí nén để giảm tiếng ồn do khí nén tạo ra trong quá trình làm việc của van bướm khí nén.

Đặc điểm của tiêu âm là có thể được làm bằng đồng, bằng nhựa với nhiều hình dáng khác nhau tuy nhiên đều được các hãng khí nén thiết kế với tiêu chí nhỏ, nhẹ, gọn. Có nhiều kích cỡ ren tùy vào loại van điện từ khí nén mà bạn lựa chọn để phù hợp.

Nguyên lý làm việc của van bướm JMV điều khiển khí nén

Tùy thuộc vào từng kiểu thiết kế của bộ khí nén mà chúng sẽ có cách thức hoạt động khác nhau. Nhưng điểm chung trong quá trình vận hành là nhờ sự biến đổi áp lực khí nén để tạo ra động năng tác dụng lên các van cơ thông qua trục van. Thiết bị truyền động khí nén khi được cung cấp nguồn khí vào buồng áp lực sẽ tác dụng lên các piston. Nhờ hệ số cấp bánh răng sẽ tác dụng lên trục van sẽ truyền động giúp van làm việc thực hiện đóng mở lưu thông dòng lưu chất.

Khi khí giãn nở, chênh lệch áp suất giữa bên trong buồng và áp suất khí quyển tự nhiên làm cho khí tích tụ năng lượng. Khí sau đó rời khỏi buồng một cách có kiểm soát để nó được hướng về phía piston. Bánh răng hoặc một số thiết bị cơ khí khác. Pison sau đó được sử dụng để thực hiện công việc thực tế sẽ được thực hiện. Tùy thuộc vào pít-tông và thiết kế bộ truyền động. Pít-tông có thể được điều khiển theo một đường thẳng hoặc vòng tròn.

Tìm hiểu thêm >>>> Van bướm vi sinh điều khiển khí nén

Một số các ưu điểm nổi bật cũng như ứng dụng của van bướm JMV điều khiển khí nén

Tiếp theo của bài viết sau đây chúng ta sẽ cùng nhau tìm hiểu về các ưu điểm nổi bật và ứng dụng của van bướm JMV điều khiển khí nén để có thể xác định được dễ dàng việc lắp đặt van sử dụng phù hợp trong những hệ thống môi trường nào.

Ưu điểm nổi bật về van bướm JMV điều khiển khí nén

Để mà nối về các mặt ưu điểm của van bướm JMV điều khiển khí nén thì có những điểm nổi trội như sau :

• Van có thể sử dụng được trong nhiều điều kiện môi trường khác nhau.

• Các lưu lượng dòng chảy khi đi qua van luôn được đảm bảo.

• Việc lắp đặt và thay thế, sửa chữa bảo dưỡng van vô cùng đơn giản.

• Van có cơ chế hoạt động đơn giản, dễ dàng sử dụng.

• Vì van dùng bằng năng lượng khí nén để điều khiển van nên có độ an toàn rất cao cho người sử dụng và cả hệ thống.

• Van hoạt động tiêu hao ít năng lượng khí nén, giúp tiết kiệm chi phí vận hành.

• Van có giá thành rẻ, cạnh tranh hơn so với van bi điều khiến khí nén hay các đòng van điều khiển bằng điện.

Ứng dụng của van bướm JMV điều khiển khí nén

Van bướm JMV điều khiển khí nén được sử dụng đa dạng trong rất nhiều các môi trường như :

• Được sử dụng trong hệ thống cung cấp và xử lý nước sạch, nước thải cho các nhà máy công nghiệp lẫn các khu dân sinh, khu chung cư,…

• Được tích hợp vào các hệ thống điều hòa không khí để làm mát hoặc sưởi ấm trong các tòa nhà và các khu công nghiệp.

• Van bướm JMV điều khiển khí nén cung cấp các ứng dụng phục vụ sản xuất thực phẩm, nước uống, rượu bia, nước giải khát, sản xuất hóa mỹ phẩm, dược phẩm, thuốc, dụng cụ y tế,…

• Van được ứng dụng trong để điều khiển lưu lượng khí trong các quy trình sản xuất linh kiện điện tử như việc làm sạch và khử trùng.

• Dòng van bướm khí nén do thiết kế nhỏ gọn nên có thể lắp đặt được ở các không gian chặt của các phân xưởng, các nhà máu sản xuất hóa chất, xăng dầu, khí gas, dầu mỏ.

• Sử dụng trong các ngành công nghiệp nuôi trồng thủy sản, các dịch vụ công nghiệp đóng tàu, khai thác, các nhà máy xi măng, sản xuất giấy, phẩm nhuộm vải.

Có thể bạn sẽ cần >>>> Van bướm inox điều khiển khí nén

Một số vấn đề cần đề cập khi bảo trì van bướm JMV điều khiển khí nén

• Kiểm tra nguồn cấp khí thường xuyên vì các ống nối vào có thể bị rò rỉ dẫn đến việc truyền tải khí dẫn đến việc cấp khí hao hụt, lãng phí.

• Van bướm điều khiển điện cần được bảo dưỡng thường xuyên khoảng 6 tháng một lần.

• Các thiết bị phải được bảo trì khi xảy ra xự cố.

• Kiểm tra rỉ sét.

• Kiểm tra gioăng làm kín xem có bị mòn, rách không?

• Tiến hành tháo van và lau chùi van.

• Nếu van bướm điều khiển điện của bạn có vấn đề trục trặc hay hư hỏng mà đang trong quá trình bảo hành thì bạn nên liên lạc trực tiếp với đơn vị cấp hàng cho bạn.

Địa điểm chọn mua van bướm JMV điều khiển khí nén uy tín – chính hãng

Hân hạnh giới thiệu đến các bạn đang tìm kiến đại chỉ phân phối van bướm JMV điều khiển khí nén cực kì uy tín đó là Công ty TNHH TM & XNK HT Việt Nam.

Tự hào là một đơn vị nhập khẩu và phân phối hàng đầu tại Việt Nam, các sản phẩm chúng tôi cung cấp ra thì trường đều được cam kết hàng chất lượng cao, có tính thẩm mỹ cùng sự đa dạng và phong phú trong các chất liệu, kích cỡ van. Đảm bảo các sản phẩm của Công ty XNK HT đều đáp ứng được mọi yêu cầu kỹ thuật và tiêu chuẩn quốc tế với đầy đủ các giấy tờ chứng chỉ CO/CQ và Catalogue sản phẩm.

Với đội ngũ nhân viên giàu kinh nghiệm và độ am hiểu sâu sắc về van bướm JMV điều khiển khí nén sẽ đem đến cho các quý khách hành dịch vụ tư vấn chuyên nghiệp, nhiệt tình và chu đáo giải đáp mọi thắc mắc của các khách hàng. Cùng với đó là các chế độ bảo hành ưu đãi vô cùng tốt từ 6-12 tháng ( tùy theo từng mặt hàng sản phẩm).

Ngoài ra, công ty chúng tôi không chỉ cung cấp mỗi sản phẩm van bướm JMV điều khiến khí nén mà còn tập trung đẩy mạnh nhiều dòng van công nghiệp khác cùng các thiết bị đo lượng nước hiện đại và tất cả phụ kiện cần thiết cho các hệ thống đường ống.

Chúng ta có thể tham khảo thêm một số dòng van bướm JMV điều khiển khí nén XNK HT cung cấp :

• Van bướm JMV điều khiển khí nén tác động kép.

• Van bướm JMV điều khiển khí nén tác động đơn.

• Van bướm JMV điều khiển khí nén dạng tuyến tính.

• Van bướm JMV điều khiển khí nén dạng ON/OFF.

• Van bướm JMV điều khiển khí nén kết nối wafer.

• Van bướm JMV điều khiển khí nén Geko v.v….
