Van cổng dao điều khiển khí nén

Van cổng dao điều khiển khí nén được biết đến là một dòng van công nghiệp với nhiệm vụ chính của nó đó là điều khiển dòng lưu chất đi qua van thông qua bộ điều khiển khí nén từ đó giúp cho người sử dụng có thể điều khiển tình trạng làm việc của van một cách vô cùng nhanh chóng và dễ dàng với độ chính xác cũng như tính kín khít vô cùng cao

Và để tìm hiểu kỹ hơn về dòng van này mời bạn đọc cũng như là quý khách hàng tìm hiểu kỹ hơn ở bài viết dưới đây của XNK HT từ đó có thể đưa ra được sự lựa chọn thích hợp nhất đối với hệ thống đường ống của chúng ta

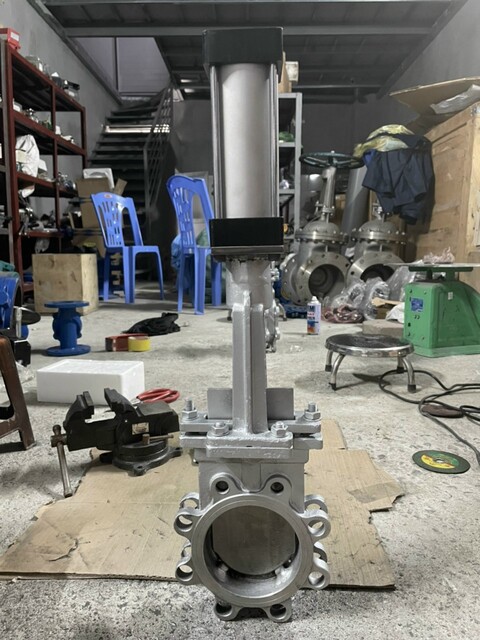

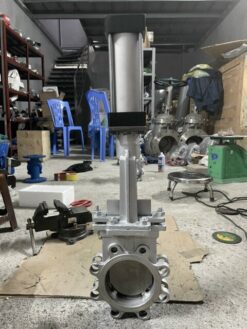

Van cổng dao điều khiển khí nén là gì

Van cổng dao là một biến thể của dòng van cổng với lối thiết kế đặc biệt với tiết diện van tương đối nhỏ và phần cửa van được thiết kế theo dạng dao đặc trưng của dòng van này từ đó cho phép van có thể lắp đặt một cách vô cùng dễ dàng ở các hệ thống đường ống lớn có vị trí lắp đặt van với tiết diện nhỏ bên cạnh đó thì nó còn có kích thước cũng như là khối lượng nhẹ hơn nhiều so với các dòng van khác cũng kích thước từ đó cho phép công tác lắp đặt và sử dụng đối với dòng van này được diễn ra một cách dễ dàng hơn

Và dòng van cổng dao điều khiển khí nén là một dòng van cổng dao được lắp đặt thêm bộ điều khiển khí nén từ đó cho phép người sử dụng có thể đóng mở van một cách vô cùng nhanh chóng thông qua bộ điều khiển khí nén giúp cho công việc vận hành của người sử dụng được diễn ra một cách dễ dàng và thuận tiện hơn đặc biệt ở các vị trí mà người vận hành khó mà có thể tiếp cận được

Cấu tạo và nguyên lý hoạt động của van cổng dao điều khiển khí nén

Cấu tạo chi tiết của van cổng dao điều khiển khí nén

Cũng như đối với các dòng van điều khiển khí nén thì đối với dòng van cổng dao điều khiển khí nén thì nó được cấu thành bằng hai bộ phận chính như sau:

Van cổng dao:

• Thân van – được làm hoàn toàn bằng chất liệu đó là inox hoặc gang và được thiết kế theo dạng dẹt với hai mặt bích ở hai đầu kết nối
• Đĩa van – đặc trưng của dòng van cổng dao là nó có phần đĩa van được thiết kế theo dạng dao được làm hoàn toàn bằng chất liệu đó là inox với nhiệm vụ chính của nó là trực tiếp thực hiện công việc đóng mở của van thông qua chuyển động lên xuống của nó
• Trục van – đây là bộ phận có nhiệm vụ chính đó là liên kết giữa phần bộ điều khiển khí nén và đĩa van
• Gioăng làm kín – đối với bộ phận này thì nó thường được làm bằng chất liệu đó là nhựa PTFE hoặc là cao su EPDM và nó được đặt ở liên kết giữa đĩa van với phần thân van giúp tăng cường độ kín khít cũng như là tính hiệu quả ở mức cao nhất khi van làm việc

Bộ điều khiển khí nén

Đối với bộ điều khiển khí nén thì nó dược cấu thành từ các bộ phận chính sau:

• Vỏ bộ điều khiển – được làm bằng chất liệu đó là hợp kim nhôm với nhiệm vụ chính của nó đó là đóng vai trò như là một xilanh tạo ra một không gian kín để bộ điều khiển có thể làm việc được
• Piston – đây là bộ phận trực tiếp nhận áp lực khí nén và chuyển đổi nó thành chuyển động cơ học và tác động lực đó lên trục van giúp điều khiển tình trạng làm việc của đĩa van
• Lò xo (bộ điều khiển tác động đơn) – giúp cho van trở về trạng thái làm việc ban đầu một cách vô cùng nhanh chóng mà không cần tác động lực đến van

Nguyên lý hoạt động của van cổng dao điều khiển khí nén

Đối với dòng van cầu điều khiển khí nén thì nó hoạt động một cách hoàn toàn dựa vào nguồn khí nén được cung cấp vào van

Khi người vận hành muốn mở van thì cung cấp nguồn khí nén vào đầu mở của van thì ngay lấp tức áp lực khí nén sẽ rác động lên piston làm cho piston di chuyển lên trên kéo theo trục van cùng với đĩa van cũng được nâng lên từ đó cho phép lưu chất đi qua van một cách vô cùng dễ dàng với áp suất cũng như là lưu lượng gần như là không đổi van chuyển sang trạng thái mở hoàn toàn

Ngược lại khi đóng van thì đối với bộ điều khiển tác động đơn thì người vận hành chỉ cần xả áp lực khí nén bên trong bộ điều khiển thì lò xo sẽ tự động giúp cho đĩa van trở về tạng thái ban đầu một cách vô cùng nhanh chóng với độ chính xác cao

Còn đối với bộ điều khiển khí nén tác động kép thì người vận hành cần cấp nguồn khí nén vào đầu đóng từ đó piston cũng như là đĩa van và trục van sẽ được hạ xuống giới hạn dưới từ đó van trở về trạng thái đóng hoàn toàn

Ưu điểm nổi bật của dòng van cổng dao điều khiển khí nén

• Đối với dòng van cổng dao thì nó mang lại rất nhiều những ưu điểm nổi bật cho hệ thống đường ống cũng như là người sử dụng như là:
• Khả năng làm việc một cách vô cùng hiệu quả với độ kín khít vô cùng cao
• Khi van mở cho phép lưu chất đi qua với lưu lượng cùng như là áp suất gần như là không đổi trong hệ thống của chúng ta
• Khả năng làm việc được ở rất nhiều môi trường làm việc khác nhau như là các môi trường hóa chất ăn mòn hoặc là oxy hóa khác nhau
• Chống chịu được áp suất lớn và nhiệt độ cao tại môi trường làm việc
• Sử dụng kết nối bằng mặt bích giúp cho việc kết nối van vào đường ống của chúng ta được diễn ra một cách vô cùng dễ dàng với độ chắc chắn vô cùng cao
• Có tiết diện nhỏ không tốn không gian tại đường ống tại vị trí làm việc
• Khả năng vận hành một cách vô cùng nhanh chóng và chính xác thông qua bộ điều khiển khí nén
• Sử dụng một cách vô cùng dễ dàng ở nhiều vị trí khác nhau mà không cần tiếp cận đến van
• Có giá thành tương đối rẻ hơn so với các dòng van khác với cùng kích thước

Tuy nhiên thì bên cạnh đó dòng van này vẫn còn điểm hạn chế của các dòng van cổng dao đó là chuyên được sử dụng cho việc đóng mở đường ống và không thường được sử dụng để điều tiết dòng lưu chất đi qua van

Ứng dụng của dòng van cổng dao điều khiển khí nén

Van cổng dao có rất nhiều ứng dụng trong các ngành công nghiệp khác nhau nhờ khả năng cắt qua chất lỏng đặc biệt là các môi trường làm việc có độ nhớt cao và dưới đây là một số những ứng dụng nổi bật của dòng van này hiện nay:

• Van cổng dao được sử dụng để kiểm soát dòng chảy của bột giấy và các hỗn hợp dạng sệt, đảm bảo sự ổn định và hiệu quả trong quá trình sản xuất giấy.
• Van cổng dao điều khiển khí nén được sử dụng để điều khiển dòng chảy của bùn khoáng, quặng, và các vật liệu có độ sệt cao
• Sử dụng để điều khiển dòng chảy của các hỗn hợp thực phẩm dạng sệt, như bột mì, bột bắp, và các loại nước sốt đặc.
• Van cổng dao điều khiển khí nén được sử dụng rất nhiều trong các hệ thống sử lý nước thải với các môi trường làm việc có độ đặc cũng như là nhiều tạp chất bên trong quá trình làm việc
• Van cổng dao được sử dụng một cách vô cùng rộng rãi để kiểm soát dòng chảy của bùn xi măng và các vật liệu xây dựng dạng sệt trongq quá trình làm việc

Ngoài những ứng dụng nổi bật kể trên thì dòng van cổng dao điều khiển khí nén còn được ứng dụng một cách vô cùng rộng rãi và phổ biến trong rất nhiều các ngành nghề khác nữa

Phân loại van cổng dao điều khiển khí nén

Hiện nay đối với dòng van cổng dao điều khiển khí nén thì nó được chia làm hai dòng chính đó là:

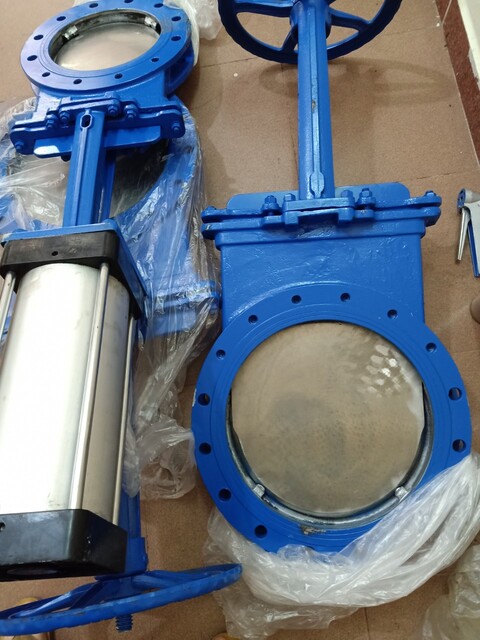

Van cổng dao gang điều khiển khí nén

Đối với dòng van cổng dao nay thì nó có phần thân van cổng dao được làm bằng chất liệu gang cho phép van có thể làm việc được ở trong môi trường có nhiệt độ cũng như là áp suất làm việc cao, bên cạnh đó thì do được sơn bằng một lớp sơn epoxy giúp cho van có khả năng chống chịu được với độ ăn mòn cũng như là tính oxy hóa tại môi trường làm việc vô cùng cao

Ngoài ra thì giá thành của dòng van này tương đối rẻ hơn so với dòng van cổng dao được làm bằng chất liệu khác nên nó được sử dụng một cách vô cùng phổ biến đặc biệt là trong ngành công nghiệp hiện nay

Xem thêm >>> van cổng gang

Van cổng dao inox điều khiển khí nén

Với toàn bộ phần thân van được làm hoàn toàn bằng chất liệu đó là inox cao cấp từ đó giúp cho van có thể làm việc được ở rất nhiều các môi trường làm việc khắc nhiệt khác nhau trong một thời gian làm việc vô cùng dài

Đặc biệt dòng van này còn có đặc tính an toàn vô cùng lớn nên được sử dụng một cách vô cùng phổ biến trong các hệ thống đường ống chế biến, sản xuất thực phẩm, dược phẩm

Tìm hiểu thêm >>> van cổng dao

Phương pháp lắp đặt van cổng dao điều khiển khí nén

Để có thể lắp đặt một cách chính xác nhất dòng van cổng dao điều khiển khí nén vào hệ thống đường ống của chúng ta thì người vận hành cần tiến hành lắp đặt van theo chính xác các bước như sau:

1. Lựa chọn vị trí lắp đặt van cổng dao trên hệ thống đường ống của chúng ta và cần đảm bảo rằng van khi được lắp đặt vào vị trí đó thì độ hiệu quả mà nó mang lại cho đường ống và người sử dụng luôn ở mức cao nhất
2. Lựa chọn dòng van cổng dao điều khiển khí nén thích hợp với vị trí lắp đặt cũng như là nhu cầu vận hành của người sử dụng van
3. Chuẩn bị các dụng cụ cần thiết cho công tác lắp đặt cũng như là vệ sinh van và về mặt kết nối để có thể kết nối van vào đường ống của chúng ta một cách chắc chắn và kín khít nhất
4. Tiến hành lắp đặt van vào bên trong hệ thống đường ống của chúng ta và chú ý cần siết các bulong đều lực đẻ tránh tình trạng kênh mặt bích, đảm bảo rằng van được kết nối vào đường ống một cách chắc chắn nhất tránh tình trạng lưu chất rò rỉ ra môi trường bên ngoài
5. Tiếp đến người sử dụng tiến hành đấu nối nguồn khí nén để van có thể vận hành được
6. Cuối cùng sau khi tiến hành lắp đặt xong thì người vận hành cần vận hành thử đường ống để kiểm tra tình trạng làm việc của van có tốt không để có thể đưa vào vận hành bên trong hệ thống đường ống của chúng ta

Những lưu ý trong quá trình lựa chọn và sử dụng van cổng dao điều khiển khí nén

Những lưu ý khi lựa chọn van cổng dao điều khiển khí nén

Trong quá trình lựa chọn van cổng dao điều khiển khí nén thì người vận hành cần hết sức lưu tâm đến một số vấn đề sau:

• Lựa chọn chất liệu cấu thành van thích hợp nhất đối với môi trường làm việc của chúng ta
• Xác định kích thước của đường ống tại vị trí lắp đặt để có thể lựa chọn được dòng van cổng dao có kích thước thích hợp
• Do dòng van này có kết nối với đường ống là mặt bích nên cần xác định được tiêu chuẩn mặt bích tại vị trí lắp đặt để có thể lựa chọn được dòng van cổng dao có tiêu chuẩn mặt bích thích hợp
• Lựa chọn bộ điều khiển khí nén thích hợp nhất với nguồn khí nén tại vị trí lắp đặt van
• Nên ưu tiên lựa chọn những dòng van cổng dao điều khiển khí nén chính hàng được cung cấp bởi những đơn vị phân phối uy tín để có những sản phẩm với chất lượng cao hoạt động một cách lâu dài nhất bên trong hệ thống đường ống của chúng ta

Những lưu ý khi sử dụng van cổng dao điều khiển khí nén

Để van cổng dao có thể hoạt động một cách hiệu quả nhất trong đường ống của chúng ta với thời gian dài nhất thì trong quá trình sử dụng người vận hành cần hết sức lưu tâm đến một số vấn đề như sau:

• Đảm bảo áp suất khí nén được điều chỉnh đúng theo yêu cầu vận hành của van
• Theo dõi hoạt động của van trong quá trình vận hành để phát hiện kịp thời các dấu hiệu bất thường và đưa ra phương pháp khắc phục một cách sớm nhất có thể
• Thực hiện bảo trì định kỳ theo khuyến cáo của nhà sản xuất đề ra để đảm bảo van hoạt động ổn định và bền bỉ nhất
• Do đây là dòng van cổng dao nên chuyên được sử dụng để đóng hoặc mở hoàn toàn đường ống và không được sử dụng để điều tiết dòng lưu chất đi qua vì áp suất của dòng lưu chất có thể làm ảnh hưởng tiêu cực đến đĩa van
• Cuối cùng sử dụng van cổng dao điều khiển khí nén đùng theo những khuyến cáo mà nhà sản xuất đề ra

Quy tình bảo trì van cổng dao điều khiển khí nén

Việc bảo trì van cổng dao điều khiển khí nén cần được thực hiện một cách định kỳ để đảm bảo hiệu suất và tuổi thọ của thiết bị. Dưới đây là các bước chi tiết cho quy trình bảo trì:

1. Đầu tiên người sử dụng cần tiến hành ngắt dòng lưu chất đến van cũng như là xả hết áp suất bên trong đường ống tại vị trí lắp đặt van và bộ điều khiển khí nén tước khi tiến hành bảo trì
2. Kiểm tra toàn bộ van và bộ truyền động khí nén để phát hiện các dấu hiệu hư hỏng hoặc mòn, như rò rỉ, nứt gãy hoặc ăn mòn.
3. Tháo rời bộ truyền động khí nén khỏi van theo hướng dẫn của nhà sản xuất sau đó tiến hành tháo rời van khỏi hệ thống đường ống của chúng ta
4. Kiểm tra các gioăng kín và vòng đệm để đảm bảo chúng không bị mòn hoặc rách và thay thế nếu cần thiết
5. Kiểm tra đĩa van xem có những bất thường ăn mòn hoặc là cong vênh gì không để tiến hành công tác sửa chữa hoặc thay thế nếu cần thiết
6. Tiến hành lắp đặt lại van và hệ thống đường ống của chúng ta theo thứ tự ngược so với lúc mở cũng như là tiến hành kết nối bộ điều khiển khí nén vào van
7. Sử dung dung môi bôi trơn thích hợp để bôi trơn vào các chi tiết chuyển động của van
8. Cuối cùng người vận hành cần vận hành thử đường ống và van xem van có hoạt động tốt không có những bất thường gì không trước khi đưa vào vận hành lại bên trong hệ thống đường ốn của chúng ta
