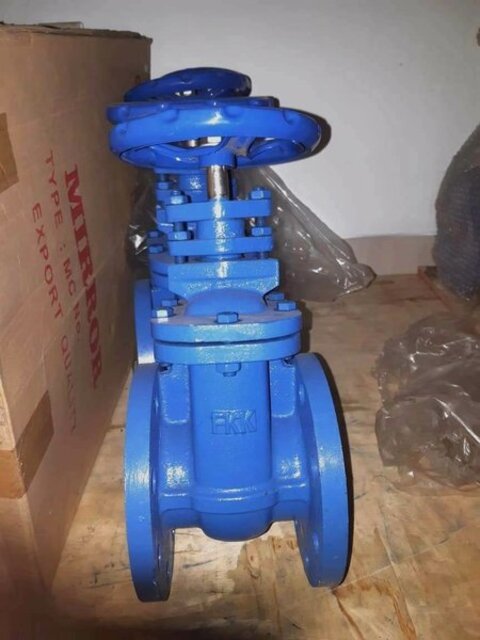

Van cổng BB

Van cổng BB là gì? Thương hiệu và nguồn gốc

Van cổng BB hay còn được gọi là van cổng mặt bích (Bolted Bonnet Gate Valve) – là loại van công nghiệp sử dụng để điều tiết dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn. “BB” thường viết tắt của “Bolted Bonnet” ( kết nối dạng bu-lông), một thiết kế kết nối 2 mặt bích được gắn chặt với thân van bằng bu-lông, giúp tăng cường độ kín và khả năng chịu áp suất cao.

Van cổng mặt bích thường được sử dụng trong các hệ thống có yêu cầu về áp suất lớn và độ bền cao, ví dụ như trong ngành dầu khí, hóa chất và cấp thoát nước. Van này có thiết kế đơn giản, chủ yếu hoạt động bằng cách nâng hoặc hạ cổng van để mở hoặc đóng dòng chảy.

Dòng van này, chủ yếu được sản xuất bởi các thương hiệu uy tín trong ngành công nghiệp từ các quốc gia nổi tiếng về công nghệ sản xuất thiết bị công nghiệp như Hoa Kỳ, Đức, Nhật Bản và Hàn Quốc,…

Trong đó, có một số thương hiệu lớn nổi bật như Kitz (Nhật Bản), JMV (Hàn Quốc), Velan (Canada), Bonney Forge (Hoa Kỳ), Neway (Trung Quốc). Những thương hiệu này cung cấp các dòng van cổng BB đạt tiêu chuẩn quốc tế, đáp ứng các yêu cầu cao về độ bền, tính an toàn và độ kín.

Đặc điểm nổi bật của van cổng BB

Van cổng BB có một số đặc điểm nổi bật khiến nó trở thành lựa chọn phổ biến trong các hệ thống công nghiệp, đặc biệt là trong các ngành yêu cầu độ an toàn và độ bền cao.

a . Thiết kế chắc chắn với phần bonnet cố định bằng bulong

Van cổng BB có nắp bonnet được cố định bằng các bulong chắc chắn. Thiết kế này đảm bảo khả năng chịu áp suất cao của van, giúp nó hoạt động ổn định trong các môi trường áp lực và nhiệt độ khắc nghiệt. Hơn nữa, thiết kế BB cũng cho phép người dùng dễ dàng tháo lắp phần bonnet để bảo trì hoặc thay thế bộ phận bên trong van mà không gây ảnh hưởng đến toàn bộ hệ thống.

b . Độ kín cao

Van cổng BB được trang bị đệm làm kín (gasket) chất lượng cao, đảm bảo không có hiện tượng rò rỉ khi van ở trạng thái đóng hoặc mở. Đây là một ưu điểm quan trọng khi van được sử dụng trong các hệ thống chứa chất lỏng, khí hoặc hơi có áp suất cao, đặc biệt là trong ngành dầu khí và hóa chất, nơi rò rỉ có thể gây ra rủi ro lớn.

c . Độ bền và tuổi thọ cao

Với thiết kế nắp cố định bằng bulong cùng với vật liệu chất lượng cao, van cổng mặt bích có độ bền cao, có khả năng chống lại sự mài mòn và ăn mòn từ các chất lỏng, hóa chất hoặc môi trường có nhiệt độ và áp suất khắc nghiệt. Điều này giúp giảm thiểu chi phí bảo trì và thay thế trong quá trình sử dụng lâu dài.

d . Khả năng vận hành đơn giản

Van cổng BB có cấu trúc đơn giản, dễ vận hành với tay quay hoặc mô-tơ điều khiển. Điều này giúp người vận hành dễ dàng kiểm soát trạng thái đóng/mở của van mà không cần nhiều thao tác phức tạp.

e . Đa dạng kích thước và vật liệu

Van cổng mặt bích được sản xuất với nhiều kích thước khác nhau, từ DN50 đến DN1000, và nhiều vật liệu như thép không gỉ, gang, đồng, giúp đáp ứng nhu cầu đa dạng trong các ứng dụng công nghiệp khác nhau.

Các loại van cổng BB phổ biến

Van cổng BB được chia thành nhiều loại khác nhau dựa trên cấu trúc và mục đích sử dụng. Dưới đây là một số loại phổ biến của van cổng BB:

a . Van cổng BB ty nổi (Rising Stem Gate Valve)

Van cổng BB ty nổi có trục van (ty) di chuyển lên xuống khi van mở hoặc đóng, giúp người vận hành có thể nhận biết trạng thái van bằng mắt thường. Loại này thường được sử dụng trong các hệ thống yêu cầu kiểm tra trạng thái dễ dàng, như hệ thống cấp nước hoặc hệ thống phòng cháy chữa cháy.

 b . Van cổng BB ty chìm (Non-Rising Stem Gate Valve)

Van cổng BB ty chìm có trục van không thay đổi vị trí bên ngoài khi mở hoặc đóng. Loại này thường được sử dụng trong các không gian hạn chế và các hệ thống đường ống ngầm, nơi mà việc nhận biết trạng thái van không cần thiết phải trực quan.

c . Van cổng BB điều khiển bằng tay (Manual BB Gate Valve)

Loại này được điều khiển thủ công thông qua tay quay, thích hợp cho các hệ thống có áp suất thấp hoặc các ứng dụng không yêu cầu thao tác đóng mở thường xuyên.

d . Van cổng BB điều khiển tự động (Motorized BB Gate Valve)

Loại này sử dụng mô-tơ điện hoặc bộ điều khiển để tự động điều chỉnh trạng thái đóng mở của van. Van cổng BB điều khiển tự động phù hợp cho các hệ thống lớn và phức tạp, nơi cần kiểm soát từ xa.

>>> Tìm hiểu chi tiết về thương hiệu Shinyi sản xuất van cổng.

Nguyên lý hoạt động của van cổng BB

Van cổng BB hoạt động dựa trên nguyên lý đơn giản của van cổng: cửa van (gate) sẽ nâng lên hoặc hạ xuống để kiểm soát dòng chảy của chất lỏng hoặc khí.

• Khi mở van: Trục van sẽ xoay (nếu là loại điều khiển bằng tay) hoặc được điều khiển (nếu là loại điều khiển tự động) để nâng cửa van lên, cho phép dòng chảy đi qua mà không bị cản trở.
• Khi đóng vạn: Cửa van hạ xuống, chặn dòng chảy hoàn toàn. Lúc này, đệm làm kín của van sẽ ngăn chặn rò rỉ, đảm bảo độ kín cao cho hệ thống.

Vì thiết kế đơn giản, van cổng BB có khả năng kiểm soát dòng chảy một cách hiệu quả, đặc biệt khi ở trạng thái mở hoàn toàn, giảm thiểu sự mất mát áp suất và đảm bảo dòng chảy ổn định.

Ứng dụng của van cổng BB trong công nghiệp

Van cổng BB có tính ứng dụng rất rộng rãi trong các ngành công nghiệp nhờ vào độ bền và khả năng làm kín tuyệt vời. Dưới đây là một số ứng dụng chính của van cổng BB:

• Trong ngành dầu khí, van cổng BB thường được sử dụng để kiểm soát dòng chảy của dầu, khí đốt, và các chất hóa học có tính ăn mòn cao. Đặc điểm kín và khả năng chịu áp lực cao của van giúp bảo vệ hệ thống khỏi nguy cơ rò rỉ và hư hỏng.
• Van cổng BB thường được dùng trong các hệ thống cấp nước và xử lý nước thải, giúp kiểm soát dòng chảy của nước hoặc chất lỏng. Đặc biệt, loại van này rất phù hợp cho các hệ thống nước ngầm hoặc hệ thống có đường ống dài, nơi cần độ bền và khả năng chịu được các tác động từ môi trường.
• Trong các nhà máy điện, van cổng BB được sử dụng trong các hệ thống dẫn hơi và nước nóng, nơi áp suất và nhiệt độ thường cao. Khả năng chịu nhiệt tốt của van cổng BB giúp bảo vệ hệ thống đường ống trong nhà máy và duy trì hiệu quả sản xuất.
• Đối với các ngành yêu cầu cao về độ sạch và an toàn như thực phẩm và dược phẩm, van cổng BB làm từ vật liệu thép không gỉ được ưa chuộng để đảm bảo không gây ô nhiễm cho sản phẩm. Các loại van này thường được thiết kế để dễ dàng vệ sinh, bảo trì và tuân thủ các tiêu chuẩn về vệ sinh an toàn thực phẩm.

Ưu điểm và nhược điểm của van cổng BB

a . Ưu điểm của van cổng BB

• Độ kín cao: Thiết kế BB cùng với đệm làm kín chất lượng giúp van đạt độ kín tốt, hạn chế rò rỉ.
• Chịu áp suất và nhiệt độ cao: Van cổng BB được làm từ các vật liệu chịu lực tốt, phù hợp cho các ứng dụng áp suất và nhiệt độ cao.
• Bảo trì dễ dàng: Thiết kế với nắp cố định bằng bulong giúp dễ tháo lắp để bảo trì hoặc sửa chữa khi cần.

b . Nhược điểm của van cổng BB

• Thời gian đóng mở lâu: Do thiết kế dạng cửa chặn, van cổng BB không thích hợp cho các hệ thống cần thao tác đóng mở nhanh.
• Chi phí cao: Van cổng BB thường có giá thành cao hơn so với các loại van khác do yêu cầu cao về vật liệu và độ kín.

Các tiêu chuẩn chất lượng của van cổng BB

Van cổng BB thường được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt nhằm đảm bảo chất lượng và độ an toàn khi vận hành. Dưới đây là một số tiêu chuẩn phổ biến áp dụng cho loại van này:

• API 600 (American Petroleum Institute): Tiêu chuẩn dành cho van cổng sử dụng trong ngành dầu khí, yêu cầu độ bền cao, khả năng chịu áp lực lớn và độ kín hoàn hảo.
• ANSI/ASME B16.34 (American National Standards Institute/American Society of Mechanical Engineers): Tiêu chuẩn này quy định về vật liệu, thiết kế và các đặc điểm kỹ thuật của van chịu áp suất cao, phổ biến trong các ứng dụng công nghiệp.
• ISO 9001 (International Organization for Standardization): Tiêu chuẩn quản lý chất lượng, áp dụng cho quy trình sản xuất van cổng BB để đảm bảo chất lượng ổn định và an toàn trong vận hành.

Các tiêu chuẩn này giúp đảm bảo rằng van cổng BB có chất lượng cao, đáp ứng được các yêu cầu khắt khe của các ngành công nghiệp quan trọng như dầu khí, hóa chất, và cấp thoát nước.

Phân loại theo vật liệu chế tạo của van cổng BB

Van cổng BB có thể được sản xuất từ nhiều loại vật liệu khác nhau, phù hợp với các môi trường làm việc cụ thể. Các loại vật liệu phổ biến bao gồm:

a . Van cổng BB bằng thép không gỉ (Stainless Steel)

Van cổng BB bằng thép không gỉ có khả năng chống ăn mòn tốt và độ bền cao, đặc biệt trong môi trường tiếp xúc nhiều với hóa chất hoặc nước. Thép không gỉ còn chịu được nhiệt độ và áp suất lớn, đảm bảo van hoạt động ổn định trong điều kiện khắc nghiệt.

Nhờ đặc tính chống oxy hóa và độ sạch cao, loại van này thường được sử dụng trong các ngành yêu cầu khắt khe về vệ sinh như thực phẩm, dược phẩm, và hóa chất.

Với tuổi thọ dài và ít cần bảo trì, van thép không gỉ là lựa chọn ưu tiên trong các hệ thống đòi hỏi độ bền và ổn định.

b . Van cổng BB bằng thép carbon (Carbon Steel)

Thép carbon là vật liệu có độ bền cơ học cao, giúp van cổng BB bằng thép carbon chịu được áp suất lớn và thích hợp cho các hệ thống công nghiệp nặng. Loại van này thường được sử dụng trong các ngành dầu khí, hóa chất và hệ thống cấp thoát nước, nơi cần thiết bị chịu tải cao và có độ bền lâu dài.

Tuy nhiên, thép carbon không có khả năng chống ăn mòn tốt như thép không gỉ, nên cần chú ý đến bảo trì và đôi khi phải phủ lớp bảo vệ hoặc sử dụng trong môi trường ít ăn mòn để đảm bảo hiệu suất.

c . Van cổng BB bằng gang (Cast Iron)

Gang là vật liệu phổ biến cho van cổng BB nhờ tính chịu lực và khả năng chống mài mòn tốt. Van bằng gang thường có giá thành thấp hơn so với các loại bằng thép, thích hợp cho các hệ thống cấp nước và xử lý nước thải, nơi không yêu cầu chịu áp suất quá cao.

Gang có khả năng chịu đựng tốt trong môi trường ít ăn mòn và không gây áp lực quá lớn cho hệ thống. Tuy nhiên, trong môi trường ăn mòn cao hoặc cần độ bền lớn, gang thường không bền lâu bằng các loại vật liệu khác như thép không gỉ hoặc thép carbon.

 d . Van cổng BB bằng hợp kim đặc biệt (Alloy Steel)

Hợp kim đặc biệt, bao gồm các loại thép hợp kim cao cấp, được sử dụng khi van cần hoạt động trong điều kiện cực kỳ khắc nghiệt về nhiệt độ và môi trường ăn mòn cao.Van cổng BB từ hợp kim đặc biệt thường được ứng dụng trong các ngành công nghiệp dầu khí ngoài khơi, nhà máy hóa chất hoặc các hệ thống nhiệt độ cao.

Những hợp kim này tăng cường khả năng chống ăn mòn và chống mài mòn, đảm bảo độ bền và hiệu quả làm việc tối đa.Tuy nhiên, loại van này thường có chi phí cao hơn và chỉ được dùng trong những ứng dụng yêu cầu đặc thù.

Vậy nói tóm lại, việc lựa chọn vật liệu phù hợp không chỉ giúp nâng cao độ bền của van mà còn đảm bảo tính an toàn cho hệ thống và giảm chi phí bảo trì.

Có thể bạn sẽ cần>>> Van cổng brass

Các lưu ý khi lắp đặt và vận hành van cổng BB

Để đảm bảo hiệu quả và tuổi thọ của van cổng BB, cần tuân thủ các nguyên tắc sau:

a . Lắp đặt

• Kiểm tra đường ống và van trước khi lắp: Đảm bảo rằng đường ống không có cặn bẩn hoặc tạp chất có thể ảnh hưởng đến hoạt động của van. Đồng thời kiểm tra van để đảm bảo không có hư hỏng hay lỗi kỹ thuật.
• Đảm bảo đúng hướng lắp: Van cổng BB cần được lắp đặt sao cho hướng dòng chảy phù hợp với chỉ dẫn trên thân van, đặc biệt là đối với các hệ thống chịu áp lực lớn.
• Khoảng cách lắp đặt: Đảm bảo có đủ không gian xung quanh van để tiện cho việc bảo trì hoặc thay thế. Đặc biệt, với các van cổng BB loại ty nổi, cần lưu ý khoảng cách ở chiều cao để trục ty có thể di chuyển tự do.

b . Vận hành

• Không vận hành quá lực: Khi đóng mở van, không nên tác động lực quá mạnh vào tay quay hoặc bộ điều khiển để tránh hư hỏng trục van hoặc bộ phận bên trong.
• Bảo trì định kỳ: Thực hiện kiểm tra và bảo trì định kỳ để đảm bảo van hoạt động ổn định. Đặc biệt, cần vệ sinh các bộ phận chuyển động và kiểm tra đệm làm kín để đảm bảo độ kín của van.
• Kiểm soát tốc độ đóng/mở: Van cổng BB nên được đóng/mở từ từ để tránh hiện tượng búa nước (water hammer), giúp bảo vệ hệ thống đường ống khỏi áp lực đột ngột.

Xu hướng phát triển và cải tiến của van cổng BB

Ngày nay, công nghệ sản xuất van cổng BB đang dần phát triển với nhiều cải tiến mới nhằm tăng cường độ bền, tính an toàn và khả năng vận hành hiệu quả. Một số xu hướng cải tiến bao gồm:

• Ứng dụng vật liệu tiên tiến: Nhiều hãng sản xuất hiện đang sử dụng các loại vật liệu hợp kim mới hoặc vật liệu composite để tăng khả năng chống ăn mòn và chống mài mòn, giúp van cổng BB hoạt động tốt hơn trong môi trường khắc nghiệt.
• Tích hợp công nghệ điều khiển từ xa và tự động hóa: Các dòng van cổng BB hiện đại đang được tích hợp mô-tơ điều khiển từ xa hoặc kết nối với hệ thống IoT, cho phép kiểm soát và giám sát trạng thái của van từ xa, phù hợp với các nhà máy thông minh.
• Thiết kế tối ưu cho bảo trì dễ dàng: Một số loại van cổng BB mới được thiết kế với hệ thống tháo lắp nhanh, giúp giảm thời gian bảo trì và giảm thiểu rủi ro khi cần thay thế các bộ phận.
