Van cổng tín hiệu điện

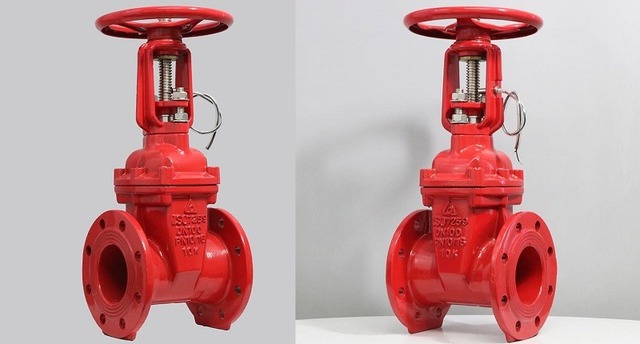

Van cổng tín hiệu điện là gì?

Van cổng tín hiệu điện (electric signal gate valve) là một loại van cổng đặc biệt có tích hợp tín hiệu điện. Van này được dùng để đóng hoặc mở dòng chảy trong hệ thống đường ống, và được gắn thêm bộ phát tín hiệu giúp giám sát tình trạng của van từ xa.

Khi van mở hoặc đóng, tín hiệu sẽ được gửi về tủ điều khiển hoặc hệ thống giám sát trung tâm, từ đó người quản lý có thể theo dõi hoạt động của van mà không cần đến vị trí lắp đặt.

Dưới đây là chi tiết về đặc tính kỹ thuật, cấu tạo, cách thức hoạt động và ưu điểm của van cổng tín hiệu điện.

Đặc tính kỹ thuật của van cổng tín hiệu điện

• Vật liệu chế tạo: Van cổng tín hiệu điện thường được làm từ các vật liệu chịu lực như gang, thép không gỉ, đồng hoặc nhựa. Tùy theo yêu cầu của hệ thống và môi trường sủ dụng, vật liệu của van sẽ được chọn sao cho chống ăn mòn và bền bỉ.
• Kích thước: Van có nhiều kích thước khác nhau từ DN50 đến DN1200, cho phép sử dụng linh hoạt trong nhiều hệ thống với đường kính ống lớn nhỏ khác nhau.
• Áp suất và nhiệt độ làm việc: Thông thường, các van này được thiết kế để hoạt động trong môi trường áp suất từ PN10 đến PN40 và chịu được nhiệt độ từ -10°C đến 120°C, tùy thuộc vào từng loại van và vật liệu cấu thành.
• Công suất tín hiệu điện: Van cổng tín hiệu điện được trang bị bộ cảm biến hoặc công tắc hành trình, thường sử dụng diện áp tiêu chuẩn như 24V, 110V hoặc 220V để truyền tín hiệu trạng thái (mở/đóng) về hệ thống điều khiển.
• Bảo vệ và tiêu chuẩn: Đa số các van cổng tín hiệu điện đều đạt chuẩn IP67 hoặc IP68, đảm bảo khả năng chống bụi và chống nước hiệu quả, phù hợp cho môi trường công nghiệp khắc nghiệt.

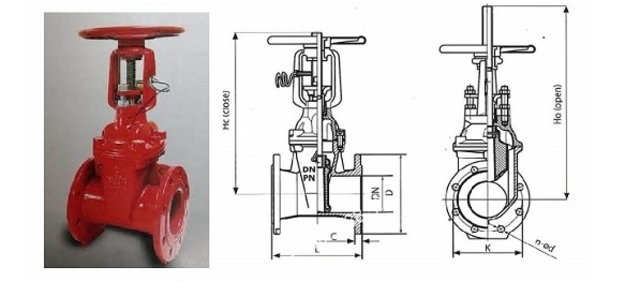

Cấu tạo của van cổng tín hiệu điện

Cấu tạo của van cổng tín hiệu điện bao gồm các thành phần chính như sau:

• Thân van: Là phần chính của van, thường làm từ kim loại bền bỉ, đảm bảo khả năng chịu áp lực lớn. Thân van có dạng trụ và là nơi dòng chất lỏng hoặc khí đi qua khi van ở trạng thái mở.
• Cửa van: Cửa van là phần chuyển động lên xuống trong quá trình đóng mở. Nó được gắn chặt với trục van và chịu trách nhiệm kiểm soát dòng chảy.
• Trục van: Trục van kết nối giữa cửa van và bộ điều khiển, khi quay trục, cửa van sẽ chuyển động lên xuống tương ứng.
• Bộ phát tín hiệu điện: Phần này có thể là công tắc hành trình hoặc cảm biến từ. Nó gửi tín hiệu khi van ở trạng thái mở hoặc đóng, giúp người vận hành biết trạng thái của van từ xa.
• Nắp van: Bảo vệ các bộ phận bên trong khỏi tác động từ môi trường và đảm bảo kín khí, chống rò rỉ.

Cách thức hoạt động của van cổng tín hiệu điện

Cách thức hoạt động của van cổng tín hiệu điện được chia thành hai phần chính: hoạt động cơ học của van cổng và chức năng tín hiệu điện để giám sát trạng thái van.

1 . Hoạt động cơ học của van cổng

Van cổng tín hiệu điện hoạt động theo cơ chế nâng/hạ cửa van để kiểm soát dòng chảy trong đường ống. Khi muốn mở hoặc đóng van, trục van sẽ điều khiển cửa van di chuyển lên hoặc xuống.

• Khi mở van: Cửa van được kéo lên khỏi đường dẫn chất lỏng, tạo không gian cho dòng chảy đi qua mà không bị cản trở. Trong trạng thái này, dòng chảy có thể thông suốt và không chịu nhiều lực cản.
• Khi đóng van: Trục van đẩy cửa van xuống để chặn ngang dòng chảy. Điều này giúp ngăn cản hoàn toàn hoặc một phần lưu lượng dòng chất lỏng hoặc khí đi qua, tùy thuộc vào mức độ đóng của cửa van.

2 . Chức năng tín hiệu điện

Bộ phát tín hiệu điện là thành phần quan trọng để giám sát trạng thái của van từ xa. Phần này có thể là công tắc hành trình hoặc cảm biến từ, tích hợp vào van để nhận biết trạng thái của nó.

• Khi van mở hoàn toàn hoặc đóng hoàn toàn: Công tắc hành trình hoặc cảm biến từ sẽ được kích hoạt và gửi tín hiệu trạng thái về hệ thống điều khiển hoặc bảng điều khiển trung tâm. Các tín hiệu này thường là tín hiệu điện, có thể là dạng tiếp điểm đóng/ngắt hoặc tín hiệu 4-20mA.
• Truyền thông tin trạng thái: Tín hiệu này được truyền qua dây dẫn đến bảng điều khiển trung tâm. Người quản lý có thể biết chính xác trạng thái của van (đóng hay mở) mà không cần phải kiểm tra tại vị trí van.

3 . Quy trình hoạt động cụ thẻ của van cổng tín hiệu điện

• Nhận lệnh từ trung tâm điều khiển: Khi có yêu cầu đóng/mở, tín hiệu điều khiển sẽ được truyền đến bộ phận kích hoạt van.
• Cơ chế hoạt động của van: Trục van bắt đầu xoay hoặc di chuyển, kéo theo cửa van di chuyển lên hoặc xuống.
• Giám sát trạng thái: Khi van đạt trạng thái đóng/mở hoàn toàn, công tắc hành trình hoặc cảm biến từ sẽ gửi tín hiệu về trung tâm để thông báo trạng thái hiện tại của van.
• Hiển thị trạng thái: Tín hiệu nhận được sẽ hiển thị trên bảng điều khiển hoặc hệ thống quản lý, cho phép người vận hành biết trạng thái của van tức thì.

Nhờ hoạt động này, van cổng tín hiệu điện giúp kiểm soát và giám sát trạng thái của hệ thống đường ống một cách dễ dàng và chính xác, đặc biệt phù hợp trong các hệ thống phòng cháy chữa cháy, nước, dầu khí và các ngàng công nghiệp yêu cầu an toàn cao.

Ứng dụng  của van cổng tín hiệu điện

Van cổng tín hiệu điện được sử dụng trong nhiều lĩnh vực khác nhau, bao gồm:

• Hệ thống phòng cháy chữa cháy: Đây là một ứng dụng phổ biến của van cổng tín hiệu điện, khi cần giám sát trạng thái đóng mở của van để đảm bảo tính sẵn sàng trong trường hợp khẩn cấp.
• Công nghiệp xử lý nước và nước thải: Van giúp kiểm soát dòng chảy trong các nhà máy xử lý nước, ngăn chặn rò rỉ và tối ưu hóa hệ thống.
• Ngành dầu khí: Trong các hệ thống truyền dẫn dầu khí, van cổng tín hiệu điện đóng vai trò quan trọng để quản lý và kiểm soát dòng chảy của các chất nguy hiểm.
• Ngành hóa chất và thực phẩm: Đảm bảo sự an toàn và vệ sinh trong quy trình sản xuất bằng cách điều chỉnh dòng chất lỏng.

Đánh giá ưu điểm của van cổng tín hiệu điện

Van cổng tín hiệu điện mang lại nhiều lợi ích nổi bật:

• Dễ dàng kiểm soát từ xa: Nhờ vào tín hiệu điện, người vận hành có thể giám sát trạng thái của van mà không cần phải đến trực tiếp, từ đó tăng tính hiệu quả và an toàn cho hệ thống.
• Thiết kế bền bỉ, chịu được môi trường khắc nghiệt: Đa số các van cổng tín hiệu điện được làm từ các vật liệu chịu lực tốt, có khả năng chống ăn mòn cao và chịu được áp suất lớn.
• Khả năng lắp đặt linh hoạt: Với nhiều kích thước và tiêu chuẩn khác nhau, van cổng tín hiệu điện có thể được lắp đặt trong nhiều hệ thống từ nhỏ đến lớn.
• Độ bền cao và ít cần bảo dưỡng: Van cổng thường ít gặp vấn đề về hỏng hóc do cấu tạo đơn giản và hoạt động ổn định trong thời gian dài.
• Tiết kiệm chi phí: So với các loại van khác, van cổng tín hiệu điện có tuổi thọ dài, giảm chi phí bảo trì và thay thế.

Đánh giá chung:

Van cổng tín hiệu điện là một giải pháp lý tưởng cho các hệ thống cần kiểm soát chặt chẽ trạng thái dòng chảy. Van này có thiết kế bền bỉ, phù hợp cho môi trường công nghiệp khắc nghiệt và có khả năng chống rò rỉ tốt. Với tích hợp bộ phát tín hiệu điện, van giúp tối ưu hóa quản lý hệ thống từ xa, giảm thiểu rủi ro và tối ưu chi phí vận hành.

>>>> Tìm hiểu thêm về sản phẩm: Van cổng BB.

So sánh van cổng ty nổi – van cổng ty chìm tín hiệu điện

Dưới đây là bảng so sánh chi tiết giữa van cổng ty nổi tín hiệu điện và van cổng ty chìm tín hiệu điện theo các tiêu chí quan trọng, giúp bạn có cái nhìn tổng quan về ưu nhược điểm và ứng dụng của từng loại.

Hướng dẫn sử dụng van cổng tín hiệu điện

Việc sử dụng van cổng tín hiệu điện đòi hỏi người vận hành phải hiểu rõ về cấu tạo, nguyên lý hoạt động và các bước cụ thể để thao tác đúng cách nhằm đảm bảo an toàn và hiệu quả. Dưới đây là hướng dẫn chi tiết cho việc sử dụng van cổng tín hiệu điện.

1 . Kiểm tra trước khi sử dụng

Trước khi vận hành, cần kiểm tra kỹ cá yếu tố sau:

• Tình trạng của van: Đảm bảo rằng van không có dấu hiệu hư hỏng, gỉ sét hoặc bị rò rỉ.
• Nguồn điện: Kiểm tra nguồn điện cấp cho bộ phận tín hiệu để đảm bảo van có thể gửi tín hiệu trạng thái chính xác.
• Môi trường xung quanh: Đảm bảo khu vực xung quanh van không có vật cản hoặc các yếu tố nguy hiểm ảnh hưởng đến quá trình vận hành.

2 . Vận hành van cổng tín hiệu điện

Tùy thuộc vào loại van cổng tín hiệu điện (van điều khiển bằng tay hoặc van điều khiển tự động), cách vận hành sẽ có sự khác biệt.

a . Đối với van cổng tín hiệu điện điều khiển bằng tay

• Mở van: Sử dụng tay quay (hoặc vô lăng) để xoay trục van theo chiều kim đồng hồ (hoặc ngược chiều tùy vào thiết kế) để mở van. Quá trình này sẽ nâng trục và cửa van lên, cho phép dòng chảy đi qua.
• Đóng van: Để đóng van, xoay tay quay theo chiều ngược lại. Khi van đóng hoàn toàn, cửa van sẽ chặn đường chảy để ngăn dòng chất lỏng hoặc khí đi qua.
• Kiểm tra tín hiệu điện: Khi van ở trạng thái mở hoặc đóng hoàn toàn, bộ tín hiệu điện sẽ kích hoạt và gửi tín hiệu trạng thái đến hệ thống điều khiển hoặc bảng điều khiển trung tâm. Đảm bảo rằng tín hiệu hiển thị chính xác, và báo trạng thái mở hoặc đóng của van.

b . Đối với van cổng tín hiệu điện điều khiển tự động

• Gửi tín hiệu điều khiển: Từ bảng điều khiển trung tâm hoặc hệ thống điều khiển, gửi lệnh mở hoặc đóng van.
• Theo dõi quá trình vận hành: Khi nhận lệnh, mô-tơ hoặc bộ truyền động của van sẽ tự động xoay trục van, điều khiển cửa van đóng hoặc mở mà không cần can thiệp thủ công.
• Xác nhận tín hiệu trạng thái: Khi van đạt trạng thái mở hoặc đóng hoàn toàn, công tắc hành trình hoặc cảm biến từ sẽ kích hoạt tín hiệu và gửi thông báo về bảng điều khiển trung tâm. Đảm bảo trạng thái hiển thị chính xác trên hệ thống điều khiển.

3 . Giám sát và kiểm tra trạng thái van

• Theo dõi tín hiệu điện: Trong suốt quá trình vận hành, theo dõi tín hiệu điện để biết van đang ở trạng thái mở, đóng, hay trung gian. Điều này giúp người vận hành nắm bắt kịp thời và chính xác trạng thái của van.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ để đảm bảo các bộ phận như công tắc hành trình, cảm biến và mô-tơ hoạt động ổn định. Nếu phát hiện bất thường, cần ngừng sử dụng và bảo trì ngay.

4 . Bảo trì và bảo dưỡng định kỳ

Để đảm bảo van cổng tín hiệu điện hoạt động bền bỉ và chính xác, cần thực hiện các bước bảo trì định kỳ như sau:

•  Vệ sinh van: Vệ sinh van để loại bỏ bụi bẩn, gỉ sét hoặc các chất cặn bám trên thân van và trục van. Đặc biệt chú ý đến các van ty nổi, vì trục van lộ ra ngoài dễ bị bẩn.
• Kiểm tra bộ phận tín hiệu điện: Đảm bảo rằng công tắc hành trình hoặc cảm biến vẫn hoạt động tốt, không bị gỉ sét hoặc hư hỏng. Kiểm tra các dây điện và nguồn cấp để đảm bảo tín hiệu truyền về trung tâm điều khiển chính xác.
• Kiểm tra bộ truyền động (với van điều khiển tự động): Đối với các van cổng tín hiệu điện điều khiển tự động, kiểm tra bộ truyền động, mô-tơ và các linh kiện điện tử để đảm bảo chúng vẫn hoạt động ổn định.
• Bôi trơn các bộ phận chuyển động: Bôi trơn các bộ phận chuyển động như trục van và tay quay để giảm ma sát và hạn chế mài mòn. Sử dụng loại dầu bôi trơn chuyên dụng phù hợp với vật liệu của van.

5 . Các lưu ý quan trọng khi sử dụng

• Không sử dụng van ngoài giới hạn áp suất và nhiệt độ cho phép: Mỗi van đều có giới hạn áp suất và nhiệt độ làm việc. Đảm bảo không vượt quá các giới hạn này để tránh hư hỏng.
• Kiểm tra tín hiệu sau mỗi lần vận hành: Sau khi mở hoặc đóng van, kiểm tra tín hiệu điện để đảm bảo rằng hệ thống ghi nhận chính xác trạng thái của van. Điều này giúp tránh tình trạng nhầm lẫn hoặc lỗi tín hiệu trong quá trình vận hành.
• Tránh đóng/mở van quá nhanh: Khi vận hành tay quay hoặc truyền động mô-tơ, tránh đóng hoặc mở van quá nhanh, vì điều này có thể gây ra hiện tượng búa nước (water hammer) hoặc tạo áp lực đột ngột, ảnh hưởng đến hệ thống đường ống.
• Ngắt nguồn điện khi bảo trì: Trước khi thực hiện bảo trì, đặc biệt với các van điều khiển tự động, đảm bảo rằng nguồn điện đã được ngắt hoàn toàn để tránh rủi ro tai nạn.

Có thể bạn sẽ cần>>> Van cổng Shinyi

Báo giá van cổng tín hiệu điện

Giá thành sản phẩm chính là vấn đề mà mọi khách hàng luôn quan tâm đến. Như đã mô tả của chúng tôi ở phần trên chắc hẳn các bạn đã hiểu được nguồn gốc sản phẩm. Đều được nhập khẩu trực tiếp chính hãng sản xuất, chính vì thế mà giá thành của sản phẩm ở công ty chúng tôi phân phối ra thị trường luôn là rẻ nhất. Đảm bảo có giấy tờ chứng nhận đầy đủ và bảo hành trọn vẹn tối đa 12 tháng cho khách hàng.

Tuy nhiên mỗi model khác nhau sẽ có giá thành khác nhau.Vậy để được báo giá chính xác nhất theo yêu cầu vui lòng liên hệ trực tiếp với chúng tôi qua số Hotline hoặc Email của công ty XNK HT VIệt Nam.

Xin trân trọng cảm ơn quý khách!
