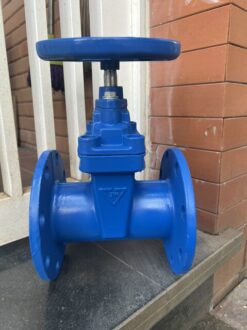

Van cổng mặt bích JMV

Van cổng mặt bích JMV là gì?

Van cổng mặt bích JMV là một loại van cổng được thiết kế với kết nối dạng mặt bích ở hai đầu, giúp liên kết chắc chắn với đường ống thông qua bu-lông và đai ốc. Đây là dòng van chuyên dùng để kiểm soát dòng chảy của chất lỏng hoặc khí trong hệ thống ống dẫn bằng cách đóng/mở hoàn toàn dòng chảy thông qua việc nâng hạ đĩa van (cửa van).

Van này thường được chế tạo từ gang cầu hoặc gang xám, phù hợp cho các hệ thống yêu cầu độ kín khít cao và vận hành ổn định trong điều kiện áp suất nhiệt độ trung bình.

Mô tả sản phẩm

1 . Dấu hiệu nhận biết van cổng mặt bích JMV

• Kết nối mặt bích: Hai đầu van được thiết kế dạng mặt bích với các lỗ bu-lông, phù hợp để lắp đặt vào đường ống bằng các tiêu chuẩn như JIS, ANSI, hoặc DIN.
• Logo JMV: Thường được dập nổi hoặc in trên thân van, giúp nhận diện thương hiệu rõ ràng.
• Lớp sơn bên ngoài: Van được phủ lớp sơn epoxy màu xanh hoặc xám, chống ăn mòn và tăng thẩm mỹ.
• Cửa van đóng mở dạng cổng: Khi quan sát từ bên ngoài, ta có thể nhận thấy ty van di chuyển lên xuống khi thao tác đóng/mở, nhất là với loại ty nổi.
• Tay quay lớn: Được thiết kế chắc chắn để dễ dàng điều chỉnh lưu lượng dòng chảy trong hệ thống.

2 . Cấu tạo chính

Van cổng mặt bích JMV bao gồm các bộ phận chính:

• Thân van: Được làm từ gang cầu hoặc gang xám, thường phủ lớp sơn epoxy chống ăn mòn để tăng tuổi thọ.
• Cửa van (đĩa van): Là bộ phận di chuyển lên xuống để đóng/mở dòng chảy, làm từ gang hoặc thép không gỉ để đảm bảo độ bền và chống ăn mòn.
• Ty van: Có thể là ty nổi hoặc ty chìm, giúp điều khiển việc nâng hạ cửa van. Ty thường làm từ thép không gỉ để chống gỉ sét.
• Mặt bích: Hai đầu của van được thiết kế dạng mặt bích để kết nối với đường ống. Mặt bích được gia công theo tiêu chuẩn (như JIS, ANSI, DIN, BS).
• Gioăng làm kín: Được làm từ cao su EPDM hoặc NBR, giúp ngăn ngừa rò rỉ và đảm bảo độ kín tuyệt đối.
• Tay quay: Tay quay bằng gang hoặc thép, dùng để điều chỉnh van đóng/mở thủ công.

Công dụng và chức năng của van cổng mặt bích JMV

1 . Công dụng

Van cổng mặt bích JMV được sử dụng để:

• Kiểm soát dòng chảy: Đóng hoàn toàn để chặn dòng chảy hoặc mở hoàn toàn để cho phép dòng chảy tự do, không gây cản trở lưu lượng.
• Kết nối ổn định với đường ống: Kết nối mặt bích đảm bảo sự chắc chắn và kín khít trong các hệ thống có áp suất cao.
• Giảm thiểu rò rỉ: Thiết kế mặt bích cùng gioăng làm kín giúp ngăn chặn hiện tượng rò rỉ tại các điểm kết nối.

2 . Chức năng:

• Đóng/mở dòng chảy: Van cổng mặt bích JMV được thiết kế để vận hành đóng hoặc mở hoàn toàn. Cửa van di chuyển vuông góc với dòng chảy, đảm bảo không gây cản trở khi van ở trạng thái mở.
• Đóng/mở dòng chảy: Van cổng mặt bích JMV được thiết kế để vận hành đóng hoặc mở hoàn toàn. Cửa van di chuyển vuông góc với dòng chảy, đảm bảo không gây cản trở khi van ở trạng thái mở.
• Điều chỉnh lưu lượng: Mặc dù không được khuyến nghị để điều chỉnh lưu lượng chi tiết, van vẫn có thể được sử dụng để hạn chế một phần dòng chảy trong trường hợp cần thiết.
• Bảo vệ hệ thống: Đảm bảo an toàn cho hệ thống đường ống bằng cách ngăn dòng chảy đột ngột trong trường hợp khẩn cấp.

Phân loại chi tiết các loại van cổng mặt bích JMV

Van cổng mặt bích JMV là một trong những loại van cổng nghiệp phổ biến nhất, được phân loại dựa trên nhiều yếu tố khác nhau như cơ chế hoạt động, vật liệu chế tạo, tiêu chuẩn mặt bích và các chức năng đặc biệt. Dưới đây là phân tích chi tiết từng chủng loại để người dùng có cái nhìn rõ ràng và đầy đủ hơn về dòng sản phẩm này.

1 . Phân loại theo cơ chế hoạt động

1.1 Van cổng mặt bích ty nổi JMV

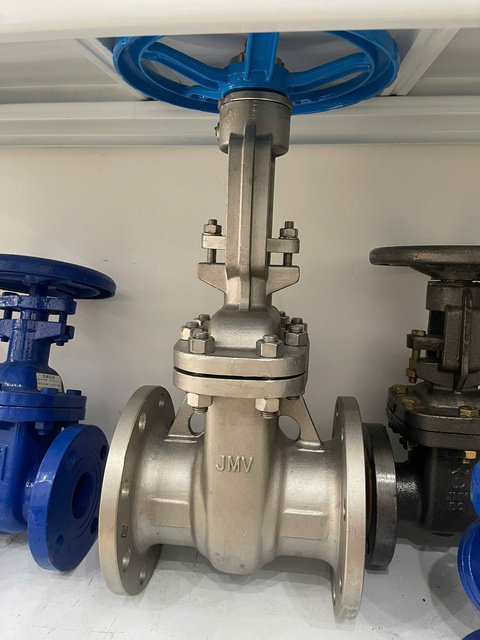

Mô tả: Ty van (trục van) của loại này sẽ di chuyển lên hoặc xuống cùng với cửa van khi van được vận hành. Khi van mở hoặc đóng, chiều cao của ty van thay đổi, giúp người vận hành dễ dàng quan sát trạng thái của van.

Ưu điểm:

• Dễ dàng kiểm tra trạng thái hoạt động mà không cần tháo van.
• Bền bỉ hơn trong điều kiện sử dụng thông thường, nhờ cấu trúc ty van không tiếp xúc trực tiếp với chất lỏng.

Hạn chế:

• Chiều cao của van tăng lên khi mở, yêu cầu không gian lắp đặt lớn hơn.

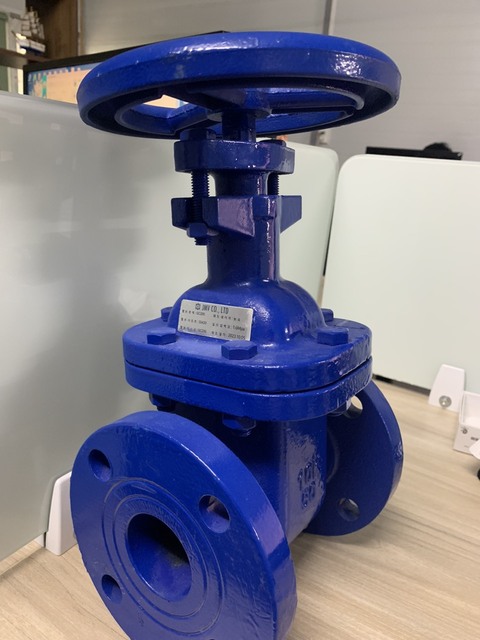

2.2 Van cổng mặt bích ty chìm JMV

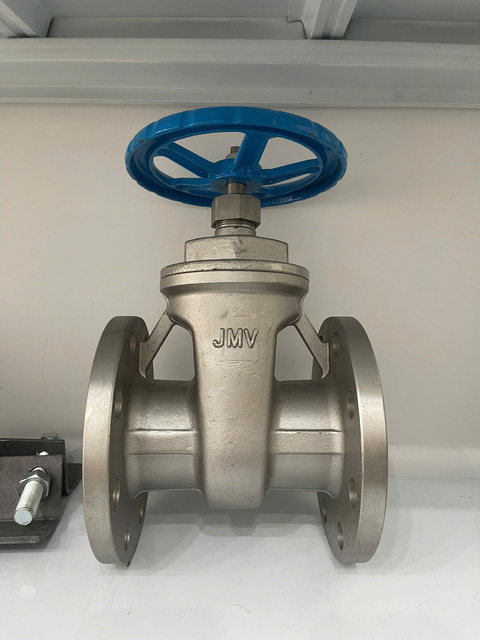

Mô tả: Ty van không lộ ra ngoài khi vận hành. Cửa van di chuyển lên xuống bên trong thân van, trong khi ty van giữ nguyên vị trí. Điều này làm cho thiết kế của van nhỏ gọn hơn so với loại ty nổi.

Ưu điểm:

• Thiết kế gọn nhẹ, phù hợp với không gian hạn chế hoặc hệ thống lắp đặt ngầm.
• Chi phí đầu từ thấp hơn loại ty nổi.

Hạn chế:

• Khó quan sát trạng thái đóng mở của van.
• Ty van dễ tiếp xúc với môi trường lưu chất, làm tăng nguy cơ ăn mòn và giảm tuổi thọ nếu không bảo trì đúng cách.

>>> Xem thêm: Van cổng ty chìm JMV

2 . Phân loại theo vật liệu chế tạo

2.1 Van cổng gang mặt bích JMV

Mô tả: Đây là dòng van phổ biến nhất, được chế tạo từ gang cầu (ductile iron) hoặc gang xám (cast iron). Thân van thường được phủ một lớp sơn epoxy để chống ăn mòn và tăng độ bền.

Ưu điểm:

• Giá thành hợp lý, dễ sản xuất và bảo trì.
• Chịu áp suất vừa phải, phù hợp với các hệ thống áp suất trung bình.

Hạn chế:

• Không chịu được nhiệt độ quá cao.
• Không thích hợp cho môi trường có hóa chất mạnh hoặc nước mặn.

2.2 Van cổng thép mặt bích JMV

Mô tả: Thân van làm từ thép carbon hoặc thép không gỉ (Stainless steel). Loại này thường được thiết kế để chịu nhiệt độ và áp suất cao, thích hợp cho các ứng dụng khắc nghiệt hơn.

Ưu điểm:

• Độ bền cơ học cao, chịu được áp suất và nhiệt độ lớn.
• Hoạt động ổn định trong môi trường khắc nghiệt, như hơi nước hoặc dầu nóng.

Hạn chế:

• Giá thành cao hơn so với van gang.
• Yêu cầu bảo dưỡng thường xuyên hơn để tránh gỉ sét.

2.3 Van cổng inox mặt bích JMV

Mô tả: Toàn bộ thân van, ty van và các bộ phận khác được chế tạo từ inox 304, inox 316 hoặc inox 316L. Đây là loại van cao cấp, có khả năng chống ăn mòn tốt nhất.

Ưu điểm:

• Chống ăn mòn vượt trội, kể cả trong môi trường nước mặn, hóa chất nhẹ, hoặc thực phẩm.
• Tuổi thọ cao, giảm chi phí bảo trì.

Hạn chế:

• Giá thành rất cao, không phù hợp cho các hệ thống yêu cầu kinh phí thấp.

3 . Phân loại theo tiêu chuẩn mặt bích

3.1 Van cổng mặt bích JMV tiêu chuẩn JIS

Mô tả: Thiết kế mặt bích theo tiêu chuẩn Nhật Bản (JIS 10K, JIS 20K), phù hợp với áp suất làm việc từ 10 bar đến 20 bar.

Ưu điểm:

• Phù hợp với nhiều hệ thống công nghiệp và dân dụng tại Châu Á.
• Giá thành hợp lý, dễ tìm kiếm phụ kiện thay thế.

3.2 Van cổng mặt bích JMV tiêu chuẩn DIN

Mô tả: Mặt bích thiết kế theo tiêu chuẩn Châu Âu (DIN PN10, PN16, PN25), chịu được áp suất cao hơn so với JIS.

Ưu điểm:

• Đáp ứng tốt các yêu cầu của hệ thống công nghiệp Châu Âu.
• Khả năng chịu áp suất cao hơn, thích hợp với các hệ thống khắt khe hơn.

3.3 Van cổng mặt bích JMV tiêu chuẩn ANSI

Mô tả: Phù hợp với tiêu chuẩn Mỹ (ANSI 150#, ANSI 300#), chuyên dùng trong các ngành công nghiệp yêu cầu áp suất rất cao.

Ưu điểm:

• Khả năng chịu được áp suất rất lớn, từ 150 psi trở lên.
• Bền bỉ và đáng tin cậy trong môi trường áp suất và nhiệt độ cao.

4 . Phân loại theo chức năng đặc biệt

4.1 . Van cổng mặt bích JMV chịu nhiệt cao

• Sử dụng trong hệ thống hơi nước hoặc dầu nóng với nhiệt độ cao, thường được chế tạo từ thép hoặc inox.

4.2 Van cổng mặt bích JMV chống ăn mòn

• Có lớp phủ đặc biệt hoặc làm từ vật liệu chống ăn mòn, phù hợp cho môi trường hóa chất hoặc nước biển.

4.3 Van cổng mặt bích JMV động cơ điện

• Loại van tự động điều khiển bằng động cơ điện, dùng trong các hệ thống tự động hóa, giúp vận hành từ xa dễ dàng.

4.4 Van cổng mặt bích JMV đóng mở nhanh

• Được thiết kế để đóng/mở dòng chảy nhanh chóng, phù hợp cho hệ thống phòng cháy chữa cháy (PCCC).

Mỗi loại van cổng mặt bích JMV đều có đặc điểm và ứng dụng riêng, đáp ứng nhu cầu đa dạng từ dân dụng đến công nghiệp nặng. Việc lựa chọn đúng loại van sẽ giúp hệ thống vận hành ổn định, hiệu quả và tiết kiệm chi phí.

Ứng dụng của van cổng mặt bích JMV

Van cổng mặt bích JMV phù hợp với nhiều ngành nghề và hệ thống nhờ tính linh hoạt và độ bền cao:

• Hệ thống cấp thoát nước: Sử dụng trong hệ thống cấp nước sạch, xử lý nước thải công nghiệp và sinh hoạt.
• Ngành công nghiệp dầu khí và hóa chất: Điều chỉnh và kiểm soát dòng chảy trong các đường ống dẫn dầu, khí hoặc hóa chất.
• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt trong hệ thống bơm và cấp nước chữa cháy nhờ khả năng chịu áp lực cao và đóng/mở nhanh chóng.
• Ngành nông nghiệp: Dùng trong hệ thống tưới tiêu hoặc cấp nước cho các trang trại và khu vực nuôi trồng thủy sản.
• Nhà máy nhiệt điện và thủy điện: Kiểm soát lưu lượng nước làm mát hoặc hơi nước trong các nhà máy sản xuất năng lượng.
• Ngành công nghiệp chế biến: Sử dụng trong các hệ thống sản xuất thực phẩm, đồ uống và xử lý hóa chất nhẹ.

Lợi ích khi sử dụng van cổng mặt bích JMV

• Đảm bảo sự kín khít tuyệt đối, ngăn ngừa rò rỉ.
• Lắp đặt chắc chắn, không bị rung lắc khi vận hành ở suất cao.
• Tuổi thọ lâu dàu nhờ vào chất liệu bền bỉ và lớp sơn chống ăn mòn.
• Đáp ứng linh hoạt cho nhiều tiêu chuẩn kết nối (JIS, ANSI, DIN).
• Phù hợp với nhiều loại môi trường làm việc, từ nước sạch, nước thải đến hóa chất nhẹ.

Van cổng mặt bích JMV không chỉ nổi bật về thiết kế chắc chắn mà còn là giải pháp đáng tin cậy cho các hệ thống yêu cầu độ bền và khả năng vận hành hiệu quả.

Cách lắp đặt van cổng mặt bích JMV chính xác nhất

Việc lắp đặt đúng kỹ thuật van cổng mặt bích JMV không chỉ đảm bảo hiệu suất hoạt động mà còn kéo dài tuổi thọ của sản phẩm và hệ thống. Dưới đây là hướng dẫn chi tiết từng bước, từ chuẩn bị đến hoàn tất quá trình lắp đặt.

1 . Chuẩn bị trước khi lắp đặt

1.1 Kiểm tra van cổng và phụ kiện:

• Đảm bảo van cổng mặt bích JMV không bị hư hỏng trong quá trình vận chuyển.
• Kiểm tra sự đồng bộ giữa van và các phụ kiện (bu-long, đai ốc, gioăng).

1.2 Vệ sinh đường ống:

• Làm sạch bề mặt bên trong và bên ngoài của đường ống, loại bỏ bụi bẩn, rỉ sét và các tạp chất có thể gây cản trở dòng chảy.
• Đảm bảo bề mặt mặt bích trên đường ống nhẵn mịn, không có vết nứt.

1.3 Chuẩn bị dụng cụ và vật tư:

• Dụng cụ: Cờ lê, mỏ lết, thước đo, búa cao su và dụng cụ bôi trơn.
• Vật tư: Gioăng làm kín (cao su EPDM hoặc PTFE), bu-lông và đai ốc đúng kích thước, chất bôi trơn ren (nếu cần).

1.4 Kiểm tra kích thước và tiêu chuẩn:

• Đảm bảo kích thước mặt bích trên van phù hợp với mặt bích trên đường ống (theo tiêu chuẩn JIS, DIN hoặc ANSI).
• Xác định áp suất làm việc của hệ thống để chọn loại gioăng và van phù hợp.

2 . Quy trình lắp đặt

Bước 1: Định vị van cổng

• Đặt van cổng mặt bích JMV vào vị trí lắp đặt, đảm bảo hướng dòng chảy của hệ thống khớp với chiều mũi tên được đánh dấu trên thân van (nếu có).
• Căn chỉnh sao cho mặt bích của van và đường ống khớp hoàn toàn, không bị lệch tâm hoặc nghiêng.

Bước 2: Lắp gioăng làm kín

• Đặt gioăng làm kín giữa hai mặt bích.
• Đảm bảo gioăng nằm đúng vị trí, không bị xê dịch hay biến dạng.

Bước 3: Lắp bu-lông và đai ốc

• Lắp bu-lông xuyên qua các lỗ trên mặt bích của van và đường ống.
• Siết nhẹ đai ốc để giữ cố định van và gioăng, không nên siết chặt ngay để tránh làm hỏng gioăng.

Bước 4: Siết chặt bu-lông theo thứ tự chéo (hình chữ X)

• Siết chặt bu-lông từng bước theo hình chữ X (đối xứng), đảm bảo lực siết được phân bố đều.
• Sử dụng cờ lê hoặc dụng cụ đo mô-men xoắn để kiểm soát lực siết, tránh làm nứt mặt bích hoặc hỏng gioăng.

Bước 5: Kiểm tra độ thẳng hàng

• Sau khi siết chặt, kiểm tra lại xem van và đường ống có thẳng hàng không.
• Van phải được lắp đặt ở vị trí thẳng đứng (nếu van cổng ty nổi) hoặc vị trí phù hợp theo hướng dẫn từ nhà sản xuất.

3 . Kiểm tra sau lắp đặt

3.1 Vận hành thử

• Thao tác tay quay hoặc bộ điều khiển để đóng/mở van, kiểm tra xem van hoạt động có trơn tru hay không.
• Đảm bảo không có hiện tượng kẹt, rít trong quá trình vận hành.

3.2 Kiểm tra rò rỉ

• Cấp lưu chất (nước hoặc khí nén) vào hệ thống và kiểm tra các vị trí kết nối có bị rò rỉ hay không.
• Nếu phát hiện rò rỉ, cần siết chặt lại bu-lông hoặc thay thế gioăng mới.

3.3 Kiểm tra áp suất

• Tăng áp suất dần trong hệ thống, Kiểm tra van có chịu được áp suất làm việc tối đa mà không có hiện tượng rò rỉ hoặc biến dạng.

4 . Một số lưu ý quan trọng

4.1 Đảm bảo đúng hướng dòng chảy

• Luôn kiểm tra hướng dòng chảy trước khi lắp đặt, nhất là với van cổng một chiều hoặc các loại có thiết kế đặc biệt.

4.2 Không siết quá chặt bu-lông

• Siết quá chặt có thể làm biến dạng mặt bích hoặc làm hỏng gioăng, gây rò rỉ sau lắp đặt.

4.3 Kiểm tra không gian lắp đặt

• Đối với van công ty nổi, cần đảm bảo có đủ không gian cho ty van di chuyển khi van mở hoàn toàn.
• Van phải được lắp đặt tại vị trí dễ bảo trì, kiểm tra.

4.4 Sử dụng chất bôi trơn ren (nếu cần)

• Bôi trơn ren bu-lông trước khi siết để tăng hiệu quả siết chặt và dễ tháo lắp sau này.

4.5 Tránh lắp đặt trong điều kiện khắc nghiệt

• Nếu lắp đặt ngoài trời hoặc trong môi trường ăn mòn, nên sử dụng van được sơn phủ epoxy hoặc chế tạo từ inox để tăng độ bền.

>>> Xem chi tiết thêm về các dòng van cổng JMV tại đậy.
