Van bướm tay gạt PVC | Cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng

Trong các hệ thống đường ống hiện nay, van bướm là một trong những thiết bị phổ biến dùng để đóng mở và kiểm soát dòng chảy. Đặc biệt, van bướm tay gạt PVC được sử dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước, nuôi trồng thủy sản và một số môi trường có tính ăn mòn nhờ ưu điểm trọng lượng nhẹ, dễ vận hành và khả năng chống ăn mòn tốt.

So với các dòng van làm từ gang, thép hoặc inox, van bướm PVC có giới hạn nhất định về nhiệt độ và áp suất. Tuy nhiên, trong điều kiện làm việc phù hợp, đây là giải pháp có chi phí hợp lý, dễ lắp đặt và thuận tiện cho quá trình bảo trì.

Van bướm tay gạt PVC là gì?

Van bướm tay gạt PVC là thiết bị được lắp đặt trên đường ống nhằm thực hiện chức năng đóng, mở hoặc hỗ trợ điều chỉnh dòng chảy. Bên trong thân van có một đĩa van dạng tròn được liên kết với trục. Người vận hành điều khiển đĩa thông qua tay gạt bên ngoài.

Khi xoay tay gạt, lực được truyền qua trục làm đĩa van xoay theo. Khi đĩa nằm vuông góc với hướng dòng chảy, van ở trạng thái đóng và ngăn lưu chất đi qua. Khi đĩa xoay gần song song với dòng chảy, van chuyển sang trạng thái mở.

Nhờ cơ cấu hoạt động đơn giản, van có thể đóng mở nhanh mà không cần nguồn điện hoặc khí nén.

Thân van thường được chế tạo từ PVC hoặc các vật liệu nhựa kỹ thuật tương thích, trong khi gioăng làm kín có thể sử dụng EPDM hoặc vật liệu khác tùy theo môi trường làm việc.

Đặc điểm của vật liệu PVC

PVC là viết tắt của Polyvinyl Chloride, một loại nhựa nhiệt dẻo được sử dụng phổ biến trong lĩnh vực đường ống và thiết bị công nghiệp.

Vật liệu PVC có ưu điểm trọng lượng nhẹ, không bị gỉ sét và có khả năng chống lại nhiều loại hóa chất. Nhờ đó, van bướm sử dụng PVC có thể được ứng dụng trong các hệ thống nước, nước thải, tưới tiêu và một số môi trường hóa chất.

Tuy nhiên, PVC có giới hạn nhất định về nhiệt độ và áp suất. Vì vậy, khi lựa chọn van cần căn cứ vào thông số kỹ thuật của từng model thay vì chỉ dựa vào tên vật liệu.

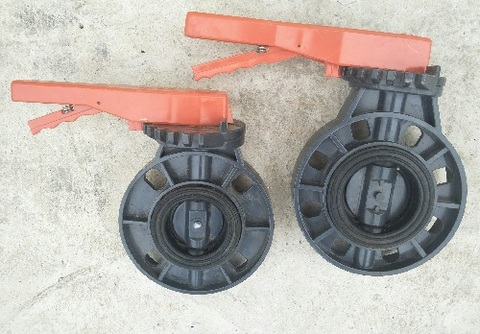

Cấu tạo của van bướm tay gạt PVC

Một bộ van bướm tay gạt PVC cơ bản gồm các bộ phận chính sau:

1. Thân van

Thân van là phần bao bọc toàn bộ cơ cấu bên trong và tạo kết nối với hệ thống đường ống. Thân thường được chế tạo từ PVC với thiết kế gọn nhẹ.

Vật liệu PVC giúp van giảm trọng lượng, thuận tiện cho vận chuyển và lắp đặt, đồng thời hạn chế hiện tượng ăn mòn trong môi trường nước hoặc hóa chất phù hợp.

2. Đĩa van

Đĩa van nằm trong lòng van và trực tiếp thực hiện nhiệm vụ đóng mở dòng chảy.

Khi đĩa xoay vuông góc với đường ống, dòng lưu chất bị chặn lại. Khi đĩa xoay theo hướng dòng chảy, tiết diện lưu thông được mở rộng.

3. Trục van

Trục van có nhiệm vụ truyền lực từ tay gạt đến đĩa van. Bộ phận này thường được chế tạo từ vật liệu có khả năng chống ăn mòn phù hợp với môi trường sử dụng.

4. Gioăng làm kín

Gioăng nằm tại vị trí tiếp xúc giữa đĩa và thân van, giúp tạo độ kín khi van đóng và hạn chế rò rỉ.

EPDM là một trong những loại gioăng thường được sử dụng cho hệ thống nước. Với hóa chất hoặc điều kiện nhiệt độ đặc biệt, cần lựa chọn loại gioăng có khả năng tương thích phù hợp.

5. Tay gạt

Tay gạt là cơ cấu điều khiển trực tiếp của van. Người vận hành chỉ cần xoay tay gạt để thay đổi vị trí của đĩa.

Một số thiết kế có các nấc cố định giúp giữ van tại những góc mở khác nhau.

Nguyên lý hoạt động của van bướm tay gạt PVC

Van hoạt động dựa trên nguyên lý xoay đĩa van quanh trục.

Khi đóng, đĩa van nằm gần vuông góc với hướng dòng chảy và ép vào gioăng làm kín. Lưu chất bị ngăn lại, không thể đi qua.

Khi xoay tay gạt, trục truyền chuyển động đến đĩa và làm đĩa thay đổi góc. Khoảng trống trong lòng van dần được mở ra, cho phép lưu chất đi qua.

Khi tay gạt xoay khoảng 90° từ vị trí đóng, đĩa van nằm gần song song với hướng dòng chảy. Lúc này, van đạt trạng thái mở hoàn toàn.

Ngoài hai trạng thái đóng và mở, van cũng có thể được đặt ở góc trung gian để hỗ trợ điều chỉnh lưu lượng. Tuy nhiên, nếu hệ thống yêu cầu điều tiết chính xác và liên tục, nên sử dụng loại van hoặc bộ điều khiển chuyên dụng phù hợp.

Ứng dụng của van bướm tay gạt PVC

Nhờ đặc tính nhẹ, chống ăn mòn và dễ thao tác, van bướm tay gạt PVC có thể được sử dụng trong nhiều lĩnh vực:

1. Hệ thống cấp thoát nước: Van được dùng để đóng mở từng tuyến ống, cô lập các khu vực khi bảo trì hoặc kiểm soát dòng nước trong hệ thống cấp và thoát nước.
2. Xử lý nước và nước thải: Van có thể được lắp đặt trong hệ thống lọc nước, xử lý nước thải, bể chứa và các tuyến đường ống kỹ thuật.
3. Hệ thống hóa chất: PVC có khả năng chống lại nhiều loại hóa chất nên van có thể được sử dụng trong một số hệ thống axit, kiềm hoặc dung dịch hóa chất. Tuy nhiên, cần kiểm tra khả năng tương thích của PVC và gioăng với từng loại hóa chất cụ thể.
4. Nuôi trồng thủy sản: Van được sử dụng trong hệ thống cấp nước, thoát nước, bể nuôi và hệ thống tuần hoàn. Khả năng chống ăn mòn giúp van phù hợp với môi trường thường xuyên tiếp xúc với nước.
5. Hệ thống tưới tiêu: Van bướm PVC có thể được sử dụng để đóng mở các nhánh đường ống trong hệ thống tưới nông nghiệp, nhà kính và cảnh quan.
6. Một số hệ thống HVAC: Trong những hệ thống tuần hoàn nước có điều kiện nhiệt độ và áp suất phù hợp, van có thể được sử dụng để đóng mở hoặc điều chỉnh dòng chảy.

Ưu điểm của van bướm tay gạt PVC

Một số ưu điểm nổi bật của sản phẩm gồm:

• Trọng lượng nhẹ: Thuận tiện khi vận chuyển và lắp đặt.
• Chống ăn mòn: PVC không bị gỉ sét như nhiều loại vật liệu kim loại.
• Đóng mở nhanh: Cơ cấu tay gạt cho phép thao tác đơn giản.
• Không cần nguồn điện: Có thể vận hành thủ công.
• Chi phí hợp lý: Phù hợp với nhiều hệ thống cần tối ưu ngân sách.
• Dễ bảo trì: Cấu tạo tương đối đơn giản, thuận tiện kiểm tra và thay thế.
• Ứng dụng đa dạng: Có thể sử dụng cho nước, nước thải và một số loại hóa chất phù hợp.

Hạn chế của van bướm tay gạt PVC

Bên cạnh các ưu điểm, sản phẩm cũng có những giới hạn cần lưu ý.

PVC không phù hợp với mọi điều kiện nhiệt độ và áp suất. Khi nhiệt độ tăng, khả năng chịu áp của vật liệu có thể giảm. Ngoài ra, mỗi loại hóa chất có mức độ tương thích khác nhau với PVC và gioăng.

Vì vậy, không nên lựa chọn van chỉ dựa vào kích thước hoặc giá thành. Cần kiểm tra catalogue và thông số kỹ thuật của đúng model trước khi đưa vào hệ thống.

Cách lựa chọn van bướm tay gạt PVC phù hợp

Để lựa chọn đúng sản phẩm, cần xem xét các yếu tố sau:

1. Kích thước đường ống: Xác định DN của đường ống để lựa chọn van phù hợp.
2. Kiểu kết nối: Kiểm tra tiêu chuẩn mặt bích, kích thước và khoảng cách lắp đặt.
3. Loại lưu chất: Xác định rõ nước sạch, nước thải, nước biển, axit, kiềm hoặc loại hóa chất cụ thể.
4. Áp suất làm việc: Đối chiếu áp suất thực tế của hệ thống với áp suất định mức của van.
5. Nhiệt độ: Kiểm tra giới hạn nhiệt độ làm việc của PVC và gioăng.
6. Vật liệu gioăng: Lựa chọn EPDM hoặc vật liệu khác dựa trên đặc tính của lưu chất.

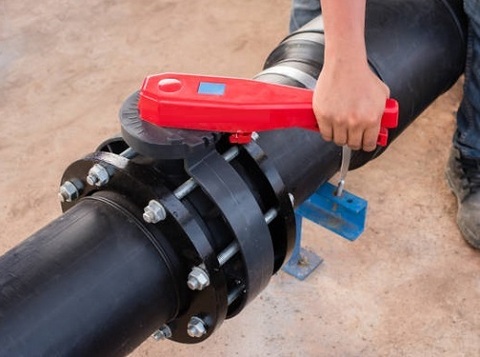

7. Vị trí lắp đặt: Cần đảm bảo đủ không gian để thao tác tay gạt.
8. Phương thức điều khiển: Tay gạt phù hợp với hệ thống vận hành thủ công. Nếu cần tự động hóa, có thể lựa chọn bộ truyền động điện hoặc khí nén tùy yêu cầu.

XNK HT Việt Nam – Đơn vị cung cấp van bướm tay gạt PVC

Công ty TNHH TM & XNK HT Việt Nam chuyên cung cấp các loại van công nghiệp, van nhựa, phụ kiện đường ống và thiết bị phục vụ hệ thống cấp thoát nước, xử lý nước và sản xuất công nghiệp.

Các dòng van bướm tay gạt PVC được cung cấp với nhiều kích thước và cấu hình khác nhau, đáp ứng nhu cầu sử dụng trong nhiều hệ thống đường ống.

Tùy từng sản phẩm và yêu cầu của khách hàng, hồ sơ kỹ thuật có thể bao gồm catalogue, CO, CQ và các tài liệu liên quan để thuận tiện cho quá trình kiểm tra thông số.

Đội ngũ tư vấn hỗ trợ khách hàng xác định kích thước, vật liệu, gioăng, áp suất, nhiệt độ và phương thức vận hành phù hợp với điều kiện thực tế.

Kết luận

Van bướm tay gạt PVC là giải pháp phù hợp cho những hệ thống cần thiết bị đóng mở có thiết kế gọn, trọng lượng nhẹ, thao tác nhanh và khả năng chống ăn mòn tốt.

Sản phẩm đặc biệt phù hợp với nhiều hệ thống cấp thoát nước, xử lý nước, nuôi trồng thủy sản, tưới tiêu và một số ứng dụng hóa chất.

Để đảm bảo van hoạt động ổn định và có tuổi thọ cao, người dùng cần lựa chọn dựa trên kích thước đường ống, loại lưu chất, vật liệu PVC, gioăng làm kín, áp suất và nhiệt độ làm việc.

Nếu bạn đang cần tìm van bướm tay gạt PVC, hãy cung cấp thông tin về DN đường ống, loại lưu chất, nhiệt độ và áp suất sử dụng để được tư vấn đúng sản phẩm và hạn chế phát sinh chi phí trong quá trình lắp đặt.
