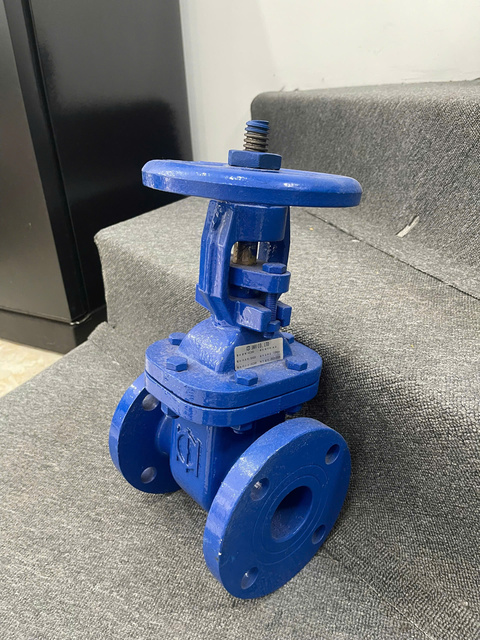

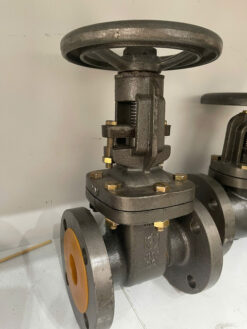

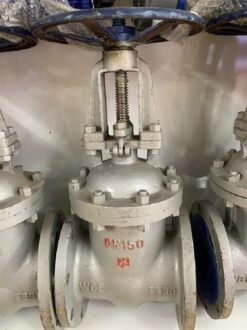

Van cổng ty nổi JMV

Van cổng ty nổi JMV là một trong số các sản phẩm van công nghiệp thuộc thương hiệu JMV – JM Valve có xuất xứ Hàn Quốc. Loại van cổng này được thiết kế đặc biệt với cơ chế ty nổi, cho phép người dùng dễ dàng quan sát trạng thái đóng hoặc mở của van.

Điều này đặc biệt hữu ích trong các hệ thống công nghiệp lớn, nơi việc theo dõi tình trạng của van là rất quan trọng. Nó được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải và nhiều loại hệ thống công nghiệp khác.

Dưới đây là một bài viết chi tiết về cấu tạo, quy trình chế tạo, công dụng, ưu điểm, và các thông tin hữu ích khác về van cổng ty nổi JMV.

 1 . Cấu tạo của van cổng ty nổi JMV

Van cổng ty nổi JMV có cấu tạo gồm nhiều bộ phận quan trọng, mỗi bộ phận đều được thiết kế với độ chính xác cao để đảm bảo van hoạt động trơn tru, hiệu quả và bền bỉ. Cấu tạo của van bao gồm:

• Thân van: Thân van là bộ phận chính và thường được làm từ gang cầu, thép không gỉ, hoặc đồng thau, các loại vật liệu có khả năng chịu lực tốt, chống ăn mòn và bền bỉ trong điều kiện khắc nghiệt. Thân van được thiết kế để có thể chịu được áp suất cao và nhiệt độ lớn mà không bị biến dạng.
• Ty van: Ty van là bộ phận chịu lực chính trong quá trình đóng mở van. Đặc điểm nổi bật của ty van là có thiết kế dạng ty nổi nghĩa là khi van mở, ty sẽ từ từ nâng lên; khi van đóng, ty sẽ hạ xuống. Điều này giúp người dùng dễ dàng nhận biết trạng thái hiện tại của van.
• Đĩa van: Đĩa van có nhiệm vụ kiểm soát dòng chảy của chất lỏng trong hệ thống. Khi mở van, đĩa van được nâng lên khỏi đường ống, cho phép chất lỏng hoặc khí đi qua; khi đóng, đĩa hạ xuống để ngăn dòng chảy. Đĩa van được làm từ vật liệu bền bỉ, chịu ăn mòn tốt và thường được gia cố thêm để đảm bảo độ kín khít.
• Nắp van: Nắp van là phần bao phủ bên ngoài, bảo vệ ty van và các bộ phận bên trong. Nó có thể được tháo ra để bảo trì hoặc thay thế các bộ phận bên trong van khi cần thiết.
• Gioăng làm kín: Gioăng là bộ phận giúp van đảm bảo độ kín khít ngăn không cho chất lỏng hoặc khí rò rỉ bên ngoài trong quá trình vận hành. Chất liệu gioăng thường là cao su EPDM hoặc NBR để chịu được hóa chất và nhiệt độ cao.
• Bánh tay quay (Handwheel): Đây là bộ phận dùng để điều khiển van một cách thủ công. Khi người dùng xoay bánh tay quay, ty van sẽ di chuyển lên xuống để mở hoặc đóng van. Bánh tay quay được thiết kế tiện lợi để người vận hành có thể dễ dàng thao tác.

2 . Quy trình chế tạo van cổng ty nổi JMV

Việc chế tạo van cổng ty nổi JMV là một quy trình phức tạp, yêu cầu độ chính xác cao và công nghệ tiên tiếng để đảm bảo van đạt được chất lượng tốt nhất. Quy trình chế tạo bao gồm các bước sau:

• Lựa chọn vật liệu: Mỗi bộ phận của van đều yêu cầu các loại vật liệu đặc biệt để đảm bảo độ bền và chống ăn mòn. Thân van thường được làm từ gang cầu hoặc thép không gỉ, ty van và đĩa van có thể từ thép hợp kim chịu lực tốt.
• Đúc thân van: Thân van được đúc từ vật liệu đã chọn, sau đó được xử lý bề mặt để tăng độ bền và khả năng chống ăn mòn. Các bước như xử lý nhiệt và phủ lớp chống ăn mòn giúp thân van bền hơn trong các môi trường khắc nghiệt.
• Gia công ty van và đĩa van: Ty van và đĩa van được gia công với độ chính xác cao để đảm bảo không có sai lệch khi lắp đặt. Quy trình gia công này thường được thực hiện trên các máy CNC để đảm bảo độ chính xác và đồng nhất.
• Lắp ráp các bộ phận: Sau khi hoàn thành gia công, các bộ phận được lắp đặt lại với nhau theo đúng quy trình. Quá trình này yêu cầu sự tỉ mỉ và cẩn trọng để đảm bảo các bộ phận khớp chính xác và vận hành trơn tru.
• Kiểm tra chất lượng: Van cổng ty nổi JMV trước khi xuất xưởng đều phải trải qua các bài kiểm tra khắt khe về độ kín, độ bền, khả năng chịu áp suất và chịu nhiệt. Các thử nghiệm này giúp đảm bảo van có thể hoạt động ổn định và an toàn khi lắp đặt vào hệ thống.

3 . Công dụng của van cổng ty nổi JMV

Van cổng ty nổi JMV được ứng dụng rộng rãi trong nhiều hệ thống khác nhau nhờ vào các đặc tính ưu việt của nó:

• Hệ thống cấp thoát nước: Van cổng ty nổi JMV giúp điều tiết dòng chảy của nước trong hệ thống cấp thoát nước, đảm bảo hệ thống hoạt động ổn định và ngăn ngừa rò rỉ.
• Xử lý nước thải: Với khả năng chống ăn mòn tốt, van cổng ty nổi JMV là lựa chọn lý tưởng cho các hệ thống xử lý nước thải, nơi mà nước thải thường chứa nhiều tạp chất và hóa chất gây ăn mòn.
• Hệ thống công nghiệp: Trong các nhà máy sản xuất, van cổng ty nổi JMV được sử dụng để điều chỉnh dòng chảy của nhiều loại chất lỏng và khí. Đặc biệt, trong ngành hóa chất và dầu khí, van cổng này được đánh giá cao nhờ vào độ bền và khả năng vận hành ổn định.
• Ngành điện lực và năng lượng: Van cổng ty nổi JMV cũng được ứng dụng trong các nhà máy điện để điều khiển dòng nước trong hệ thống làm mát và tuần hoàn nước.

4 . Ưu điểm nổi bật của van cổng ty nổi JMV

Van cổng ty nổi JMV có nhiều ưu điểm vượt trội, làm cho nó trở thành sự lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp:

• Dễ dàng kiểm tra trạng thái: Cơ chế ty nổi giúp người vận hành dễ dàng nhận biết trạng thái mở hoặc đóng của van. Đây là điểm khác biệt lớn so với các loại van cổng ty chìm, nơi mà trạng thái của van không thể nhìn thấy được.
• Độ kín khít cao: Thiết kế đĩa van và gioăng làm kín giúp van có khả năng ngăn ngừa rò rỉ hiệu quả, bảo vệ hệ thống khỏi mất mát lưu chất và đảm bảo an toàn.
• Khả năng chống ăn mòn tốt: Nhờ vào vật liệu bền bỉ, van cổng ty nổi JMV có thể chịu được môi trường khắc nghiệt và các chất ăn mòn, giúp tăng tuổi thọ sản phẩm và giảm chi phí bảo trì.
• Dễ bảo trì: Cấu trúc của van cho phép người dùng tháo tời và bảo trì các bộ phận dễ dàng khi cần thiết.

5 . Các chủng loại của van cổng ty nổi JMV

Van cổng ty nổi JMV có nhiều chủng loại khác nhau, được thiết kế để đáp ứng các nhu cầu sử dụng đa dạng trong các hệ thống công nghiệp và dân dụng. Dưới đây là một số loại van cổng ty nổi JMV phổ biến, mỗi loại có những đặc điểm riêng biệt về cấu tạo và công dụng:

5.1 Phân loại dựa trên vật liệu

Van cổng ty nổi JMV có thể được sản xuất từ nhiều loại vật liệu khác nhau, tùy thuộc vào yêu cầu về khả năng chống ăn mòn, chịu áp lực và chịu nhiệt:

• Van cổng gang cầu JMV: Loại van này phổ biến nhất trong hệ thống cấp thoát nước và xử lý nước thải. Gang cầu có đặc tính chống mài mòn và chịu áp lực tốt, thích hợp cho các môi trường ít có tính ăn mòn cao.

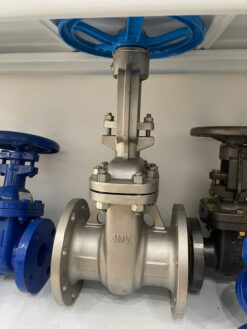

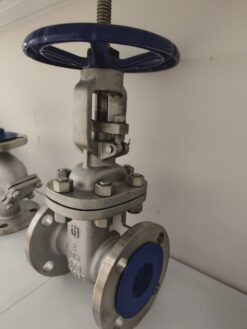

• Van cổng thép không gỉ (inox) JMV: Được thiết kế để chịu được các môi trường có hóa chất ăn mòn, nhiệt độ cao và áp suất lớn, van cổng inox JMV thường được sử dụng trong các ngành hóa chất, thực phẩm và dược phẩm.
• Van cổng đồng JMV: Loại này thích hợp cho các ứng dụng có áp lực vừa phải và thường thấy trong hệ thống cấp nước sinh hoạt. Đồng có đặc tính chống ăn mòn và ít bị ảnh hưởng bởi hóa chất nhẹ.

5.2  Phân loại theo kiểu kết nối

Việc lựa chọn kiểu kết nối phù hợp của van cổng ty nổi JMV với hệ thống đường ống là rất quan trọng vì nó ảnh hưởng đến tính dễ dàng trong lắp đặt và tính đống nhất trong hệ thống:

• Van cổng nối bích JMV: Loại này được thiết kế với mặt bích ở hai đầu, giúp lắp đặt chắc chắn và tăng khả năng chịu lực cho van. Van cổng nối bích JMV phù hợp cho các hệ thống có kích thước lớn, chịu áp lực cao và thường được sử dụng trong ngành công nghiệp nước và dầu khí.
• Van cổng ren JMV: Loại này có thiết kế kết nối bằng ren, phù hợp cho các hệ thống có kích thước nhỏ và áp lực trung bình. Van cổng ren JMV thường được dùng trong cá hệ thống cấp nước dân dụng và các ứng dụng quy mô nhỏ.
• Van cổng hàn JMV: Dành cho các hệ thống yêu cầu độ kín cao và áp lực cực lớn. Van cổng hàn thường được sử dụng trong các nhà máy hóa dầu, nhà máy điện và các ngành công nghiệp nặng khác.

5.3 Phân loại theo tiêu chuẩn áp suất

Van cổng ty nổi JMV cũng được phân loại theo khả năng chịu áp lực, đảm bảo phù hợp với cá yêu cầu của hệ thống:

• Van cổng áp lực thấp (PN10-PN16): Thích hợp cho các hệ thống cấp thoát nước và xử lý nước thải, nơi mà áp lực thường không quá lớn.
• Van cổng áp lực trung bình (PN25-PN40): Được sử dụng cho các hệ thống công nghiệp đòi hỏi khả năng chịu áp suất cao hơn, như hệ thống phân phối khí hoặc chất lỏng.
• Van cổng áp lực cao (PN64 trở lên): Sử dụng trong các ứng dụng đặc biệt như hệ thống dầu khí, nhà máy điện, và các ngành công nghiệp nặng. Các van này thường có kết cấu chắc chắn và vật liệu chịu áp lực lớn.

5.4 Phân loại theo kiểu vận hành

Tùy thuộc vào cách thức vận hành, van cổng ty nổi JMV có các loại sau:

•  Van cổng ty nổi JMV tay quay: Đây là loại phổ biến nhất, sử dụng bánh tay quay để điều khiển ty van. Loại van này phù hợp cho các hệ thống cần vận hành thủ công, nơi người dùng có thể dễ dàng quan sát trạng thái mở hoặc đóng.
• Van cổng điều khiển bằng điện: Loại này được trang bị động cơ điện, cho phép vận hành van tự động thông qua hệ thống điều khiển. Van cổng điều khiển điện phù hợp cho các hệ thống cần tự động hóa hoặc khó tiếp cận.
• Van cổng điều khiển bằng khí nén: Thay vì dùng điện, loại van này được điều khiển bằng khí nén, thích hợp cho các môi trường dễ cháy nổ hoặc các ngành yêu cầu an toàn cao.

6 . Cách lắp đặt van cổng ty chìm JMV

Lắp đặt van cổng ty nổi JMV đúng cách là rất quan trọng để đảm bảo hiệu quả vận hành và kéo dài tuổi thọ của van. Dưới đây là các bước chi tiết để lắp đặt van cổng ty nổi JMV một cách an toàn và chính xác:

 6.1 Chuẩn bị trước khi lắp đặt

• Kiểm tra van và phụ kiện: Trước khi lắp đặt, hãy kiểm tra van cổng ty nổi JMV và các phụ kiện đi kèm để đảm bảo không co hỏng hóc hoặc lỗi kỹ thuật nào. Đảm bảo rằng bề mặt bên trong van sạch sẽ và không có bẩn hoặc di vật gây cản trở.
• Kiểm tra vị trí lắp đặt: Đảm bảo vị trí lắp đặt ứng đủ không gian cho van hoạt động, đặc biệt là khi ty van di chuyển lên xuống. Không gian xung quanh van cũng phải đủ rộng để thao tác dễ dàng khi cần bảo trì hoặc kiểm tra.
• Chuẩn bị công cụ: Chuẩn bị các dụng cụ cần thiết như cờ lê, mỏ lết, chết bôi trơn và các thiết bị khác tùy thuộc vào loại kết nối của van (nối bích, ren, hoặc hàn).

6.2 Kiểm tra kích thước và loại kết nối

• Đối với van cổng ty nổi JMV nối bích: Đảm bảo rằng mặt bích của van khớp với mặt bích của đường ống. Kiểm tra kích thước lỗ bu-long trên cả hai mặt bích để tránh sai lệch.
• Đối với van cổng ty nổi JMV nối ren: Kiểm tra kích thước và bước ren của van và đường ống để đảm bảo chúng ăn khớp hoàn toàn. Nếu cần, dùng băng keo ren để đảm bảo kết nối kín khít.
• Đối với van cổng ty nổi JMV hàn: Đảm bảo vật liệu của đường ống và van phù hợp để thực hiện quy trình hàn an toàn và bền chắc.

6.3 Tiến hành lắp đặt van

Bước 1: Đặt van vào vị trí đúng

• Đặt van cổng ty nổi JMV vào vị trí lắp đặt theo chiều dòng chảy được đánh dấu trên thân van (nếu có). Việc lắp đặt đúng chiều giúp van hoạt động hiệu quả và kéo dài tuổi thọ của nó.

Bước 2: Kết nối van với đường ống

• Với van nối bích:

Đặt gioăng làm kín giữa hai mặt bích của van và đường ống. Đảm bảo gioăng được đặt đều để tránh rò rỉ.

Sử dụng bu-lông và đai ốc để cố định van và đường ống. Vặn bu-lông theo mô hình hình sao (đối xứng) để đảm bảo áp lực được phân bổ đều và kết nối kín khít.

• Với van nối ren:

Quấn băng keo ren quanh ren của van và đường ống để tăng độ kín khít

Xoay van vào đường ống bằng tay cho đến khi chặt, sau đó dùng mỏ lết siết chặt thêm nhưng không quá mạnh để tránh làm hỏng ren.

• Với van hàn:

Thục hiện quy trình hàn theo tiêu chuẩn an toàn. Đảm bảo rằng đường ống và van được cố định chắc chắn trước khi tiếng hành hàn để tránh lệch vị trí.

Bước 3: Kiểm tra ty van

• Sau khi van cổng ty nổi JMV đã được lắp đặt vào đường ống, kiểm tra ty van để đảm bảo ty di chuyển lên xuống trơn tru. Mở và đóng van vài lần để kiểm tra khả năng vận hành. Nếu thấy có sự cản trở hoặc tiếng kêu lạ, hãy kiểm tra lại xem các bộ phận có bị siết quá chặt hoặc lệch không.

6.4  Kiểm tra độ kín và hiệu suất

• Kiểm tra độ kín: Sau khi lắp đặt xong, bơm nước hoặc khí vào đường ống và kiểm tra rò rỉ tại các điểm kết nối giữa van và đường ống. Nếu có hiện tượng rò rỉ, hãy siết chặt lại các bu-lông hoặc kiểm tra gioăng làm kín.
• Kiểm tra áp suất: Đảm bảo van hoạt động đúng trong phạm vi áp suất yêu cầu của hệ thống. Mở và đóng van vài lần để chắc chắn rằng nó vận hành êm và không có hiện tượng rò rỉ khi ở áp suất cao.

6.5 Hoàn thiện lắp đặt và đánh dấu

• Cố định lại van: Đảm bảo rằng van cổng ty nổi JMV đã được lắp chặt và không có sự di chuyển trong quá trình vận hành.
• Đánh dấu và ghi chú: Ghi chú ngày lắp đặt và các thông tin kỹ thuật của van để thuận tiện cho việc bảo trì sau này. Đánh dấu chiều dòng chảy và trạng thái hiện tại của van (mở hoặc đóng) nếu cần thiết.

6.6 Bảo dưỡng sau lắp đặt

Sau khi hoàn tất quá trình lắp đặt, bạn cũng cần chú ý đến bảo dưỡng định kỳ cho van cổng ty nổi JMV:

• Kiểm tra định kỳ: Kiểm tra trạng thái đóng mở của van, đảm bảo không có sự cố trong quá trình vận hành.
• Bơi trơn ty van: Nếu cần, bôi trơn phần ty van để đảm bảo quá trình đóng mở diễn ra nhẹ nhàng và trơn tru.
• Làm sạch: Làm sạch bề mặt van và khu vực xung quanh để tránh bụi bẩn và cặn bẩn làm ảnh hưởng đến hoạt động của van.

Một số lưu ý quan trọng

• Tránh siết bu-lông quá chặt để không gây biến dạng cho mặt bích hoặc gioăng làm kín.
• Không sử dụng lực quá mạnh khi đóng hoặc mở van, vì điều này có thể làm hỏng ty van hoặc đĩa van.
• Khi bảo trì hoặc thay thế van, hãy xả áp suất trong hệ thống trước để đảm bảo an toàn.
