Van bi tay gạt inox

1. Giới thiệu về sản phẩm van bi tay gạt inox

Van bi tay gạt inox là một loại van được mọi người sử dụng trong hệ thống của đường ống để nó điều chỉnh các dòng chảy của chất lỏng và khí bằng một cách đơn giản đó là chỉ cần thao tác kéo gạt tay sang bên trái hoặc phải là có thể điều khiển bi van xoay theo góc độ tùy chỉnh, quả bi ở bên trong có nhiệm vụ đóng  mở để ngăn chặn dòng chảy hoặc cho các dòng chảy lưu thông qua một cách dễ dàng.

Van sẽ được mở hoàn toàn khi chiều của lỗ song song với dòng chảy của nước, và đóng hoàn toàn lại khi lỗ nằm vuông góc với dòng chảy của nước. Với kểu điều khiển này rất đơn giản không cần người có chuyên môn cao vẫn có thể sử dụng được.

Van bi tay gạt inox  là sản phẩm được mọi người lựa chọn và tin dùng ngày càng nhiều trong các hệ thống đường ống hiện nay. Đối với các hệ thống hóa chất thì việc sử dụng vật liệu inox gần như là bắt buộc vì inox có tính bền bỉ, hoạt động được trong môi trường hóa chất có nhiệt độ, áp suất cao.

Với chất liệu Inox 304 và 316 chống ăn mòn cao cấp, van bi tay gạt Inox đã được chứng minh là sự lựa chọn hoàn hảo cho các ứng dụng đòi hỏi tính ổn định và bền vững. Bài viết này sẽ giới thiệu về sản phẩm này cùng với các lợi ích và đặc điểm nổi bật, cùng với các ứng dụng tiềm năng.

2. Tại sao phải dùng van bi tay gạt inox

Bởi dùng van bi tay gạt inox nó có rất nhiều ưu điểm nội trội nên nó được dùng nhiều trong các hệ thống đường ống hóa chất, nước thải vì chất liệu inox phù hợp với các môi trường hóa chất.

Từ những chất liệu của nó đã cho thấy van bi tay gạt inox có khả năng chịu nhiệt cao trên 200 độ C nên được dùng trong các hệ thống lò hơi, hay nó còn chịu được tốt về mặt áp lực được dùng trong các môi trường khí nén cao. Nhờ tính chất chống ăn mòn và độ bền, van có tuổi thọ cao, giúp tiết kiệm chi phí thay thế và bảo trì.

Ngoài ra, các van bi tay gạt inox nó còn khả nắng chống han gỉ, oxy hóa cực tốt. Bề mặt của nó khá trơn và không dễ bám bẩn, điều này giúp giảm nguy cơ tắc nghẽn và tạo điều kiện cho việc bảo quản lâu dài. Van thích hợp cho nhiều ứng dụng khác nhau, từ dân dụng đến công nghiệp, và có thể sử dụng cho nhiều loại chất lỏng và khí khác nhau.

3. Nguyên lý hoạt động của van bi tay gạt inox

Van bi này nó có một nguyên lý hoạt động khá là đơn giản cho người dùng, mọi hoạt động của van đều sẽ dựa vào tay quay tay gạt. Khi người vận hành tác động một lực vào bộ phận tay gạt, tay gạt sẽ tạo ra momen xoắn tác động đến trục van quay sẽ ảnh hưởng đến bi van.

Cấu tạo của van bi có một lỗ hình cầu chứa quả bi bên trong thân van, khi tay gạt của van bi được xoay góc 0º – 90º, quả bi sẽ đóng/mở theo tùy chỉnh và có thể kiểm soát dòng chất lỏng chảy qua lỗ của bi.

Khi van bi Wonil đang ở trạng thái đóng hoàn toàn khi người vận hành điều khiển phần tay gạt sao cho lỗ xuyên tâm của quả bi sẽ nằm vuông góc với chiều của dòng chảy trong đường ống, làm ngăn cản lại hoàn toàn các dòng lưu chất khi đi qua van.

Còn khi muốn van ở trạng thái mở hoàn toàn thì người vận hành chỉ cần sử dụng bộ điều khiển tay gạt xoay chuyển bi van một góc hoàn toàn 90 độ. Lúc này van bi sẽ di chuyển cho lỗ xuyên tâm trùng với đường ống tạo ra một đường lưu thông cho phép các lưu chất đi qua dễ dàng.

Ngoài ra, khi muốn thực hiện chức năng điều tiết thì chỉ cần vận hành bộ điều khiển tay gạt một góc nhỏ hơn 90 độ tùy theo điều chỉnh của người vận hành. Khi đó van bi sẽ quay và di chuyển góc mở theo ý muốn để lưu lượng chảy theo dựa trên góc mở và áp suất dòng chảy tạo ra lực tác động lên van bi.

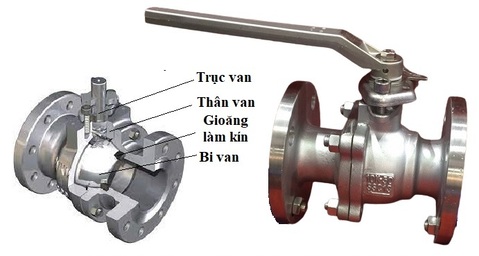

4. Cấu tạo của van bi tay gạt inox

Cấu tạo van bi tay gạt inox bao gồm những thành phần chính như sau:

• Thân vân: đây chính là một bộ phận bao bọc bên ngoài có nhiệm vụ rất quan trọng để nó bảo vệ cho các bộ phận khác thành một khối hình thể kết cấu vững chắc, nó còn là cầu nối giữa hai đầu của đường ống để cho dòng chảy đi qua. Vật liệu làm thân van này thường là : inox 201, inox 304, inox 316
• Trục van: nó được làm các kim loại cứng nhằm đảm bảo được độ bền, độ chắc chắn của van nhằm kết nối giữa bộ điều khiển và quả bi, tiếp nhận lực từ tay gạt hoặc bộ điều khiển tác động lên viên bi giúp chuyển động theo góc quay 90 độ tùy theo mong muốn của người điều khiển.
• Bi van: được thiết kế nhiều loại nhằm đáp ứng nhu cầu sử dụng thực tế của van. Bi van có dạng hình cầu được khoét một mỗ ở giữa bi van được lắp bên trong thân. Nhờ động năng được truyền từ bộ phận điều khiển qua trục van, bi van có thể xoay tròn để đóng mở van. Đây là bộ phận quan trọng nhất của van bi bên cạnh thân van.
• Tay gạt: Là chi tiết dùng để thao tác đóng, mở van hoặc điều tiết dòng chảy theo ý muốn của người vận hành. Tay gạt dễ dàng điều khiển van, giúp kiểm soát dòng chất lỏng một cách linh hoạt và chính xác.
• Gioăng làm kín: được chế tạo từ các vật liệu có tính đàn hồi như cao su Teflon,cao su EPDM, cao su viton,… gioăng làm kín được lắp tại phần tiếp xúc giữa bi van và thân van. Có tác dụng chống rò rỉ, đảm bảo van hoạt động trơn tru.

5. Phân loại và lựa chọn van bi tay gạt inox theo chất liệu và kiểu van

5.1. Theo chất liệu inox của van

• Van bi tay gạt inox 201:

Van bi tay gạt inox 201 thiết kế được sử dụng để nối ống đường kính 21mm, nó tương đương với kích thước quy đổi ra là DN15. Chúng còn có những tên gọi khác nhau như là van bi inox DN15 hoặc van bi inox ½. Van bi inox có độ bền khá cao, cho phép nó hoạt động hiệu quả trong điều kiện môi trường khắc nghiệt và môi trường ăn mòn.

Đối với thành phần chất liệu chống ăn mòn như inox, van bi inox 201 thích hợp cho các ứng dụng cần kiểm soát chất lỏng hoặc khi có tính ăn mòn. Van bi tay gạt inox 201 không chỉ dễ dàng bảo trì mà còn dễ dàng thay thế khi cần thiết, giúp giảm chi phí cũng đáng kể khi vận hành và sửa chữa.

Đây là dòng van bi có nói là có giá thành rẻ nhất, phù hợp với các hệ thống không mà không đòi hỏi yêu cầu cao về mặt vật liệu cấu tạo van.

• Van bi tay gạt inox 304:

Van bi tay gạt inox 304 là dòng van được sử dụng nhiều nhất trong các hệ thống đường ống inox hiện nay. Là loại rất chi là phổ biến vì nhờ vào giá thành phải chăng của nó, với giá cả ổn nó dường như là tiêu chí phù hợp với nhiều hệ thống tại Việt Nam hiện nay.

Inox 304 hoặc chúng ta cũng thể gọi với tên khác như SUS304, CF8 nó là một loại hợp kim thép có thành phần hóa học Niken và Manga nên nó có khả năng chống ăn mòn tương đối tốt. Kiểu van bi inox này cho thấy nó khá là thích hợp với hầu hết các loại môi trường trong ngành công nghiệp, từ những môi trường nước thông thường đến những môi trường chứa các hóa chất hay axit.

Van bi tay gạt inox 304 cũng tạo tính thẩm mỹ cho mắt người nhìn thấy được nó có bề mặt sáng đẹp và ưa nhìn cho sản phẩm. Nhờ có đặc tính vượt trội kể trên các sản phẩm van bi tay gạt inox 304 có thể sử dụng tốt và nhiều dường như trong tất cả các hệ thống công nghiệp cũng như dân dụng.

Một sản phẩm có giá cả phải chăng mà tuổi thọ lại còn cao cũng như tính mềm dẻo dễ dàng gia công  giúp van bi tay gạt inox 304 này được sử dụng nhiều nhất trong các loại van bi tay gạt inox khác.

• Van bi tay gạt inxox 316:

Van bi tay gạt inox 316 được làm chắc chắn 100% từ chất liệu inox 316 nên có độ bền cao hẳn so với các loại van bi được làm từ chất liệu inox 304 và inox 201. Có thể nói đây là một vật liệu cao cấp nhất, nối bật nhất với khả năng chống oxy hóa tuyệt vời của nó đem lại cho người dùng.

Có đặc tính chống ăn mòn được cho là tốt hơn so với inox 304 và inox 201, nên chất liệu này đem lại một đảm bảo sức khỏe an toàn cho người dùng. Nó được thiết kế nhỏ gọn, chế độ đóng mở van nhanh, có độ bền cao, đa dạng các kiểu kết nối và đa dạng cả kích thước.

 Do vậy, nó rất phù hợp với việc lặp đặt ở mọi không gian ngay cả trong không gian nhỏ, hoạt động tốt trong các môi trường có tần suất đóng/mở cao và cực kì thuận tiện trong việc lắp đặt, bào trì sửa chữa, phù hợp cho các đường ống khác nhau

Tuy nhiên, cái gì càng tốt và chất lượng thường sẽ đi đôi với giá thành tương đối cao so với các loại van inox cùng chức năng, vận hành khác. Thường chỉ được thấy ở các công trình có tính thẩm mỹ cao hay môi trường cực kì khắc nghiệt

Xem thêm sản phẩm >>>> Van bi vi sinh

5.2. Theo kiểu dáng của van

• Van bi tay gạt inox 2 mảnh

Van bi tay gạt inox 2 mảnh được đúc nguyên khối từ những dòng chất liệu cao cấp của inox SUS304, SUS316 không gỉ. Có kết cấu hình dạng là kiểu nối 2 đầu ống nối và thân van đươc cấu tạo từ hai mảnh ghép nối lại với nhau. Van bi 2 mảnh inox được cải tiến tốt hơn so với dòng van bi một mảnh và đem lại nhiều tiện lợi hơn cho người dùng như việc có thể tháo lắp các chi tiết bên trong van ra để lắp đạt, bảo hành hoặc sửa chữa.

Bề mặt van bi tay gạt inox 2 mảnh được làm ra với tính thẩm mỹ bắt mát là rất sáng bóng và trơn, hầu như dòng sản phẩm này không có % tính từ trường và độ ma sát giảm xuống bằng 0. chúng giúp cho quá trình của dòng chảy trở nên được lưu thông hơn mà sẽ không bị kẹt lại hay là bị lắng đọng lại gì ở trong thân van. Với chất liệu được làm từ inox cao cấp thì việc van bi 2 mảnh này có thể thoải mái làm việc ở trong các môi trường có nồng độ oxy hóa cao.

Ngoài ra, van bi inox 2 mảnh chịu được những áp lực cao nên sẽ được mọi người lựa chọn sử dụng nhiều trong các hệ thống khí, hơi có áp lực rất lớn. Đồng thời van bi này cũng có ưu điểm nữa là chống rò rỉ tốt, vận hành đơn giản, nhẹ nhàng. Van bi 2 mảnh inox  này còn có các kích thước đa dạng từ DN15 – DN300 cho thấy nó rất thuận lợi cho quá trình lựa chọn để lắp đặt cho các hệ thống đa dạng.

Tìm hiểu chi tiết về >>>> Van bi 2 mảnh

• Van bi tay gạt inox 2 ngả

Van bi tay gạt inox 2 ngả hay còn gọi là van bi 2 cửa là dòng van bi phổ biến hiện dùng để đóng hoặc mở các dòng lưu chất trên đường ống thông qua 1 quả cầu, quả bi nên gọi là van bi. sở dĩ tên gọi như vậy là để phân biệt với van bi 3 ngả.

Với thiết kế của van bi tay gạt inox 2 ngã cho phép các dòng lưu chất di chuyển qua 2 hướng đối lập nhau, van có 2 lỗ mở là có một đầu vào và một đầu ra. Chúng được dùng để đóng mở lưu chất trong hệ thống đường ống, hoặc làm thay đổi dòng chảy lưu chất trong đường ống. Việc thay đổi này có thể làm thay đổi lưu lượng, nhiệt độ hoặc áp suất trong đường ống.

• Van bi tay gạt inox 3 mảnh

Van bi tay gạt inox 3 mảnh hay còn gọi là van bi inox 3pc bởi nó được ghép từ 3 mảnh ghép lại với nhau. Với loại van bỉ 3 thân này sẽ đem lại sự ổn định , chắc chắn hơn nhiều trong quá trình sử dụng và đặc biệt hơn hết là việc bảo trì hệ thống nó lại trở nên dễ dàng hơn rất nhiều.

Loại van bi 3 mảnh này cũng được làm bằng chất liệu giống với loại van bi 2 mảnh trên là thép không gỉ SUS304, SUS316, SUS201 nhưng đổi lại áp lực làm việc của nó lên tới 65 bar và nhiệt độ hoạt động 250 độ C, là loại van bi cho thấy nó được tạo ra với kết cấu cực chắc chắn và trọng lượng lớn.

Nếu như bạn muốn dùng sản phẩm nào đó sử dụng cho việc đóng mở thường xuyên thì van bi 3 mảnh có lẽ sẽ là một lựa chọn để bạn đáng cân nhắc vì những vị trí cần được bảo trì liên tục khi đó sử dụng van bi 3 mảnh giúp cho quá trình bảo trì, sửa chữa, thay thế trở nên đơn giản, khi hư hỏng chúng ta vẫn giữ được hai đầu kết nối và chỉ cần thay thế phần giữa thân van.

Vì van bi 3 mảnh là loại van bi có một cấu tạo chắc chắn và trọng lượng lớn để kết nối với kiểu lắp ren, kết nối hàn hoặc kết nối mặt bích chúng ta phải lựa chọn và đưa ra cân nhắc hợp lý để có thể lựa được kiểu kết nối phù hợp nhất với hệ thống mà mình đang sử dụng.

• Van bi tay gạt inox 3 ngả

 Van bi tay gạt inox 3 ngả vẫn mang những đặc điểm của van bi thông thường được khoét lỗ với đường kính lỗ bằng đường kính trong của ống và vận hành bằng tay gạt. Tuy nhiên, với thiết kế 3 của ra vào, bi van sẽ được khuyết lỗ để sao có thể điều chỉnh dòng chảy lưu chất đi theo các hướng khác nhau tại cùng 1 thời điểm.

Van bi 3 ngả là dạng van bi sử dụng cho nhiệm vụ điều hướng dòng chảy. Loại van này được chia thành 3 cửa cho phép lưu chất có thể đi qua trên cả 3 cửa cùng một thời điểm như : thường có 1 cổng vào và 2 cổng ra hoặc ngược lại 2 cổng vào và 1 cổng ra tùy thuộc vào ứng dụng của dòng chảy qua van.

Đặc biệt van được ứng dụng rất nhiều trong hệ thống trao đổi nhiệt với nhiệt độ cao như : dầu truyền nhiệt, hơi quá nhiệt,…

6. Đánh giá ưu điểm của van bi tat gạt inox

Ngày nay, inox đang là vật liệu được ưa chuộng và dần đang được thay thế các kim loại khác bởi sự an toàn, bền bỉ và nhiều ưu điểm nổi trội khác. Được chế tạo từ vật liệu inox cao cấp này nên van bi tay gạt inox là loại van được sử dụng khá rộng rãi.

Sau đây hãy cùng XNK HT Việt Nam tìm hiểu về những ưu điểm của loại van bi này nhé :

• Một trong những ưu điểm lớn nhất phải kể đến đó chính là độ bền cao, độ chống rò rỉ và chống oxy hóa cao sau một thời gian dài sử dụng.
• Van bi tay gạt inox chứa một tỷ lệ cao của hợp kim chromium và nickel, giúp chống lại ăn mòn do nước, hóa chất và môi trường ăn mòn khác, làm cho van thích hợp cho các ứng dụng ở môi trường có tác động ăn mòn cao như trong ngành hóa chất hoặc xử lý nước.
• Được làm từ chất liệu inox chuẩn được đầu tư thời gian đánh bóng thủ công kỳ công tỉ mỉ làm cho lớp bề mặt bóng sáng ,là sự hoàn hảo đến từng chi tiết, rõ ràng tinh tế từng mối hàn, thanh lịch hơn và sang trọng hơn.
• Rất dễ vệ sinh, không để lại dấu vân tay, không bắt bẩn, trong thời gian sử dụng người dùng chỉ cần lau qua càng lau càng bóng.
• Yếu tố quan trọng nữa là việc đóng/mở của van bi tay cầm được thiết kế đơn giản giúp người vận hành dễ sử dụng và điều khiển.
• Mẫu mã phong phú, cho phép điều hướng dòng lưu chất nước và lưu chất khí theo kiểu 2 thân hoặc 3 thân linh động.
• Van có thiết kế nhỏ gọn, cấu tạo đơn giản, đa dạng về mẫu mã nên van có thể lắp đặt, bảo trì, bảo dưỡng, thay thế một cách dễ dàng.
• Giá thành thì không quá mắc vừa phải mà được chất lượng tốt nên đáp ứng được rất nhiều nhu cầu của các quý khách hàng.

7. Ứng dụng thực tế của van bi tay gạt inox

Van bi tay gạt inox được sử dụng nhiều trong các hệ thống và đa dạng trong các môi trường bởi các đặc tính của nó giúp người vận hành có thể sử dụng và điều hành một cách dễ dàng. Sau đây là một số ứng dụng điển hình :

• Các hệ thống PCCC. – Hệ thống hơi, khí nén, gas,..
• Hệ HVAC – Hệ thống sưởi ấm, thông gió và điều hòa không khí, hóa dầu,…
• Các hệ thống chế biến sản xuất lương thực, thực phẩm.
• Hệ thống cấp thoát nước công trình công nghiệp, dân dụng.
• Ngành công nghiệp kim loại và khai thác mỏ.
• Hóa chất vô cơ công nghiệp, Hóa chất hữu cơ công nghiệp, Hóa chất & Chlorine.

8. Nên mua van bi tay gạt inox ở đâu?

Để tìm mua được những loại van công nghiệp, các phụ kiện vật liệu của đường ống nào đó uy tín đối với hiện này là chuyện không hề dễ dàng. Vì với thị trường phát triển chóng mặt ngày nay có rất nhiều loại mặt hàng bị làm nhái, hàng giả làm không đảm bảo về mặt chất lượng và an toàn cho người dùng.

Với niềm tự hào là một công ty có kinh nghiệm nhiều năm trong  ngành xuất khẩu Công ty TNHH TM & XNK HT Việt nam chúng tôi sẽ cung cấp cho các bạn được những van bi tay gạt inox đảm bảo và chính hãng. Công ty TNHH TM & XNK HT Việt nam hiện đang là đơn vị cung cấp rất nhiều các loại van cao cấp và uy tín cho nhiều hệ thống như: hệ thống khí nén, hệ thống nồi hơi và lò hơi, hệ thống nhà máy hóa chất,… với giá thành rẻ mà lại chất lượng cao.

9. Báo giá van bi tay gạt inox tại XNK HT Việt Nam

Hiện nay, với dòng sản phẩm van bi tay gạt inox nói riêng và các sản phẩm công nghiệp khác nói chung đều được chúng tôi nhập khẩu trực tiếp chính hãng và phân phối độc quyền ra thị trường toàn quốc với đa dang các chủng loại. Về sản phẩm của chúng tôi luôn cam kết với tất cả các quý khách hàn như sau :

• Báo giá nhanh chóng, chính xác và giá thành tốt nhất ở trên thị trường toàn quốc.
• Sản phẩm 100% nhập khẩu chính hãng sản xuất mới chưa qua sử dụng. Giấy tờ đầy đủ CO-CQ rõ ràng nguồn gốc.
• Giao nhận hàng nhanh chóng, hỗ trợ giao nhận hàng đến tận tay người sử dụng.
• Hỗ trợ tư vấn 24/7 kể cả ngày nghỉ, lễ tết với đội ngũ nhân viên tư vấn có kiến thức chuyên sâu và tận tình.
• Bảo hành sản phẩm từ 6 – 24 tháng tùy theo từng sản phẩm, chế độ bảo hành đơn giản, nhanh chóng và ngay trong ngày.
• Đổi trả 1 – 1 hoặc hoàn tiền đối với các sản phẩm trong vòng 7 ngày (nếu gặp lỗi đến từ nhà cung cấp).
