Van bi thép

Có khá nhiều câu hỏi chúng tôi nhận được như van bi thép là gì? van bi thép được ứng dụng để làm gì? Cách lắp đặt van bi thép ra sao? Thì bài viết dưới đây sẽ giải đáp toàn bộ những thắc mắc về van bi thép.

Van bi thép là thiết bị công nghiệp được làm chủ yếu bằng thép với 2 phần chính là thân van bi và bộ truyền động. Van được dùng để điều tiết, đóng mở các đường ống giúp các dòng lưu chất chảy qua hoặc ngăn chúng lại.

Tìm hiểu chi tiết về sản phẩm van bi thép

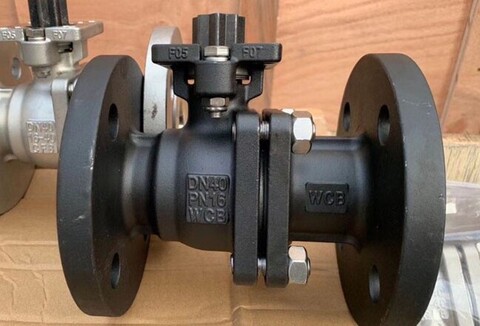

Giới thiệu về sản phẩm van bi thép

Van bi thép là dòng sản phẩm van công nghiệp có chất lượng cao – một loại van bi đặc biệt được sản xuất theo một quy trình đòi hỏi chuyên môn cao trong công nghệ vật liệu. Van bi được thiết kế với 100% làm từ vật liệu thép đảm bảo độ chắc chắn, khả năng chịu nhiệt độ và áp suất cao, chống ăn mòn.

Van bi thép sử dụng viên bi có lỗ xuyên tâm để thực hiện nhiệm vụ đóng mở, để điều tiết và kiểm soát các dòng chảy. Các tính năng chính của van bi là cấu trúc nhỏ gọn, dễ vận hành và bảo trì, phù hợp với các môi trường như nước, dung môi, axit, khí gas, chất thải.

Van bi làm bằng thép không gỉ này đã dần phát triển thành một phần quan trọng trong nhiều lĩnh vực và các nhu cầu về chúng đang ngày càng tăng. Các nhà sản xuất van bi thép không gỉ không chỉ có uy tín chế tạo những loại van này mà vì van có nhiều ưu điểm nên chúng là sự lựa chọn tuyệt vời cho nhiều ứng dụng.

Các đặc điểm nổi bật của van bi thép

Như đã nói ở trên van bi thép  được chế tạo bằng vật liệu thép giúp van bi chịu được các áp lực, nhiệt độ cao và thương có hai dạng kết nối chính là kết nối ren và kết nối mặt bích với đa dạng kích thước từ DN15 – DN200.

Do van bi thép sử dụng viên bi là bộ phận chủ chốt để điều khiển đóng mở dòng chảy của van nên được làm từ kim loại cứng đặc biệt được đục lỗ xuyên qua tâm giúp van có một hoạt động vô cùng trơn chu và chịu được nhiều các áp lực của các dòng chảy mà vẫn có thể hoạt động thoải mái.

Cùng với sự phát triển công nghiệp hóa, hiện đại hóa ngày nay của đất nước đang được thể hiện rõ rệt quá việc không chỉ sử dụng các thiết bị hoạt động bằng cơ năng nữa mà thay thế vào đó bằng các thiết bị điều khiển tự động khác như điều khiển điện, điều khiển khí nén nhằm đáp ứng các nhu cầu thị trường hiện này.

Van bi thép không gỉ có khả năng lưu lượng cao, cho phép truyền chất lỏng hiệu quả ngay cả trong các đường ống lớn. Tính năng này rất cần thiết trong các ứng dụng cần kiểm soát dòng chảy nhanh chóng. Và van có thể xử lý nhiều loại nhiệt độ, từ cực lạnh đến cực nóng mà không ảnh hưởng đến hiệu suất làm việc của van.

Công ty XNK HT chúng tôi chuyên cung cấp và phân phối các loại van bi thép với đủ các kích thước, mẫu mã khác nhau được xuất xứ chính hãng đến từ các thương hiệu nổi tiếng Hàn Quốc, Trung Quốc,… Chúng tôi cam kết sản phẩm chính hãng với đầy đủ các giấy tờ pháp lý CO/CQ và được bảo hành đầy đủ 12 tháng ( 1 đổi 1 nếu lỗi đến từ nhà máy sản xuất). Hỗ trợ tư vấn và giao hàng từ Miền Bắc đến Miền Nam.

Các bộ phận cấu tạo và nguyên lý làm việc của van bi thép

Để hiểu được van bi thép có những cấu tạo nào và nguyên lý làm việc của nó được diễn ra sao thì hãy cùng xem cụ thể bài viết dưới đây

1. Cấu tạo van bi thép

Van bi thép gồm có kết cấu từ 5 bộ phận chính gồm : thân van, trục van, quả bi, gioăng làm kín và bộ phận chuyển động.

• Phần thân van bi

Đây là bộ phận bao bọc bên ngoài được làm từ chất liệu thép không gỉ, được dùng chủ yếu để liên kết các bộ phận khác ở bên trong của van lại với nhau như quả bi, trục van, gioăng làm kín. Cũng là bộ phận dùng để kết nối van với hệ thống đường ống dẫn được thiết kế với các dạng kết nối chính là kết nối mặt bích, nối ren, hàn.

Ngoài ra, thân van còn có chức năng bảo vệ các bộ phận bên trong van khỏi sự va đập hay các tác động khác từ bên ngoài môi trường.

• Phần trục van

Có hình dạng trụ được đúc nguyên khối từ vật liệu thép không gỉ, được đặt ở giữa là nơi truyền động khi các bộ phận điều khiển tạo một áp lực đè xuống trục van và từ đó quả bi sẽ được xoay chuyển theo chiều hướng từ 0-90 độ tùy theo điều chỉnh của người vận hành.

• Phần bi van (quả bi)

Là khối có hình dạng giống với quả cầu được làm từ các chất liệu inox cao cấp được đục lỗ xuyên qua tâm và xoay quanh gioăng làm kín.

Bộ phận này được gắn cố định với trục ty của van, là nơi có nhiệm vụ vô cùng quan trọng tiếp xúc trực tiếp với các dòng chảy làm ngăn chặn hoặc cho lưu thông các dòng chảy đó.

• Gioăng làm kín

Được làm từ các chất liệu cao su tổng hợp, Teflon, PTFE, EPDM,… có độ đàn hồi cao, chịu được các lực ma sát lớn giúp làm kín các khe hở giữa quả bi và thân van. Nó có chức năng ngăn chặn các dòng chảy sẽ không bi rò rỉ các lưu chất ra bên ngoài.

• Bộ phận điều khiển

Bộ phận này được gắn ở trên đầu trong mỗi loại van, có đa dạng các kiểu vận hành khác nhau từ phương pháp thủ công đến các phương pháp điều khiển tự động như : tay gạt, tay quay và bộ điều khiển khí nén, bộ điều khiển điện.

Đây chính là bộ phận sinh ra lực tác động lên trục van và trục van được kết nối với bi van giúp van có thể diễn ra quá trình hoạt động đóng mở hoặc điều tiết các dòng chảy của lưu chất khi đi qua van.

2. Nguyên lý làm việc của van bi thép

Van bi thép là một loại van công nghiệp có cấu trúc đơn giản dễ kết nối và dễ điều khiển. Nguyên lý làm việc của van bi thép dựa trên việc sử dụng bộ phận diều khiển tác động xuống quả bi để điều chỉnh dòng chảy đóng/mở hoặc có thể điều tiết các chất lỏng hoặc khí đi qua van.

Khi van bi thép ở trong vị trí đóng, phần lỗ khoét của viên bi nằm theo hướng vuông góc với các dòng chảy của chất lỏng hoặc khí. Ngược lại, khi phần lỗ khoét của viên bi đó nằm theo hướng trùng với các dòng chảy tạo một lỗ hở các môi chất có thể dễ dàng lưu thông qua mà gặp bất kì vật cản nào.

Ngoài ra, để sử dụng với mục đích điều tiết dòng chảy, người điều chỉnh sao cho lỗ khoét của viên bi xoay theo góc nhỏ hơn một góc 90 độ thông qua các bộ phận điều khiển. Lúc này, các lưu lượng dòng chảy khí đi qua van được điều chỉnh tiết chế lại sao cho phù hợp với mục đích sử dụng.

Ưu điểm và nhược điểm của van bi thép

Trong mỗi sản phẩm đều có những ưu nhược điểm khác nhau đều có những lợi ích riêng ở trong từng môi trường sử dụng thì van bi thép cũng vậy nó cũng có những điểm mạnh và hạn chế hãy cùng tìm hiểu dưới đây.

 1. Ưu điểm của van bi thép

• Van bi thép chịu được các áp lực cao, nhiệt độ cao, có khả năng đóng mở nhanh và làm kín tốt
• Khi van ở trạng thái mở hoàn toàn, cho phép các lưu chất trong đường ống đi qua với các lưu lượng không bị giảm.
• Van có khả năng kháng lại sự ăn mòn trong nhiều loại lưu chất háo học đối với dòng van bi thép không gỉ.
• Có thể thay thế và sửa chữa, bảo dưỡng dễ dàng, tương thích với nhiều loại môi trường khác nhau như nước, chất lỏng, khí, xăng, dầu…
• Cấu tạo của van đơn giản, đa dạng kiểu kết nối và có nhiều kích cỡ thông dụng.
• Van bi thép được thiết kế nhỏ gọn nên có thể lắp được ở nhiều vị trí khác nhau ở những môi trường khắc nghiệt.
• Lắp đặt, kết nối dễ dàng bằng hai phương thức nối ren hoặc mặt bích với đường ống và được đệm một lớp gioăng bằng chất liệu đàn hồi co giãn tốt như Teflon PTFE… để ngăn chặn được việc rò rỉ giúp van bi thép có một hoạt động êm ái.
• Van bi thép có tốc độ đóng mở nhanh với xoay chuyển với góc từ 0 đến 90 độ thông qua các bộ phận điều khiển đa dạng như tay gạt, điều khiển điện, điều khiển khí nén.

2. Nhược điểm của van bi thép

• Van bi thép không hoạt động được trong các lưu chất có hạn rắn lưu chất có độ đông đặc kết dính
• Trong quá trình hoạt động thì lực ma sát giữa viên bi và đệm làm kín rất dễ xảy ra tình trạng áp lực đóng mở van bi tương đối là lớn sẽ có dấu hiệu xuất hiện các vết dạng xước bao quan thân bi làm giãn đệm và giảm bớt quá trình của van sau một thời gian dài làm việc.

Phân loại van bi thép

1. Van bi thép không gỉ

Thép không gỉ còn có một tên gọi khác là inox một loại thép đặc biệt có khả năng chịu mài mòn cao, bằng việc giảm hàm lượng carbon xuống và cho crôm vào trong thành phần thép (0.24% C và 12.8% Cr). Được cải tiến bằng việc cho thêm nguyên tố niken vào để tăng cường khả năng chống ăn mòn và làm mềm hơn để dễ gia công.

Các loại thép không gỉ được sử dụng phổ biến trong thị trường ngày nay là thép không gỉ 201, 304, 316, 430,.. có khả năng chống oxy hóa tốt, rất ít khi bị han gỉ, ngay cả trong môi trường khắc nghiệt, ẩm ướt hoặc chứa các chất oxy hóa thông thường. Thép không rỉ dễ dàng khử trùng nên thường được áp dụng trong công nghệ thực phẩm, và lĩnh vực y tế.

2. Van bi thép rèn

Van bi thép rèn là một quá trình gia công, các kim loại bị nén, ép chặt dưới một lực rất lớn để hình thành lên các chi tiết mới có độ bền rất cao. Thông thường trong quá trình đó được thực hiện ở trạng thái nóng bằng cách làm nung kim loại lên đến nhiệt độ thích hợp rồi gia công.

Đặc điểm chung của thép rèn là có độ cứng rất cao nhưng không bị rạn nứt, có khả năng chịu nhiệt cùng với trọng tải cao, khả năng chịu mài mòn tốt nhất, chống biến dạng và có độ cứng đồng nhất.

3. Van bi thép kết nối ren

Van bi thép được kết nối theo kiểu lắp ren này giúp cho quá trình kết nối với hệ thống được diễn ra nhanh chóng làm giảm bớt tiền chi phí lắp đặt. Phù hợp cho các loại van và đường ống có kích thước nhỏ có thể tháo lắp ra khỏi hệ thống dễ dàng.

 Ở mỗi đầu của van sẽ có các vòng ren khi lắp đạt người vận hành chỉ cần vặn siết các vòng ren vào đường ống cho đến khi khít và chắc chắn thì là hoàn thành. Đây chính là một kiểu phương thức kết nối vô cùng phổ biến.

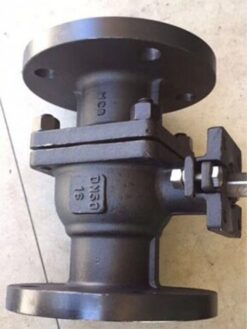

4. Van bi thép kết nối mặt bích

Van bi thép mặt bích sử dụng dạng kết nối với hai mặt bích ở hai đầu để liên kết với hệ thống. Việc sử dụng dạng nối bích này sẽ giúp hệ thống tăng độ kín khít, tăng tính ổn định trong quá trình hoạt động và hạn chế hiện tượng rò rỉ lưu chất khi làm việc của van được đạt hiệu quả tối ưu.

Với kiểu kết nối này giúp cho sẽ tạo ra một mối nối chắc chắn hơn, thích hợp với các đường ống có kích thước lớn.

Van bi thép mặt bích thường được sử dụng trong các ứng dụng đòi hỏi tính ổn định và độ bền cao trên đường ống nhằm đảm bảo tốt nhất cho an toàn khi sử dụng trong hệ thống.

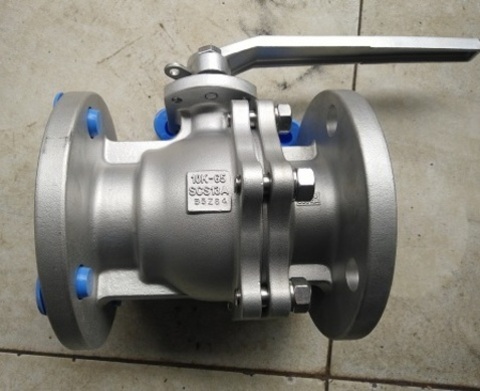

5. Van bi thép điều khiển tay gạt

Van bi thép tay gạt là một trong những dòng van bi thông dụng được sử dụng khá nhiều trên thị trường từ ngày xưa cho đến ngày nay. Van vận hành bằng tay gạt theo 1 góc 90 độ, giúp xoay chiều bi van để đóng hoặc mở dòng chảy.

Van có thiết kế đơn giản, dễ sử dụng và dễ lắp đặt, chúng thường được sử dụng trong các ứng dụng đơn giản và trong các hệ thống không yêu cầu độ chính xác cao. Nên được lắp đặt ở những nơi có vị trí an toàn, nơi người sử dụng có thể dễ dàng với tới để đóng mở van một cách nhanh chóng và chính xác.

Xem thêm >>>> Van bi đồng tay gạt

6. Van bi thép điều khiển điện

Van bi thép điều khiện điện là loại van bi tự động, trong đó phần van bi cơ được lắp với bộ điều khiển điện, bộ điện này sử dụng nguồn điện áp 24v, 220v hoặc 380v để vận hành mô tơ chuyển động.

Việc sử dụng bộ điều khiển điện đối van bi thép sẽ giúp van có sự chính xác tuyệt đối. với chức năng điều khiển tự động thay thế cho việc vận hành thủ công bằng tay, giúp tiết kiệm chi phí và công sức cho người điểu hành.

7. Van bi thép điều khiển khí nén

Van bi thép điều khiển khí nén là sự kết hợp từ hai bộ phận đó là van bi cơ và bộ điều khiển thông qua bộ tác động khí. Dòng van bi thép này sẽ có hai kiểu tác động đó là on/off và điều khiển tuyến tính theo góc độ dòng chảy.

Thời gian đóng mở van chỉ mất khoảng 1 – 3 giây, nên không xảy ra tình trạng búa nước trong đường ống dẫn. Quá trình điều khiển hoàn toàn phụ thuộc vào việc cung cấp khí nén vào bộ điều khiển nên người vận hành không cần phải tốn quá nhiều sức lực.

Ứng dụng của van bi thép

• Van bi thép cũng được sử dụng trong hệ thống xử lý nước, bao gồm xử lý nước thải, hệ thống cung cấp nước và hệ thống xử lý nước thải.
• Sử dụng trong lĩnh vực hóa sinh như các dung dịch, hóa chất xưng dầu, các chất ăn mòn, các khí hơi trong nghiên cứu…
• Van bi thép được ứng dụng trong các hệ thống cung cấp năng lượng, bao gồm lò hơi, hệ thống làm lạnh và hệ thống cung cấp nhiên liệu.
• Van còn sử dụng được trong các nhà máy thực phẩm, nước giải khát, bia rượu, đồ uống..
• Sử dụng cho các phương tiện ăn mòn như dầu, kim loại lỏng và phương tiện bức xạ
• Van phù hợp cho các ứng dụng trong các cầu chì, hệ thống chuyển dẫn dầu, xử lý khí, hệ thống khí đốt và nhiều ứng dụng khác.
• Dùng trong các hệ thống cung cấp năng lượng, bao gồm lò hơi, hệ thống làm lạnh và hệ thống cung cấp nhiên liệu.

Cách lắp đặt và bảo trì van bi thép

1. Lắp đặt van bi thép

Van bi thép có hai kiểu lắp đặt thông dụng nhất hiện nay đó là kết nối ren và kết nối mặt bích. Các mối nối ren và mối nối bích dùng để kết nối giữa van và đường ống dẫn, mối nối nên dùng đệm để làm kín.

Đối với van bi thép kết nối mặt bích: thì hai đầu của van đều có mặt bích dùng để kết nới với đường ống. Theo tiêu chuẩn mặt bích ANSI, DIN, JIS, BS… khi lắp chúng ta sẽ sử dụng các bulong, ốc vít để siết chặt tạo độ kín khít cho van.

Đối với van bi kết nối ren: ở kết nối này thì hai đầu của van lại đều có các điểm gờ của ren ở trong dùng để kết nối với đường ống ren. Khi lắp đặt người vận hành chỉ cần vặn siết các vòng ren vào đường ống cho đến khi khít và chắc chắn thì là hoàn thành.

Lưu ý : trước khi lắp đặt van chúng ta cần phải làm sạch van và cả đường ống để tránh những cặn bẩn còn tồn động lại bên trong gây ra tình trạng tắc nghẽn. Và phải kiểm tra đúng các kích thước thông số thì mới có thể tiền hành lắp đặt chuẩn xác được.

2. Bảo trì, bảo dưỡng van bi thép

• Sau một thời gian sử dụng lâu dài cần xem xét và thay thế bất kỳ các phần hỏng hoặc mòn nào của van.
• Phải thường xuyên bôi trơn định kì cho các bộ phận hoạt động để giữ cho van có một quá trình hoạt động sao cho mượt mà và trơn chu nhất.
• Kiểm tra độ kín khít và vận hành của van theo định kì để phất hiện được sớm nhất các vấn đề sự cố xảy ra.
• Chúng ta cần phải cẩn thận trong việc lắp đặt và phải bảo trì van thường xuyên theo định kỳ sẽ giúp gia tăng tuổi thọ và hiệu suất hoạt động của van bi thép.

Có thể bạn sẽ cần >>>> Van bi thủy lực
