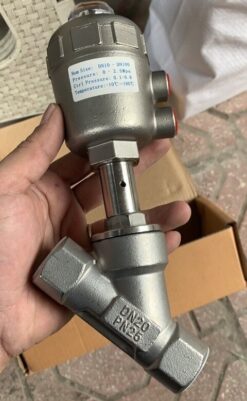

Van Y xiên khí nén

Trong tất cả các dòng van điều khiển khí nén có một dòng van khá đặc biệt với kiểu thiết kế gọn nhẹ giống với hình dạng chữ Y nên được gọi là van Y xiên khí nén. Đúng với tên gọi của nó thì dòng van này cũng sử dụng áp lực khí nén để hoạt động.

Vậy để hiểu hơn về dòng van  này chúng ta hãy cùng đi chuyên sâu hơn về khái niệm, cấu tạo, nguyên lý hoạt động và các ứng dụng của van Y xiên khí nén này nhé!

Khái niệm – Van Y xiên khí nén là gì

Van Y xiên khí nén hay còn gọi là van góc điều khiển khí nén được sử dụng để lắp đặt vào các hệ thống đường ống với chức năng chính là dùng để đóng/mở, cho phép toàn bộ các dòng chảy lưu thông qua hoặc ngăn chặn lại toàn bộ dòng chảy lưu chất không cho chảy qua. Trên đầu của thân van có kết nối với bộ phận đầu khí, van hoạt động được là nhờ hoàn toàn vào bộ truyền động khí nén là gồm một piston và lò xo khí nén.

Với kiểu cấu tạo đặc biệt của nó Van Y xiên khí nén được thiết kế với một góc xiên nhỏ hơn 90 độ để có thể phù hợp với các hệ thống có áp suất lớn,  tốc độ dòng chảy cao và chống được hiện tượng búa nước trên các hệ thống đường ống.

Van Y xiên khí nén được các nhà sản xuất chế tạo hoàn toàn bằng inox 304 và inox 316 vì thế mà nó có khả năng chống ăn mòn cực tốt và chịu được các môi trường có nhiệt độ cao. Với chất liệu inox này mà mọi người có thể sử dụng van Y xiên khí nén cho nhiều loại môi trường khác nhau như : nước, gas, dầu, khí,… nó có độ bền cao hơn hẳn so với các loại vật liệu khác.

Cấu tạo và nguyên lý hoạt động của van Y xiên khí nén

Nó không giống với các dòng van khác như van bi, van bướm,… mà nó có cấu tạo khá đặc biệt và nguyên lý làm việc của nó cũng vậy, hãy cùng tìm hiểu với chúng tôi về dòng van Y xiên này ngay sau đây :

Cấu tạo chi tiết các bộ phận của van Y xiên khí nén

Van y xiên khí nén gồm có các bộ phận chính như sau :

• Thân van : được thiết kế giống với chữ Y và chế tạo hoàn toàn từ chất inox 304 và inox 316, là có bộ phận phải chịu các áp lực lớn nhất và đồng thời cũng là nơi để bảo bảo vệ các bộ phận nhỏ khác được liên kết bên trong thân van.

• Đĩa van : cũng được chế tạo hoàn toàn bằng inox 304 hoặc inox 316. Ở đĩa van sẽ thường được đi kèm với một lớp gioăng cao su, ép sát với đĩa thực hiện nhiệm vụ tạo độ kín khít cho van sẽ không bị rò rỉ các lưu chất chảy qua khi ở trong trạng thái đóng.

• Phần ống nối : tương tự với hai bộ phận trên nó cũng được làm từ chất liệu inox 304 hoặc inox 316. Đây chính là bộ phận được dùng để kết nối phần thân van với bộ khí nén để có thể diễn ra hoạt động đóng mở của van.

• Bộ truyền động khí nén : hay chính là đầu khí nén được chế tạo từ chất liệu inox hoặc nhựa PVC. Là bộ phận dùng để điều khien hoạt đóng đóng mở của van theo nhu cầu sử dụng mà không cần phải dùngđến sức lực từ con người vẫn có thể vận hành được một cách tự động bằng năng lương khí nén.

• Lò xo nén khí : được chế tạo kim loại cao cấp chịu được áp lực lớn và có độ đàn hồi cao, sẽ làm nhiệm vụ tự động đóng van khi van bị ngừng cung cấp năng lượng khí nén.

• Piston Viton : là chi tiết ngăn cách hai khoang khí nén của van gián tiếp làm van mở và được chế tạo từ hợp kim chống ăn mòn cao.

• Trục van : là một thanh kim loại được liên từ piston và lò xo lên đĩa van.

• Gioăng làm kín : được làm từ chất liệu Teflon – PTFE tạo khả năng làm kín cho van.

• Nút thông báo trạng thái đóng mở.

• Thanh thông báo trạng thái mở van.

• Cổng cấp khí nén cho van.

Nguyên lý hoạt động của van Y xiên khí nén

Như chúng ta đã phổ biến ở trên van Y xiên khí nén hoạt động được là nhờ vào bộ truyền động khí nén được gắn ở trên đầu thân van. Giống như bao van điều khiển khí nén khác van Y xiên khí nén cũng thường ở trạng thái ban đầu là đóng van muốn van hoạt động cần phải cấp một áp lực khí nén vừa đủ vào cổng cấp khí.

Khi cấp một lực khí nén vào bộ khí nén sẽ làm cho xy lanh tác động lên piston nối trực tiếp với đĩa van và dần nó kéo đĩa van lên tạo ra hiện tượng mở van. Ở trạng thái này sẽ cho phép toàn bộ dòng chảy được lưu thông qua van.

Và khi ngừng cung cấp áp lực khí nén thì lúc này lò xo sẽ tự động phản hổi bật ra ép đầu đưa piston xuống trởi về vị trí ban đầu và trở thành trạng thái đóng hoàn toàn.

Để hình dung rõ hơn về nguyên lý hoạt động của van Y xiên khí nén xin mời các bạn cùng tham khảo video dưới đây :

Nhận xét về các ưu nhược điểm của van Y xiên khí nén

Ưu điểm của van Y xiên khí nén

Vì là kiểu van có thiết kế theo kiểu đặc biệt nên có những ưu điểm vượt trội hơn các dòng van điều khiển khác như sau :

• Van sử dụng đa dạng cho nhiều loại môi trường làm việc khác nhau, đảm bảo được các yêu cầu làm việc của nhiều hệ thống ngày nay.

• Van có khả năng làm việc với áp lực cao lên đến PN16, PN25 mà vẫn không thành vấn đề.

• Van Y xiên khí nén có chức năng làm việc tự động thông qua bộ truyền động khí nén có thời gian đóng mở nhanh chóng và linh hoạt từ 1-3 giây.

• Vì van được chế tạo từ loại vật liệu inox cao cấp nên có thể dùng tốt các cho các hệ thống có nhiệt độ cao, chống chịu được sự ăn mòn bởi hoá chất rất tốt.

• Van có thiết kế dạng chữ Y góc chéo 30 độ giúp van hạn chế được hiện tượng búa nước.

• Van có kích thước nhỏ gọn và dễ lắp đặt thông qua các kiểu kết nối phổ biến như kết nối ren hoặc lắp mặt bích.

• Van có tuổi thọ sử dụng được khá lâu dài và chi phí đầu tư không quá cao.

Nhược điểm của van Y xiên khí nén

Tuy sản phẩm có nhiều ưu điểm khá nổi trội nhưng vẫn còn một số vấn đề còn hạn chế như sau :

• Van Y xiên khí nén không có kích thước quá lớn chỉ sử dụng được cho các hệ thống đường ống có kích thước từ DN100 trở xuống.

• Van không đa dạng chất liệu chỉ được chế tạo từ một loại vật liệu duy nhất là inox, còn các loại vật liệu khác gần như không có trên thị trường.

Phân tích các dòng van Y xiên khí nén hiện có trên thị trường

Hiện nay trên thị trường dòng van Y xiên khí nén mà chung tôi cung cấp ra thị trường với chất lượng hoạt động cực kì bền bỉ và ổn định được mọi người biết đến và sử dụng rất nhiều cho các hệ thống của mình, gồm có các chủng loại như sau :

Van Y xiên khí nén toàn thân inox

Đối với dòng van Y xiên khí nén này được các nhà sản xuất chế tạo không chỉ mỗi phần thân van làm bằng inox mà cả đầu khí cũng được làm hoàn toàn bằng inox luôn. Chính với thiết kế toàn thân làm bằng inox 304 hoặc inox 316 của mình được cho là một loại vật liệu vô cùng cao cấp trong công nghiệp nên khả năng làm việc của nó được đánh giá rất cao.

Nên về mặt giá thành thì dòng van này có giá thành cao hơn so với van Y xiên khí nén đầu nhựa. Nhưng đi đôi với giá thành thì nó sẽ đem lại chức năng hoạt động rất nổi bật có thể hoạt động được cả những môi trường khắc nghiệt nhất mà không gặp bất kì khó khăn nào.

Van Y xiên khí nén đầu nhựa

Khác với dòng van trên thì dòng van Y xiên khí nén đầu nhựa này được chế tạo từ hai chất liệu khác nhau như thân inox, đầu khí nhựa. Cùng với thiết kế giống chữ Y nhỏ gọn phù hợp với hệ thống đường ống và trên bộ phận thiết kế dây truyền máy đóng trai, đóng gói và những góc hẹp trong khu công nghiệp.

Van Y xiên khí nén đầu nhựa này được XNK HT Việt Nam nhập khẩu chính hãng và phân phối trực tiếp tại thị trường Việt Nam không qua bất kì trung gian nào nên đảm bảo là hàng chính hãng chất lượng cao và có giá thành cạnh tranh nhất.

Van Y xiên khí nén lắp ren

Như chúng ta đã biết các dòng van có kiểu kết nối dạng lắp ren này sẽ thường chuộng sử dụng với các kích thước van nhỏ và cũng là một trong những phương pháp được dùng rộng rãi trong công nghiệp. Van có một thiết kế khá nhỏ gọn, thông minh, nhẹ nhàng mà cùng với kiểu dáng kết nối ren này thì thông thường các hãng sản xuất sẽ áp dụng cho các kích thước nhỏ hơn DN50.

Các liên kết ren trên van Y xiên khí nén lắp ren đều sẽ được tuân theo các dạng tiêu chuẩn cụ thể và còn khả năng tháo lắp tương đối là dễ dàng, nhanh chóng nên rất thích hợp với các hệ thống cần thường xuyên kiểm tra, bảo trì.

Van y xiên khí nén lắp bích

Trái lại với dòng van kết nối ren thì dòng van Y xiên khí nén lắp bích lại chuyên sử dụng cho các van có kích thước từ DN50 trở lên. Như chúng ta đã biết các dòng van kết nối theo dạng mặt bích phải luôn tuân thủ đầy đủ theo các tiêu chuẩn lắp đặt quốc tế như BS, JIS, DIN, ANSI,… Các tiêu chuẩn này định rõ kích thước lỗ, khoảng cách tâm lỗ, độ dày, và đường kính của mặt bích, giúp đảm bảo rằng các van có thể dễ dàng kết nối với đường ống và thiết bị khác theo các quy chuẩn chung.

Mục đích các nhà sản xuất chế tạo ra van Y xiên khí nén lắp bích này sẽ đem lại cho người dùng một phương thức lắp đặt vô cùng chắc chắn và chịu được các áp lực cao cũng như những tác động mạnh từ môi trường.

Van Y xiên khí nén có thể sử dụng được cho những môi trường nào

Với thời buổi phát triển mạnh mẽ ngày nay nên các dòng van điều khiển khí nén tự động đang là xu hướng phát triển cho nhiều hệ thống công nghiệp hiện đại. Van Y xiên khí nén cũng vậy vì là dòng van có khả năng điều khiển tự động và được chế tạo từ inox cao cấp nên nó cũng khá là được ưa chuộng sử dụng, có thể kể đến như :

• Van Y xiên khí nén được sử dụng trong các môi trường có áp lực lớn và nhiệt độ cao, nơi mà lưu lượng dòng chảy lớn.

• Môi trường sử dụng van y xiên khá đa dạng: từ nước, hơi, khí, hóa chất, thực phẩm, đồ uống,…

• Van y xiên khí nén ứng dụng rộng rãi trong các ngành công nghiệp sản xuất như: sản xuất bao bì, hóa chất, dệt, nhuộm,…

• Hay van còn được sử dụng ở trong các nhà máy sản xuất nước giải khát, bia, rượu, sữa,… và cả các nhà máy chế biến thực phẩm.

Cách lắp đặt và bảo trì, bảo dưỡng van Y xiên khí nén

Sản phẩm này được biết đến là dòng van có độ bền cao và sử dụng rất ổn định trong quá trình vận hành. Nhưng với bất kì sản phẩm nào nếu như không được lắp đặt một cách chính xác đúng với kỹ thuật hay trong một thời gian dài sử dụng không được kiểm tra bảo dưỡng thường xuyên thì sẽ không thể đảm bảo được chất lượng làm việc của sản phẩm đó.

Cách lắp đặt van Y xiên khí nén

• Trước khi lắp đặt van Y xiên khí nén chúng ta cần phải kiểm tra kỹ các thông số kỹ thuật và các mô hình để đảm bảo chính xác loại van này đúng với các yêu cầu hoạt động của hệ thống.

• Và khi tiến hành lắp đặt chúng ta cần phải làm sạch hệ thống đường ống cũng như thiết bị van đầu tiên để tránh khỏi các tạp chất bẩn làm ảnh hưởng đến quá trình vận hành của van.

• Đối với van Y xiên khí nén lắp ren thì cần phải cuốn băng tan xung quanh ngoài trên đường ống nhằm tăng độ kín khít và độ chắc chắn cho van.

• Còn đối van Y xiên lắp bích tất cả các lỗ bu lông cần phải thằng hàng với nhau để bu lông đai ốc đưa vào dễ dàng. Đồng thời chèn gioăng cao su ở giữa hai điểm kết nối của mặt bích để tăng độ kín.

• Sau khi tiến hành lắp van vào đường ống xong cần đấu dây dẫn khí vào đầu khí.

• Cuối cùng là tiến hành chạy thử kiểm tra xem van có hoạt động ổn định không nếu có cần tháo ra lắp lại sao cho chính xác nhất để đảm quá trình vận hành của van sẽ không gặp vấn đề gì.

Cách bảo trì, bảo dưỡng van Y xiên khí nén

Để bảo trì và bảo dưỡng van y xiên khí nén, bạn có thể tuân thủ theo các bước sau:

• Bước 1 : Kiểm tra và làm sạch van

 Ngắt nguồn khí nén trước khi bắt đầu. Sử dụng chất tẩy rửa hoặc dung dịch giặt để làm sạch bên ngoài van và lỗ thoát khí

• Bước 2 : Kiểm tra vòi dẫn khí và đệm khí

 Đảm bảo rằng các phần này không bị tắc nghẽn hoặc hỏng hóc. Nếu cần thiết, thay thế vòi dẫn khí bị hao mòn.

• Bước 3 : Bôi trơn và kiểm tra độ kín của van

 Sử dụng dầu bôi trơn chuyên dụng để bôi trơn các bộ phận cần thiết của van, như vòng đệm, piston, và mặt tiếp xúc. Kiểm tra kín khít bằng cách thử nghiệm van với áp suất khí thấp.

• Bước 4 : Kiểm tra van khi áp suất

Áp dụng áp suất khí nhẹ và kiểm tra xem van có hoạt động một cách trơn tru và không có rò rỉ hay không.

• Bước 5 : Thay thế các bộ phận hao mòn

 Nếu thấy các bộ phận bên trong van bị hỏng hoặc mòn, hãy thay thế chúng bằng các bộ phận mới để đảm bảo hiệu suất và độ tin cậy của van.

• Bước 6 : Kiểm tra lại và lắp ráp

Sau khi hoàn tất các bước trên, kiểm tra lại toàn bộ van để đảm bảo rằng không có vấn đề nào được bỏ qua. Lắp lại van và kết nối với hệ thống khí nén.

• Bước 7 :Thử nghiệm và điều chỉnh

 Sau khi lắp đặt lại, thử nghiệm lại hệ thống để đảm bảo rằng van hoạt động chính xác và không có vấn đề nào xảy ra.

>>>> Lưu ý: Nếu bạn không chắc chắn hoặc chưa từng làm việc với van y xiên khí nén trước đây, hãy hỏi ý kiến chuyên gia hoặc nhân viên kỹ thuật có kinh nghiệm để đảm bảo an toàn và hiệu quả khi bảo trì van.
