Ball valve

Ball valve là gì? Ball vlve hay còn được biết đến với tên gọi quen thuộc đó là van bi một dòng van với nhiệm vụ chính của nó đó chính là đóng mở dòng chảy và để có thể hiểu rõ hơn về dòng van công nghiệp này mời bạn đọc cùng theo dõi ở bài viết dưới đây của XNK HT để có thể hiểu rõ hơn về dòng van này nhé

Ball valve là gì

Ball valve (van bi) đây là một dòng van có thiết kế đặc biệt so với các dòng van khác là nó có phần bi van cho phép người sử dụng có thể điều khiển dòng chảy đi qua van một cách vô cùng dễ dàng với độ kín khít vô cùng cao đặc biệt với thiết kế bi van giúp cho dòng van này có thể điều tiết được dòng chảy đi qua được một cách vô cùng dễ dàng

Với lối vận hành và thiết kế tương đối đơn giản giúp cho công tác lắp đặt và sử dụng đối với dòng van này được diễn ra một cách tương đối dễ dàng đặc biệt với góc vận hành chỉ có 90 độ giúp cho việc vận hành đồi với dòng van này được diễn ra một cách vô cùng nhanh chóng

Cấu tạo và nguyên lý vận hành của Ball valve

Cấu tạo chi tiết của Ball valve

Về mặt cấu tạo thì Ball valve được cấu thành từ các bộ phận chính sau:

• Thân van: đây là bộ phận chính của van được sử dụng để dẫn dòng chảy đi qua cũng như là bộ phận chính để liên kết với các bộ phận khác tạo nên một thiết bị hoàn chỉnh. Nó được cấu thành theo nhiều chất liệu khác nhau tùy thuộc vào môi trường mà nó làm việc
• Bi van: đây là bộ phận đặc trưng của dòng van này được thiết kế theo dạng bi và được khoét với các lỗ xuyên tâm được dùng để điều tiết dòng chảy đi qua đối với bộ phận này thì nó có thể được thiết kế theo dạng 3 lỗ hoặc là 2 lỗ tùy theo nhu cầu vận hành của người sử dụng
• Trục van: trục van là bộ phận được sử dụng để kết nối phần bi van với bộ điều khiển từ đó giúp cho bộ điều khiển có thể điều khiển được trạng thái làm việc của bi van một cách nhanh chóng với độ chắc chắn ở mức cao nhất
• Gioăng làm kín: bộ phận này thường được làm bằng chất liệu chính đó là nhựa TPFE được sử dụng trong các vị trí liên kết giữa các bộ phận trong van đảm bảo độ kín khít trong quá trình làm việc ở mức cao nhất
• Bộ điều khiển: đối với bộ điều khiển của dòng van này thì nó sử dụng nhiều các bộ điều khiển khác nhau như là bộ điều khiển bằng tay hoặc là bộ điều khiển tự động tùy vào nhu cầu vận hành của người sử dụng
• Đầu kết nối: ở hai đầu của phần thân van là hai đầu kết nối có thể là mặt bích hoặc là sử dụng kết nối ren với nhiệm vụ chính của nó đó chính là được sử dụng để kết nối Ball vavle với hệ thống đường ống của chúng ta với độ chắc chắn ở mức cao nhất

Nguyên lý hoạt động của van bi

Về mặt nguyên lý làm việc của dòng van bi thì nó làm việc một cách hoàn toàn dựa vào tác động của bộ điều khiển khi đó:

Khi ở trạng thái đóng thì hai lỗ của bi van nằm ở một góc vuông góc với hệ thống đường ống của chúng ta và khi người sử dụng muốn mở van thì cần sử dụng bộ điều khiển để tác động một lực làm bi van quay một góc 90 độ thì từ đó thì hai lỗ bi van sẽ song song với hệ thống đường ống cho phép dòng chảy có thể đi qua được một cách vô cùng dễ dàng từ đó van sang trạng thái mở hoàn toàn

Và ngược lại khi người sử dụng muốn đóng van thì cần sử dụng bộ điều khiển để quay bi van theo chiều ngược với chiều so với chiều mở từ đó thì hai lỗ của bi van sẽ về trạng thái vuông góc với hệ thống đường ống từ đó thì bi van sẽ chặn dòng chảy đi qua van một cách hoàn toàn từ đó van bi trở về trạng thái đóng một cách hoàn toàn

Và đối với việc điều tiết thì người vận hành cần mở van theo nhiều các góc độ khác nhau tùy theo nhu cầu vận hành của người sử dụng cũng như là hệ thống của chúng ta

Những ưu và nhược điểm của dòng van bi

Những ưu điểm nổi bật

Việc sử dụng van bi để vận hành trong các hệ thống đường ống của chúng ta mang lại nhiều những lợi ích lớn có thể kể đến như là:

• Có góc vận hành tương đối bé giúp cho công tác điều khiển của người sử dụng được diễn ra một cách vô cùng nhanh chóng với độ chính xác cao
• Có độ kín khít lớn trong quá trình làm việc giúp cho van bi có độ hiệu quả làm việc vô cùng cao
• Van bi được làm bằng nhiều các chất liệu khác nhau như là nhựa, inox, thép, … giúp cho nó có thể làm việc được ở trong nhiều các môi trường làm việc khác nhau
• Sử dụng các dạng kết nối như là mặt bích hoặc là kết nối bằng ren giúp cho việc kết nối dòng van này với hệ thống của chúng ta được diễn ra một cách vô cùng nhanh chóng với độ chắc chắn cũng như là tính kín khít vô cùng cao
• Khi van mở cho phép dòng chảy đi qua một cách vô cùng dễ dàng với lưu lượng cũng như áp suất của dòng chảy đi qua gần như là không đổi
• Có thể điều tiết dòng chảy đi qua giúp cho công tác vận hành của người sử dụng được diễn ra một cách thông minh và hiệu quả hơn
• Sử dụng nhiều các bộ điều khiển khác nhau giúp cho người sử dụng có thể vận hành theo nhiều các dạng khác nhau
• Khả năng làm việc một cách vô cùng hiệu quả và bền bỉ trong hệ thống của chúng ta với thời gian vô cùng dài
• Có thiết kế tương đối đơn giản giúp cho công tác bảo dưỡng bảo trì đối với dòng van này được diễn ra một cách vô cùng nhanh chóng

Nhược điểm

Tuy nhiên thì bên cạnh đó thì dòng van bi lại có phần bi van dễ có thể bị kẹt khi làm việc trong môi trường có chứa nhiều các tạp chất nên cần lưu ý môi trường làm việc của dòng van này

Ứng dụng của van bi

Hiên nay thì dòng van bi được ứng dụng một cách vô cùng phổ biến và rộng rãi trong rất nhiều các lĩnh vực khác nhau như là:

• Van bi được sử dụng để điều khiển dòng chảy trong các hệ thống đường ống dẫn nước trong các nhà máy nước, các hệ thống xử lý nước thải
• Trong các nhà máy hóa chất thì van bi được ứng dụng một cách vô cùng rộng rãi để điều khiển dòng chảy trong các hệ thống đường ống dẫn hóa chất có môi trường làm việc vô cùng khắc nhiệt
• Van bi được dùng để điều khiển dòng chảy trong các hệ thống đường ống dẫn hơi, khí nén vị trí có nhiệt độ và áp suất làm việc vô cùng cao
• Trong các hệ thống khai thác, lọc hóa dầu khí thì van bi được ứng dụng rất nhiều để điều khiển dòng chảy của dầu khí bên trong đường ống
• Trong các hệ thống đường ống dẫn nước trong các hộ gia đình thì van bi nhựa được ứng dụng rất nhiều để điều khiển nước cấp thoát trong các bể chứa

Và ngoài những ứng dụng nổi bật kể trên thì van bi còn được ứng dụng một cách vô cùng phổ biến và rộng rãi trong rất nhiều lĩnh vực khác nữa

Phân loại Ball vavle

Hiện nay thì đối với dòng van bi thì nó được chia làm nhiều các dòng khác nhau với từng dòng thích hợp với nhiều các môi trường làm việc cũng như là nhiều các nhu cầu sử dụng khác nhau và dưới đây là một số dòng van bi được sử dụng phổ biến nhất hiện nay:

Van bi 2 ngã

Đây là dòng van bi được bắt gặp phổ biến nhất với việc có thể điều khiển dòng chảy theo 2 hướng cơ bản nó có thể đóng, mở và điều tiết dòng chảy đi qua một cách vô cùng dễ dàng

Van bi 3 ngã

Đặc biệt đối với dòng van bi mà các dòng van khác không thể có được là nó có biến thể van bi 3 ngã với khả năng điều khiển linh hoạt dòng chảy với 3 hướng khác nhau thích hợp trong các hệ thống đường ống đòi hỏi độ phức tạo cao hơn

Van bi nhựa

Đây là dòng van chuyên được sử dụng trong các hệ thống đường ống dẫn nước trong các hộ gia đình với thiết kế tương đối nhỏ gọn và giá thành tương đối rẻ giúp cho việc tiếp cận và sử dụng đối với dòng van này được diễn ra một cách tương đối dễ dàng

Bên cạnh đó thì nó còn có khả năng chống chịu ăn mòn và oxy hóa vô cùng tốt nên có thể làm việc một cách hiệu quả trong hệ thống của chúng ta với thời gian vận hành vô cùng dài

Van bi inox

Đối với dòng van này thì nó được làm hoàn toàn bằng chất liệu chính đó là inox cao cấp như là inox 304, inox 316 với khả năng chống chịu với nhiều môi trường làm việc khắc khiệt khác nhau như là các môi trường có nhiệt độ, áp suất vận hành vô cùng lớn đặc biệt là khả năng chống chịu ăn mòn và oxy hóa trong nhiều các môi trường làm việc khác nhau

Bên cạnh đó thì nó còn có biến thể van bi inox vi sinh với khả năng chống bám vô cùng tốt chuyên được sử dụng trong các môi trường cần đến độ an toàn vô cùng cao như là trong lĩnh vực sản xuất thực phẩm, dược phẩm và y tế

Van bi điều khiển tay gạt

Đây là dòng van bi sử dụng bộ điều khiển cơ sử dụng bộ điều khiển tay gạt để trực tiếp điều khiển tình trạng làm việc của van tuy nhiên thì đối với các dòng van lớn đặc biệt là các dòng van kim loại thì việc điều khiển các dòng van này thông qua bộ điều khiển này tốn tương đối nhiều sức lực của người vận hành

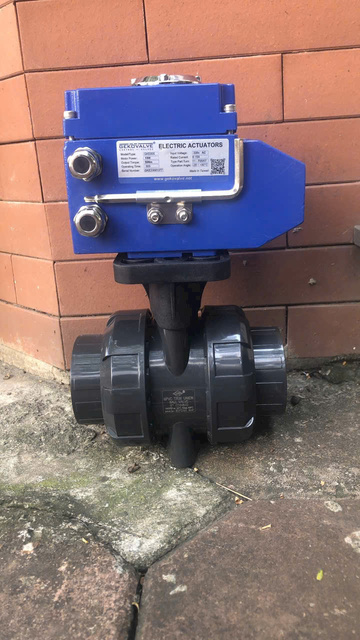

Van bi điều khiển điện

Van bi điều khiển điện là dòng van bi sử dụng bộ điều khiển điện ừ đó cho phép người vận hành có thể điều khiển van một cách vô cùng nhanh chóng và thông minh thông qua các tín hiệu điện từ đó giúp cho việc vận hành dòng van này được diễn ra một cách dễ dàng hơn ở nhiều các vị trí khác nhau mà không cần tiếp xúc trực tiếp đến van

Đặc biệt van bi điều khiển điện rất thích hợp đối với các hệ thống đường ống tự động hóa

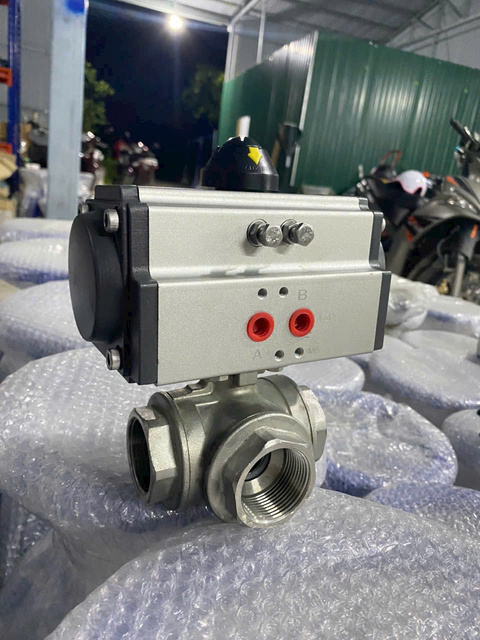

Van bi điều khiển khí nén

Đối với dòng van này thì nó sử dụng bộ điều khiển là bộ điều khiển khí nén sử dụng dòng khí nén với áp lực cao để vận hành qua đó thì người sử dụng có thể điều khiển van bi được một cách vô cùng nhanh chóng với thời gian chỉ từ vài giây

Bên cạnh đó thì nó còn giúp cho người vận hành có thể điều khiển van bi ở rất nhiều các vị trí làm việc khác nhau mà người sử dụng khó mà có thể tiếp cận được

Van bi kết nối ren

Đây là dòng van bi sử dụng kết nối bằng ren thường được bắt gặp ở các dòng van có kích thước tương đối nhỏ thường là dưới DN50 cho phép người sử dụng có thể kết nối một cách vô cùng nhanh chóng với độ chính xác và tính kín khít vô cùng cao

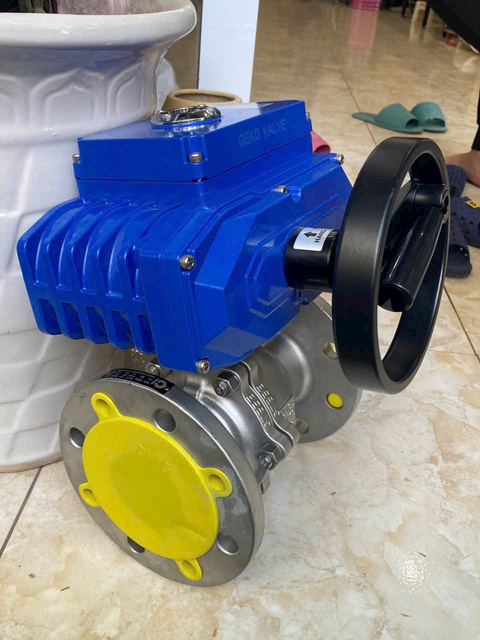

Van bi kết nối bằng mặt bích

Với việc sử dụng kết nối bằng mặt bích giúp cho người vận hành có thể kết nối dòng van bi với hệ thống đường ống có kích thước lớn được diễn ra một cách nhanh chóng và dễ dàng hơn với độ kín khít ở mức cao hơn

Nó thường được xuất hiện ở các hệ thống đường ống có kích thước tương đối lớn đặc biệt là đối với các đường ông công nghiệp

Hướng dẫn lựa chọn van bi

Để có thể lựa chọn được dòng van bi thích hợp nhất đối với hệ thống đường ống của chúng ta thì trong quá trình lựa chọn người sử dụng cần lưu tâm đến một số vấn đề sau:

• Lựa chọn chất liệu cấu thành van bi thích hợp nhất đối với môi trường làm việc của nó trong hệ thống của chúng ta
• Cần đảm bảo rằng áp suất và nhiệt độ tại môi trường làm việc phù hợp với dãi áp suất và nhiệt độ vận hành của hệ thống của chúng ta
• Lựa chọn kiểu thiết kế là 2 ngã hoặc là 3 ngã sao cho thích hợp nhất đối với nhu cầu vận hành của nó
• Lựa chọn bộ điều khiển của van bi sao cho thích hợp nhất đối với nhu cầu vận hành của người sử dụng
• Lựa chọn kích thước cũng như là dạng kết nối của van bi sao cho thích hợp nhất đối với đường ống của chúng ta tại vị trí kết nối
• Cuối cùng nên lựa chọn các dòng van bi chính hãng có chất lượng cao được cung cấp bởi các đơn vị phân phối uy tín dể có những sản phẩm với chất lượng cao nhất

Phương pháp lắp đặt van bi

Để có thể lắp đặt van bi vào hệ thống đường ống của chúng ta một cách chính xác nhất thì người vận hành cần tiến hành lắp đặt chính xác theo các bước như sau:

1. Đầu tiên cần xác định vị trí làm việc của van bi vào bên trong hệ thống đường ống của chúng ta sao cho khi van được lắp đặt vào vị trí đó thì độ hiệu quả mà nó mang lại ở mức cao nhất
2. Kiểm tra xem dòng van bi lựa chọn đã thích hợp với vị trí vận hành hay chưa cũng như là trong quá trình vận chuyển van bi có những vấn đề hư hỏng gì không trước khi tiến hành lắp đặt
3. Chuẩn bị các dụng cụ cần thiết cũng như là vệ sinh các bề mặt kết nối trước khi tiến hành lắp đặt
4. Tiến hành lắp đặt van bi vào hệ thống đường ống của chúng ta sao cho van bi được kết nối một cách chắc chắn với độ kín khít ở mức cao nhất tránh tình trạng lưu chất bên trong rò rỉ ra môi trường bên ngoài. Đặc biệt đối với các dòng van bi sử dụng kết nối bằng ren thì chúng ta nên sử dụng băng tan để tăng cường chất lượng của mối nối lên mức cao nhất
5. Đối với các bộ điều khiển như là bộ điều khiển điện hoặc là bộ điều khiển khí nén thì người sử dụng cần tiến hành kết nối nguồn điện hoặc là nguồn khí nén để van có thể làm việc được
6. Sau khi tiến hành lắp đặt thì người sử dụng cần tiền hành vận hành thử van để kiểm tra tình trạng làm việc của nó xem có vận hành hiệu quả không trước khi đưa nó vào vận hành bên trong hệ thống đường ống của chúng ta

Kết luận

Van bi là một dòng van được sử dụng một cách vô cùng phổ biến trong nhiều các hệ thống đường ống khác nhau từ trong dân dụng đến các ứng dụng trong nhiều các hệ thống đường ống trong nhiều các ngành công nghiệp khác nhau
