Butterfly valve là gì

Butterfly valve là gì? Đây là tên gọi tiếng anh của một dòng van công nghiệp thường được sử dụng một cách vô cùng rộng rãi trong các hệ thống đường ống công nghiệp với nhiệm vụ chính của nó đó chính là đóng mở cũng như điều chỉnh dòng chảy đi qua

Và bài viết dưới đây của XNK HT sẽ giúp cho bạn đọc có thể hiểu rõ hơn về dòng van này từ đó có thể đưa ra được những sự lựa chọn chính xác nhất đối với hệ thống đường ống của chúng ta

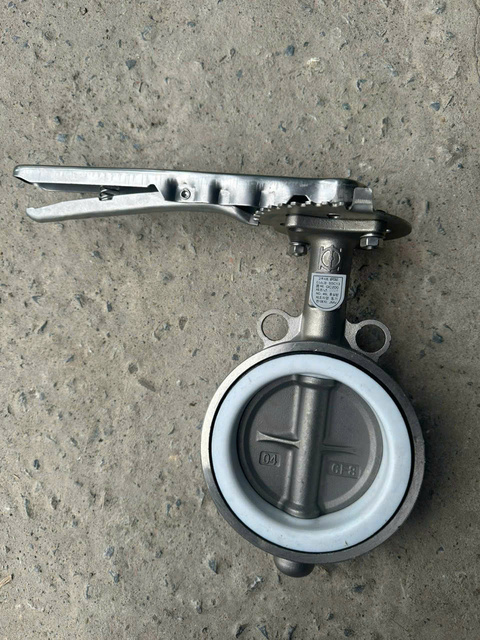

Butterfly valve là gì

Van bướm (butterfly valve) là một dòng van được sử dụng đề điều khiển dòng chảy đi qua với đặc điểm nổi bật là có phần đĩa van được thiết kế theo dạng cánh bướm từ đó cho phép người vận hành có thể điều khiển dòng chảy đi qua một cách vô cùng dễ dàng đặc biệt là đối với các hệ thống đường ống công nghiệp có kích thước lớn

Bên cạnh đó thì tiết diện lắp đặt của dòng van này tương đối nhỏ nên không tốn không gian cũng như là diện tích của hệ thống đường của chúng ta tại vị trí lắp đặt nên giúp cho công tác lắp đặt đối với dòng van này được diễn ra một cách vô cùng nhanh chóng và dễ dàng

Thông số kỹ thuật của van bướm

• Kích thước van: DN50 – DN1000
• Chất liệu van: Gang, inox, nhựa, thép, …
• Kiểu hoạt động: ON/OFF, điều tiết
• Nhiệt độ làm việc: Max 220 độ C (400 độ C đối với van bướm thép)
• Áp suất làm việc: PN10, PN16, PN25.
• Kiểu điều khiển: tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Dạng kết nối: hai mặt bích, Wafer, lug
• Môi trường ứng dụng Nước, khí, hơi, dung dịch, hóa chất, ….
• Xuất xứ: Hàn Quốc, Trung Quốc, ….
• Bảo hành: 12 tháng
• Tình trạng hàng hóa: Sẵn hàng.

Cấu tạo và nguyên lý làm việc của van bướm

Cấu tạo chi tiết của van bướm

Về mặt cấu tạo thì đối với các dòng van bướm thì nó có cấu tạo tương đối đơn giản bao gồm các bộ phận chính sau:

• Thân van: đây là bộ phận chính của van với nhiệm vụ chính của nó đó chính là bộ phận được sử dụng để kết nối với các bộ phận khác nhau của van tạo thành một kết cấu hoàn chỉnh và nó còn có nhiệm vụ khác nữa đó chính là bộ phận luân chuyển của dòng chảy đi qua
• Đĩa van: đặc trưng của dòng van bướm là nó có đĩa van được thiết kế theo dạng cánh bướm từ đó cho phép van có thể mở một các vô cùng dễ dàng với góc vận hành chỉ từ 90 độ
• Trục van: đối với bộ phận này thì nó có nhiệm vụ chính đó là giữ cố định phần đĩa van được liên kết với phần thân van cũng như là nó được sử dụng để kết nối bộ điều khiển với phần đĩa van để bộ điều khiển có thể thay đổi được trạng thái làm việc của van
• Gioăng làm kín: gioăng làm kín thường được làm bằng chất liệu chính đó là nhựa teflon hoặc là cao su với nhiệm vụ chính của nó đó là tăng cường tính kín khít của van trong quá trình làm việc cũng như là tại các mối nối của van với hệ thống đường ống tránh tình trạng lưu chất bên trong rò rỉ ra môi trường bên ngoài
• Bộ điều khiển: bộ điều khiển của dòng van bướm thì có thể là nhiều các dạng khác nhau như là bộ điều khiển tay gạt, tay quay hoặc là các bộ điều khiển tự động như là bộ điều khiển điện, bộ điều khiển khí nén
• Bề mặt kết nối: ở hai đầu của phần thân van là hai bề mặt mặt bích được sử dụng để kết nối van với hệ thống đường ống của chúng ta

Nguyên lý vận hành của van bướm

Đối với dòng van bướm thì nó có nguyên lý làm việc vô cùng đơn giản dựa vào trạng thái của đĩa van, khi đó thì:

Khi đĩa van ở trạng thái vuông góc với hệ thống đường ống thì van đang ở trạng thái đóng hoàn toàn và khi người vận hành muốn mở van thì sử dụng bộ điều khiển để tác động một lực lên phần đĩa van làm cho nó quay một góc 90 độ thì khi đó đĩa van ở trạng thái song song với hệ thống đường ống van được mở một cách hoàn toàn

Và khi đóng van thì người vận hánh sử dụng bộ điều khiển để quay một vòng 90 độ ngược với chiều mở thì đĩa van trở về trạng thái vuông góc với đường ống từ đó thì van được đóng một cách hoàn toàn

Còn đối với việc điều tiết dòng chảy đi qua thì người vận hành mở đĩa van theo nhiều các góc độ khác nhau tương ứng với lưu lượng của dòng chảy cũng như là áp suất đi qua sao cho thích hợp nhất đối với nhu cầu vận hành

Tại sao nên lựa chọn van bướm

Đối với các dòng van bướm thì khi sử dụng nó bên trong hệ thống đường ống của chúng ta mang lại nhiều ưu điểm nổi bật mà không phải dòng van nào cũng có thể có được như là:

• So với các dòng van khác thì van bướm có kích thước nhỏ gọn hơn từ đó giúp tiết kiệm không gian tại vị trí lắp đặt
• Khả năng vận hành một cách vô cùng hiệu quả với độ kín khít cao trong quá trình làm việc
• Có nhiều các biến thể khác nhau thích hợp đối với nhiều các môi tường làm việc khác nhau
• Sử dụng kết nối bằng mặt bích giúp cho việc lắp đặt van được diễn ra một cách vô cùng dễ dàng đặc biệt là đối với các hệ thống đường ống công nghiệp với kích thước đường ống lớn
• Sử dụng nhiều các bộ điều khiển khác nhau từ các bộ điều khiển cơ đến các bộ điều khiển tự động giúp cho việc vận hành đối với dòng van này được diễn ra một cách đa dạng và dễ dàng
• Khả năng điều khiển dòng chảy đi qua một cách vô cùng linh hoạt với việc điều tiết dòng chảy đi qua một cách tương đối hiệu quả
• Có giá thành tương đối tốt từ đó giúp cho việc tiếp cận và sử dụng đối với dòng van này được diễn ra một cách tương đối dễ dàng
• Làm việc một cách vô cùng hiệu quả và bền bỉ trong hệ thống đường ống của chúng ta với tuổi thọ vận hành vô cùng dài

Tuy nhiên thì bên cạnh những điểm mạnh trên thì dòng van này vẫn còn tồn tại một số hạn chế như là:

• Dòng van này không thích hợp đối với những môi trường làm việc có áp suất vận hành ở mức quá cao vì có thể gây ra tình trạng rò rỉ
• Khả năng điều tiết dòng chảy đi qua kém hiệu quả hơn so với các dòng van khác như là van cầu, van bi

Ứng dụng công nghiệp của dòng van bướm

Hiện nay thì đối với dòng van bướm thì nó được ứng dụng một cách vô cùng phổ biến và rộng rãi trong nhiều các lĩnh vực khác nhau nổi bật nhất có thể kể đến như là:

• Trong các hệ thống đường ống dẫn nước trong các nhà máy nước, hệ thống xử lý nước thải
• Trong các hệ thống khai thác và lọc hóa dầu khí
• Trong các nhà máy năng lượng như là các nhà máy nhiệt điện, thủy điện
• Trong các hệ thống PCCC, điều hòa và lưu thông không khí
• Trong các nhà máy công nghiệp với nhiều các hệ thống đường ống hóa chất ăn mòn khác nhau
• Trong các nhà máy sản xuất và chế biến thực phẩm, dược phẩm và sản xuất đồ uống

Và bên cạnh những ứng dụng nổi bật kể trên thì van bướm còn được ứng dụng và sử dụng một cách vô cùng phổ biến và rộng rãi trong rất nhiều các lĩnh vực khác nữa

Phân loại van bướm

Đối với các dòng van bướm thì hiện nay nó được chia làm nhiều các dòng khác nhau với từng dòng thích hợp đối với nhiều các vị trí lắp đặt cũng như là nhiều các nhu cầu vận hành khác nhau và phổ biến nhất chúng ta có thể kể đến như là:

Phân loại theo chất liệu van bướm

Van bướm gang

Đây là dòng van cánh bướm với phần thân của van được làm hoàn toàn bằng chất liệu là gang từ đó giúp cho nó có thể làm việc được ở trong nhiều các môi trường có áp suất và nhiệt độ vận hành lớn khác nhau. Bên cạnh đó thì nó còn được sơn bên ngoài bằng một lớp sơn epoxy giúp cho van có thể làm việc được ở trong nhiều các môi trường hóa chất oxy hóa và ăn mòn khác nhau

Bên cạnh đó thì giá thành của dòng van bướm này cũng tương đối tốt hơn so với các chất liệu kim loại khác từ đó giúp cho việc tiếp cận và sử dụng nó được diễn ra một cách dễ dàng hơn

Có thể bạn quan tâm >>> van bướm gang

Van bướm thép

Đối với các dòng van bướm thép thì nó có phần thân được làm hoàn toàn bằng chất liệu chính đó chính là thép từ đó giúp cho nó có thể làm việc được ở trong các môi trường có nhiệt độ cũng như là áp suất vô cùng lớn thích hợp đối với các hệ thống đường ống công nghiệp

Van bướm inox

Với chất liệu cấu thành van được làm hoàn toàn bằng các chất liệu inox cao cấp như là inox 304, inox 316 từ đó giúp cho van có thể làm việc được ở trong nhiều các môi trường làm việc khắc nhiệt khác nhau như là các môi trường có áp suất và nhiệt độ vận hành cao cũng như là các môi trường hóa chất, nước biển với tính oxy hóa cũng như là ăn mòn vô cùng cao

Bên cạnh đó thì nó còn có biến thể inox vi sinh có độ bóng và đặc tính chống bám vô cùng lớn nên nó thường được ứng dụng trong các môi trường đặc thù cần đến độ an toàn cũng như là đặc tính vi sinh vô cùng cao như là trong các nhà máy chế biến thực phẩm, dược phẩm, …

Van bướm nhựa

Dòng van này có toàn bộ phần van được làm hoàn toàn bằng chất liệu nhựa từ đó giúp cho nó có khả năng chống chịu ăn mòn và oxy hóa vô cùng tốt trong nhiều các môi trường háo chất khác nhau

Tuy nhiên thì nó thường chỉ làm việc được ở trong điều kiện làm việc với áp suất và nhiệt độ làm việc chỉ ở mức trung bình thấp và không thích hợp đối với các môi trường có áp suất và nhiệt độ làm việc cao

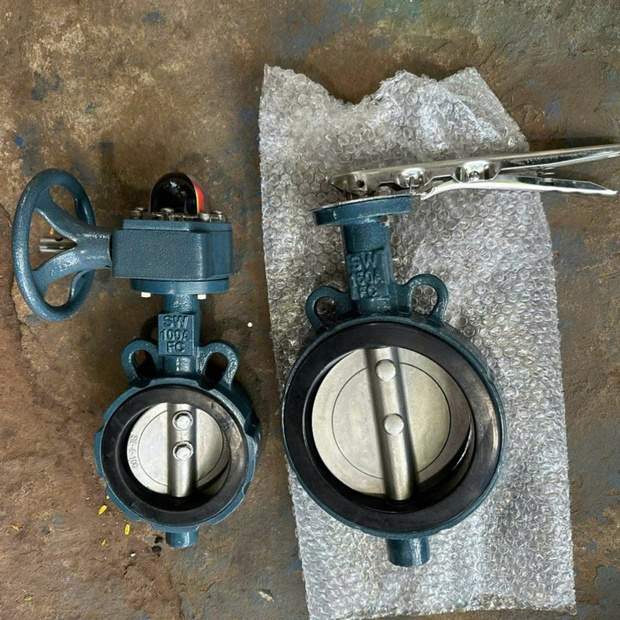

Phân loại theo bộ điều khiển

Van bướm điều khiển tay gạt

Đối với dạng điều khiển tay gạt thì dòng van này nó cho phép người vận hành có thể điều khiển được trạng thái làm việc một cách vô cùng dễ dàng và nhanh chóng với góc điều khiển chỉ từ 90 độ. Bên cạnh đó thì nó còn có kích thước nhỏ và giá thành rẻ nên giúp cho việc tiếp cận và sử dụng đối với bộ điều khiển này được diễn ra một cách vô cùng dễ dàng

Tuy nhiên thì đối với dạng điều khiển này thì nó thường thích hợp đối với các dòng van có kích thước từ nhỏ đến trung bình vì đối với các dòng van lớn thì lực để có thể điều khiển van thông qua bộ điều khiển này là vô cùng lớn

Van bướm điều khiển tay quay

Đây là dạng điều khiển sử dụng hộp số và thông qua chuyển động quay của bộ điều khiển tay quay để vận hành van, qua đó thì nó rất thích hợp đối với các hệ thống đường ống có nhiều các kích thước khác nhau mà không cần đến lực quá lớn trong quá trình vận hành

Tuy nhiên thì việc điều khiển đối với bộ điều khiển này tốn tương đối nhiều thời gian cũng như là công sức của người vận hành

Van bướm điều khiển điện

Để khắc phục nhược điểm của hai dòng bộ điều khiển trên thì chúng ta biết đến với bộ điều khiển tự động đó chính là bộ điều khiển điện với khả năng vận hành van một cách vô cùng nhanh chóng với độ chính xác cao trong quá trình làm việc

Bên cạnh đó thì với việc sử dụng điện để vận hành giúp cho người sử dụng có thể điều khiển van ở rất nhiều các vị trí làm việc khác nhau đem lại tính thuận tiện vô cùng lớn và đặc biệt là nó rất thích hợp đối với các hệ thống đường ống tự động hóa

Xem thêm >>>> Van bướm điều khiển điện

Van bướm điều khiển khí nén

Với việc sử dụng bộ điều khiển để vận hành van từ đó cho phép người vận hành có thể điều khiển van một cách vô cùng nhanh chóng với thời gian chỉ từ 1 đến vài giây, bên cạnh đó thì nó còn có kích thước tương đối nhỏ gọn và giá thành rẻ hơn so với bộ điều khiển điện nên giúp cho việc tiếp cận và sử dụng nó được diễn ra một cách dễ dàng hơn

Tuy nhiên thì đối với bộ điều khiển này cần đến nguồn khí nén để vận hành cũng như là có độ chính xác trong quá trình vận hành kém hơn so với bộ điều khiển điện

Hướng dẫn lựa chọn van bướm

Để có thể lựa chọn được dòng van bướm thích hợp nhất đối với hệ thống đường ống của chúng ta thì người sử dụng cần lựa chọn dựa trên những tiêu chí sau:

• Lựa chọn chất liệu cấu thành van thích hợp nhất đối với môi trường làm việc của nó trong hệ thống đường ống của chúng ta
• Đảm bảo rằng dãi nhiệt độ và áp suất vận hành của van thích hợp đối với nhiệt độ và áp suất tại vị trí làm việc
• Cần lựa chọn các dòng van có kích thước cũng như là dạng kết nối thích hợp đối với hệ thống đường ống của chúng ta tại vị trí lắp đặt
• Lựa chọn bộ điều khiển của van thích hợp nhất đối với nhu cầu vận hành của người sử dụng cũng như là hệ thống của chúng ta
• Đối với các dạng kết nối là tiêu chuẩn mặt bích thì người vận hành cần lựa chọn tiêu chuẩn mặt bích của van thích hợp đối với tiêu chuẩn mặt bích của hệ thống đường ống tại vị trí lắp đặt
• Nên lựa chọn các dòng van bướm chính hãng được phân phối bởi những đơn vị cung cấp uy tín để có những sản phẩm chất lượng cao hoạt động hiệu quả với tuổi thọ luôn ở mức cao nhất

Phương pháp lắp đặt van bướm

Việc lắp đặt van bướm là một công tác vô cùng quan trọng ảnh hưởng lớn đến chất lượng vận hành của nó trong hệ thống đường ống của chúng ta và để có thể lắp đặt một cách chính xác nhất thì người vận hành cần tiến hành lắp đặt chính xác theo các bước như sau:

• Đầu tiên chúng ta cần xác định được vị trí lắp đặt của nó trong hệ thống đường ống của chúng ta sao cho van khi được lắp đặt vào vị trí đó thì độ hiệu quả mà nó mang lại ở mức cao nhất
• Kiểm tra dòng van cánh bướm lựa chọn đã thích hợp đối với vị trí lắp đặt hay chưa cũng như là có những bất thường gì không trước khi tiến hành lắp đặt
• Vệ sinh van cũng như là bề mặt kết nối để quá trình lắp đặt được diễn ra một cách dễ dàng nhất tránh các tạp chất không đáng có ảnh hưởng xấu đến chất lượng của mối nối
• Mở van ở một góc khoảng 45 độ sau đó tiến hành kết nối van vào hệ thống đường ống để tránh tình trạng cong vênh đĩa van do quá trình siết đai ốc gây ra
• Đối với các dòng van điều khiển thì chúng ta cần đấu nối các nguồn năng lượng để vận hành như là khí nén hoặc điện
• Cuối cùng sau khi tiến hành lắp đặt hoàn tất thì người sử dụng cần vận hành thử hệ thống đường ống xem van có làm việc một cách hiệu quả không trước khi đưa vào sử dụng bên trong hệ thống đường ống của chúng ta

Kết luận

Van bướm là một dòng van chuyên được sử dụng trong công nghiệp và đóng một vai trò vô cùng quan trọng hiện nay và là một giải pháp hiệu quả giúp cho việc điều khiển dòng chảy đi qua được vô cùng hiệu quả với độ kín khít cao trong quá trình làm việc

Và hy vọng thông qua bài viết trên của XNK HT sẽ giúp cho bạn đọc có thể hiểu rõ hơn về dòng van này từ đó có thể đưa ra được những sự lựa chọn thích hợp nhất đối với hệ thống đường ống của chúng ta
