Cách lắp đặt van bi điều khiển điện
Nói về dòng van bi điều khiển điện chúng ta có thể liên tưởng đến nó như một dòng van đa di năng có thể tự đóng mở hoặc tự điều chỉnh lưu lượng dòng chảy qua van bạn mong muốn một cách chính xác mà không cần phải dùng đến bất kỳ sức lực nào từ con người.
Có thể thấy nó là một sản phẩm hiện đại hóa được tạo ra nhằm tiết kiệm sức lực và thời gian cho người dùng một cách đáng kể. Với việc sử dụng dòng diện để tác động vào các thiết bị của hệ thống giúp cho nó có thể áp dụng được trong nhiều hệ thống công nghiệp từ lớn nhỏ khác nhau.
Hiện nay, van bi điều khiển điện đang là một sản phẩm khá nổi trội trong giới công nghiệp được rất nhiều người biết đến và tin tưởng sử dụng, nhưng không phải mua về là sử dụng ngay được mà nó còn phải trải qua bước lắp đặt vô cùng tỉ mỉ và chắn chắn thì mới giúp cho toàn bộ hệ thống có thể làm việc một cách chính xác và nhanh chóng nhất.
Vậy, để tìm hiểu về các cách lắp đặt van bi điều khiển điện sao cho chuẩn xác nhất, xin mời các bạn và quý khách hàng cùng theo dõi bài viết dưới đây của chúng tôi sẽ phân tích chi tiết nhất cho các bạn về từng quy trình lắp đặt của dòng sản phẩm van bi điều khiển điện này nhé!

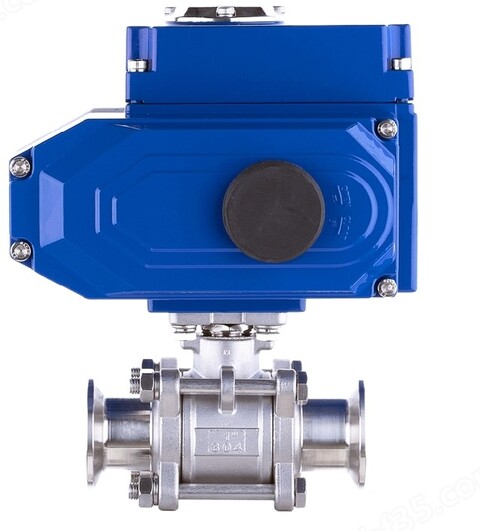

Giới thiệu sơ qua về sản phẩm van bi điều khiển điện
Van bi điều khiển điện là thiết bị tự động hóa sử dụng bộ truyền động điện để điều khiển bi van xoay, giúp đóng/mở hoặc điều chỉnh lưu lượng dòng chảy trong đường ống. Với thiết kế hiện đại và khả năng hoạt động ổn định, van bi điều khiển điện mang lại hiệu quả cao trong việc tối ưu hóa quá trình vận hành của hệ thống.
Sản phẩm này bao gồm hai phần chính: thân van bi, thường được làm từ các vật liệu bền như inox, đồng, gang hoặc nhựa, đảm bảo chịu được áp lực và nhiệt độ cao; và bộ truyền động điện có khả năng hoạt động linh hoạt với các nguồn điện phổ biến như 24V DC, 220V AC, hoặc 38V AC. Bộ điều khiển còn được tích hợp các tính năng như chống quá tải, chống nước (IP65, IP67), và có thể điều khiển ON/OFF hoặc điều chỉnh theo tín hiệu 4-20mA.
Van bi điều khiện điện phù hợp với nhiều loại lưu chất khác nhau như nước, khí, dầu và hóa chất, nên được ứng dụng rộng rãi trong các ngành công nghiệp xử lý nước, dầu khí, sản xuất thực phẩm và hệ thống HVAC. Với khả năng tự động hóa, sản phẩm không chỉ giúp giảm thiểu thao tác thủ công mà còn đảm bảo an toàn, chính xác và tiết kiệm chi phí bảo trì lâu dài.
Những lợi ích khi sử dụng van bi điều khiển điện
Sử dụng van bi mang lại nhiều lợi ích nổi bật, giúp nó trở thành một trong những lựa chọn phổ biến trong các hệ thống công nghiệp và dân dụng. Dưới đây là các lợi ích chính:
1 . Đóng mở nhanh chóng:
- Van bi có khả năng xoay 90 độ để đóng/mở hoàn toàn, giúp tiết kiệm thời gian vận hành.
- Hoạt động trơn tru, ít bị kẹt, phù hợp với các ứng dụng yêu cầu thao tác nhanh.
2 . Khả năng kín tuyệt đối:
- Bị ép chặt vào gioăng làm kín, đảm bảo không rò rỉ lưu chất, kể cả khi áp suất cao.
- Đặc biệt hữu ích trong các ứng dụng yêu cầu độ kín cao như dầu khí, hóa chất và nước.
3 . Bền bỉ, tuổi thọ cao:
- Thiết kế đơn giản với ít chi tiết chuyển động, giảm thiểu hao mòn.
- Vật liệu như inox, đồng, hoặc nhựa giúp chống ăn mòn tốt, tăng độ bền trong môi trường khắc nghiệt.
4 . Đa dạng kích thước và vật liệu:
- Có nhiều loại van bi phù hợp với các kích thường đường ống từ nhỏ (DN15) đến lớn (DN300+).
- Đa dạng vật liệu như gang, inox, đồng, nhựa, phù hợp với nước, hơi, khí nén, hóa chất, hoặc dầu nóng.
5 . Khả năng điều chỉnh lưu lượng tốt:
- Ngoài chức năng đóng/mở, van bi còn có thể điều chỉnh lưu lượng dòng chảy một cách ổn định, nhất là khi sử dụng bộ điều khiển tự động (điện hoặc khí nén).
6 . Dễ dàng lắp đặt và bảo trì:
- Thiết kế gọn nhẹ, dễ dàng kết nối với các kiểu đường ống như ren, mặt bích, hoặc clamp.
- Cấu tạo đơn giản, dễ vệ sinh và thay thế linh kiện khi cần thiết.
7 . Tính linh hoạt cao:
- Van bi có thể được vận hành bằng tay (tay gạt, tay quay) hoặc tự động (điều khiển điện, khí nén), đáp ứng mọi yêu cầu vận hành.
- Hoạt động tốt trong các môi trường nhiệt độ và áp suất khác nhau.
8 . Tính kinh tế:
- So với các loại van khác như van cầu hoặc van cổng, van bi thường có giá thành thấp hơn ở cùng kích thước và áp suất làm việc.
- Tiết kiệm chi phí bảo trì và vận hành nhờ tuổi thọ dài và ít bị rò rỉ.
Ứng dụng của van bi điều khiển điện
Van bi điều khiển điện có nhiều ứng dụng trong các ngành công nghiệp, bao gồm:
- Ngành công nghiệp nước: Điều khiển lưu lượng nước trong các hệ thống cấp thoát nước và xử lý nước thải.
- Ngành dầu khí: Dùng trong hệ thống vận chuyển dầu khí, đảm bảo kín khít và chống ăn mòn.
- Ngành hóa chất: Kiểm soát dòng chảy trong các nhà máy sản xuất hóa chất, nơi yêu cầu độ bền và khả năng chống ăn mòn.
- Ngành thực phẩm và dược phẩm: Tự động hóa quy trình đóng/mở van trong sản xuất thực phẩm, dược phẩm, đảm bảo vệ sinh và chính xác.
- Ngành năng lượng: Ứng dụng trong các hệ thống nhà máy điện, kiểm soát dòng chảy của hơi nước, khí, hoặc nước làm mát.
Van bi điều khiển điện giúp tăng cường tự động hóa, hiệu quả và giảm thiểu sự can thiệp của con người trong các quy trình công nghiệp.
Hướng dẫn chi tiết cách lắp đặt van bi điều khiển điện chính xác
Lắp đặt van bi điều khiển điện đúng cách là bước quan trọng để đảm bảo thiết bị hoạt động ổn định, bền bỉ và an toàn trong hệ thống. Dưới đây là hướng dẫn chi tiết với giải thích rõ ràng từng bước để bạn thực hiện một cách hiệu quả.
1 . Chuẩn bị trước khi lắp đặt
a . Kiểm tra thiết bị trước khi lắp
Van bi và bộ điều khiển điện:
- Đảm bảo không có vết nứt, méo mó hay hư hỏng trong quá trình vận chuyển.
- Kiểm tra tem nhãn, thông số kỹ thuật (điện áp, mô-men xoắn, kích thước) để chắc chắn rằng thiết bị phù hợp với hệ thống đường ống và nguồn điện.
Phụ kiện đi kèm:
- Đối với van bi mặt bích, kiểm tra các gioăng làm kín, bu lông, đai ốc.
- Với van bi ren, cần chuẩn bị băng keo lụa hoặc chất làm kín ren.
b . Kiểm tra và vệ sinh hệ thống đường ống
- Loại bỏ bụi bẩn, vặn bã, mảnh vỡ bên trong đường ống vì chúng có thể gây trầy xước bề mặt bi van hoặc cản trở quá trình đóng/mở.
- Kiểm tra đầu nối đường ống phải sạch, bằng phẳng và không bị biến dạng.
c . Chuẩn bị dụng cụ cần thiết
- Dụng cụ cờ lê, mỏ lết (phù hợp với kích thước của bu lông hoặc ren).
- Đồng hồ đo áp suất (nếu cần kiểm tra áp lực hệ thống sau lắp đặt).
2 . Tiến hành lắp đặt van bi điều khiển điện
a . Lắp thân van vào đường ống
Với van bi điều khiển điện nối ren: Băng keo lụa: Quấn băng keo quanh ren (2-3 vòng) để tăng độ kín và tránh rò rỉ.
Vặn van vào đường ống:
- Ban đầu vặn bằng tay cho đến khi chắc chắn.
- Sau đó dùng cơ lê siết thêm nhưng không siết quá chặt để tránh làm hỏng ren hoặc biến dạng.
Với van bi điều khiển điện mặt bích: Gioăng làm kín: Đặt gioăng đúng vị trí giữa hai mặt bích.
Lắp bu lông bà đai ốc:
- Siết bu lông theo hình chéo (thứ tự chữ X) để lực đều trên toàn bộ mặt bích.
- Kiểm tra lực siết không quá lỏng hoặc quá căng để đảm bảo độ kín.
b . Gắn bộ điều khiển điện lên thân van
Nếu bộ điều khiển chưa được lắp sẵn, cần thực hiện như sau:
- Khớp trục: Lắp trục bộ điều khiển điện vào trục van bi sao cho khớp hoàn toàn.
- Cố định: Dùng bu lông siết chặt bộ điều khiển vào thân van.
Lưu ý: Đảm bảo bộ điều khiển được gắn đúng chiều (thường là hướng lên trên) để tránh nước hoặc bụi bẩn xâm nhập.
c . Kết nối điện cho bộ điều khiển
Đấu dây nguồn:
- Làm theo sơ đồ kết nối từ nhà sản xuất (thường in trong hộp điều khiển).
- Đấu dây theo thứ tự đúng: nguồn cấp (L,N). dây tiếp đất (nếu có), và tín hiệu điều khiển (nếu dùng loại điều chỉnh tuyến tính).
Kiểm tra điện áp:
- Đảm bảo nguồn điện cấp (24V DC, 220V AC, hoặc 380V AC) đúng với yêu cầu của bộ điều khiển.
3 . Kiểm tra và hiệu chỉnh sau khi lắp đặt
a . Thử nghiệm vận hành
Cấp điện cho bộ điều khiển điện, tiến hành mở và đóng van:
- Kiểm tra góc xoay 90 độ (hoặc theo thiết kế).
- Lắng nghe xem có tiếng ồn bất thường từ bộ điều khiển không.
Đối với van điều khiển tuyến tính (modulating):
- Cấp tín hiệu điều khiển 4-20mA hoặc 0-10V để kiểm tra khả năng điều chỉnh lưu lượng.
b . Kiểm tra độ kín của hệ thống
Chạy thử lưu chất qua đường ống với áp suất làm việc tối đa.
Quan sát các điểm nối (ren, mặt bích, gioăng) để đảm bảo không có rò rỉ.
c . Căn chỉnh vị trí ban đầu
Nếu van bi điều khiển điện đóng mở không đúng vị trí, cần điều chỉnh công tắc hành trình (limit switch) trong bộ điều khiển để đồng bộ hóa góc xoay với trục van.
4 . Lưu ý trong quá trình lắp đặt van bi điều khiển điện
a . Hướng lắp đặt
- Nên lắp bộ điều khiển điện hướng lên trên để tránh nước hoặc bụi xâm nhập, đặc biệt nếu sử dụng trong môi trường ngoài trời.
- Tránh lắp van ở vị trí thấp hơn đường ống (để giảm nguy cơ tích tụ chất bẩn ở thân van).
b . Đảm bảo an toàn
- Ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào trên bộ điều khiển.
- Nếu sử dụng trong môi trường có độ ẩm cao, hãy kiểm tra lớp chống nước (IP65, IP67) của bộ điều khiển để đảm bảo thiết bị an toàn.
c. Bảo trì định kỳ
- Kiểm tra và vệ sinh van định kỳ (3-6 tháng/lần) để đảm bảo hoạt động ổn định và tăng tuổi thọ.
Kết luận: Việc lắp đặt van bi điều khiển điện đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn kéo dài tuổi thọ và giảm chi phí vận hành. Nếu gắp khó khăn trong quá trình lắp đặt hoặc cần hỗ trợ kỹ thuật, bạn nên liên hệ với nhà cung cấp hoặc đội ngũ kỹ thuật chuyên nghiệp.
Cách đấu nối bảng mạch cho bộ điều khiển điện
Hướng dẫn cách đấu dây bảng mạch cho bộ điều khiển điện của van bi điều khiển điện cần thực hiện chính xác để đảm bảo thiết bị hoạt động an toàn và ổn định. Dưới đây là các bước chi tiết:
1 . Chuẩn bị trước khi đấu dây
a . Kiểm tra thiết bị và tài liệu
Xem kỹ sơ đồ đấu dây được cung cấp bởi nhà sản xuất (thường in trong nắp hộp điều khiển hoặc đi kèm tài liệu hướng dẫn).
Kiểm tra thông số nguồn điện của bộ điều khiển (24V DC, 220V AC, hoặc 380V AC) để chọn nguồn cấp phù hợp.
b . Chuẩn bị dụng cụ và dây điện
Dụng cụ cần thiết: tua vít, kìm bấm dây, đồng hồ đo điện.
Sử dụng dây điện đúng tiêu chuẩn, có khả năng chịu tải phù hợp với dòng điện của thiết bị.
c . Kiểm tra nguồn điện
Ngắt nguồn điện trước khi thực hiện đấu dây để đảm bảo an toàn.
2 . Cách đấu dây bảng mạch cho các loại bộ điều khiển điện
a . Với bộ điều khiển điện On/OFF (loại cơ bản)
Bộ điều khiển điện ON/OFF chỉ có hai trạng thái: đóng (Close) và mở (Open).
–Sơ đồ đấu dây cơ bản:
Dây nguồn (Power):
- L (Phase): Dây pha (220V hoặc 24V).
- N (Neutral): Dây trung tính.
Tín hiệu điều khiển:
- Open: Cấp tín hiệu để mở van.
- Close: Cấp tín hiệu để đóng van.
–Quy trình đấu dây:
- Đấu dây nguồn: Nối dây nguồn L và N từ nguồn cấp vào bảng mạch theo sơ đồ.
- Đấu dây tín hiệu: Nối dây tín hiệu điều khiển từ bộ điều khiển tới bảng điều khiển trung tâm hoặc công tắc vận hành.
- Kiểm tra: Cấp nguồn và kiểm tra tín hiệu bằng cách cấp lệnh “Open” và “Close” để đảm bảo van hoạt động đúng.

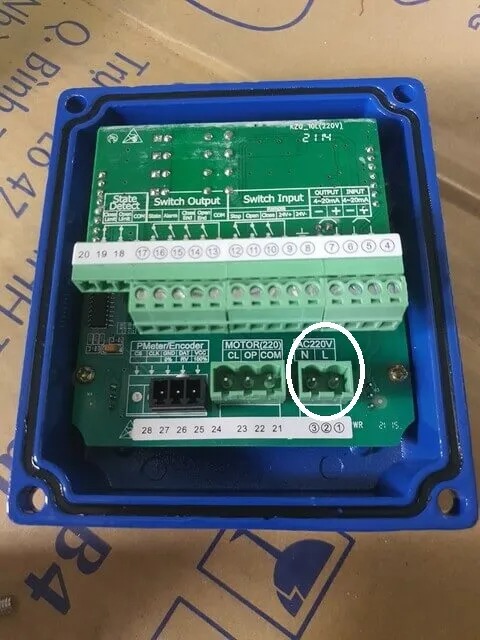

b . Với bộ điều khiển điện tuyến tính (Modulating)
Bộ điều khiển tuyến tính có khả năng điều chỉnh góc mở theo tín hiệu analog (4-20 mA hoặc 0-10V).
-Sơ đồ đấu dây cơ bản:
Dây nguồn (Power):
- L (Phase) và N (Neutral): Tương tự loại ON/OFF
Tín hiệu điều khiển (Signal):
- +Signal: Tín hiệu điều khiển dương (4-20 mA hoặc 0-10V).
- -Signail: Tín hiệu điều khiển âm hoặc dây mát.
Tín hiệu phản hồi (Feedback):
- +Feedback: Tín hiệu phản hồi dương từ bộ điều khiển.
- -Feedback: Tín hiệu phản hồi âm từ bộ điều khiển.
-Quy trình đấy dây:
Đấu dây nguồn:
- Nối dây nguồn L và N theo sơ đồ:
Đấu dây tín hiệu điều khiển:
- Nối dây tín hiệu từ bộ điều khiển trung tâm tới các cổng +Signal và -Signal trên bảng mạch.
Đấu dây phản hổi (nếu cần):
- Nối dây tín hiệu phản hồi từ bộ điều khiển tới trung tâm giám sát thông qua các cổng +Feedback và -Feedback.
Kiểm tra:
- Cấp nguồn và kiểm tra tín hiệu điều khiển để điều chỉnh góc mở van, đồng thời kiểm tra tín hiệu phản hồi từ van.
3 . Một số lưu ý quan trọng khi đấu dây
An toàn là ưu tiên hàng đầu:
- Luôn ngắt nguồn trước khi thực hiện đấu dây.
- Đảm bảo dây điện được cách điện tốt, tránh rò rỉ.
Kiểm tra đúng nguồn điện:
- Nguồn cấp sai điện áp có thể gây cháy hỏng bộ điều khiển.
- Với bộ điều khiển 3 pha (380V), cần đảm bảo thứ tự pha đúng.
Đấu nối chặt chẽ, chắc chắn:
- Sử dụng tua vít siết chặt các cọc đấu dây để tránh tình trạng lỏng lẻo, gây chập cháy hoặc mất tín hiệu.
Sử dụng dây tín hiệu chất lượng cao:
- Với tín hiệu analog (4-20mA hoặc 0-10V), dây dẫn cần có lớp chống nhiễu để đảm bảo tín hiệu ổn định.
Kiểm tra sau khi đấu dây:
- Dùng đồng hồ đo điện để kiểm tra đúng vị trí đấu nối.
- Kiểm tra vận hành thực tế, đảm bảo van hoạt động đúng theo lệnh.
4 . Lời khuyên khi lắp đặt
Nếu bạn không quen với việc đấu dây bảng mạch hoặc hệ thống điện, nên tham khảo ý kiến chuyên gia hoặc kỹ thuật viên để đảm bảo an toàn và đúng kỹ thuật. Nhà cung cấp hoặc tài liệu hướng dẫn sản phẩm cũng là nguồn thông tin quan trọng để thực hiện chính xác.
