Cặp nhiệt điện

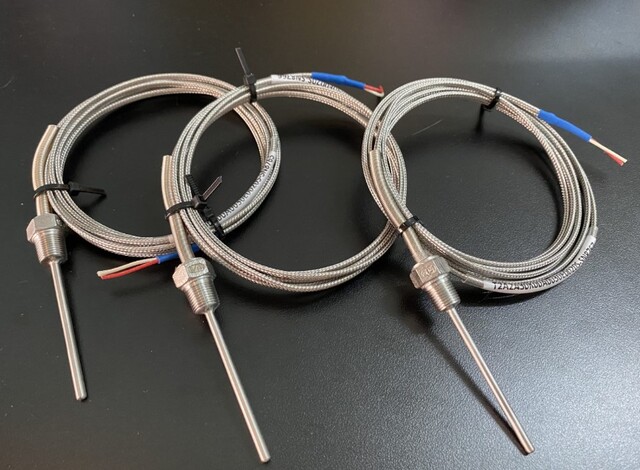

Cặp nhiệt điện là gì
Cặp nhiệt điện được biết đến là một thiết bị được sử dụng để đo lường nhiệt độ được sử dụng một cách vô cùng rộng rãi và phổ biến hiện nay trong nhiều các lĩnh vực trong đời sống hiện nay như là trong các ngành sản xuất công nghiệp, điện tử và khoa học
Đặc biệt là đối với dòng thiết bị cặp nhiệt điện thì nó có thể đo lường được nhiệt độ ở nhiều các dãi nhiệt độ làm việc khác nhau từ vài độ C cho đến vài ngàn độ C mà các dòng đồng hồ, các thiết bị đo nhiệt độ khác khó mà có thể đo lường được
Cấu tạo và nguyên lý làm việc của cặp nhiệt điện

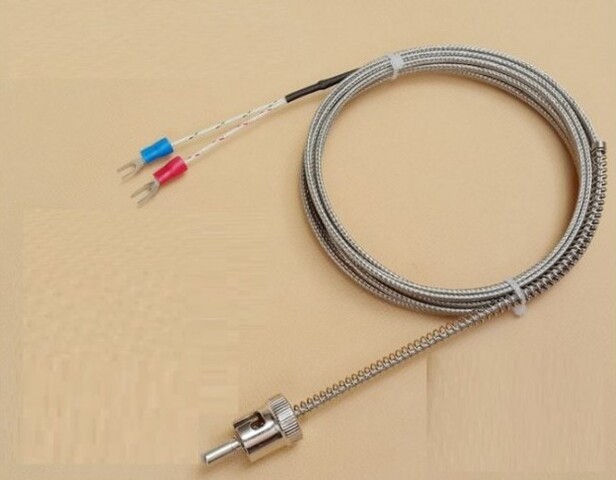

Cấu tạo chi tiết của cặp nhiệt điện
Cặp nhiệt điện có một thiết kế tương đối là nhỏ gọn bao gồm các bộ phận chính như sau:
- Hai dây kim loại: hai dây kim loại được làm bằng nhiều các vật liệu khác nhau thùy theo từng dòng của nó với chức năng chính của nó đó chính là khi hai dây được nối lại thì sự chênh lệch về nhiệt độ giữa hai đầu sẽ tạo ra một điện áp với dòng điện áp này sẽ tỉ lệ thuận với tỉ lệ thuận với biên độ nhiệt độ giữa hai mối nối và được sử dụng để tính toán nhiệt độ
- Mối nối nóng: đây là bộ phận kim loại được sử dụng để tiếp xúc trực tiếp với môi trường cần đo lường nhiệt độ và nó sẽ tạo ra dòng điện áp tương ứng với môi trường đó
- Mối nối lạnh: mối nối này được kết nối với thiết bị đo và được sử dụng như là một công cụ để tham chiếu nhiệt độ chênh lệch giữa hai đầu nóng và lạnh
- Vỏ bảo vệ: dây là bộ phận được sử dụng để bảo vệ các chi tiết bên tỏng của một cặp nhiệt điện và nó thường được làm bằng chất liệu chính đó chính là hợp kim của nhôm với khả năng chống chịu với nhiều các môi tường làm việc khắc nhiệt khác nhau
- Đầu nối tín hiệu: đầu nối này là bộ phận kết nối cặp nhiệt điện với các thiết bị đo nhiệt độ để biến đổi nó thành thông tin nhiệt độ cần đo
Nguyên lý làm việc của cặp nhiệt điện
Về mặt nguyên lý làm việc thì cặp nhiệt điện hoạt động hoàn toàn dựa trên hiện tượng hiệu ứng điện nhiệt hiệu ứng này được diễn ra khi hai chất liệu kim loại khác nhau được kết nối với nhau tại một đầu và với các nhiệt độ khác nhau tại kết nối này thì một dòng điện áp sẽ xuất hiện và cặp nhiệt điện sẽ sử dụng dòng điện áp đó để đo lường nhiệt độ tại vị trí cần đo
Phân loại cặp nhiệt điện
Hiện nay thì đối với dòng thiết bị điện tử cặp nhiệt điện thì nó được phân thành nhiều các dòng khác nhau với từng dòng thì nó thích hợp với nhiều các vị trí làm việc khác nhau và phổ biến nhất chúng ta có thể kể đến như là:
Cặp nhiệt điện loại k
Đối với dòng này thì nó có hai đầu dây được làm bằng chất liệu đó chính là Chromel (Ni-Cr) và Alumel (Ni-Al) thường được sử dụng ở các vị trí với dãi đo từ -200°C đến 1260°C
Từ đó giúp cho nó là dòng thiết bị cặp điện nhiệt chuyên được sử dụng trong lĩnh vực công nghiệp cũng như là các ngành nghề lĩnh vực mà có nhiệt độ vô cùng khắc nhiệt mà cá dòng thiết bị thông thường khác khó mà có thể đo lường được
Cặp nhiệt điện loại J
Đây là dòng cặp nhiệt điện sử dụng cặp dây được làm bằng chất liệu đó chính là sắt (Iron) và Constantan (Cu-Ni) với dãi nhiệt độ vận hành ở trong khoảng là từ -40°C đến 750°C
Từ đó giúp cho nó là dòng cặp nhiệt điện chuyên được sử dụng trong các ứng dụng có nhiệt độ làm việc chỉ ở mức trung bình cao và không quá cao trong quá trình làm việc
Tuy nhiên thì đối với dòng này thì do nó được làm bằng chất liệu chính đó chính là thép nên là nó khó mà có thể làm việc được ở trong môi trường có độ ẩm cao với đặc tính ăn mòn vô cùng lớn
Cặp nhiệt điện loại T
Đối với dòng thiết bị này thì nó chuyên được sử dụng để đo lường nhiệt độ thấp với dãi nhiệt độ đo lường từ -250°C đến 400°C và có hai đầu dây được làm bằng chất liệu chính đó là Đồng (Copper) và Constantan (Cu-Ni)
Từ đó giúp cho nó được biết đến là dòng thiết bị đo lường chuyên được sử dụng trong môi trường có nhiệt độ thấp như là trong lĩnh vực đông lạnh hoặc là các vị trí làm việc cần đến nhiệt độ cực thấp trong quá trình làm việc
Cặp Nhiệt Điện Loại S, R, B
Đây được biết đến là dòng cặp nhiệt điện có dãi đo lường cao nhất với nhiệt độ mà nó đo lường được có thể lên đến 1700 độ C với hai đầu dây được làm bằng chất liệu chính đó là Platinum (Pt) và hợp kim của Platinum-Rhodium
Chính vì như vậy nên nó được biết đến là dòng thiết bị chuyên được sử dụng để đo lường trong các ngành công nghiệp cần đến nhiệt độ vô cùng cao trong quá trình làm việc như là luyện kim, …
Những ưu và nhược điểm của dòng thiết bị cặp nhiệt điện
Những ưu điểm nổi bật
Việc sử dụng cặp nhiệt điện mang lại rất nhiều những ưu điểm nổi bật cho người sử dụng cũng như là hệ thống của chúng ta mà các dòng thiết bị khác khó mà có thể có được như là:
- Có phạm vi đo lớn hơn rất nhiều lên đến vài nghìn độ c
- Khả năng đo lường một cách vô cùng nhanh chóng và chính xác với các thông số được cập nhật một cách kịp thời
- Có kích thước tương đối nhỏ gọn tốn tít diện tích và không gian tại vị trí lắp đặt
- Có kết cấu tương đối đơn giản dễ dàng lắp đặt và sử dụng cở nhiều các vị trí làm việc khác nhau
- Có thể đo lường một cách vô cùng chính xác và hiệu quả trong nhiều các môi trường làm việc khác nhau
- Có giá thành tương đối hợp lý giúp cho công tác tiếp cận và sử dụng đối với dòng thiết bị này được diễn ra một cách dễ dàng hơn
Nhược điểm còn hạn chế
Tuy nhiên thì bên cạnh đó thì dòng thiết bị đo lường này vẫn còn tồn tại một số điểm còn hạn chế như là:
- Khả năng đo lường với độ chính xác có phần thấp hơn đôi chút khi so sánh với các dòng đồng hồ đo lường nhiệt độ khác
- Khi làm việc trong môi trường điện từ thì đồng hồ có thể dẫn đến nhiều các tình trạng nhiễu không đáng có có thể sảy ra
- Cần hiệu chỉnh một cách thường xuyên để tăng cường độ chính xác trong quá trình đo lường
Phương pháp lắp đặt và bảo trì cặp nhiệt điện

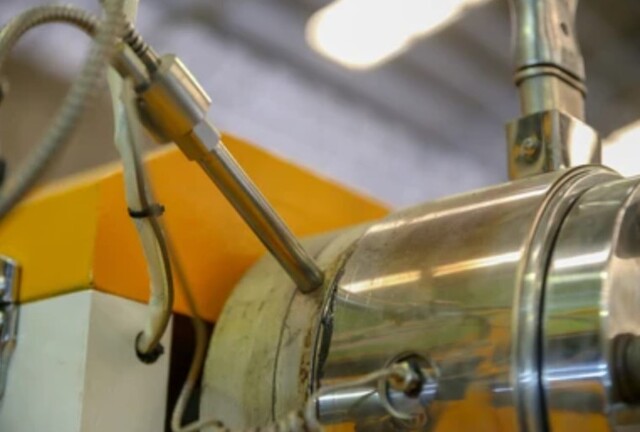

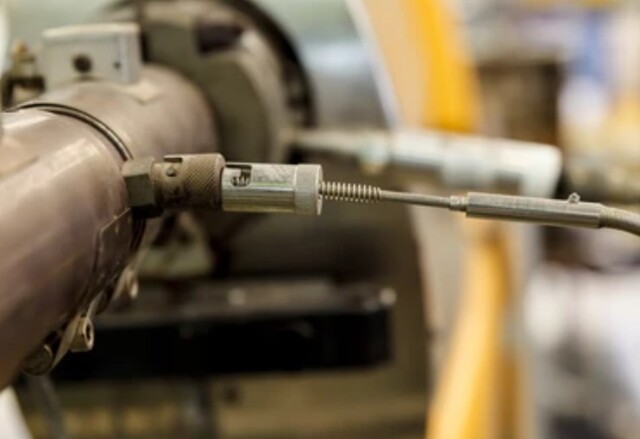

Phương pháp lắp đặt cặp nhiệt điện
Để có thể lắp đặt một cách chính xác cặp điện nhiệt vào vị trí cần được đo lường một cách chính xác nhất thì người sử dụng cần tiến hành lắp đặt chính xác theo các bước sau:
- Lựa chọn chính xác dòng cặp nhiện điện thích hợp nhất đối với nhu cầu sử dụng cũng như là dãi nhiệt độ cần đo lường
- Sau đó chúng ta lắp đặt đầu nóng trực tiếp vào môi trường cần đo lường
- Nếu làm việc trong môi trường có độ ăn mòn lớn thì chúng ta cần sử dụng thêm một lớp vỏ bảo vệ để giúp cho cặp nhiệt điện có thể hoạt động được một cách chính xác với độ bền bỉ ở mức cao nhất
- Sau khi tiến hành lắp đặt cần vận hành thử xem thiết bị có làm việc một cách chĩnh xác và hiệu quả không trước khi đưa nó vào sử dụng
Hướng dẫn bảo trì cặp nhiệt điện
Để cặp nhiệt điện có thể làm việc được trong một thời gian dài nhất với độ chính xác cao nhất thì người sử dụng cần tiến hành bảo trì một cách định kỳ và trong quá trình bảo trì thì người sử dụng cần lưu ý đến một số vấn đề sau:
- Bảo trì đúng thời gian quy định mà nhà sản xuất đề ra
- Kiểm tra đầu đo một cách thường xuyên để sớm phát hiện các bất thường hoặc là hư hỏng ở đầu đo để có thể đưa ra được phương hướng giải quyết một cách sớm nhất
- Hiệu chỉnh cặp nhiệt điện một các thường xuyên để đảm bảo rằng thiết bị luôn trong trạng thái làm việc một cách tốt nhất tránh các sai số không đáng có trong quá trình sử dụng
- Nếu phát hiện các tín hiệu cung cấp không ổn định hoặc là giảm đáng kể độ chính xác mà hiệu chỉnh không được thì cần tiền hành thay thế một cách nhanh chóng
Kết luận
Cặp nhiệt điện là một thiết bị đo lường đóng một vai trò vô cùng quan trọng trong nhiều các ngành nghề hiện nay đặc biệt là đối với các vị trí làm việc có nhiệt độ cực cao hoặc là cực thấp mà các dòng đồng hồ đo lường thông thường khó mà có thể đo lường được. Bên cạnh đó thì nó còn có giá thành vô cùn hợp lý giúp cho việc tiếp cận và sử dụng đối với dòng thiết bị đo lường này diễn ra một cách dễ dàng hơn
Hy vọng qua bài viết trên của XNK HT sẽ giúp cho bạn đọc có thể hiểu rõ hơn về dòng thiết bị đo lường điện tử này từ đó có thể đưa ra những lựa chọn cũng như là phương hướng vận hành một cách hợp lý nhất
Xin trân trọng cảm ơn!
