Công tắc áp suất
Công tắc áp suất được biết đến là một dòng thiết bị điện tử đóng một vai trò vô cùng quan trọng trong việc điều khiển và vận hành các thiết bị công nghiệp trong nhiều lĩnh vực khác nhau trogn đời sống hiện nay. Và để có thể hiểu rõ hơn về dòng thiết bị này mời bạn đọc cùng theo dõi bài viết dưới đây của XNK HT từ đó có thể hiểu rõ hơn về dòng thiết bị điện tử này nhé

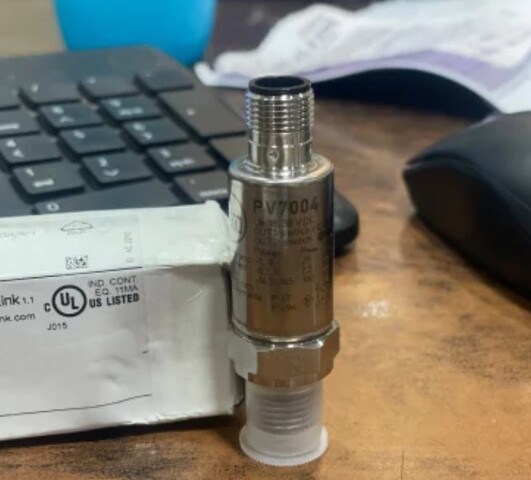

Công tắc áp suất là gì
Công tắc áp suất hay còn được biết đến với tên gọi tiếng anh của nó đó chính là (pressure switch) là một thiết bị chuyên được sử dụng để giám sát cũng như là điều chỉnh áp suất bên trong hệ thống của chúng ta đảm bảo áp suất luôn được giữ vững ở một mức ổn định nhất
Khi có hiện tượng áp suất cao hoặc là thấp quá thì công tắc áp suất sẽ dẫn các tín hiệu đến các bộ phận khác như là van, động cơ, van an toàn, … điều tiết sao cho áp suất trở về trạng thái vận hành ở mức cài đặt của công tắc
Cấu tạo và nguyên lý vận hành của công tắc áp suất
Cấu tạo chi tiết của công tắc áp suất
Hiện nay thì đối với dòng thiết bị công tắc áp suất thì nó được chi làm nhiều các dòng khác nhau với nhiều các cấu tạo khác nhau nhưng nhìn chung thì nó được cấu thành từ các bộ phận chính sau:
Màng ngăn
Đối với bộ phận này nó được tiếp xúc trực tiếp với môi trường làm việc để cảm nhận được áp suất bên trong hệ thống của chúng ta nó có thể được làm bằng nhiều chất liệu khác nhau như là cao su, kim loại, …
Tiếp điểm điện
Đây là bộ phận nhận lực tác động từ áp suất bên trong hệ thống thông qua màng ngăn và nó sẽ thay đổi khi áp suất bên trong hệ thống của chúng ta đạt đến ngưỡng vận hành từ đó ngắt hoặc thay đổi trạng thát làm việc của các thiết bị để đảm bảo rằng áp suất luôn ở một ngưỡng nhất định
Đầu kết nối
Đầu kết nối là bộ phận được sử dụng để kết nối công tắc áp suất với hệ thống của chúng ta để dẫn áp suất vào bên trong màng ngăn để dảm biển áp suất
Lò xo đàn hồi
Đây là bộ phận có nhiệm vụ chính đó là tác động cùng với áp suất bên trong hệ thống của chúng ta và tham gia vào việc điều khiển của công tắc áp suất
Vít điều chỉnh
Vít điều chỉnh có nhiệm vụ chính đó là giúp cho người sử dụng có thể điều chỉnh áp suất vận hành của công tắc áp suất một cách vô cùng nhanh chóng và dễ dàng thích hợp đối với nhiều các nhu cầu làm việc khác nhau
Nguyên lý vận hành của công tắc áp suất
Công tắc áp suất thì nó hoạt động một cách hoàn toàn tự động vào áp suất bên trong môi trường làm việc của nó. Khi đó thì nó sẽ cảm nhận được áp suất bên trong hệ thống của chúng ta thông qua màng ngăn và nó sẽ thay đổi tiếp điểm tùy theo áp suất bên trong hệ thống của chúng ta để đều khiển các thiết bị khác sao cho áp suất bên trong hệ thống luôn ở một ngưỡng nhất định ví dụ như:
Nếu áp suất bên trong hệ thống quá cao thì nó sẽ đóng mạch để điều khiển các thiết bị như là máy bơm giảm công suất và van xả để giảm áp suất bên trong hệ thống của chúng ta
Nếu áp suất bên trong hệ thống quá thấp thì tiếp điểm sẽ đóng mạch để điều khiển các thiết bị khác như là máy bơm tăng công suất làm việc để áp suất bên trong đường ống trở về trạng thái làm việc ban đầu
Bên cạnh đó thì nó còn được lắp đặt thêm với vít điều chỉnh giúp cho người sử dụng có thể điều chỉnh được áp suất vận hành của công tắc áp suất một cách dễ dàng nhất từ đó giúp cho công tác vận hành hệ thống của người sử dụng được diễn ra một cách thông minh và hiệu quả hơn
Những lợi ích khi sử dụng công tắc áp suất
Việc sử dụng công tắc áp suất để vào vận hành bên trong hệ thống của chúng ta mang lại rất nhiều những lợi ích nổi bật như là:
- Giúp áp suất bên trong hệ thống luôn luôn ở ngưỡng nhất định từ đó giúp quá trình vận hành của hệ thống được diễn ra một cách ổn định và hiệu quả hơn
- Tránh tình trạng quá áp sảy ra trong hệ thống của chúng ta từ đó giúp bảo vệ các thiết bị và hệ thống của chúng ta một cách toàn diện nhất
- Có kích thước tương đối nhỏ giúp cho công tác lắp đặt được diễn ra một cách vô cùng dễ dàng và khi lắp đặt nó vào hệ thống của chúng ta thì không tốn không gian của đường ống tại vị trí lắp đặt
- Có thể vận hành một cách vô cùng chính xác và hiệu quả ở rất nhiều các vị trí làm việc trong nhiều môi tường làm việc khác nhau
- Công tắc áp suất giúp cho hệ thống của chúng ta làm việc một cách hiệu quả với độ ổn định cũng như là tính tin cậy ở mức cao hơn
- Công tắc áp suất sử dụng điện năng để vận hàn giúp cho nó có thể hoạt động một cách hoàn toàn tự động mà không cần đến tác động của người vận hành
- Có vít điều chỉnh giúp cho công tắc áp suất có thể vận hành ở nhiều dãi áp suất vận hành khác nhau với nhiều yêu cầu làm việc khác nhau
Tóm lại việc sử dụng công tắc áp suất mang lại sự ổn định cũng như là tính hiệu quả trong quá trình vận hành hệ thống của chúng ta ở mức cao nhất đặc biệt là các hệ thống tự động hóa hiện nay
Ứng dụng nổi bật của công tắc áp suất
Công tắc áp suất hiện nay được sử dụng một cách vô cùng phổ biến và rộng rãi trong nhiều các lĩnh vực khác nhau và phổ biến như là:
- Công tắc áp suất được sử dụng trong các hệ thống đường ống dẫn làm việc trong các nhà máy lọc hóa dầu, các hệ thống khai thác dầu khí
- Công tắc áp suất được sử dụng trong các hệ thống đường ống trong các nhà máy hóa chất để đảm bảo quá trình làm việc được diễn ra một cách ổn định và hiệu quả nhất
- Trong các hệ thống dầy truyền sản xuất tự động thì công tắc áp suất được sử dụng rất nhiều để hệ thống làm việc một cách chính xác nhất
- Trong các nhà máy chế biến thực phẩm, sản xuất đồ uốn thì công tắc áp suất được dùng một cách vô cùng phổ biến để giảm sát và điều khiển tình trạng làm việc của hệ thống của chúng ta
- Công tắc áp suất đảm bảo áp suất bên trong hệ thống HVAC (sưởi, thông gió, điều hòa không khí) luôn luôn nằm trong giới hạn an toàn
Và bên cạnh những ứng dụng nổi bật kể trên thì công tắc áp suất còn được ứng dụng một cách vô cùng phổ biến trong nhiều các hệ thống khác nữa
Phân loại công tắc áp suất
Hiện nay thì đối với dòng thiết bị công tắc áp suất thì nó được chia làm nhiều các dòng khác nhau với từng dòng thích hợp với nhiều các vị trí làm việc khác nhau và dưới đây là một số dòng công tắc áp suất được sử dụng phổ biến nhất hiện nay:
Phân loại theo dạng vận hành

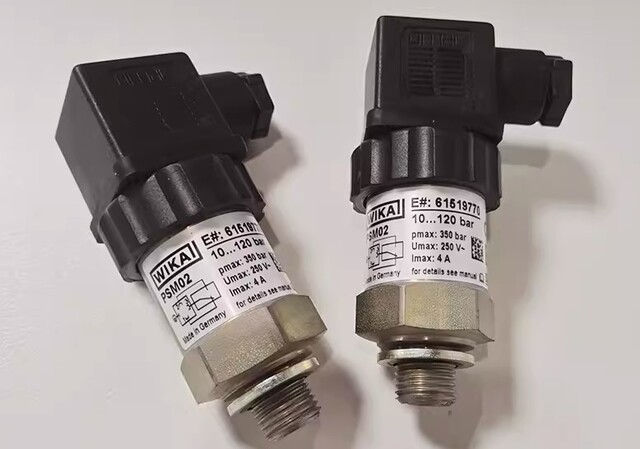

Công tắc áp suất cơ
Đối với dòng công tắc áp suất này thì nó sử dụng cơ cấu cơ học đó là màng ngăn và lò xo để cảm nhận áp suất bên trong hệ thống của chúng ta. Qua đó thì nó có ưu điểm vô cùng lớn đó là khả năng làm việc một cách vô cùng bền bỉ thích hợp với nhiều các vị trí làm việc khắc nhiệt khác nhau
Công tắc áp suất điện tử
Đây là dòng công tắc áp suất sử dụng cảm biến điện tử để giám sát cũng như là điều khiển các thiết bị khác thông qua tín hiệu điện. Từ đó giúp cho người sử dụng có thể giám sát quá trình làm việc của hệ thống của chúng ta một cách vô cùng nhanh chóng và dễ dàng đặc biệt là trong các hệ thống cần đến sự điều khiển thông minh của các thiết bị
Bên cạnh đó thì đối với dòng công tắc áp suất điện tử thì nó có độ chính xác vô cùng cao trong quá tình làm việc đi kèm theo đó là kích thước vô cùng nhỏ gọn giúp cho công tác lắp đặt và sử dụng đối với dòng công tắc này được diễn ra một cách nhanh chóng và dễ dàng hơn
Phân loại theo số lượng ngõ ra điều khiển
Công tắc áp suất một ngõ ra
Đối với dòng công tắc áp suất này thì nó chỉ sử dụng một ngõ ra để điều khiển một thiết bị duy nhất khi áp suất đạt đến ngưỡng vận hành. Thích hợp ở các vị trí làm việc có tính đơn giản và không cần đến sự phức tạp chỉ cần giám sát và điều khiển ở một mức áp suất nhất định
Công tắc áp suất đa ngõ ra
Về mặt chức năng thì đối với dòng công tắc này thì nó có thể cho ra tín hiệu điều khiển với nhiều thiết bị khác nhau với nhiều các mức áp suất vận hành khác nhau thích hợp để lắp đặt ở các hệ thống phức tạp cần đến sự tự động hóa và thông minh của các thiết bị vô cùng lớn
Những thiết bị thường được kết nối với công tắc áp suất
Công tắc áp suất trong quá trình vận hành thì nó thường được sử dụng để điều khiển các thiết bị phổ biến như là:

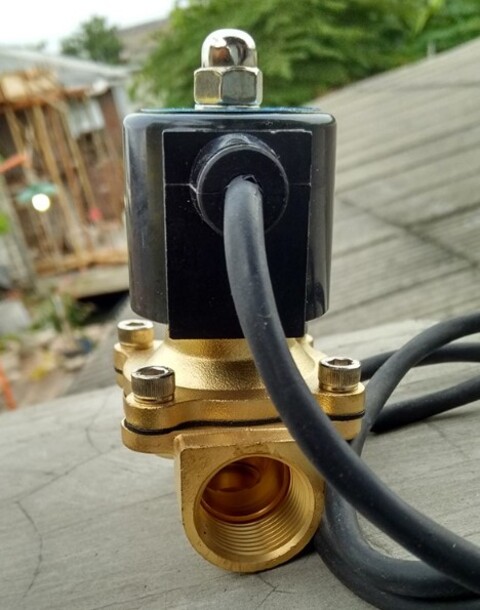

Van điện từ
Van điện từ là một thiết bị điều khiển bằng điện được sử dụng để mở ra hoặc là đóng lại khi nhận tín hiệu điện từ công tắc áp suất từ đó có thể điều chỉnh được áp suất đầu vào và đầu ra của hệ thống từ đó làm cho áp suất bên trong hệ thống luôn luôn ở một ngưỡng nhất định
Có thể bạn quan tâm>>>>> van điện từ
Máy bơm – máy khí nén
Công tắc áp suất có nhiệm vụ chính đó là bật/tắt máy bơm và máy khí nén sao cho áp suất vận hành bên tron hệ thống của chúng ta luôn luôn ở một ngưỡng nhất định
Bộ điều khiển từ xa
Bộ điều khiển từ xa thường được sử dụng trong các hệ thống thông minh và tự động thông qua các mạng lưới giám sát và điều khiển di động mà người sử dụng khó mà có thể tiếp cận như là các hệ thống quản lý nước ngầm hoặc là các nhà máy nước lớn
Van điều áp
Khi công tắc áp suất phát hiện các bất thường áp suất trong hệ thống của chúng ta thì công tắc áp xúc được sử dụng để điều khiển van điều áp để sao cho áp suất bên trong hệ thống của chúng ta về lại trạng thái làm việc ban đầu một cách vô cùng nhanh chóng
Những lưu ý khi lựa chọn và phuong pháp lắp đặt công tắc áp suất
Những lưu ý khi lựa chọn công tắc áp suất
Để có thể lựa chọn dòng công tắc áp suất thích hợp nhất đối với hệ thống đường ống của chúng ta thì trong quá trình lựa chọn người sử dụng cần hết sức lưu ý đến một số vấn đề sau:
- Lựa chọn dòng công tắc áp suất có dãi áp suất vận hành thích hợp nhất đối với hệ thống của chúng ta
- Lựa chọn dòng công tắc áp suất là dạng cơ hay là dạng điện tử sao cho thích hợp nhất đối với nhu cầu vận hành của hệ thống của chúng ta
- Tiếp đến cần lựa chọn dòng công tắc áp suất thích hợp nhất đối với môi trường làm việc của chúng ta
- Nên ưu tiên lựa chọn các dòng công tắc áp suất chính hãng được phân phối bởi các đơn vị phân phối uy tín để có những sản phẩm với chất lượng cao nhất hoạt động một cách hiệu quả trong hệ thống của chúng ta với thời gian dài nhất
Phương pháp lắp đặt công tắc áp suất
Việc lắp đặt công tắc áp suất vào hệ thống của chúng ta là một công việc vô cùng quan trọng ảnh hưởng rất nhiều đến chất lượng vận hành của nó mang lại cho hệ thống của chúng ta và để có thể lắp đặt công tắc một cách chính xác nhất thì người sử dụng cần tiến hành lắp đặt chính xác theo các bước như sau:
- Xác định vị trí lắp đặt của công tắc vào hệ thống của chúng ta và cần đảm bảo rằng khi công tắc được lắp đặt tại vị trí đó thì nó có thể tiếp cận với áp suất bên trong hệ thống của chúng ta một cách dễ dàng nhất cũng như là độ hiệu quả mà công tắc mang lại khi lắp đặt tại vị trí đó phải ở mức cao nhất
- Đối với các dòng công tắc áp suất nối ren thì người sử dụng cần tiền hành quấn băng tan vào xung quanh chân ren sau đó tiến hành lắp đặt công tắc áp suất vào hệ thống đường ống của chúng ta và việc lắp đặt cần tiền hành một cách chắc chắn nhất để tránh tình trạng áp suất bên trong rò rỉ ra môi trường bên ngoài
- Sau đó người sử dụng cần tiền hành cấp nguồn điện thích hợp cũng như là kết nối công tắc với các thiết bị khác để điều chỉnh áp suất bên trong hệ thống của chúng ta
- Cuối cùng sau khi tiến hành lắp đặt xong thì người sử dụng cần tiến hành vận hành thử công tắc xem công tắc có làm việc tốt không hoạt động một cách hiệu quả không trước khi đưa nó vào vận hành bên trong hệ thống của chúng ta
Kết luận
Công tắc áp suất là một thiết bị điện tử đóng một vai trò vô cùng quan trọng giúp cho hệ thống của chúng ta có thể làm việc một cách ổn định trong một dãi áp suất nhất định từ đó giúp cho hệ thống của chúng ta vận hành một cách hiệu quả hơn trong một thời gian dài nhất đặc biệt là đối với các hệ thống tự động hóa hiện nay
