Hướng dẫn chi tiết cách lắp đặt van bướm

Hướng dẫn chi tiết cách lắp đặt van bướm là gì? Để có thể hiểu rõ hơn về phương pháp lắp đặt van bướm mời bạn đọc cùng theo dõi qua bài viết dưới đây của XNK HT để có thể tiến hành lắp đặt van bướm một cách chính xác nhất

Van bướm là gì

Đầu tiên chúng ta cần tìm hiểu được van bướm là gì? Van bướm được biết đến là một dòng van công nghiệp với phần đĩa van được thiết kế theo dạng cánh bướm từ đó cho phép van có thể điều khiển dòng chảy đi qua một cách vô cùng dễ dàng với góc đóng mở chỉ có 90 độ

Bên cạnh đó thì dòng van này có tiết diện nhỏ hơn nhiều khi so sánh với các dòng van khác từ đó giúp cho công tác lắp đặt và sử dụng đối với dòng van này được diễn ra một cách nhanh chõng và dễ dàng hơn

Cấu tạo và nguyên lý làm việc của van bướm

Cấu tạo chi tiết của van bướm

Về mặt cấu tạo thì van bướm được cấu thành từ các bộ phận chính sau:

• Thân van: đây là bộ phận được sử dụng để kết nối các bộ phận khác của van thành một hệ hoàn chỉnh và hai đầu của phần thân van thường là hai đầu mặt bích được sử dụng để kết nối với hệ thống đường ống của chúng ta
• Đĩa van: đặc trưng của dòng van bướm là nó có phần đĩa van được thiết kế theo dạng cánh bướm, với nhiệm vụ chính của nó đó chính là điều tiết dòng chảy đi qua thông qua chuyển động của nó
• Trục van: đây là bộ phận kết nối đĩa van với phần thân van cũng như là bộ điều khiển từ đó giúp cho bộ điều khiển có thể điều khiển được tình trạng làm việc của van một cách chính xác nhất
• Gioăng làm kín: gioăng làm kín đối với dòng van bướm thì nó thường được làm bằng chất liệu đó chính là nhựa Teflon với nhiệm vụ chính của nó đó chính là điền vào khe hở giữa phần đĩa van với phần thân van tạo ra một không gian kín khít khi van đóng hoàn toàn

Nguyên lý làm việc của van bướm

Về mặt nguyên lý làm việc thì dòng van này làm hoạt động được hoàn toàn dựa vào tác động của bộ điều khiển lên phần đĩa van khi đó thì khi người vận hành sử dụng bộ điều khiển để tác động lên phần đĩa van một lực thì sẽ làm nó chuyển động

Khi đó thì khi đĩa van ở trạng thái vuông góc với hệ thống đường ống của chúng ta thì van đang ở trạng thái đóng hoàn toàn còn khi đĩa van ở trạng thái song song với hệ thống đường ống của chúng ta thì van ở trạng thái mở hoàn toàn

Và việc điều chỉnh đĩa van theo nhiều góc độ khác nhau sẽ giúp cho dòng chảy đi qua van với nhiều lưu lượng cũng như là áp suất khác nhau từ đó giúp cho việc vận hành và điều chỉnh dòng chảy đi qua van được diễn ra một cách nhanh chóng và dễ dàng hơn

Ưu điểm nổi bật của dòng van bướm

Đối với dòng van bướm thì việc vận hành và sử dụng nó bên trong hệ thống đường ống của chúng ta mang lại nhiều các ưu điểm lớn mà các dòng van khác khó mà có thể có được như là:

Khả năng vận hành một cách vô cùng hiệu quả với độ kín khít tương đối lớn trong quá trình làm việc

• Có góc làm việc chỉ từ 90 độ từ đó cho việc vận hành van được diễn ra một cách vô cùng nhanh chóng
• Sử dụng nhiều các chất liệu khác nhau giúp cho van có thể làm việc được ở trong nhiều các môi trường làm việc khắc nhiệt khác nhau
• Có thiết kế tương đối nhỏ gọn giúp cho công tác lắp đặt van được diễn ra một cách vô cùng nhanh chóng và dễ dàng
• Có tiết diện tương đối nhỏ nên việc lắp đặt van không tốn không gian và diện tích tại vị trí lắp đặt
• Có nhiều các bộ điều khiển khác nhau giúp cho công tác vận hành của van được diễn ra một cách vô cùng đa dạng thích hợp với nhiều các vị trí làm việc với nhiều nhu cầu vận hành khác nhau

Tuy nhiên bên cạnh đó thì dòng van này vẫn còn tồn tại một số điểm hạn chế như là:

• Đối với các môi trường có áp suất làm việc vô cùng cao thì khả năng làm kín của dòng van này kém hơn khi so sánh với các dòng van khác
• Khi van mở thì đĩa van nằm giữa đường ống nên gây ra ảnh hưởng đối với dòng chảy
• Không thích hợp đối với các môi trường có chứa nhiều các tạp chất hoặc là các môi trường đặc chứa nhiều cặn bùn

Chuẩn bị trước khi tiến hành lắp đặt

Đầu tiên chúng ta cần chuẩn bị một cách kỹ lưỡng trước khi tiến hành lắp đặt ở các mặt như sau:

Dụng cụ lắp đặt

Đối với dụng cụ trước khi tiến hành lắp đặt thì chúng ta cần các linh kiện như là bulong, đai ốc, cờ lê, … hoặc cũng có thể là các thiết bị máy đo lực để giám sát lực siết của bulong một cách chặt chẽ nhất

Chuẩn bị van

Người sử dụng cần lựa chọn dòng van bướm thích hợp nhất đối với hệ thống đường ống của chúng ta dựa vào những tiêu chí sau:

• Lựa chọn chất liệu cấu thành van thích hợp nhất đối với hệ thống đường ống của chúng ta tại môi trường làm việc
• Cần đảm bảo rằng dãi nhiệt độ và áp suất làm việc của van bướm thích hợp với áp suất và nhiệt độ vận hành của hệ thống đường ống của chúng ta
• Kích thước và dạng kết nối của van bướm cần chính xác với hệ thống đường ống của chúng ta tại vị trí lắp đặt
• Cần lựa chọn các dòng van bướm có bộ điều khiển thích hợp nhất đối với hệ thống đường ống của chúng ta cũng như là nhu cầu vận hành của người sử dụng

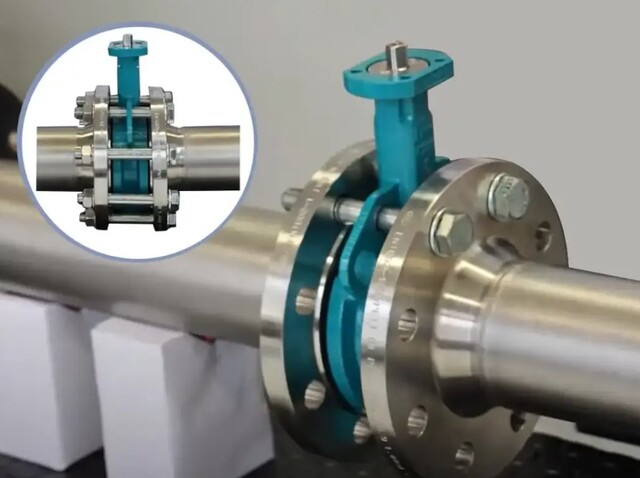

Hướng dẫn chi tiết cách lắp đặt van bướm

Để có thể lắp đặt van bướm một cách chính xác nhất vào hệ thống đường ống của chúng ta thì người sử dụng cần tiến hành lắp đặt chính xác theo các bước như sau:

Xác định vị trí lắp đặt

Đầu tiền cần xác định được vị trí lắp đặt của van sao cho van khi lắp đặt vào vị trí đó thì hiệu quả vận hành mà nó mang lại cho hệ thống đường ống của chúng ta ở mức cao nhất

Chuẩn bị

Tiến hành chuẩn bị các công cụ cần thiết và vệ sinh van và bề mặt kết nối để tránh các tạp chất làm ảnh hưởng tiêu cực đến chất lượng mối nối của van vào hệ thống đường ống của chúng ta

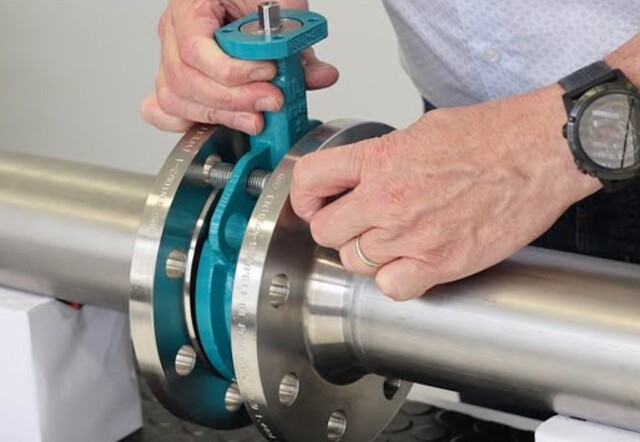

Căn chỉnh van

Tiếp đến chúng ta tiến hành đưa van bướm vào hệ thống tại vị trí cần được lắp đặt và cố định tạm thời thông qua các bulong

Siết chặt bulong

Người vận hành sử dụng các dụng cụ thích hợp để siết chặt các bulong tại vị trí kết nối và việc siết lực đối với các bulong cần được diễn ra một cách đều nhất tránh sảy ra tình trạng kênh mặt bích làm rò rỉ lưu chất bên trong ra môi trường bên ngoài

Kiểm tra

Bước cuối cùng sau khi tiến hành lắp đặt xong thì người sử dụng cần vận hành thử hệ thống đường ống để xem van có làm việc tốt không trước khi đưa vào vận hành bên trong hệ thống đường ống của chúng ta

Những điểm cần lưu ý trong quá trình lắp đặt

Trong quá trình lắp đặt van bướm thì người sử dụng cần lưu ý đến một số vấn đề như là:

• Đĩa van cần được mở một góc 45 độ để tránh tình trạng cong vênh đĩa do áp lực lớn trong quá trình siết ốc gây ra
• Bôi trơn trục van và các chi tiết chuyển động sau khi tiến hành lắp đặt để van có thể vận hành một cách trơn tru nhất
• Kiểm tra các bộ điều khiển sau khi tiến hành lắp đặt xem nó có vận hành tốt và hiệu quả không
• Cần đảm bảo rằng các bulong, đai ốc được siết một cách chặt chẽ nhất tạo nên một hệ thống chắc chắn tránh tình trạng lưu chất bên trong rò rỉ ra môi trường bên ngoài

Ứng dụng công nghiệp của dòng van bướm

Hiện nay thì đối với dòng van bướm thì nó được sử dụng một cách vô cùng rộng rãi và phổ biến trong nhiều các ngành công nghiệp khác nhau như là:

• Trong các nhà máy nước và xử lý nước thải thì van bướm được ứng dụng một cách vô cùng phổ biến để điều khiển dòng chảy đi qua với độ kín khít cũng như là tính hiệu quả vô cùng cao
• Trong ngành công nghiệp hóa chất thì dòng van này được sử dụng rất nhiều trong các đường ống điều khiển dòng chảy với nhiều các môi trường làm việc khắc nhiệt với các độ ăn mòn khác nhau
• Van bướm được sử dụng rất nhiều trong ngành dầu khí với các đường ống có áp suất và nhiệt độ làm việc vô cùng lớn
• Trong các hệ thống thông gió và điều hòa không khí thì van bướm được ứng dụng một cách vô cùng rộng rãi để điều chỉnh lưu lượng của dòng chảy đi qua

Và bên cạnh những ứng dụng nổi bật kể trên thì van bướm còn được sử dụng trong rất nhiều các hệ thống đường ống với nhiều các lĩnh vực khác nữa

Kết luận

Việc lắp đặt van bướm đúng cách không chỉ giúp cho van có thể làm việc được một cách hiệu quả, ổn định mà nó còn giúp kéo dài tuổi thọ làm việc của van từ đó giảm thiểu đáng kể chi phí bảo trì và sữa chữa

Hy vọng qua bài viết trên của XNK HT sẽ giúp cho bạn đọc có thể hiểu rõ hơn về cách lắp đặt van bướm thì đó có thể tiến hành lắp đặt van bướm vào hệ thống đường ống của chúng ta một các chính xác nhất

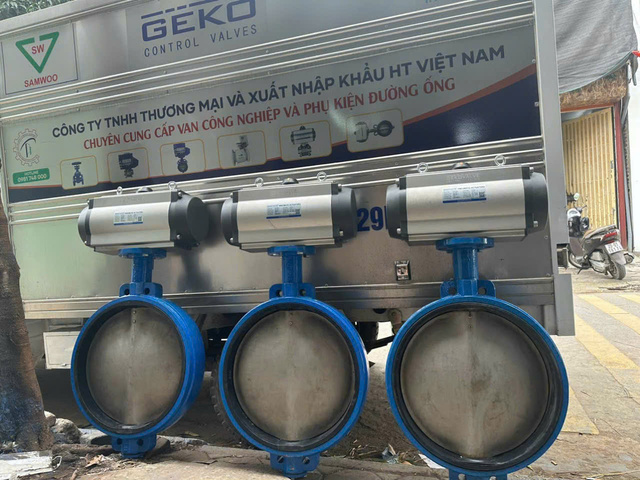

Địa điểm phân phối van bướm uy tín chất lượng cao giá tốt
