Phân loại van cổng?|Các dòng van cổng phổ biến nhất hiện nay

Van cổng gồm có những loại nào? Cách phân loại van cổng một cách chính xác nhất? chúng ta cùng tìm hiểu qua vài viết dưới đây của XNK HT từ đó có thể lựa chọn được dòng sản phẩm thích hợp nhất đối với hệ thống đường ống của chúng ta

Van cổng là gì

Đầu tiên chúng ta cần hiểu được van cổng là gì? Van cổng hay còn được biết đến với tên gọi khác là van cửa là dòng van có thiết kế tương đối đặc biệt với phần cửa van được thiết kế theo dạng cổng thực hiện các chuyển động nâng lên hạ xuống để đóng mở dòng chảy đi qua van từ đó cho phép dòng chảy đi qua với lưu lượng lớn nhất

Và đặc biệt đối với dòng van cổng khi so với các dòng van khác là nó chuyên được sử dụng để đóng hoặc là mở hoàn toàn dòng chảy đi qua nó thường được ứng dụng rất nhiều trong các hệ thống đường ống công nghiệp đặc biệt là đối với các hệ thống đường ống có kích thước lớn

Thông số kỹ thuật của van cổng

Kích cỡ van: DN15 – DN1000.
Chất liệu: Gang, inox, thép, đồng
Bộ điều khiển: tay quay, bộ điều khiển điện, bộ điều khiển khí nén
Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
Áp lực làm việc: PN16, PN25.
Nhiệt độ làm việc: -10^oC – 200^oC
Gioăng làm kín: Cao su NBR, EPDM.
Cánh van: Cánh théo hợp kim bọc cao su.
Trục van: thép hợp kim không gỉ.
Xuất sứ: Hàn Quốc, Đài Loan, Malaysia.
Bảo Hành: 12 tháng.

Cấu tạo và nguyên lý làm việc của van cổng

Cấu tạo chi tiết của van cổng

Về mặt cấu tạo thì van cổng được cấu thành từ các bộ phận chính sau

Thân van: phần thân của dòng van này được thiết kế với nhiệm vụ chính của nó đó chính là bộ phận chính được sử dụng để dòng chảy đi qua và kết nối với các bộ phận khác tạo thành một thiết bị van hoàn chỉnh
Cửa van: đây là bộ phận được thiết kế theo dạng cửa với nhiệm vụ chính của nó đó chính là trực tiếp tham gia vào việc đóng hoặc mở dòng chảy đi qua thông qua chuyển động nâng lên hạ xuống của nó
Nắp van: đối với các dòng van cửa thì nó có bộ phận nắp van cho phép người sử dụng có thể mở van và kiểm tra, bảo trì các bộ phận bên trong một cách vô cùng nhanh chóng và dễ dàng
Trục van: trục van là bộ phận kết nối với phần cửa van cùng với bộ điều khiển để thực hiện các chuyển động nâng lên hạ xuống của cửa van để thực hiện quá trình đóng mở của van
Đầu kết nối: ở hai đầu của phần thân van là hai đầu kết nối được sử dụng để kết nối van với hệ thống đường ống của chúng ta và đối với các đầu kết nối thì nó thường được sử dụng với hai dạng chính đó là kết nối bằng mặt bích hoặc là kết nối ren
Bộ điều khiển: về bộ điều khiển của dòng van này thì nó có thể sử dụng bộ điều khiển bằng cơ tay quay hoặc là các bộ điều khiển tự động như là bộ điều khiển điện, điều khiển khí nén

Nguyên lý làm việc của van cổng

Đối với dòng van này thì nó sử dụng các cơ cấu ren để vận hành nó qua đó thì khi người vận hành sử dụng bộ điều khiển để quay phần trục van thì các cơ cấu ren sẽ từ đó mà theo chiều quay sẽ thực hiện các công việc nâng lên hạ xuống tương ứng với việc đóng mở của van

Từ đó cho phép van có thể được làm việc một cách vô cùng hiệu quả với độ chắc chắn cũng như là tính kín khít vô cùng cao

Tuy nhiên thì với cơ chế này làm cho việc đóng và mở đối với dòng van này tốn tương đối nhiều thời gian của người vận hành đối với bộ điều khiển cơ

Ưu điểm và nhược điểm của dòng van cổng

Ưu điểm nổi bật

Đối với dòng van này khi sử dụng mang lại rất nhiều những ưu điểm nổi bật có thể kể đến như là:

Khả năng đóng mở một cách vô cùng hiệu quả với độ kín khít cũng như là tính chắc chắn vô cùng cao trong quá trình làm việc
Khi van mở cho phép dòng lưu chất có thể đi qua một cách vô cùng dễ dàng với lưu lượng cũng như là áp suất đi qua gần như là không đổi
Khả năng làm việc được ở trong nhiều các môi trường làm việc khắc nhiệt khác nhau như là các môi trường có nhiệt độ và áp suất làm việc vô cùng cao cũng như là các môi trường hóa chất có độ ăn mòn cũng như là đặc tính oxy hóa vô cùng lớn
Sử dụng các kết nối vô cùng phổ biến như là kết nối bằng ren, kết nối bằng mặt bích giúp cho việc lắp đặt và kết nối đối với dòng van này được diễn ra một cách vô cùng dễ dàng
Dòng van cổng đặc biệt rất thích hợp với các hệ thống đường ống công nghiệp nhất là các đường ống có kích thước lớn
Sử dụng đa dạng bộ điều khiển như là bộ điều khiển tay quay hoặc là các bộ điều khiển tự động như là bộ điều khiển điện hoặc là bộ điều khiển khí nén giúp cho việc vận hành đối với dòng van này vô cùng da dạng và dễ dàng
Khả năng làm việc một cách vô cùng hiệu quả và bền bỉ bên trong hệ thống đường ống của chúng ta trong một thời gian vô cùng dài
Dòng van cửa thường có giá thành tương đối tốt giúp cho công tác tiếp cận và sử dụng đối với dòng van này được diễn ra một cách vô cùng dễ dàng

Nhược điểm

Tuy nhiên bên cạnh đó thì dòng van này vẫn còn tồn tại một số điểm hạn chế như là:

Đối với dòng van cổng thường có kích thước và khối lượng tương đối nặng nên gây một số khó khăn nhất định trong quá trình lắp đặt
Dòng van này chỉ thích hợp đối với việc đóng hoặc là mở dòng chảy hoàn toàn và không có khả năng điều tiết dòng chảy đi qua

Phân loại van cổng

Hiện nay thì đối với dòng van cổng thì nó được chia làm rất nhiều các dòng khác nhau với từng dòng thích hợp đối với nhiều các vị trí làm việc cũng như là các nhu cầu vận hành khác nhau và dưới đây là một số dòng van cổng được XNK HT phân phối và sử dụng nhiều nhất hiện nay:

Phân loại theo chất liệu cấu thành

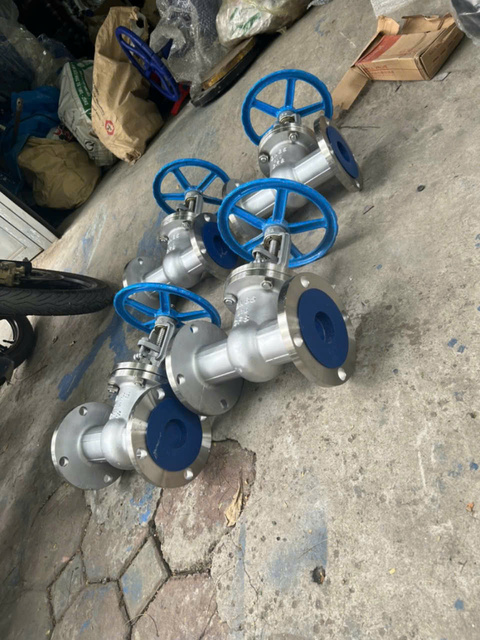

Van cổng inox

Là dòng van cổng có phần thân được làm hoàn toàn bằng chất liệu chính đó chính là inox cao cấp từ đó cho phép dòng van này có thể làm việc được ở trong nhiều các môi trường làm việc khắc nhiệt khác nhau như là các môi trường hóa chất có độ oxy hóa cũng như là đặc tính ăn mòn vô cùng cao bên cạnh đó thì nó còn có khả năng chống chịu vô cùng tốt với các môi trường làm việc có áp suất và nhiệt độ vô cùng cao

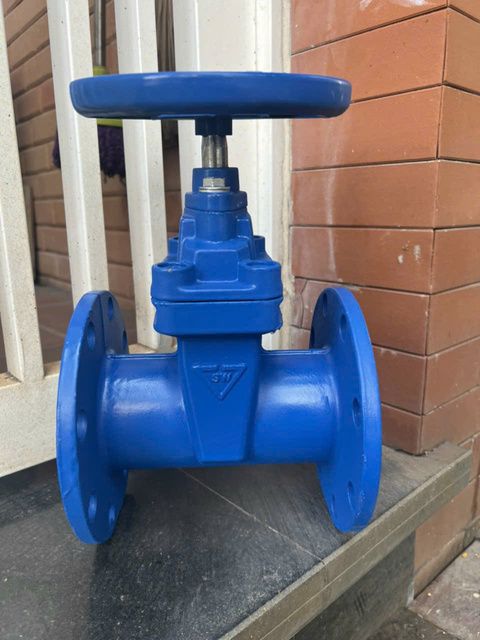

Van cổng gang

Đối với dòng van này thì nó có phần thân được làm hoàn toàn bằng chất liệu chính đó là gang qua đó thì giúp cho nó có độ cứng vô cùng lớn giúp cho van có thể chống chịu được với các môi trường có nhiệt độ và áp suất vô cùng lớn

Bên cạnh đó thì bên ngoài của phần thân van được sơn bằng một lớp sơn epoxy đặc trưng màu xanh giúp cho van có thể chống chịu được với các môi trường làm việc hóa chất khắc nhiệt như là các môi trường hóa chất có độ ăn mòn cũng như là đặc tính oxy hóa vô cùng lớn

Van cổng đồng

Đây là dòng van cửa thường được sản xuất với các kích thước tương đối nhỏ thường là ở dưới DN50 chuyên được sử dụng trong các hệ thống hơi, nước nóng, các hệ thống đường ống trong dân dụng và nó sử dụng kết nối bằng ren để kết nối với hệ thống đường ống của chúng ta

Van cổng thép

Được làm hoàn toàn bằng chất liệu thép nên cho van khả năng chống chịu lực một cách vô cùng tuyệt vời trong các môi trường có nhiệt độ và áp suất làm việc vô cùng cao và được xem như là dòng vật liệu có khả năng chống chịu áp suất và nhiệt độ cao nhất trong các dòng vật liệu

Tuy nhiên thì dòng van này lại có đặc tính chống chịu ăn mòn và oxy hóa kém hơn tương đối khi so với các dòng van được cấu thành bằng các chất liệu khác

Phân loại theo thiết kế ty van

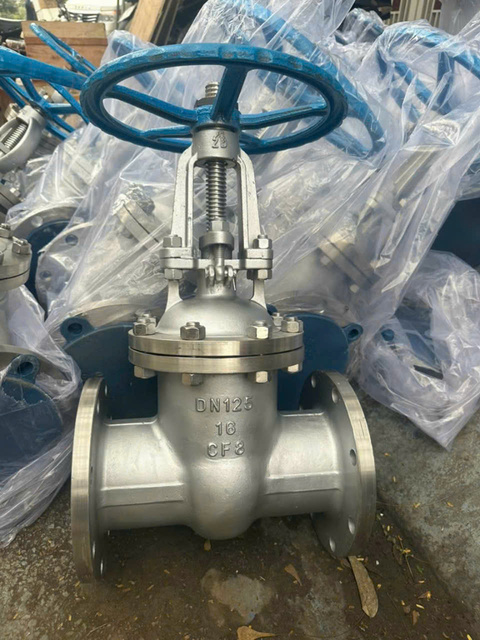

Van cổng ty nổi

Đối với dòng van cửa này thì phần trục van hay còn được gọi là ty van được kết nối cố định với phần cửa van và nó sẽ thực hiện các chuyển động nâng lên hạ xuống nhờ vào tác động của phần ren của phần tay quay lên phần trục van

Ưu điểm của dòng van cửa này là nó giúp cho người sử dụng có thể quan sát được độ mở của van một cách vô cùng nhanh chóng tuy nhiên thì nó lại cần không gian tại vị trí lắp đặt van để phần ty có không gian để làm việc được

Van cổng ty chìm

Ngược lại đối với dòng van này thì phần ty van lại được kết nối cố định vào bộ điều khiển tay quay để điều khiển phần trục van tác động nên các ren trên cửa van làm cho cửa van thực hiện công việc nâng lên hạ xuống một cách nhanh chóng và hiệu quả nhất

Tuy không tốn không gian tại vị trí lắp đặt nhưng việc quan sát tình trạng làm việc của dòng van này lại tương đối khó khăn cho người vận hành trong quá trình quan sát

Phân loại theo dạng kết nối

Van cửa mặt bích

Đây là dòng van có hai đầu kết nối là hai đầu mặt bích từ đó cho phép người sử dụng có thể kết nối van với đường ống của chúng ta đặc biệt là đối với các hệ thống đường ống có kích thước lớn được diễn ra một cách vô cùng dễ dàng và nhanh chóng với độ chắc chắn cũng như là tính kín khít vô cùng cao

Đặc biệt nó lại mang lại tính chắc chắn vô cùng lớn tăng cường độ bền bỉ của hệ thống đường ống của chúng ta trong quá trình làm việc

Van cửa nối ren

Đối với dòng van này thì nó thường được xuất hiện ở các hệ thống đường ống có kích thước bé thường là ở các hệ thống đường ống được sử dụng trong dân sự

Nó thường được lắp đặt đi kèm theo băng tan để tăng cường độ kín khít ở mức cao nhất trong quá trình làm việc tránh tình trạng lưu chất rò rỉ ra môi trường bên ngoài trong quá trình làm việc

Phân loại theo bộ điều khiển

Van cổng điều khiển tay quay

Với việc sử dụng bộ điều khiển tay quay giúp cho việc điều khiển van được diễn ra một cách vô cùng dễ dàng với việc quay bộ điều khiển tay quay để vận hành van

Ưu điểm của nó là có giá thành tương đối rẻ giúp cho việc tiếp cận và sử dụng đối với dòng van này được diễn ra một cách vô cùng nhanh chóng và dễ dàng tuy nhiên thì đối với các dòng van có kích thước lớn thì việc điều khiển các dòng van này tốn tương đối nhiều thời gian của người sử dụng

Van cổng điều khiển điện

Với việc sử dụng bộ điều khiển điện để điều khiển van này giúp cho việc vận hành đối với dòng van này được diễn ra một cách vô cùng dễ dàng và nhanh chóng thông qua việc chuyển đổi năng lượng điện năng thành chuyển động cơ năng từ đó giúp cho việc vận hành đối với dòng van này được diễn ra một cách vô cùng dễ dàng và nhanh chóng từ nhiều các vị trí làm việc khác nhau mà không cần tiếp cận đến van

Đặc biệt nó rất thích hợp với các hệ thống đường ống tự động hóa được sử dụng trong công nghiệp

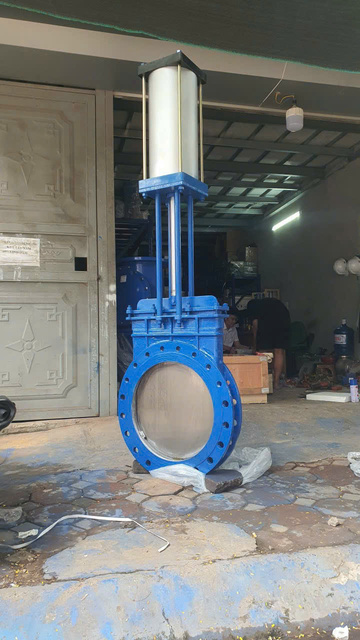

Van cổng điều khiển khí nén

Thì đối với dòng van cổng điều khiển khí nén thì nó thường được xuất hiện dưới dạng van dao điều khiển khí nén cho phép người vận hành có thể điều khiển dòng van này được diễn ra một cách vô cùng nhanh chóng với thời gian chỉ từ một vài giây đặc biệt rất thích hợp đối với các hệ thống đường ống được lắp đặt sẵn các hệ thống đường ống khí nén để vận hành van

Bên cạnh đó thì với việc không sử dụng điện để vận hành giúp cho dòng van này có thể làm việc một cách vô cùng an toàn mà không sảy ra các sự cố chập cháy không đáng có có thể sảy ra

Những điểm cần lưu ý khi lựa chọn van cổng

Để có thể lựa chọn được dòng van cổng thích hợp nhất đối với hệ thống đường ống của chúng ta cũng như thích hợp nhất đối với nhu cầu sử dụng thì trong quá trình lựa chọn người dùng cần hết sức lưu ý đến một số vấn đề sau:

Lựa chọn chất liệu cấu thành van cửa thích hợp nhất đối với lại môi trường làm việc của hệ thống đường ống của chúng ta
Lựa chọn van cửa dạng ty nổi hoặc là ty chìm thích hợp nhất đối với nhu cầu vận hành cũng như là khoảng trống tại vị trí lắp đặt
Tùy theo kích thước của đường ống mà lựa chọn dòng van cổng có kích thước thích hợp, đặc biệt đối với dạng kết nối mặt bích thì người dùng cần chọn tiêu chuẩn mặt bích của van thích hợp đối với tiêu chuẩn mặt bích của hệ thống đường ống tại vị trí cần được lắp đặt
Lựa chọn bộ điều khiển của van thích hợp nhất đối với nhu cầu vận hành của chúng ta
Cuối cùng nên lựa chọn những dòng sản phẩm van cổng chính hãng được phân phối bởi những đơn vị phân phối uy tín để có những sản phẩm với chất lượng cao hoạt động một cách hiệu quả nhất bên trong hệ thống đường ống của chúng ta

Kết luận

Van cổng là một dòng van công nghiệp đóng một vai trò vô cùng quan trọng trong nhiều các hệ thống đường ống công nghiệp hiện nay nhờ khả năng đóng mở một cách vô cùng hiệu quả với độ kín khít cao cũng như là đặc tính chống chịu vô cùng tốt trong nhiều các điều kiện làm việc khắc nhiệt khác nhau

Và hy vọng qua bài viết trên của XNK HT sẽ giúp cho bạn đọc có thể hiểu rõ hơn về dòng van này từ đó có thể đưa ra được những sự lựa chọn thích hợp nhất đối với hệ thống đường ống của chúng ta
