Thiết bị truyền động

Định nghĩa chung về thiết bị truyền động

Thiết bị truyền động (actuator) là một bộ phận hoặc hệ thống có chức năng chuyển đổi năng lượng (thường là điện, khí nén, thủy lực, hoặc cơ học) thành chuyển động cơ học để thực hiện một nhiệm vụ cụ thể. Nó là thành phần quan trọng trong các hệ thống tự động hóa và điều khiển, giúp biến đổi tín hiệu điều khiển thành chuyển động vật lý. Thiết bị này đóng vai trò trung gian quan trọng trong việc tạo ra chuyển động hoặc điều chỉnh các tham số như vị trí, tốc độ, hoặc áp suất trong các hệ thống tự động hóa công nghiệp và dân dụng.

Thiết bị truyền động có thể tạo ra cả chuyển động quay hoặc chuyển động tịnh tiến, được ứng dụng trong nhiều lĩnh vực như công nghiệp, ô tô, robot, và điều khiển các thiết bị khác như van, cửa, bơm, động cơ, và các cơ cấu khác. Chúng có thể hoạt động thông qua nhiều loại năng lượng khác nhau, bao gồm điện, khí nén, thủy lực, và thậm chí là từ trường.

Cơ chế hoạt động của thiết bị truyền động dựa trên các nguyên lý khác nhau tùy thuộc vào loại năng lượng sử dụng, và nó thường bao gồm các thành phần như động cơ, cơ cấu truyền động, cảm biến và bộ điều khiển để thực hiện nhiệm vụ với độ chính xác cao.

Phân loại các thiết bị truyền động

Thiết bị truyền động (actuator) là một thành phần quan trọng trong các hệ thống cơ điện và tự động hóa, với vai trò chuyển đổi năng lượng thành chuyển động hoặc lực. Chúng được phân loại dựa trên nguồn năng lượng sử dụng và cơ chế hoạt động. Dưới đây là các loại thiết bị truyền động phổ biến nhất.

1 . Thiết bị truyền động điện (Electric Actuators)

Thiết bị truyền động điện sử dụng năng lượng điện để tạo ra chuyển động quay hoặc chuyển động tịnh tiến. Loại này phổ biến trong các hệ thống tự động hóa hiện đại, nhờ tính chính xác, dễ kiểm soát, và khả năng kết nối với các hệ thống điều khiển kỹ thuật số.

Được ứng dụng trong các ngành như ô tô, robot, hệ thống HVAC, hoặc các hệ thống cần điều khiển chính xác cao như van điều khiển trong công nghiệp thực phẩm và dược phẩm.

Ưu điểm:

• Điều khiển chính xác và linh hoạt.

• Dễ dàng tích hợp với các hệ thống tự động hóa.

• Tiêu thụ năng lượng thấp khi không hoạt động.

Nhược điểm:

• Khả năng tạo lực không mạnh bằng thiết bị thủy lực hoặc khí nén.

• Phụ thuộc vào nguồn cung cấp điện ổn định.

2 . Thiết bị truyền động khí nén (Pneumatic Actuators)

Thiết bị truyền động khí nén sử dụng khí nén để tạo ra lực và chuyển động. Loại này thường được ưa chuộng trong môi trường công nghiệp nặng nhờ khả năng chịu được môi trường khắc nghiệt và tạo ra lực lớn.

Nên được ứng dụng trong các dây chuyền sản xuất tự động hóa, trong các hệ thống điều khiển van, băng tải và trong các ngành công nghiệp hóa chất, khai khoáng, và sản xuất thực phẩm.

Ưu điểm:

• Cấu trúc đơn giản, dễ bảo trì.

• Có thể tạo ra lực lớn trong một hệ thống nhỏ gọn.

• Không gây ra tia lửa, thích hợp trong môi trường dễ cháy nổ.

Nhược điểm:

• Khó điều khiển chính xác như thiết bị truyền động điện.

• Tiêu thụ nhiều năng lượng để tạo khí nén.

• Gây tiếng ồn lớn trong quá trình hoạt động.

3 . Thiết bị truyền động thủy lực (Hydraulic Actuators)

Thiết bị truyền động thủy lực sử dụng chất lỏng, chủ yếu là dầu thủy lực, để tạo ra lực. Chúng được sử dụng trong các hệ thống yêu cầu lực rất lớn, chẳng hạn như trong các máy móc xây dựng hoặc thiết bị công nghiệp nặng.

Do vậy, nó thường được dùng trong các hệ thống máy ép, máy công cụ, thiết bị xây dựng như máy xúc, cần cẩu và các ngành công nghiệp nặng như khai thác mở, sản xuất thép.

Ưu điểm:

• Khả năng tạo lực lớn.

• Độ bền cao và khả năng hoạt động trong điều kiện khắc nghiệt.

• Hoạt động mượt mà, ít gây tiếng ồn hơn so với thiết bị khí nén.

Nhược điểm:

• Cần hệ thống đường ống phức tạp để dẫn dầu.

• Khó bảo trì và dễ bị rò rỉ dầu.

• Khó điều khiển chính xác như thiết bị truyền động điện.

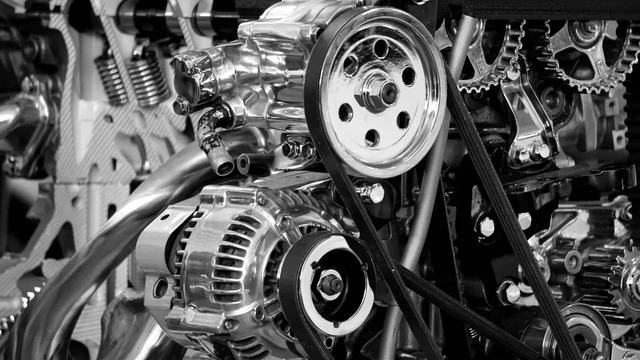

4 . Thiết bị truyền động cơ (Mechanical Actuators)

Thiết bị truyền động cơ học sử dụng các cơ cấu cơ khí như bánh răng, cam, và dây đai để tạo ra chuyển động. Loại này được dùng rộng rãi trong các hệ thống không yêu cầu tự động hóa cao, hoặc khi cần sự truyền động đơn giản. Trong các cơ cấu đóng mở cửa, cánh tay robot cơ khí đơn giản và các thiết bị gia dụng.

Ưu điểm:

• Đơn giản, dễ thiết kế và sản xuất.

• Độ bền cao và ít yêu cầu bảo trì.

Nhược điểm:

• Khó điều khiển chính xác.

• Khả năng tạo lực và chuyển động hạn chế.

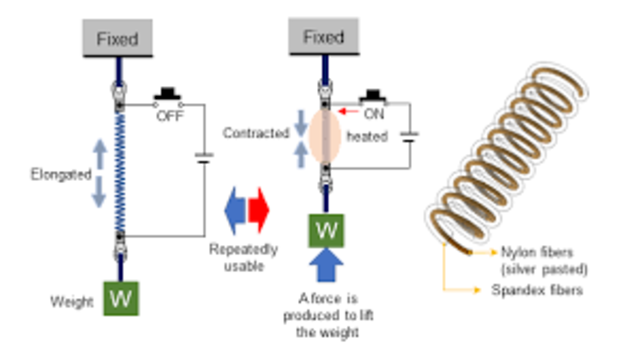

5 . Thiết bị truyền động nhiệt (Thermal Actuators)

Thiết bị truyền động nhiệt hoạt động dựa trên sự thay đổi nhiệt độ để tạo ra chuyển động. Khi nhiệt độ tăng hoặc giảm, các vật liệu trong thiết bị truyền động thay đổi kích thước hoặc trạng thái, từ đó sinh ra lực để thực hiện chuyển động.

Có thể ứng dụng trong các hệ thống tự động hóa nhiệt, chẳng hạn như các van điều chỉnh nhiệt độ, hoặc các thiết bị đóng mở cửa sổ tự động dựa trên nhiệt độ bên ngoài.

Ưu điểm:

• Không cần nguồn điện hoặc khí nén để hoạt động.

• Thích hợp cho các ứng dụng cần sự thay đổi tự động theo nhiệt độ môi trường.

Nhược điểm:

• Tốc độ phản hồi chậm.

• Không thích hợp cho các ứng dụng yêu cầu lực lớn.

6 . Thiết bị truyền động từ trường (Magnetic Actuators)

Thiết bị truyền động từ trường hoạt động dựa trên nguyên lý từ trường, trong đó từ trường tạo ra lực để di chuyển hoặc xoay các thành phần của thiết bị. Chúng có khả năng hoạt động chính xác cao và thường được sử dụng trong các ứng dụng yêu cầu độ tin cậy tuyệt đối.

Ứng dụng Trong các hệ thống điều khiển chính xác cao như điều khiển van, cánh tay robot, và trong các ngành công nghiệp y tế hoặc điện tử.

Ưu điểm:

• Hoạt động chính xác, phản hồi nhanh.

• Không cần tiếp xúc cơ học, giúp giảm mài mòn và tăng tuổi thọ.

Nhược điểm:

• Chi phí sản xuất và vận hành cao.

• Khả năng tạo lực hạn chế, không phù hợp cho các ứng dụng yêu cầu lực lớn.

7 . Thiết bị truyền động piezoelectric (Piezoelectric Actuators)

Thiết bị truyền động piezoelectric sử dụng các tinh thể piezoelectric để tạo ra lực khi có sự thay đổi điện áp. Khi điện áp được áp dụng, các tinh thể này sẽ thay đổi hình dạng, tạo ra lực và chuyển động.

Trong các ứng dụng yêu cầu độ chính xác cao như thiết bị quang học, hệ thống chỉnh nét tự động, hoặc trong các thiết bị đo lường khoa học.

Ưu điểm:

• Độ chính xác cực cao, phản hồi nhanh.

• Có khả năng hoạt động ở tần số rất cao.

Nhược điểm:

• Khả năng tạo lực hạn chế.

• Thường đắt đỏ và khó tích hợp vào các hệ thống lớn.

Cấu tạo và nguyên lý hoạt động của thiết bị truyền động

Cấu tạo của thiết bị truyền động

Thiết bị truyền động có nhiều dạng khác nhau dựa trên nguyên lý hoạt động và nguồn năng lượng sử dụng, nhưng về cơ bản, cấu tạo của chúng thường bao gồm những bộ phận chính sau:

1 . Động cơ (Motor)

• Động cơ điện: Sử dụng dòng điện để tạo ra chuyển động quay hoặc tịnh tiến. Động cơ có thể là loại xoay chiều (AC) hoặc một chiều (DC), tùy thuộc vào ứng dụng cụ thể.

• Động cơ khí nén: Sử dụng khí nén để tạo ra áp suất và lực di chuyển.

• Động cơ thủy lực: Sử dụng dầu hoặc chất lỏng thủy lực để tạo ra lực và chuyển động.

2 . Cơ cấu truyền động (Transmission Mechanism)

Đây là phần chuyển đổi từ chuyển động quay hoặc tịnh tiến của động cơ sang dạng chuyển động mà hệ thống yêu cầu. Một số loại cơ cấu truyền động phổ biến gồm:

• Hệ thống bánh răng: Sử dụng các bánh răng để chuyển đổi và điều chỉnh tốc độ, lực và hướng của chuyển động.

•  Hệ thống thanh răng và bánh răng: Chuyển đổi chuyển động quay thành chuyển động tịnh tiến, thường được sử dụng trong các bộ truyền động khí nén hoặc cơ học.

•  Xi lanh: Thường thấy trong các bộ truyền động khí nén và thủy lực, xi lanh tạo ra chuyển động tịnh tiến thông qua áp suất của khí nén hoặc chất lỏng.

3 . Bộ phận điều khiển (Control System)

Bộ phận này điều khiển hoạt động của động cơ và cơ cấu truyền động. Nó có thể bao gồm các van điều khiển (trong hệ thống khí nén hoặc thủy lực), bảng mạch điều khiển điện tử, hoặc các cảm biến để cung cấp thông tin phản hồi về vị trí và lực của thiết bị.

4 . Hệ thống cảm biến (Sensors)

Các cảm biến có nhiệm vụ giám sát và cung cấp thông tin phản hồi về trạng thái hoạt động của thiết bị. Chúng đo lường vị trí, tốc độ, lực hoặc áp suất trong hệ thống và truyền thông tin này tới bộ điều khiển.

5 . Khung và vỏ bảo vệ (Housing)

Các bộ phận của thiết bị truyền động thường được bảo vệ bởi một lớp vỏ để đảm bảo an toàn, bảo vệ khỏi tác động của môi trường và giảm thiểu tiếng ồn khi hoạt động.

Nguyên lý hoạt động của thiết bị truyền động

Nguyên lý hoạt động của thiết bị truyền động phụ thuộc vào loại năng lượng mà nó sử dụng (điện, khí nén, hoặc thủy lực). Chúng ta sẽ phân tích nguyên lý hoạt động của các thiết bị truyền động theo từng loại phổ biến:

1 . Nguyên lý hoạt động của bộ truyền động điện

Bộ truyền động điện sử dụng động cơ điện để tạo ra chuyển động cơ học. Khi có dòng điện đi qua động cơ, cuộn dây trong động cơ sẽ tạo ra từ trường, từ đó tạo ra lực điện từ và làm quay rotor (phần quay của động cơ). Chuyển động quay này sẽ được truyền tới các bánh răng hoặc cơ cấu truyền động để thực hiện nhiệm vụ điều khiển chuyển động.

• Chuyển động quay: Nếu yêu cầu là chuyển động quay, động cơ sẽ trực tiếp cung cấp lực quay thông qua trục truyền động.

• Chuyển động tịnh tiến: Nếu cần chuyển động tịnh tiến, cơ cấu thanh răng và bánh răng sẽ chuyển đổi chuyển động quay thành chuyển động thẳng.

• Các thiết bị truyền động điện thường có hệ thống cảm biến và bộ điều khiển đi kèm, giúp giám sát vị trí và tốc độ, từ đó có thể điều chỉnh lực và tốc độ phù hợp cho các nhiệm vụ cụ thể.

2 . Nguyên lý hoạt động của bộ truyền động khí nén

Bộ truyền động khí nén hoạt động dựa trên việc sử dụng khí nén để tạo ra lực và chuyển động. Trong hệ thống này, khí nén được nén lại bởi một máy nén khí và sau đó được dẫn vào xi lanh của bộ truyền động thông qua các van điều khiển.

• Chuyển động tịnh tiến: Khi khí nén được đưa vào xi lanh, áp suất khí sẽ đẩy pít-tông di chuyển, tạo ra lực tịnh tiến để thực hiện công việc như mở van, nâng hạ thiết bị, v.v.

• Chuyển động quay: Trong một số hệ thống, chuyển động tịnh tiến của pít-tông có thể được chuyển đổi thành chuyển động quay thông qua cơ cấu thanh răng và bánh răng hoặc các bộ phận truyền động khác.

Bộ truyền động khí nén có lợi thế về tốc độ phản hồi nhanh và khả năng tạo lực mạnh mẽ, nhưng lại thiếu đi độ chính xác cao như các bộ truyền động điện.

3 . Nguyên lý hoạt động của bồ truyền động thủy lực

Nguyên lý hoạt động của bộ truyền động thủy lực tương tự như bộ truyền động khí nén, nhưng thay vì sử dụng khí nén, nó sử dụng chất lỏng (thường là dầu thủy lực) để tạo ra lực và chuyển động. Khi dầu thủy lực được bơm vào xi lanh, nó sẽ đẩy pít-tông di chuyển và tạo ra lực.

• Chuyển động tịnh tiến: Tương tự như bộ truyền động khí nén, dầu thủy lực sẽ đẩy pít-tông tạo ra chuyển động tịnh tiến.

• Chuyển động quay: Nếu cần chuyển động quay, hệ thống thủy lực cũng có thể sử dụng cơ cấu truyền động để chuyển đổi từ chuyển động tịnh tiến của pít-tông thành chuyển động quay.

Thiết bị truyền động thủy lực có khả năng tạo ra lực rất lớn và được sử dụng trong các ứng dụng yêu cầu sức mạnh cao như trong ngành xây dựng, nâng hạ hàng nặng hoặc trong các hệ thống máy móc lớn.

Các ứng dụng của thiết bị truyền động trong các ngành công nghiệp

Thiết bị truyền động (actuator) có vai trò quan trọng trong nhiều lĩnh vực và ứng dụng, với mục đích chuyển đổi năng lượng từ một dạng này sang dạng khác, cụ thể là chuyển đổi năng lượng điện, khí nén, hoặc thủy lực thành chuyển động cơ học.

Dưới đây là những ứng dụng và công dụng phổ biến của thiết bị truyền động trong các hệ thống và ngành công nghiệp khác nhau:

1 . Điều khiển tự động hóa trong công nghiệp

Thiết bị truyền động đóng vai trò quan trọng trong các hệ thống tự động hóa công nghiệp, nơi chúng điều khiển các máy móc và thiết bị sản xuất. Chúng giúp điều khiển các quá trình như mở và đóng van, điều chỉnh tốc độ băng chuyền, hoặc chuyển đổi các thiết bị khác như robot và cánh tay cơ khí.

Ví dụ:

• Điều khiển van: Các thiết bị truyền động gắn vào van trong các hệ thống ống dẫn chất lỏng, giúp tự động mở hoặc đóng van theo các tín hiệu điều khiển.

• Dây chuyền sản xuất: Trong các nhà máy sản xuất, thiết bị truyền động điều khiển các cánh tay robot để di chuyển, lắp ráp, hoặc hàn các chi tiết máy.

2 . Điều khiển hệ thống HVAC (Heating, Ventilation, and Air Conditioning)

Trong các hệ thống điều hòa không khí và thông gió (HVAC), thiết bị truyền động giúp điều khiển van khí, quạt gió, và các cánh điều chỉnh lưu lượng khí. Chúng điều chỉnh tự động các yếu tố môi trường bên trong các tòa nhà, đảm bảo sự thoải mái và hiệu quả năng lượng.

Ví dụ:

• Điều khiển van khí: Thiết bị truyền động được gắn trên van điều khiển lưu lượng khí trong các hệ thống HVAC, điều chỉnh lượng không khí đi vào các khu vực khác nhau trong tòa nhà.

• Cánh điều chỉnh lưu lượng: Chúng điều chỉnh các cánh quạt trong hệ thống thông gió để đảm bảo rằng không khí được lưu thông một cách hiệu quả và đúng hướng.

3 . Điều khiển thiết bị cơ khí

Thiết bị truyền động có thể sử dụng để điều khiển các máy móc cơ khí thông qua việc điều khiển động cơ hoặc các phần tử cơ khí như bánh răng, xi lanh, hoặc cam. Chúng có thể cung cấp cả chuyển động quay và chuyển động tịnh tiến tùy theo yêu cầu của ứng dụng.

Ví dụ:

• Cửa tự động: Thiết bị truyền động điện điều khiển việc mở và đóng các loại cửa tự động tại các tòa nhà thương mại hoặc nhà máy.

• Cơ cấu nâng hạ: Trong các hệ thống nâng hạ, chẳng hạn như thang máy hoặc cần trục, thiết bị truyền động cung cấp lực để di chuyển các thành phần lên xuống.

4 . Ứng dụng trong robot và cánh tay robot

Thiết bị truyền động là một thành phần cốt lõi trong các hệ thống robot, giúp điều khiển các cánh tay robot hoặc các khớp nối để thực hiện các chuyển động phức tạp như gắp, di chuyển, hoặc hàn các chi tiết. Chúng giúp các robot thực hiện các nhiệm vụ tự động và lặp lại với độ chính xác cao.

Ví dụ:

• Cánh tay robot công nghiệp: Thiết bị truyền động giúp điều khiển các khớp của cánh tay robot để di chuyển và thao tác chính xác, đặc biệt trong các ngành công nghiệp như sản xuất ô tô, điện tử.

• Robot dịch vụ: Trong các robot dịch vụ, thiết bị truyền động giúp các robot thực hiện các thao tác như mở cửa, vận chuyển hàng hóa, hoặc tương tác với con người.

5 . Ứng dụng trong năng lượng tái tạo

Trong các hệ thống năng lượng tái tạo như tuabin gió và tấm pin mặt trời, thiết bị truyền động được sử dụng để điều khiển vị trí của cánh quạt hoặc tấm pin để tối ưu hóa khả năng thu nhận năng lượng.

Ví dụ:

• Tuabin gió: Thiết bị truyền động giúp điều chỉnh góc của các cánh quạt tuabin gió để tối ưu hóa hiệu suất thu năng lượng từ gió.

• Tấm pin mặt trời: Trong các hệ thống năng lượng mặt trời, thiết bị truyền động điều khiển tấm pin mặt trời hướng theo mặt trời trong suốt cả ngày để tối ưu hóa việc hấp thụ năng lượng mặt trời.

Kết luận chủ để

Thiết bị truyền động đóng vai trò quan trọng trong các hệ thống điều khiển và tự động hóa, là cầu nối giữa các tín hiệu điều khiển và hành động vật lý cụ thể. Với khả năng chuyển đổi năng lượng thành chuyển động cơ học, chúng được ứng dụng rộng rãi trong nhiều lĩnh vực, từ công nghiệp nặng, cơ khí chính xác, cho đến đời sống hàng ngày. Việc lựa chọn đúng loại thiết bị truyền động – dựa trên nhu cầu về nguồn năng lượng, lực, độ chính xác, và tốc độ – không chỉ giúp tối ưu hóa hiệu suất hoạt động mà còn đảm bảo sự ổn định, hiệu quả trong quá trình vận hành của các hệ thống tự động hóa.

Ngoài ra, với sự phát triển của công nghệ, các thiết bị truyền động ngày càng được tích hợp các hệ thống điều khiển thông minh và cảm biến tiên tiến, giúp cải thiện tính linh hoạt, độ bền và khả năng phản hồi nhanh chóng. Điều này không chỉ nâng cao hiệu suất mà còn mở ra nhiều ứng dụng mới, góp phần quan trọng trong sự phát triển của công nghiệp và công nghệ hiện đại.
