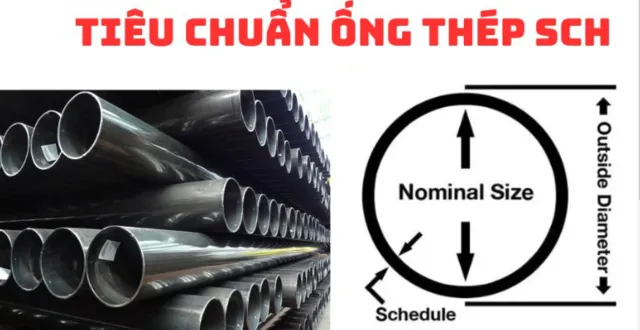

Tiêu chuẩn SCH là gì

Giới thiệu về tiêu chuẩn SCH (Schedule)

Trong ngành công nghiệp, các tiêu chuẩn đo lường là rất quan trọng để đảm bảo sự an toàn và hiệu quả cho các hệ thống cơ khí, đặc biệt là trong hệ thống đường ống. Một trong những tiêu chuẩn phổ biến và được sử dụng rộng rãi nhất là tiêu chuẩn SCH (Schedule). Tiêu chuẩn này quy định độ dày của ống thép được sử dụng trong các hệ thống dẫn chất lỏng hoặc khí nén. SCH giúp các kỹ sư và nhà thiết kế tính toán và lựa chọn loại ống phù hợp để chịu được áp lực và đảm bảo an toàn trong vận hành.

Lịch sử phát triển của tiêu chuẩn SCH bắt đầu từ những năm đầu thế kỷ 20, khi ngành công nghiệp dầu khí và sản xuất cần một tiêu chuẩn rõ ràng để đo lường và đánh giá độ dày của ống. Trước khi tiêu chuẩn này ra đời, các hệ thống đường ống thường sử dụng các tiêu chuẩn nội bộ của từng công ty, dẫn đến sự thiếu nhất quán và khó khăn trong quá trình sản xuất và lắp đặt. Tiêu chuẩn SCH được phát triển nhằm đồng nhất hóa các yêu cầu về độ dày ống, giúp việc thiết kế và lắp đặt trở nên hiệu quả và an toàn hơn.

Ngày nay, SCH đã trở thành tiêu chuẩn toàn cầu, được sử dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, xây dựng, và cả ngành công nghiệp nặng. Tiêu chuẩn này đóng vai trò quan trọng trong việc đảm bảo chất lượng và an toàn cho các hệ thống ống dẫn, đồng thời giảm thiểu rủi ro tai nạn và hỏng hóc trong quá trình vận hành.

Cấu trúc và đặc điểm của tiêu chuẩn SCH

Tiêu chuẩn SCH bao gồm nhiều loại với các mức đọ dày khác nhau, từ từ SCH 5, SCH 10, SCH 20, SCH 40, SCH 80, SCH 120, SCH 160, đến SCH XXS (Extra Extra Strong). Các loại SCH này phân biệt theo độ dày thành ống, với số SCH càng cao thì độ dày của ống càng lớn, giúp ống chịu được áp suất và lực tác động cao hơn.

Ví dụ, ống thép SCH 40 có độ dày vừa phải và thường được sử dụng phổ biến trong các hệ thống dẫn chất lỏng và khí nén thông thường. Trong khi đó, ống SCH 80 và SCH 160 có độ dày lớn hơn, thích hợp cho những ứng dụng yêu cầu chịu áp lực cao.

Các loại tiêu chuẩn SCH thông dụng

Tiêu chuẩn SCH bao gồm nhiều loại khác nhau, mỗi loại phản ánh độ dày của ống thép theo những con số cụ thể. Dưới đây là một số loại SCH thông dụng được sử dụng trong thực tế:

• SCH 5: Đây là loại có độ dày mỏng nhất trong hệ thống SCH, thường được sử dụng cho các hệ thống dẫn chất lỏng hoặc khí ở áp suất thấp. Vì độ dày mỏng, loại SCH này thường nhẹ và dễ vận chuyển, nhưng chỉ thích hợp cho các ứng dụng không yêu cầu khả năng chịu áp lực cao.

• SCH 10: Loại này có độ dày lớn hơn SCH 5, nhưng vẫn thuộc loại nhẹ và thường được sử dụng cho các ứng dụng có áp suất trung bình. SCH 10 thường được sử dụng trong các hệ thống cấp thoát nước hoặc dẫn khí ở mức áp suất vừa phải.

• SCH 40: Đây là một trong những loại SCH phổ biến nhất và được sử dụng rộng rãi trong nhiều ngành công nghiệp. SCH 40 có độ dày trung bình, đủ để chịu được áp suất cao và đảm bảo độ bền trong các điều kiện khắc nghiệt. Nó thường được sử dụng trong ngành dầu khí, hóa chất, và các hệ thống dẫn nước công nghiệp.

• SCH 80: Loại SCH này có độ dày lớn hơn SCH 40, thường được sử dụng cho các hệ thống cần khả năng chịu áp suất cực cao hoặc trong các môi trường khắc nghiệt. SCH 80 thích hợp cho các hệ thống dẫn khí nén, dầu khí hoặc trong các ứng dụng công nghiệp nặng.

• SCH 160: Đây là loại SCH có độ dày lớn nhất trong danh sách tiêu chuẩn, thường chỉ được sử dụng cho các hệ thống chịu áp lực cực lớn và yêu cầu độ an toàn cao nhất. SCH 160 ít phổ biến hơn các loại khác, nhưng rất quan trọng trong những ứng dụng đòi hỏi sự chịu lực cao như trong các nhà máy năng lượng hạt nhân hoặc hóa dầu.

Mỗi loại tiêu chuẩn SCH có một số đặc điểm riêng, tùy thuộc vào độ dày của ống và khả năng chịu áp lực. Con số càng cao, độ dày ống càng lớn, đống nghĩa với khả năng chịu được áp lực cao hơn. Việc lựa chọn loại SCH phù hợp là bước quan trọng để đảm bảo hiệu suất và tuổi thọ của hệ thống đường ống.

Công thức và cách tính toán độ dày theo SCH

Để hiểu rõ hơn về cách tính toán độ dày của ống theo tiêu chuẩn SCH, cần nắm vững mối quan hệ giữa đường kính danh nghĩa (Nominal Pipe Size – NPS) và độ dày ống. Độ dày của ống không cố định mà thay đổi tùy thuộc vào kích thước và tiêu chuẩn SCH của ống.

Mối quan hệ giữa đường kính danh nghĩa và độ dày ống:

• Đường kính danh nghĩa (NPS): Đây là thông số chỉ kích thước của ống, được đo theo hệ inch hoặc millimet. NPS không phải là đường kính thực tế của ống mà là con số danh nghĩa để phân loại kích thước ống.

• Độ dày ống (Wall Thickness): Độ dày của ống thay đổi theo tiêu chuẩn SCH và đường kính danh nghĩa. Ví dụ, ống SCH 40 với NPS 2 sẽ có độ dày nhỏ hơn ống SCH 40 với NPS 10.

Công thức cơ bản để tính toán độ dày của ống theo tiêu chuẩn SCH như sau:

Dy ng = NPS x H s SCH

Trong đó, hệ số SCH là giá trị cụ thể được quy định cho từng loại SCH (SCH 10, SCH 40, SCH 80, v.v.).

Ví dụ minh họa: Giả sử cần tính toán độ dày của ống với NPS 2 và SCH 40:

•  NPS 2: Đường kính danh nghĩa là 2 inch.

• SCH 40: Hệ số SCH là một giá trị cố định dựa trên bảng quy chuẩn.

Sử dụng công thức và tra bảng, ta có thể tính toán được độ dày chính xác của ống. Quy trình này giúp các kỹ sư dễ dàng lựa chọn loại ống phù hợp với yêu cầu kỹ thuật.

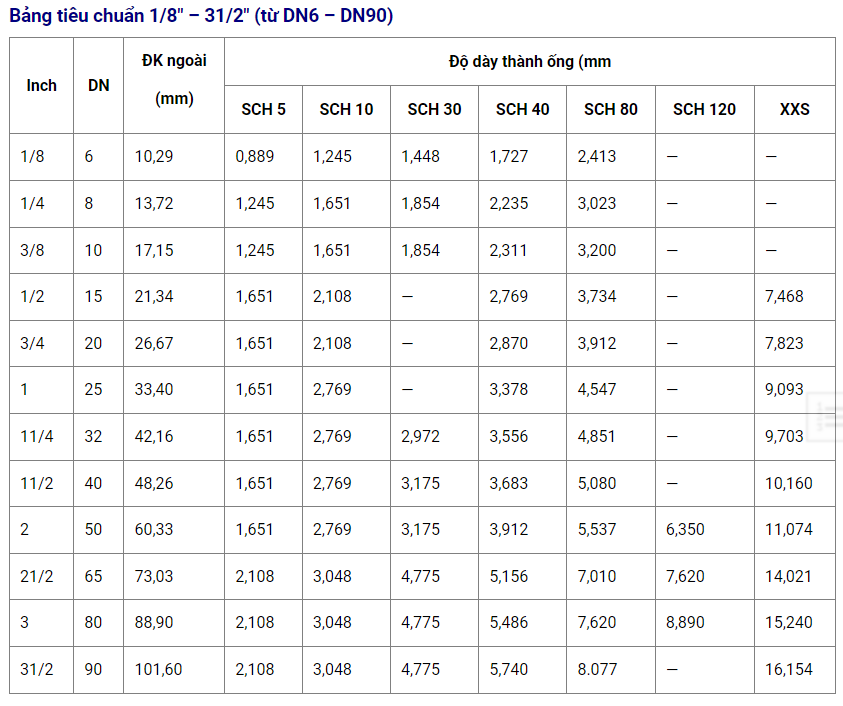

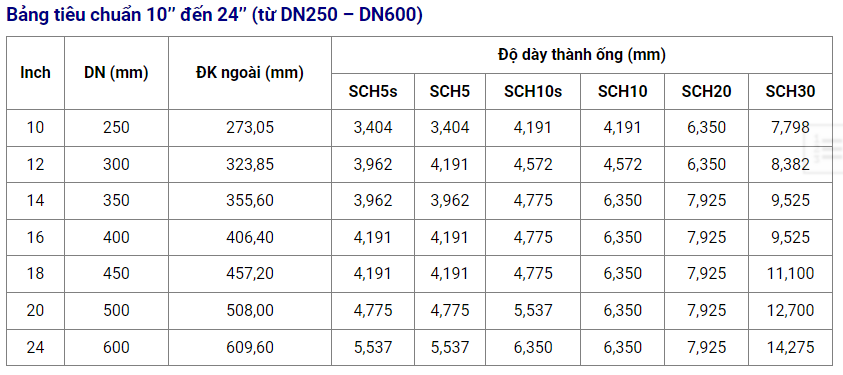

Bảng quy đổi tiêu chuẩn đọ dày ống thép SCH (theo NPS)

Dưới đây là bảng quy đổi tiêu chuẩn độ dày ống thép SCH (Schedule), giúp bạn dễ dàng tra cứu độ dày tương ứng của ống thép với các kích thước danh nghĩa khác nhau (NPS – Nominal Pipe Size). Bảng này là thông tin tham khảo dựa trên tiêu chuẩn ANSI/ASME B36.10M cho ống thép carbon và hợp kim.

Cách sử dụng bảng quy đổi

Khi bạn muốn tìm độ dày của ống theo tiêu chuẩn SCH, bạn cần biết kích thước danh nghĩa của ống (NPS) và loại SCH tương ứng (SCH 10, SCH 40, SCH 80, v.v.). Dựa vào đó, bạn sẽ có thể tra cứu độ dày của ống trong bảng quy đổi trên.

Bảng này rất quan trọng trong việc thiết kế và lựa chọn ống cho các hệ thống dẫn chất lỏng, khí nén, hay hơi nước, nhằm đảm bảo hệ thống có khả năng chịu áp lực tốt và vận hành an toàn.

Nếu bạn cần tra cứu thông tin cụ thể hơn về từng loại SCH hoặc tiêu chuẩn quốc gia khác, bạn có thể sử dụng các tài liệu kỹ thuật chi tiết của nhà sản xuất hoặc các tiêu chuẩn quốc tế như ASTM, ASME.

Vai trò của SCH trong thiết kế hệ thống đường ống

SCH không chỉ là một tiêu chuẩn đơn thuần về độ dày của ống, mà còn đóng vai trò quan trọng trong việc thiết kế các hệ thống đường ống, đảm bảo tính an toàn và khả năng chịu áp lực của hệ thống. Dưới đây là một số vai trò chính của SCH:

• Khả năng chịu áp suất:

Độ dày của ống là yếu tố quyết định khả năng chịu áp suất của hệ thống. Ống dày hơn có khả năng chịu được áp suất cao hơn, giúp hệ thống hoạt động an toàn trong các điều kiện khắc nghiệt. SCH giúp các kỹ sư tính toán và chọn lựa độ dày phù hợp để đảm bảo hệ thống không bị vỡ hoặc hỏng hóc dưới áp lực.

• Tính toán áp suất làm việc tối đa:

Một trong những yếu tố quan trọng khi thiết kế hệ thống ống là tính toán áp suất làm việc tối đa (Maximum Allowable Working Pressure – MAWP). MAWP là áp suất tối đa mà hệ thống có thể chịu đựng trong quá trình vận hành mà không gây hư hỏng. SCH cung cấp các thông số cần thiết để tính toán MAWP dựa trên độ dày của ống và vật liệu chế tạo.

• Đảm bảo an toàn trong sử dụng:

Sử dụng tiêu chuẩn SCH giúp đảm bảo hệ thống ống dẫn hoạt động an toàn trong các điều kiện làm việc khác nhau. Điều này đặc biệt quan trọng trong các hệ thống công nghiệp, nơi mà việc vỡ ống có thể dẫn đến các tai nạn nghiêm trọng hoặc thiệt hại về tài sản. Tiêu chuẩn này giúp đảm bảo các thông số kỹ thuật được tuân thủ đúng, giảm thiểu rủi ro và chi phí sửa chữa.

So sánh SCH với các tiêu chuẩn ống khác

SCH không phải là tiêu chuẩn duy nhất được sử dụng để đo lường và đánh giá độ dày của ống thép. Có nhiều tiêu chuẩn khác cũng được áp dụng trong các ngành công nghiệp khác nhau và việc so sánh SCH với các tiêu chuẩn này cũng giúp hiểu rõ hơn về sự đa dạng và ưu điểm của từng hệ thống.

Tiêu chuẩn SCH và ANSI/ASME B36.10/B36.19

ANSI (American National Standards Institute) và ASME (American Society of Mechanical Engineers) cũng có những tiêu chuẩn riêng về độ dày ống thép. B36.10 và B36.19 là hai trong số các tiêu chuẩn phổ biến của ANSI/ASME, được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp. Tuy nhiên, tiêu chuẩn SCH thường được ưa chuộng hơn vì sự linh hoạt và dễ dàng áp dụng trong nhiều loại ứng dụng khác nhau.

Tiêu chuẩn SCH và hệ thống ống Châu Âu

Tại Châu Âu, hệ thống ống thường tuân theo tiêu chuẩn DIN (Deutsches Institut für Normung), một hệ thống khác với SCH. DIN cũng có các quy định về độ dày và khả năng chịu áp lực của ống, nhưng cách tiếp cận và tính toán có phần khác biệt. Trong khi SCH sử dụng đường kính danh nghĩa và hệ số độ dày, DIN thường dựa trên các thông số khác như đường kính ngoài và độ dày thành ống cụ thể.

Kết luận

Tiêu chuẩn SCH (Schedule) là một phương pháp quan trọng và phổ biến để xác định độ dày của ống thép trong các hệ thống công nghiệp. Việc chọn đúng loại ống theo tiêu chuẩn SCH phù hợp với từng ứng dụng cụ thể giúp đảm bảo sự an toàn và hiệu quả trong vận hành. Bằng cách phân chia theo các mức độ dày từ SCH 5 đến SCH XXS, tiêu chuẩn này mang lại sự linh hoạt và dễ dàng trong việc thiết kế và thi công các hệ thống dẫn chất lỏng và khí nén.

Trong mọi ngành công nghiệp, từ dầu khí, hóa chất đến cấp thoát nước và năng lượng, việc tuân thủ tiêu chuẩn SCH là cần thiết để duy trì tính ổn định, giảm thiểu nguy cơ hỏng hóc và tối ưu hóa chi phí. Tiêu chuẩn này không chỉ hỗ trợ trong việc xác định loại ống chịu được các áp suất và điều kiện môi trường khác nhau mà còn giúp kéo dài tuổi thọ và đảm bảo an toàn cho các hệ thống sử dụng ống thép.

Nhờ vào tính đơn giản và hiệu quả trong việc lựa chọn ống thép theo tiêu chuẩn SCH, các nhà sản xuất và kỹ sư đã có một hệ thống tiêu chuẩn hóa rõ ràng, dễ hiểu để triển khai trong mọi dự án công nghiệp.
