Tủ điện công nghiệp

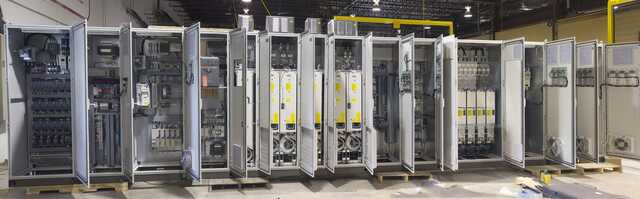

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp là một thành phân thiết yếu trong các hệ thống điện công nghiệp, đóng vai trò trung tâm trong việc quả lý, điều khiển và bảo vệ toàn bộ hệ thống điện của nhà máy, công trình hay các khu vực sản xuất lớn. Đây không chỉ là nơi chứa các thiết bị điện mà còn là công cụ đảm bảo sự hoạt động ổn định và hiệu quả cho toàn bộ quy trình sản xuất.

Khái niệm tủ điện công nghiệp

Tủ điện công nghiệp là thiết bị được thiết kế để tập trung và bảo vệ các thiết bị điện như công tắc, cầu dao, biến tần, rơle, bộ điều khiển lập trình (PLC), Đồng hồ đo lường và các linh kiện khác. Tủ điện không chỉ giúp phân phối điện năng mà còn điều khiển các thiết bị tự động hóa, giám sát trạng thái hoạt động của hệ thống và bảo vệ an toàn cho thiết bị lẫn người vận hành.

Với cấu trúc chắc chắn và khả năng tùy biến cao, tủ điện công nghiệp được thiết kế phù hợp với từng ứng dụng cụ thể trong nhiều ngành nghề khác nhau, từ sản xuất công nghiệp nặng, công trình xây dựng đến các hệ thống năng lượng tái tạo.

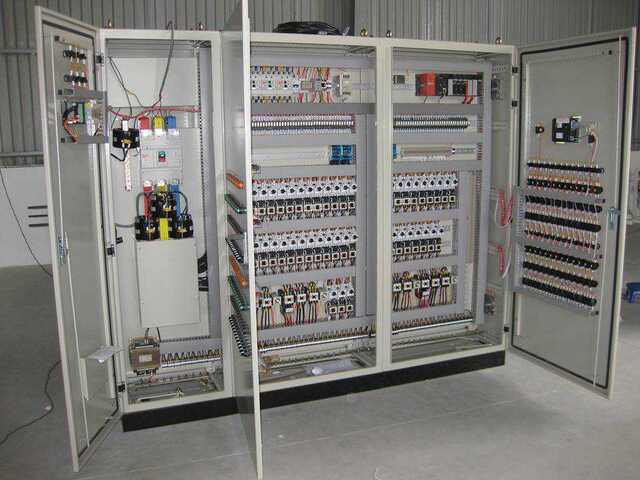

Cấu tạo cơ bản của tủ điện công nghiệp

Tủ điện công nghiệp có cấu tạo đa dạng, tùy thuộc vào yêu cầu sử dụng nhưng thông thường gồm các thành phần chính như sau:

1 . Vỏ tủ điện

• Chất liệu: Thường được làm từ thép sơn tĩnh điện, inox, hoặc nhôm với khả năng chống gỉ sét, chống bụi và chịu được điều kiện môi trường khắc nghiệt.
• Cấu tạo: Vỏ tủ có thiết kế kín với cửa đóng chặt, đảm bảo an toàn cho các linh kiện bên trong và ngăn ngừa sự xâm nhập của nước, bụi hoặc côn trùng.

2 . Hệ thống thiết bị đóng cắt

• MCB (Miniature Circuit Breaker): Thiết bị ngắt mạch tự động để bảo vệ hệ thống khỏi tình trạng quá tải hoặc ngắn mạch.
• MCCB (Molded Case Circuit Breaker): Được dùng trong các hệ thống điện lớn hơn, chịu được dòng điện cao.
• Contactor: Điều khiển đóng/mở mạch điện, giúp vận hành các thiết bị động cơ hoặc hệ thống chiếu sáng.

3 . Thiết bị điều khiển và tự động hóa

• PLC (Programmable Logic Controller): Bộ điều khiển lập trình, quản lý toàn bộ hoạt động của hệ thống tự động hóa.
• Relay bảo vệ: Bảo vệ thiết bị điện khỏi các sự cố như mất pha, lệch pha, hoặc quá tải.

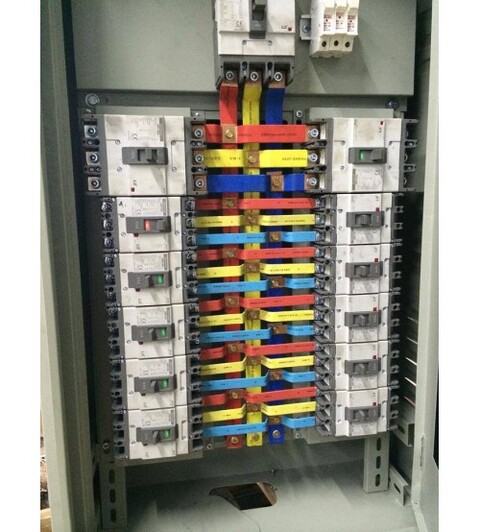

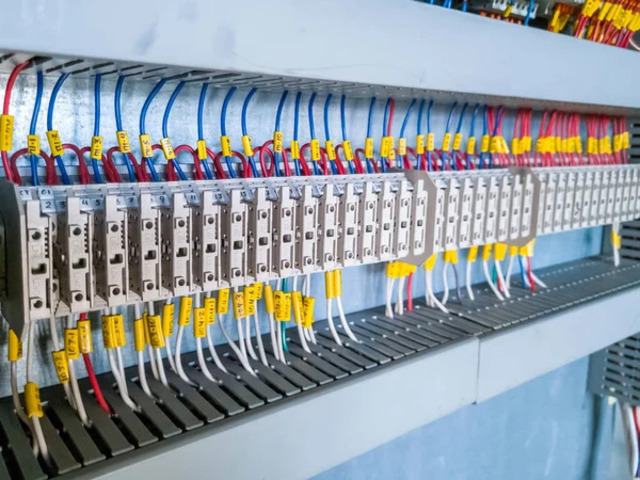

4 . Hệ thống thanh cái và dây dẫn

Thanh cái (Busbar) là thành phần chịu trách nhiệm dẫn điện từ nguồn chính đến các thiết bị khác trong hệ thống. Chúng thường được làm bằng đồng hoặc nhôm, đảm bảo độ dẫn điện cao và an toàn.

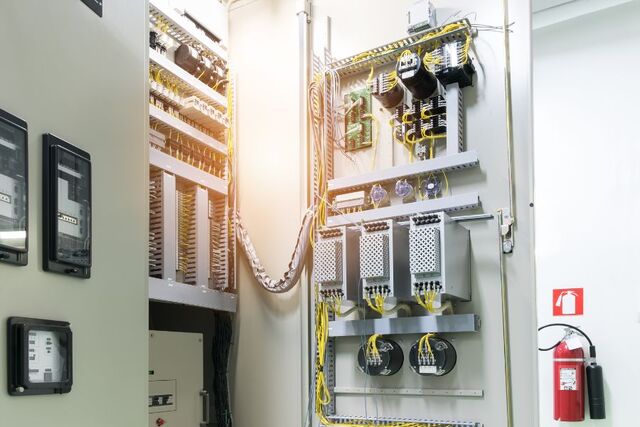

5 . Thiết bị đo lường và giám sát

• Đồng hồ đo điện áp, dòng điện, tần số: Giúp người vận hành theo dõi trạng thái hoạt động của hệ thống.
• Bộ cảm biến: Gửi tín hiệu về trung tâm điều khiển để điều chỉnh hệ thống một cách tự động.

6 . Phụ kiện hỗ trợ

• Quạt làm mát: Đảm bảo tủ điện không bị quá nhiệt.
• Đèn báo: Hiển thị trạng thái hoạt động như bật, tắt, lỗi…
• Nút nhấn khẩn cấp: Dùng trong trường hợp cần ngắt hệ thống ngay lập tức.

Vai trò và chức năng của tủ điện công nghiệp

Tủ điện công nghiệp là một trong những thành phần không thể thiếu trong các hệ thống điện hiện đại, đặc biệt trong sản xuất, xây dựng và vận hành công trình. Với nhiệm vụ quản lý, phân phối và bảo vệ dòng điện, tủ điện công nghiệp đảm bảo sự hoạt động ổn định, an toàn và hiệu quả cho toàn bộ hệ thống điện.

1 . Vai trò của tủ điện công nghiệp

1.1 Trung tâm điều phối năng lượng

Tủ điện công nghiệp đóng vai trò như trung tâm điều phối dòng điện, kết nối nguồn điện chính với các thiết bị đầu cuối trong hệ thống. Nó đảm bảo cung cấp điện liên tục, ổn định và phân phối năng lượng một cách hợp lý tới từng khu vực hoặc thiết bị.

1.2 Bảo vệ an toàn hệ thống và con người

Tủ điện công nghiệp giúp bảo vệ toàn bộ hệ thống điện và thiết bị khỏi các sự cố phổ biến như:

• Ngắn mạch: Khi có sự cố điện gây chập cháy, tủ điện sẽ tự động ngắt mạch để tránh lan rộng.
• Quá tải: Tủ điện kiểm soát dòng điện và ngắt khi hệ thống hoạt động vượt công suất thiết kế.
• Rò rỉ điện: Hỗ trợ bảo vệ người sử dụng khỏi các tai nạn điện nguy hiểm.

1.3 Tự động hóa quy trình vận hành

Trong các dây chuyền sản xuất công nghiệp, tủ điện công nghiệp tích hợp các thiết bị như PLC hoặc biến tần, giúp điều khiển hoạt động của máy móc một cách tự động, giảm thiểu sự can thiệp thủ công. Điều này không chỉ tăng năng suất mà còn giảm thiểu lỗi phát sinh trong quá trình sản xuất.

1.4 Giám sát và tối ưu hóa năng lượng

Tủ điện công nghiệp tích hợp các thiết bị đo lường như đồng hồ đo điện áp, dòng điện, công suất tiêu thụ… giúp giám sát hệ thống và tối ưu hóa việc sử dụng năng lượng. Điều này hỗ trợ giảm thiểu lãng phí điện năng, góp phần tiết kiệm chi phí vận hành.

1.5 Hỗ trợ mở rộng và nâng cấp hệ thống

Nhờ thiết kế linh hoạt, tủ điện công nghiệp có thể dễ dàng được mở rộng hoặc nâng cấp, đáp ứng các yêu cầu sản xuất ngày càng cao. Điều này rất quan trọng trong các ngành công nghiệp có tính biến động cao như sản xuất hoặc năng lượng tái tạo.

2 . Chức năng của tủ điện công nghiệp

2.1 Phân phối điện năng

• Tủ điện đảm nhận nhiệm vụ chia tải điện năng từ nguồn tổng (trạm biến áp hoặc nguồn máy phát điện) đến các khu vực khác nhau hoặc các thiết bị cụ thể.
• Giúp hệ thống vận hành trơn tru, đảm bảo mỗi thiết bị nhận đủ điện năng theo yêu cầu mà không gây quá tải.

2.2 Điều khiển hoạt động của thiết bị

• Thông qua các thiết bị như Contactor, Relay và PLC tủ điện quản lý hoạt động của máy móc trong dây chuyền sản xuất.
• Có thể lập trình để thực hiện các nhiệm vụ tự động như: bật/tắt thiết bị theo thời gian, điều chỉnh tốc độ động cơ, hoặc phản hồi theo trạng thái hoạt động.

2.3 Bảo vệ hệ thống và thiết bị

• Chống ngắn mạch và quá tải: Các thiết bị như MCB và MCCB trong tủ điện tự động ngắt mạch khi phát hiện sự cố.
• Chống rò rỉ dòng điện: Các thiết bị RCD (Residual Current Device) bảo vệ người vận hành khỏi nguy cơ bị điện giật do rò rỉ điện.
• Chống sét lan truyền: Một số tủ điện tích hợp thiết bị cắt sét, bảo vệ hệ thống khỏi các tác động của sét.

2.4 Giám sát trạng thái hệ thống

Tủ điện công nghiệp được tích hợp các thiết bị đo lường như:

• Đồng hồ đo điện áp, dòng điện, công suất.
• Đèn báo trạng thái (bật, tắt, lỗi).
• Cảm biến theo dõi nhiệt độ, áp suất.

Nhờ đó, người vận hành có thể dễ dàng theo dõi và phát hiện bất kỳ dấu hiệu bất thường nào trong hệ thống.

2.5 Điều hòa môi trường vận hành

• Tủ điện được trang bị các quạt làm mát hoặc bộ trao đổi nhiệt, giữ cho nhiệt độ bên trong luôn ổn định, đảm bảo tuổi thọ lâu dài cho các linh kiện điện tử.

2.6 Chuyển đổi nguồn điện tự động

• Trong các hệ thống sử dụng nguồn dự phòng (như máy phát điện), tủ điện ATS (Automatic Transfer Switch) đảm nhiệm chức năng tự động chuyển đổi nguồn điện khi xảy ra sự cố mất điện.

Phân loại tủ điện công nghiệp

Tủ điện công nghiệp có nhiều loại khác nhau, được thiết kế nhằm đáp ứng nhu cầu đa dạng của các hệ thống điện trong sản xuất và vận hành. Việc phân loại dựa trên chức năng, ứng dụng hoặc môi trường lắp đặt giúp người dùng dễ dàng lựa chọn tủ điện phù hợp.

Dưới đây là các loại tủ điện công nghiệp được sử dụng phổ biến, mô tả theo từng tiêu chí.

1 . Phân loại theo chức năng

1.1 Tủ điện phân phối (MSB – Main Switch Board)

Tủ điện phân phối được thiết kế để phân phối nguồn điện từ trạm biến áp hoặc nguồn tổng đến các hệ thống tiêu thụ điện trong nhà máy, tòa nhà hoặc khu công nghiệp.

Đây là loại tủ quan trọng nhất trong hệ thống điện, thường lắp đặt ở đầu nguồn với các thiết bị bảo vệ như ACB, MCCB và hệ thống thanh cái chịu dòng cao.

Tủ phân phối không chỉ đảm bảo cung cấp nguồn điện ổn định mà còn bảo vệ hệ thống khỏi sự cố như ngắn mạch, quá tải hoặc mất pha.

1.2 Tủ điều khiển động cơ (MCC – Motor Control Center)

Tủ MCC chuyên dùng để điều khiển và bảo vệ các động cơ điện trong hệ thống công nghiệp. Tủ này được tích hợp các thiết bị như contactor, relay nhiệt, khởi động từ, và đôi khi cả biến tần để điều chỉnh tốc độ động cơ.

Nhờ tủ MCC, các động cơ hoạt động hiệu quả hơn, được bảo vệ khỏi hiện tượng quá tải hoặc quá áp, và giảm nguy cơ hỏng hóc thiết bị, từ đó tối ưu hóa hoạt động của hệ thống sản xuất.

1.3 Tủ ATS (Automatic Transfer Switch)

Tủ ATS là giải pháp tối ưu để đảm bảo nguồn điện liên tục trong trường hợp mất điện. Khi nguồn chính gặp sự cố, tủ ATS tự động chuyển mạch sang nguồn dự phòng, thường là máy phát điện, mà không cần sự can thiệp của con người.

Loại tủ này được sử dụng rộng rãi tại các bệnh viện, trung tâm dữ liệu, hoặc nhà máy sản xuất, nơi yêu cầu nguồn điện không bị gián đoạn. Điều này giúp giảm thiểu tổn thất do thời gian dừng máy và tăng cường độ tin cậy của hệ thống.

1.4 Tủ điều khiển PLC (Programmable Logic Controller)

Tủ điều khiển PLC là loại tủ tích hợp các bộ điều khiển lập trình để tự động hóa các quá trình sản xuất và vận hành.

Với khả năng lập trình linh hoạt, tủ PLC điều khiển chính xác các thiết bị trong hệ thống như băng chuyền, robot công nghiệp, hoặc dây chuyền đóng gói.

Ngoài ra, tủ còn hỗ trợ kết nối với hệ thống SCADA để giám sát và điều khiển từ xa, mang lại hiệu quả cao trong sản xuất.

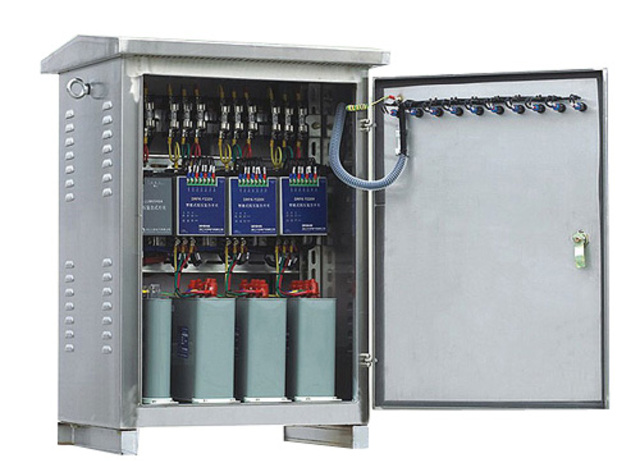

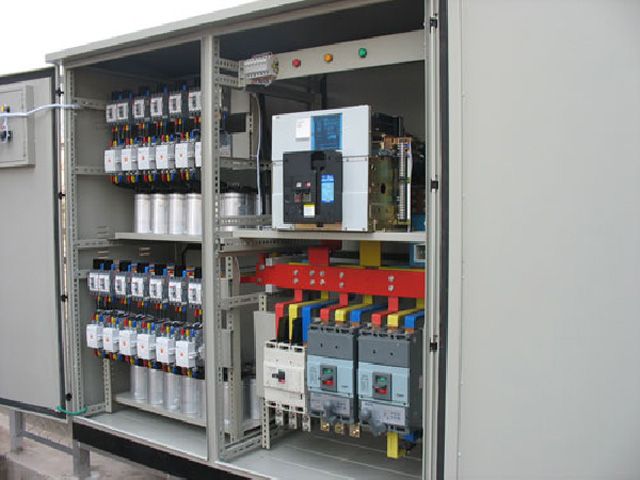

1.5 Tủ bù công suất phản kháng

Tủ bù công suất phản kháng giúp cải thiện hệ số công suất của hệ thống điện, giảm tổn thất năng lượng và tối ưu hóa hiệu quả vận hành. Tủ được trang bị các tụ bù, bộ điều khiển tự động và contactor, đảm bảo khả năng bù công suất chính xác và linh hoạt.

Đây là loại tủ không thể thiếu trong các nhà máy công suất lớn, nơi việc giảm chi phí điện năng và nâng cao hiệu suất sử dụng năng lượng là ưu tiên hàng đầu.

2 . Phân loại theo vị trí lắp đặt

2.1 Tủ điện trong nhà (Indoor Panel)

Tủ điện trong nhà được thiết kế để lắp đặt trong môi trường kín, nơi ít chịu ảnh hưởng bởi các yếu tố thời tiết. Với cấu tạo từ thép sơn tĩnh điện, loại tủ này có trọng lượng nhẹ và giá thành hợp lý, phù hợp với các nhà máy, xưởng sản xuất hoặc các tòa nhà thương mại.

Tuy nhiên, tủ điện trong nhà cần được bảo trì định kỳ để đảm bảo không bị ảnh hưởng bởi bụi bẩn hoặc độ ẩm trong môi trường sử dụng.

2.2 Tủ điện ngoài trời (Outdoor Panel)

Tủ điện ngoài trời được chế tạo từ vật liệu bền như inox hoặc thép không gỉ, có khả năng chống chịu tốt trước các yếu tố thời tiết như mưa, bụi và nhiệt độ cao. Loại tủ này thường được sử dụng trong các hệ thống chiều sáng công cộng, trạm biến áp, hoặc hệ thống điện năng lượng mặt trời.

Với thiết kế đại tiêu chuẩn IP65 hoặc IP66, tủ điện ngoài trời đảm bảo hoạt động ổn định trong các môi trường khắc nghiệt, giảm thiểu rủi ro hỏng hóc thiết bị.

3 . Phân loại theo mức độ tự động hóa

3.1 Tủ điều khiển tự động

Tủ điều khiển tự động được tích hợp các thiết bị hiện đại như PLC, cảm biến, và hệ thống điều khiển từ xa. Loại tủ này giúp tối ưu hóa quy trình vận hành mà không cần sự can thiệp trực tiếp của con người.

Với khả năng lập trình linh hoạt, tủ điều khiển tự động được ứng dụng trong các dây chuyền sản xuất lớn, hệ thống xử lý nước thải, hoặc các nhà máy năng lượng tái tạo. Sự tự động hóa này không chỉ tăng hiệu quả sản xuất mà còn giảm thiểu chi phí nhân công.

3.2 Tủ điều khiển thủ công

Tủ điều khiển thủ công là giải pháp đơn giản hơn, được vận hành trực tiếp thông qua các công tắc, nút nhấn, hoặc đèn báo trạng thái. Loại tủ này phù hợp với các hệ thống nhỏ hoặc không yêu cầu mức độ tự động hóa cao.

Mặc dù chi phí đầu tư thấp, tủ điều khiển thủ công đòi hỏi người vận hành phải có kỹ năng để đảm bảo quá trình điều khiển chính xác và an toàn.

4 . Phân loại theo ngành nghề sử dụng

4.1 Tủ điện trong ngành công nghiệp sản xuất

Tủ điện công nghiệp sản xuất thường được thiết kế để quản lý các dây chuyền sản xuất, hệ thống máy móc, và động cơ. Loại tủ này có cấu tạo phức tạp với khả năng điều khiển đồng bộ nhiều thiết bị, giúp tối ưu hóa quy trình sản xuất và giảm thiểu lỗi kỹ thuật.

4.2 Tủ điện trong ngành xây dựng

Trong ngành xây dựng, tủ điện được sử dụng để phân phối và quản lý điện năng cho các hệ thống chiếu sáng, điều hòa không khí, và các thiết bị thang máy. Tủ điện trong lĩnh vực này thường có thiết kế gọn nhẹ, dễ lắp đặt, và đảm bảo đáp ứng được các tiêu chuẩn an toàn.

4.3 Tủ điện trong năng lượng tái tạo

Đối với các hệ thống năng lượng tái tạo như điện mặt trời hoặc điện gió, tủ điện được tích hợp các thiết bị đặc thù như inverter, bộ điều khiển, và hệ thống lưu trữ năng lượng.

Loại tủ này đóng vai trò quan trọng trong việc chuyển đổi và quản lý nguồn điện từ năng lượng tái tạo, đảm bảo hoạt động ổn định và tiết kiệm năng lượng.

Ứng dụng thực tế của vai trò và chức năng tủ điện công nghiệp

Trong các nhà máy sản xuất:

• Tủ điều khiển động cơ (MCC) giúp vận hành và bảo vệ các động cơ trong dây chuyền sản xuất như bơm nước, quạt công nghiệp, hoặc máy nén khí.
• Tủ điều khiển PLC hỗ trợ tự động hóa toàn bộ dây chuyền, giảm thiểu sự can thiệp của con người.

Trong công trình xây dựng:

• Tủ điện phân phối (MSB) cung cấp điện năng cho hệ thống chiếu sáng, thang máy, và các thiết bị hỗ trợ thi công.
• Tủ điện ngoài trời đảm bảo an toàn trong điều kiện khắc nghiệt, phục vụ cho các công trình ngoài trời như chiếu sáng công cộng hoặc trạm biến áp.

Trong ngành năng lượng tái tạo:

• Tủ điện quản lý hệ thống điện mặt trời hoặc điện gió, tối ưu hóa việc lưu trữ và phân phối năng lượng.

Trong lĩnh vực dân dụng:

• Tủ điện được sử dụng để quản lý và bảo vệ các thiết bị gia dụng trong các tòa nhà, trung tâm thương mại, hoặc khu chung cư.

Lợi ích khi sử dụng tủ điện công nghiệp

• Phân phối điện năng ổn định: Đảm bảo cung cấp điện đồng đều đến các khu vực và thiết bị tiêu thụ.
• Bảo vệ hệ thống: Ngăn ngừa sự cố điện như ngắn mạch, quá tải, giảm nguy cơ cháy nổ và hỏng hóc thiết bị.
• Nâng cao hiệu quả vận hành: Giúp tối ưu hóa quy trình sản xuất và tiết kiệm năng lượng.
• Tự động hóa: Hỗ trợ điều khiển tự động và giám sát từ xa, giảm thiểu sự can thiệp thủ công.
• Độ an toàn cao: Bảo vệ con người khỏi các nguy hiểm liên quan đến điện nhờ thiết kế cách ly và chống rò rỉ.
• Tăng tuổi thọ thiết bị: Kiểm soát nguồn điện tốt hơn, hạn chế hư hỏng và kéo dài tuổi thọ của các thiết bị điện.
• Dễ bảo trì và nâng cấp: Thiết kế linh hoạt, dễ dàng mở rộng hoặc nâng cấp khi cần thiết.
• Tiết kiệm chi phí: Giảm tổn thất năng lượng và chi phí sửa chữa, bảo dưỡng hệ thống.

Kết luận

Tủ điện công nghiệp không chỉ là thiết bị hỗ trợ mà còn là trái tim của hệ thống điện, đóng vai trò quan trọng trong việc đảm bảo sự an toàn, hiệu quả và bền vững cho các hệ thống sản xuất và vận hành.

Với sự phát triển của công nghệ, tủ điện công nghiệp ngày càng được tích hợp nhiều tính năng hiện đại, góp phần thúc đẩy sự phát triển của ngành công nghiệp và cơ sở hạ tầng toàn cầu.
