Van bi 2 mảnh

Giới thiệu tổng quan về van bi 2 mảnh

Van bi 2 mảnh hay còn gọi với tên gọi khác như van bi 2PC, van bi 2 thân là dòng van bi sử dụng cho việc đóng mở hoặc điều tiết các dòng chảy lưu chất với thiết kế với dạng hai mảnh kết nối với nhau thành một thể thống nhất.

Van được kết nối lại với nhau thông qua các bulong hoặc đai ốc và kết nối bằng ren hoàn toàn chắc chắn. Với thiết kế này mang đến cho van có độ chống rò rỉ cao và sử dụng được tốt trong các hệ thống có áp lực cao.

Thông thường các dòng van có kích thước lớn sẽ được thiết kế theo dạng này để đảm bảo người sử dụng có thể bảo dưỡng vệ sinh van thuận tiện. Van bi 2 mảnh hay van bi 2 thân là 1 dạng được cấu tạo từ 2 mảng ghép chính với nhau, điều này giúp chúng ta có thể dễ dàng phân biệt hơn với van bi 1 mảnh, van bi 3 mảnh,…

Van bi 2 mảnh được thiết kế đa dạng với các chất liệu như : inox, gang, đồng,… với hai kiểu kết nối là dạng kết nối ren và dạng kết nối hai mặt bích. Mỗi loại kết nối, chất liệu khác nhau đều có những ưu điểm và hạn chế riêng của nó nhưng chúng đều thực hiện một công việc là làm lưu thông các dòng chảy qua van.

Ngoài ra, van bi 2 mảnh còn có nhiều các kích thước cho mọi người lựa chọn từ DN15- DN300 rất thuận lợi cho quá trình lựa chọn để lắp đặt cho từng môi trường hệ thống đa dạng.

Đặc điểm cấu tạo của van bi 2 mảnh

Van bi 2 mảnh so vể cấu tạo thì cũng tương tự như các dòng van bi khác. Chỉ khác ở chỗ là phần thiết kế thân van được chia làm 2 phần khác nhau. Cụ thể như sau:

• Kiểu thiết kế : được thiết kế với 2 thân – dạng full bore
• Thân van : được thiết kế với dạng 2 mảnh và được kết nối với nhau thông qua ren hoặc bulong, đai ốc tạo thành 1 thể thống nhất. Thân van được làm từ những chất liệu cao cấp như : inox, gang, đồng,… giúp van có một kết cấu trông rất chắc chắn.
• Bi van : có khối hình tròn được đục một lỗ xuyên qua tâm để điều khiển các dòng chảy lưu chất. Bi van được làm từ chất liệu inox nhằm đảm bảo sự chống ăn mòn, oxy hóa và khả năng chịu lực của quả bi.
• Trục van : là phần được đặt ở giữa trung tâm của van được thiết kế theo hình trụ có nhiệm vụ kết nối quả bi với bộ phận điều khiển. Trục van bi 2 mảnh thường được làm từ chất liệu inox 304 giúp trục van chịu được lực tác động mạnh mà vân không làm sao.
• Gioăng làm kín : là phần đệm quả bi để tạo sự kín khít khi đóng van làm các lưu chất bị rò rỉ nên nó được làm từ chất liệu có tính đàn hồi cao như cao su tổng hợp.
• Bộ điều khiển : là phần để người vận hành sử dụng làm xoay quả bi van  góc 0 độ đến 90 độ. Với bộ điều khiển này có các kiểu vận hành khác nhau như : tay gạt, tay quay thủ công hoặc bộ điều khiển khí nén, bộ điều khiển điện tự động hóa.

Nguyên lý vận hành của van bi 2 mảnh

Van bi 2 mảnh hay van bi 2 thân có một cấu tạo và cơ chế vận hành khá đơn giản, tất cả được điều khiển bằng bộ phận điều khiển tác động xuống trục van rồi tạo lực làm cho quả bi xoay chuyển để đóng mở van hoặc điều tiết các lưu lượng dòng chảy thông qua van.

Ở phần bi có lỗ trong sẽ được giữ chắc chắn giữa 2 vòng làm kín và được đục một lỗ xuyên qua tâm bi van. Khi dùng bộ điều khiển xoay góc 90 độ thì tương đương với việc lỗ bi song song với van làm mở ra cho các dòng chảy lưu thông hoàn toàn một cách dễ dàng.

Còn khi muốn đóng van người vận hành chỉ cần sử dụng bộ điều khiển để xoay quả bi về góc 0 độ lúc này lỗ xuyên tâm của quả bi sẽ nằm vuông góc với chiều của dòng chảy trong đường ống làm ngăn cản lại hoàn toàn các dòng lưu chất khi đi qua van.

Lý do vì sao nên sử dụng van bi 2 mảnh? Ưu điểm của van bi 2 mảnh là gì?

Với thiết kế của van được chia làm 2 mảnh, nhờ đó giúp thuận lợi cho việc bảo trì, bảo dưỡng và thay thế các linh kiện nằm trong thân van một cách dễ dàng. vì vậy van bi 2 mảnh có rất nhiều các ưu điểm nổi bật, do đó nó được sử dụng khá phổ biến từ các hệ thống dân dụng đến các nhà máy công nghiêp và các công trình xí nghiệp.

Sau đây, chúng ta có thể liệt kê một số ưu điểm của van bi 2 mảnh như sau :

• Van bi 2 mảnh được liên kết 2 mảnh lại với nhau thông qua bu lông, đai ốc hoặc là kết nối với nhau bằng ren. Đảm bảo độ chắc chắn, ổn định cho hệ thống.
• Được lắp đặt hệ thống gioăng làm kín khoa học, đúng kĩ thuật nên van có khả năng chống rò rỉ tốt.
• Lưu lượng dòng chảy khi đi qua van đang ở trạng thái mở hoàn toàn là 100% mà không bị bất kỳ một vật nào cản trở đến dòng chảy hoặc van.
• Van bi 2 mảnh có rất nhiều loại vật liệu, chất liệu khác nhau với các mức giá phù hợp để lựa chọn cho các ứng dụng khác nhau nhằm tối ưu về chi phí nhất.
• Van có các kích thước đa dạng từ Dn15- DN200 ( hoặc lớn hơn 200), Kết nối đa dạng từ ren đến bích với các tiêu chuẩn JIS, ANSI, BS, DIN,…
• Ngoài ra van bi 2 mảnh có 2 kiểu kết nối tiêu biểu là dạng kết nối ren và dạng kết nối 2 mặt bích. Từng loại kết nối đều có các ưu điểm và hạn chế riêng biệt của nó.
• Chúng giúp cho quá trình dòng chảy được lưu thông mà không bị kẹt lại hay lắng đọng lại ở trong thân van. Đặc biệt với chất liệu được làm từ inox van bi có thể thoải mái làm việc ở trong các môi trường có nồng độ oxi hóa.
• Van có thể chịu được môi trường có nhiệt độ, áp lực cao và tuổi thọ làm việc của van bi 2 mảnh tương đối bền lâu.
• Khi kết hợp cùng bộ truyền động bằng điện hoặc khí nén có thể điều chỉnh van làm việc tự động, vận hành hoạt động từ xa. Thích hợp cho hệ thống tự động hóa.
• Đặc biệt van luôn có sẵn trên thị trường và có thể mua được ở bất cứ đâu.

Xem thêm >>>> Van bi mặt bích  và Van bi nối ren

Van bi 2 mảnh được sử dụng trong các môi trường ứng dụng nào

Sau đây là một số ứng dụng điển hình mà có thể sử dụng van bi 2 mảnh vào các môi trường như :

• Van bi 2 mảnh được lắp đặt trong các hệ thống đường ống nước tại hộ gia đình, khu dân cư, khu đô thị.
• Lắp đặt cho các nhà máy sản xuất phân bón, làm giấy, thức ăn chăn nuôi.
• Trong ngành thực phẩm và đồ uống, van bi inox Wonil được sử dụng để điều khiển quá trình sản xuất và lưu lượng chất lỏng trong quy trình sản xuất nước ngọt, rượu bia và nước giải khát.
• Van được dùng để đóng ngắt cho các hệ thống ống dẫn xăng dầu, dầu thô, khí,…
• Xuất hiện ở các nhà máy chế biến thực phẩm dược phẩm, mỹ phẩm.
• Lắp đặt cho các hệ thống thông gió, điều hòa, làm mát.
• Ứng dụng trong các hệ thống cấp thoát nước của hồ bơi, các bể nuôi tròng thủy sản và hệ thống tưới tiêu của nông nghiệp.
• Van bi còn được ứng dụng trong các hệ thống dẫn truyền chất  của các khu khai thác khoáng sản, các khi quặng, nhà máy xi măng, vật liệu xay dựng.

Các loại vật liệu chế tạo để sản xuất van bi 2 mảnh

1. Van bi 2 mảnh inox

Van bi 2 mảnh inox này được đúc nguyên khối từ dòng chất liệu cao cấp inox SUS 304, SUS 316 không gỉ. Bề mặt của van inox rất sáng bóng và trơn, chúng giúp cho quá trình dòng chảy được lưu thông mà không bị kẹt lại hay lắng động lại ở trong thân van.

Với chất liệu inox cao cấp, van bi có thể thoải mái làm việc ở trong các môi trường có nồng độ oxi hóa, hay các axit hữu cơ mà không lo bị ăn mòn van. Van cho phép vận hành hiệu quả ở những môi trường có áp suất và nhiệt độ cao. Đồng thời độ bền cơ học của van cũng có thể nói là cao nhất.

Tuy nhiên giá thành của van bi 2 mảnh inox cũng cao hơn so với các dòng khác

2. Van bi 2 mảnh gang

Đây là các dòng van được sản xuất với các kích thước cỡ lớn và kết nối mặt bích. Được chế tạo từ các vật liệu như : gang cầu, gang xám, gang dẻo, van  cho phép khả năng chống chịu va đập tốt. Với sự bền bỉ của gang là một ưu điểm quan trọng giúp cho dòng van này thích hợp với nhiều ứng dụng công nghiệp.

 Khi đóng hoặc mở van đều không làm giảm lưu lượng, không tổn thất áp xuất và đổi hướng dòng chảy. Van bi 2 mảnh gang có khả năng làm việc tốt trong các môi trường hơi nóng, khí nén và lưu chất nước,… Chúng thường được dùng trong các hệ thống lò hơi hoặc cung cấp nước sạch, xử lí nước thải, hệ thống cầu đường, hệ thống nông nghiệp, dân sinh,….

3. Van bi 2 mảnh đồng

Van bi 2 mảnh đồng là dòng van được chế tạo bằng chất liệu đồng thay nguyên chất, độ bền cao, chịu nhiệt độ và chịu áp lực tốt. Là sản phẩm chuyên dùng cho các hệ thống cấp thoát nước sạch với kích thước từ DN100 trở xuống và thường là dạng van lắp ren kết nối với dạng tay gạt hoặc tay vặn.

Van có một hoạt động đóng mở nhẹ nhàng, êm ái và giá thành thì tương đôi srer đa phần sử dụng cho các căn hộ hoặc chung cư. Van bi được ứng dụng rộng rãi trong cuộc sống thường ngày của chúng ta mà không hề được chú đến như : ở đường ống dẫn nước cho bồn rửa, các vòi nước, bên trong máy giặt, lò sưởi khí đốt, tủ lanh,…

Các dạng điều khiển của van bi 2 mảnh

1. Van bi 2 mảnh dạng tay gạt

Là dạng van điều khiển hoạt động the phương pháp truyền thống thủ công bằng tay gạt. Có thể nói dạng điều khiển này là dạng phổ biến nhất hiện nay trên thị trường. Chúng thường được sử dụng trong các ứng dụng đơn giản và trong các hệ thống không yêu cầu độ chính xác cao.

Van được điều khiển bằng tay, dễ dàng giúp người vận hành có thể kiểm soát chính xác lưu lượng và áp suất của chất lỏng hoặc khí trong hệ thống. Phần tay gạt được thiết kế rất đơn giản khi cần đóng hay mở người vận hành chỉ cần nắm vào phần tay gạt đó rồi điều khiển theo hướng sang trái hoặc phải.

Van bướm tay gạt đóng mở nhanh, tuy nhiên việc đóng mở bằng tay gạt là rất nặng nên van bị hạn chế về kích cỡ. Giá thành van rất rẻ, rẻ hơn rất nhiều so với  các loại điều khiển tự động khác như điều khiển khí nén và điều khiển điện.

2. Van bi 2 mảnh dạng tay quay

Cũng giống như với van bướm tay gạt sử dụng bằng tác động lực từ cánh tay của người vận hành vào bộ phận điều khiển. Tuy nhiên van bướm tay quay lại sử dụng bộ điều khiển tay quay để vận hành van nó hỗ trợ người dùng thao tác bằng tay nhẹ nhàng, đỡ mất sức hơn

 Nhờ có phần thiết kế thêm bộ phận trợ lực nên việc truyền lực tác động xoay trục van, bi van cũng dễ dàng hơn. được đánh giá  rất dễ vận hành, người sử dụng không cần phải có chuyên môn cao cũng có thể vận hành van một cách hiệu quả.

Việc sử dụng hộp số giúp tốn ít không gian cần thiết để đóng mở van. Điều này rất thích hợp với các hệ thống bố trí dày đặc, không gian hạn hẹp. Nhược điểm của hộp số là thời gian đóng mở lâu hơn so với tay gạt, với thiết kế vô lăng thì giá thành van bướm cũng sẽ tăng lên.

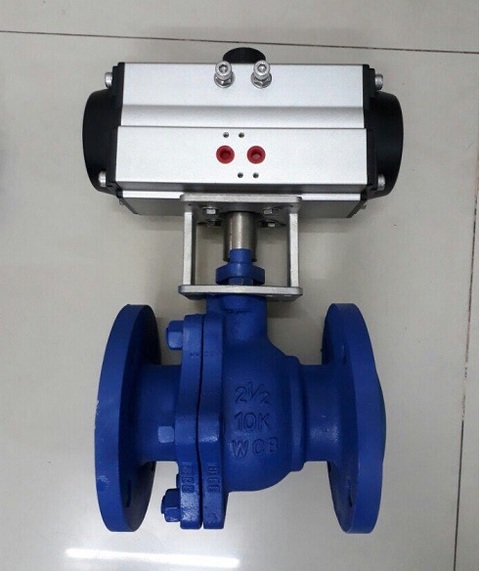

3. Van bi 2 mảnh điểu khiển khí nén

Khác với phương thức thủ công bộ phận tay quay và tay gạt mà van được điều khiển vận hành hoạt động đóng mở tự động thông qua bộ điều khiển khí nén. Bộ điều khiển khí nén này tiếp nhận khí nén đầu vào 2 – 8 bar để chuyển đổi áp lực khí nén đó thành động năng.

Quá trình điều khiển hoàn toàn phụ thuộc vào việc cung cấp khí nén vào bộ điều khiển nên người vận hành không cần phải tốn quá nhiều sức lực. Loại van này thích hợp sử dụng trong các hệ thống tự động hóa với thời gian vận hành nhanh chóng và độ chính xác cao.

Van điều khiển khí nén cũng đang được nhiều đơn vị ưu tiên sử dụng. Bởi dòng van này có thời gian đóng mở nhanh, giá thành rẻ, kích cỡ đa dạng, không những thế van còn rất an toàn cho hệ thống cũng như người vận hành.

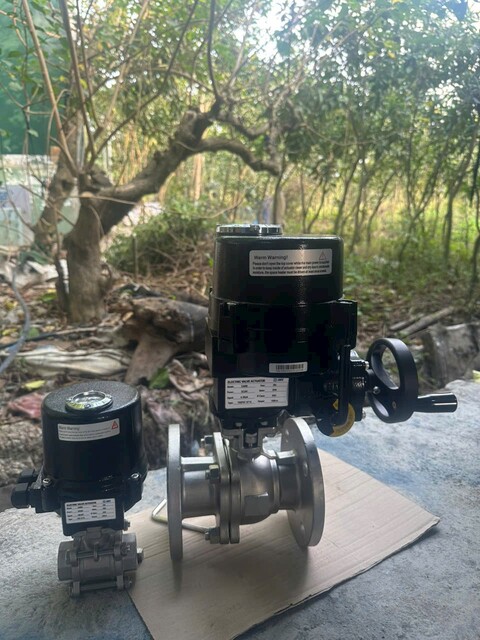

4. Van bi 2 mảnh điều khiển điện

Van được vận hành hoàn toàn tự động nhờ vào nguồn năng lượng điện, được thay bằng động cơ điều khiển điện để đóng mở và điều tiết van. Là một phương thức tự động hóa, mang lại hiệu quả cao và không tốn nhiều sức lực của người vận hành. Van điều khiển điện còn có khả năng điều khiển với độ chính xác cao, hoạt động một cách ổn định, nhanh chóng.

Bộ điều khiển điện sử dụng dòng điện áp phổ biến hiện nay ở Việt Nam chúng là là 24v, 220v, 380v. Van sử dụng điện nhưng rất an toàn, vì van có cơ chế tự ngắt điện khi đi hết hành trình cài đặt, vừa tiết kiệm năng lượng lại hạn chế cháy nổ tuyệt đối. Bề mặt của bộ điều khiển điện thường được phủ một lớp sơn Epoxy chống thấm và chống ăn mòn mạnh mẽ giúp tăng tuổi thọ và độ bền của van.

Nơi mua van bi 2 mảnh hàng chính hãng

Để tìm mua dòng van bi 2 mảnh chính hãng đã không còn là vấn đề khó khăn nữa. Vì hiện nay đơn vị XNK HT Việt Nam chúng tôi đã và đang cung cấp các sản phẩm van công nghiệp và cả van bi 2 mảnh đều chính hãng nên rất đảm bảo về chất lượng đa dạng về các kiểu chất liệu, kích thước, mẫu mã và các phương thức điều khiển của van.

Các sản phẩm hàng hóa bên chúng tôi đều được nhập khẩu trực tiếp không qua trung gian đến từ các nước có nền công nghiệp lớn như Hàn quốc, Đài loan, Trung quốc, Malaysia,… Khi về nước sẽ luôn có đầy đủ các giấy từ chứng nhận xuất xưởng, các bản test, giấy kiểm định hàng chất lượng.

Với hơn nhiều năm trong nghề, công ty chúng tôi ngày càng nhận được nhiều sự tín nhiệm của nhiều khách hàng và trở thành những khách hàng thân quen của công ty. Chúng tôi luôn đem lại cho quý khách hàng những sản phẩm chính hãng chất lượng cao cùng với mức giá thành cạnh tranh và nhiều đặc quyền ưu đãi.

Báo giá van bi 2 mảnh tại XNK HT Việt Nam

Giá thành sản phẩm là một trong những vấn đề tiềm ẩn của mọi khách hàng khi có nhu cầu mua hàng. Nhưng khi đến với chúng tôi Công ty XNK HT Việt Nam các bạn không cần phải lo về giá bởi các sản phẩm chúng tôi cung cấp đều được nhập khẩu trực tiếp chính hãng sản xuất. Chính vì lẽ đó mà giá thành sản phẩm của XNK HT Việt Nam luôn luôn là hấp dẫn nhất trên thị trường van công nghiệp toàn quốc.

Vậy để được báo giá chính xác nhất cho các sản phẩm tại thời điểm các bạn yêu cầu thì hãy liên hệ trực tiếp với chúng tôi để được hỗ trợ giá tốt nhất. Vì mỗi đợt hàng bên chúng tôi nhập về sẽ có một chút thay đổi điều chỉnh về giá cả tăng giảm theo các hãng sản xuất.

Không những thế chúng tôi còn cung cấp một chế độ bảo hành sản phẩm dài hạn, thường kéo dài lên đến 12 tháng. Dịch vụ hỗ trợ đổi trả sản phẩm cũng là một trong những vấn đề tạo nên sự uy tín của công ty chúng tôi. Nếu như sản phẩm các bạn nhận được có gặp vấn đề gì về lỗi do nhà máy sản xuất thì các bạn hãy liên hệ trực tiếp cho chúng tôi để được hỗ trợ tận tình nhé.
