Van bi đồng

Có phải bạn đang muốn tìm hiểu về dòng van bi đồng không? Dòng van bi đồng được biết đến như là dòng van sử dụng phổ biến đáng tin cậy rất bền và dễ sử dụng chống rò rỉ rất tốt trong các hệ thống: khí, nước, hơi…

Để hiểu rõ hơn về dòng van bi đồng này hãy cùng Công ty TNHH XNK HT Việt Nam chúng tôi tìm hiểu rõ về loại van này nhé !

Van bi đồng là gì?

Van bi đồng được làm từ chất liệu đồng thau hoặc đồng đỏ sử dụng trong các hệ thống có dòng chảy vừa và nhỏ. Van có lợi thế đóng mở nhanh, chặn dòng chảy một các thuận lợi. Van được lắp đặt trong các hệ thống nước sạch, nước sinh hoạt, một số loại lắp cho hệ thống đường ống khí, thủy lực.

Van bi đồng được dùng để kết nối 2 đầu đường ống với nhau có nhiệm vụ đóng mở điều tiết các lưu chất chảy khi lưu thông qua hệ thống đường ống. Bao gồm nhiều kích cỡ từ DN15 đến DN100 là dòng van có độ bền cao, chịu nhiệt độ và áp lực cao.

Van rất phổ biến trên thị trường do có thân hình nhỏ gọn, chắc chắn, với lớp gioăng làm kín bằng PTFE, NBR với độ kín rất cao. Van bi đồng thường vận hành bằng tay gạt được làm từ thép không rỉ. Van được thiết kế các khớp hãm tại tay gạt đảm bảo van vận hành đúng hành trình đóng mở.

Cấu tạo và nguyên lý hoạt động của van bi đồng

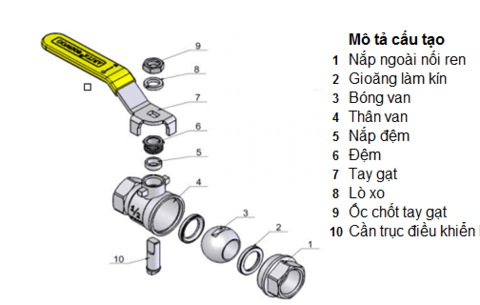

Cấu tạo của van bi đồng

Cũng như các dòng van bi tay gạt thông thường, van bi đồng cũng có cấu tạo gồm 5 phần chính:

Thân van : được làm hoàn toàn từ đồng thau, được đánh bóng, một số loại được mạ crôm tránh việc oxy hóa bề mặt.

Bộ truyền động : tay gạt được làm từ inox tạo độ chắc chắn khi làm việc, trên mỗi tay gạt đều được bọc lớp nhựa để bao vệ tay người dùng khi vận hành van.

Trục van : Được chế tạo từ đồng, thép không rỉ nhằm đảm bảo được độ bền, độ chắc chắn của van nhằm kết nối giữa bộ điều khiển và quả bi. Nhiệm vụ chính truyền lực từ bộ điều khiển đến quả bi van thực hiện vai trò đóng mở van

Gioăng làm kín : một chi tiết không thế thiếu ở bất kì van nào, giúp làm kín van cả ở trạng thái đóng và mở. Có tác dụng chống rò rỉ, đảm bảo van hoạt động trơn tru.

Bi van : Nơi tiếp xúc chính với dòng chất, làm bằng thép không rỉ được đục lỗ. Nhờ động năng được truyền từ bộ phận điều khiển qua trục van, bi van có thể xoay tròn để đóng mở van.

Nguyên lý hoạt động của van bi đồng

Hầu như mọi van bi kiểu tay gạt đều thiết kế giống nhau, ở trạng thái đóng van, tay gạt vuông góc với thân van, khi mở van tay gạt sẽ nằm song song cùng phía với thân và dòng chảy. Khi người vận hành tác động một lực vào bộ phận tay gạt, tay gạt sẽ tạo ra momen xoắn tác động đến trục van quay sẽ ảnh hưởng đến bi van.

Nguyên lý hoạt động đơn giản dựa vào bi van và bộ điều khiển theo cơ chế góc ¼ , muốn mở van tay xoay một góc 90 độ ( có hướng dẫn góc xoay trên mỗi tay gạt ) đóng van ta xoay ngược lại. Khi bộ truyền động của van bi được xoay góc 0º – 90º, quả bi sẽ đóng/mở theo tùy chỉnh và có thể kiểm soát dòng chất lỏng chảy qua lỗ của bi.

Đặc điểm của van bi đồng

• Không sử dụng van được ở nhưng nơi có môi trường axit, ăn mòn, oxy hóa cao vì là chất liệu đồng nên rất dễ bị ăn mòn khi tiếp xúc với các chất có nồng độ oxy hóa cao.
• Van có kích thước nhỏ chỉ từ DN15 – DN100 nên cách thức vận hành duy nhất là tay gạt.
• Về phần kết nối đa số van bi đồng có kiểu kết nối ren giúp việc lắp đặt và làm kín hệ thống một cách tối đa.
• Van thực hiện đóng mở hoàn toàn rất nhanh nhưng không lý tưởng cho việc điều tiết dòng chảy. Nếu sử dụng điều tiết trong thời gian dài van sẽ hư hỏng rất nhanh.

Phân loại các loại van bi đồng được sử dụng trên thị trường

Phân loại theo kiểu thiết kế

• Van bi đồng 2 ngã

Van bi đồng 2 ngã hay còn gọi là van bi đồng 2 chiều, van bi đồng 2 cửa được thông với nhau gồm 1 đầu ra và 1 đầu vào phép các dòng lưu chất di chuyển qua 2 hướng đối lập nhau.

Đây là dạng thiết kế cơ bản nhất và được mọi người sử dụng nhiều nhất. Vì dòng van này cũng dễ vận hành hơn rất nhiều so với dòng van bi 3 ngã và đặc biệt người vận hành hoạt động cũng có thể dễ dàng nhận biết trạng thái đang đóng hoặc đang mở của van nhờ tính năng xoay góc ¼.

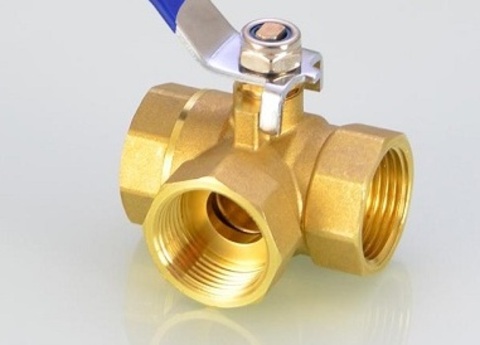

• Van bi đồng 3 ngã

Van bi đồng 3 ngã thông thường được thiết kế theo theo 2 dạng chính là dạng chữ T và chữ L. Tâm của bi van được khoét lỗ theo dạng Tport hoặc dạng Lport để có thể đa dạng hóa chức năng cũng như yêu cầu làm việc.

Van bi đồng 3 ngã chữ T cho phép các dòng lưu chất đi qua van trên 3 cửa cùng lúc hoặc chỉ đi qua 2 cửa và đóng cửa còn lại. Đây là dòng van có tính đa dụng cao, van vừa có khả năng phân luồng lại vừa có khả năng trộn dòng lưu chất.

Van bi đồng 3 ngã chữ L thì chỉ cho phép các dòng lưu chất đi vào từ 1 cửa và đi ra ở 1 trong 2 cửa còn lại. Đối với dòng van này thường được sử dụng trong các hệ thống cần điều hướng và chuyển hướng dòng chảy.

 Phân loại theo vật liệu

• Van bi đồng được làm từ đồng thau

Đồng thau là hợp kim của đồng và kẽm mang màu sắc gần như là màu vàng làm trang trang sức hiện này nên cũng được gọi là đồng vàng. Đồng vàng nó có thể duy trì được độ sáng bóng trong điều kiện môi trường bình thường.

Tính dẻo của đồng thau chỉ sau đồng đỏ nhưng chi phí chế tạo và tinh luyện lại rẻ hơn đồng đỏ rất nhiều, chính vì thế mà đồng thau được sử dụng khá phổ biến.

• Van bi đồng được làm từ đồng đỏ ( hay đồng nguyên chất)

Đồng đỏ thực chất chính là đồng nguyên chất, là loại có sắc tố màu đỏ đặc trưng. Nó có khả năng biến dạng linh hoạt, là loại hợp kim có thể dát mỏng như một tờ giấy hoặc kéo dìa giọt ra đến 2000m. Và khả năng dẫn điện, dẫn nhiệt của đồng đỏ rất là tốt, độ chống oxy hóa cao.

Nhờ sở hữu màu sắc đẹp và bắt mắt nên đồng đỏ được sử dụng trong rất nhiều lĩnh vực. Tuy nhiên, vì nó là loại đồng nguyên chất nên giá thành của nó hơi cao. Vì thế các sản phẩm làm bằng chất liệu này cũng có giá trị tương xứng với giá trị của đồng đỏ.

Xem thêm >>>> Van bi gang

Phân loại theo kiểu kết nối

Do van bi đồng ở trên thị trường đều có kích cỡ nhỏ từ DN15 – DN100 nên đa số các kiểu kết nối của van bi đồng thường có dạng như kết nối ren còn kết nối bích cũng có nhưng hiếm thấy.

• Van bi đồng nối ren trong

Van bi đồng ren trong dùng để kết nối hai ống ren cùng với đường kính hoặc đường kính khác nhau. Có phần lục giác ở giữa bề mặt để điều chỉnh khớp nối bằng cờ lê và các đường ren trong dùng để kết nối với các ống ren ngoài tạo ra thành một đường thẳng cho hệ thống.

Với kiểu kết nối này giúp người sử dụng có thể dễ dàng kết nối một cách nhanh chóng và đơn giản, tính ứng dụng cao có thể dễ dàng tháo lắp và cài đặt. Đây cũng là dạng kết nối thường xuyên bắt gặp trong cả hệ thống công nghiệp lẫn dân sinh.

• Van bi đồng nối ren ngoài

Van bi đồng nối trong ren ngoài là loại ren có các đường rãnh ở bề mặt ngoài của van nên ren ngoài còn có một tên gọi khác đó là ren trục. Có các size DN15 – DN20 áp dụng chủ yếu cho đường ống nước dân sinh căn hộ và một số hệ thống sản xuất nhỏ.

Van bi đồng nối ren ngoài thường được sử dụng chủ yếu để liên kết với các hệ thống đường ống sử dụng kết nối ren trong, sử dụng để nối van với các đường ống trong 2 công đoạn làm việc khác nhau.

• Van bi đồng 1 đầu ren trong và 1 đầu ren ngoài

Van bi đồng sử dụng kết nối ren hai đầu kiểu ren ngoài và ren trong nhằm đáp ứng cho các vị trí lắp đặt đặc biệt mà không cần sử dụng thêm các phụ kiện chuyển đổi khác.

Với kiểu kết nối ren trong ren ngoài này khác nhau khó tạo nên sự đồng nhất cho hệ thống nên cũng khá ít người sử dụng đến hiện nay, có thể bắt gặp ở 1 số hệ thống ống dẫn không cùng kích thước hãy các đoạn cần giảm áp lực lưu lượng của dòng lưu chất.

• Van bi đồng mặt bích

Van bi đồng mặt bích thường đc lắp đặt trong các hệ thống đường ống của tàu biển, có chức năng kiểm soát và điều tiết dòng chảy của lưu chất. Với kiểu kết nối này của van bi đồng thường rất hiếm thấy và ít người sử dụng do đồng có tính chất chịu áp lực, áp suất kém hơn so với các vật liệu khác như inox, gang, thép.

Phân loại theo thương hiệu xuất xứ

Hiện nay trên thị trường của chúng ta có rất nhiều thương hiệu với nguồn gốc xuất xứ khác nhau,  để có thể đáp ứng được về mặt chất lượng, hiệu quả làm việc cũng như tuổi thọ làm việc trong hệ thống thì chúng ta cũng nên lưu ý vấn đề lựa chọn thương hiệu cho sản phẩm.

Sau đây là một số loại van bi đồng được sử dụng rộng rãi trong công nghiệp mà các bạn có thể cân nhắc khi lựa chọn :

• Van bi đồng Kitz – Nhật Bản

Là một trong những dòng van quá nhiều người biết đến, nó được chế tạo bởi hãng sản xuất nổi tiếng đến từ Nhật Bản. Van được chế tạo trên dây chuyền công nghệ hiện đại và tiên tiến nhất. Độ chính xác của van là rất cao. Van có độ bền cơ học hơn hẳn so với những dòng van khác, đáp ứng tốt cho đại đa số yêu cầu kỹ thuật của các hệ thống hiện nay yêu cầu.

• Van bi đồng MIHA – Việt Nam

Van bi đồng MIHA là sản phẩm của người Việt dành cho người Việt, về chất lượng cũng như tuổi thọ của van cũng không hề thua kém gì với các dòng van bi đồng khác. Với mức áp suất làm việc giới hạn lên đến 16bar hay 16Kgf/cm², van bi đồng MIHA có thể đáp ứng được yêu cầu làm việc của các hệ thống như hệ thống dẫn dầu, hệ thống xăng, hệ thống nhiên liệu… Và thông thường nhiệt độ giới hạn của hệ thống thường thấp hơn nhiệt độ giới hạn của phụ kiện, với dòng van này có thể chịu được nhiệt độ khoảng 90°C.

• Van bi đồng Sanwa – Thái lan

Van bi đồng Sanwa có xuất xứ từ 1 quốc gia trong khu vực Đông Nam Á đó là Thái Lan nhưng nó được sản xuất trên dây truyền công nghệ Châu Âu. Van bi sanwa được làm bằng đồng thau chất lượng cao, sản phẩm được sản xuất bằng cách rèn nóng, đây là công nghệ mới nhất của Ý. Van đến từ hãng này có màu sắc khác biệt với các dòng van bi đồng của nước khác do thành phần kẽm trong vật liệu khá cao khiến van có màu sắc ngà ngà vàng nên rất dễ nhận biết so với các dòng van đến từ thương hiệu khác.

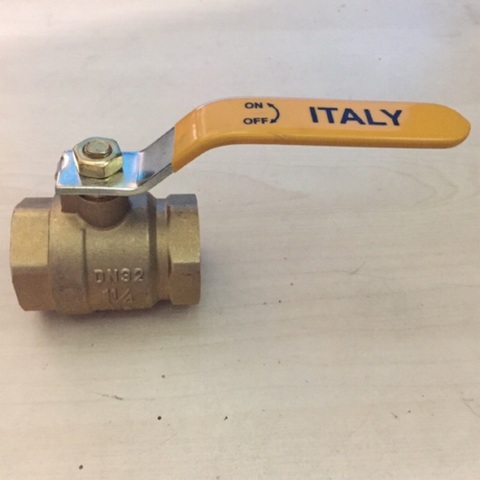

• Van bi đồng Italy – Italia

Van bi đồng Italy này có xuất xứ đến từ Châu Âu được biết đến như là dòng van sử dụng phổ biến đáng tin cậy rất bền và dễ sử dụng chống rò rỉ rất tốt trong các hệ: khí, nước, hơi…vì thế làm cho chúng trở thành lựa chọn tuyệt vời đóng và kiểm soát, và rất được ưu chuộng. Nhưng chúng không được kiểm soát tốt trong các ứng dụng điều khiển, với thiết kế thân van cũng như bộ điều khiển khá biệt hoàn toàn so với các van đồng khác nên không hề khó để lựa chọn van.

Tìm hiểu thêm >>>> Van bi inox Hàn Quốc

Ưu nhược điểm của van bi đồng

Ưu điểm van bi đồng

• Thiết kế nhỏ gọn, không chiếm nhiều không gian, lắp đặt và vận hành dễ dàng.
• Van bi đồng làm việc tốt với các môi trường lưu chất lỏng như nước, nước sạch, nước sinh hoạt.
• Làm việc tốt với các lưu chất khí hơi như hơi nóng, khí nén, khí gas,…
• Tính dẫn nhiệt và dẫn điện tốt, là sự lựa chọn không thể thay thế trong các hệ thống bảo ôn, làm mát hay nhiệt hay các thiết bị máy móc có liên quan.
• Van bi đồng có đa dạng kiểu lắp ren trong, ren ngoài,…
• Độ bền cao, tuổi thọ lâu dài, làm việc hiệu quả, ổn định trong nhiều môi trường thậm chí có chứa chất ăn mòn.
• Giá cả hợp lý, dòng van rẻ trên thị trường.

Nhược điểm van bi đồng

• Không hợp lý cho việc điều tiết dòng chảy, phù hợp với việc đóng mở van hoàn toàn.
• Van bi đồng thau khi sản xuất vẫn sử dụng chì nên không phù hợp lắp cho đường nước uống sẽ có hại cho sức khỏe.
• Nơi bắt ốc ở tay gạt và trục van là nơi rất dễ bị oxy hóa và nhanh hỏng nhất.

Van bi đồng được ứng dụng trong các môi trường như thế nào

• Van được sử dụng trong hệ thống cấp nước và xử lý nước để điều khiển luồng nước và các chất lỏng trong hệ thống cấp nước công cộng và hệ thống xử lý nước thải.
• Van đồng có thể được sử dụng trong một loạt các ứng dụng và thị trường. Chẳng hạn như truyền tải và lưu trữ, xử lý khí, công nghiệp, và nhiều hơn nữa. Van bi cung cấp khả năng bảo vệ rò rỉ đáng tin cậy. Đặc biệt có lợi trong các ứng dụng khí. Van bi có giảm áp suất thấp và có thể mở và đóng một cách nhanh chóng.
• Van bi đồng được sử dụng trong các ngành công nghiệp hóa chất, ứng dụng hóa học, vật lí chuyển động và trong các điều kiện môi trường khắc nghiệt.
• Được sử dụng dùng cho các môi trường công nghiệp dược phẩm, thực phẩm, đồ uống do khả năng thực hiện được ở áp suất cao và yêu cầu về vệ sinh.
• Van còn được sử dụng cho các hệ thống đường ống sẫn xăng dầu, gas, nồi hơi, lò hơi,…
• Ứng dụng vào cả hệ thống PCCC, giúp điều khiển dòng nước nhanh chóng khi có sự cố.

Cách lắp đặt van bi đồng

Các bước chuẩn bị lắp đặt van bi đồng

• Trước khi lắp đặt các van, làm sạch và loại bỏ bất kỳ vật nào ra khỏi đường ống (đặc biệt là các miếng niêm phong và kim loại), có thể làm tắc nghẽn và chặn các van.
• Đảm bảo rằng cả hai ống kết nối hai bên của van (thượng lưu và hạ lưu) được căn chỉnh (nếu chúng không phải là các van có thể không hoạt động chính xác).
• Đảm bảo rằng hai phần của đường ống (ngược dòng và xuôi dòng) khớp với nhau, bộ phận van sẽ không hấp thụ bất kỳ khoảng trống nào. Bất kỳ biến dạng nào trong đường ống có thể ảnh hưởng đến độ kín của kết nối, hoạt động của van và thậm chí có thể gây vỡ.

Các bước tiến hành lắp đặt van bi đồng

• Trước khi bắt đầu lắp, đảm bảo rằng các chủ đề và khai thác được sạch sẽ.
• Nếu các phần của đường ống không có hỗ trợ cuối cùng, chúng sẽ được khắc phục tạm thời. Điều này là để tránh căng thẳng không cần thiết trên van.
• Độ dài lý thuyết do ISO / R7 đưa ra cho quá trình khai thác thường dài hơn yêu cầu, độ dài của ren phải được giới hạn, sử dụng băng dính PTFE để đảm bảo độ kín của cố định và kiểm tra xem đầu ống có ấn đúng không lên đến đầu của chủ đề.
• Định vị các kẹp ống ở cả hai bên của van.
• Nếu lắp trên máy điều hòa không khí với ống PER và ống mềm, cần phải hỗ trợ các ống và ống với việc cố định để tránh làm căng van.

Bước cuối cùng là điều chỉnh và kiểm tra van

• Khi vặn van, đảm bảo rằng bạn chỉ xoay ở phía được vặn bởi đầu kết thúc. Sử dụng một cờ lê kết thúc mở hoặc một cờ lê điều chỉnh và không phải là một cờ lê khỉ .
• Không bao giờ sử dụng một phó để thắt chặt các cố định của van.
• Không vặn quá chặt van. Không chặn với bất kỳ tiện ích mở rộng nào vì nó có thể gây vỡ hoặc làm yếu vỏ.
• Sau khi đã điều chỉnh van xong chúng ta cần phải cho chạy thử và kiểm tra xem van có bị rò rỉ lưu chất không. Nếu như có hãy điều chi
