Van bướm gang tay gạt

Giới thiệu sản phẩm – van bướm gang tay gạt là gì

Van bướm gang tay gạt hay còn gọi là van bướm gang tay kẹp là một thiết bị công nghiệp được lắp đặt trên hệ thống đường ống dùng để điều tiết đóng mở các dòng lưu chất khi đi qua van.

Một thiết bị cơ truyền thống vẫn được mọi người sử dụng phổ biến cho các đường ống nhỏ ngày nay. Khi muốn điều khiển van người vận hành chỉ cần thao tác gạt sang trái hoặc phải bằng tay và sức của mình là có thể điều khiển van theo nhu cầu sử dụng.

Van bướm gang tay gạt có thể diễn ra hoạt động đóng mở bởi bộ phận đĩa van nừm trong thân van có thể xoay quanh trục từ góc 0 – 90 độ hoặc có thể sử dụng với mục đích điều tiết các dòng chảy lưu chất với các góc nhỏ hơn 90 độ.

Van bướm gang tay gạt này được làm bằng các chất liệu gang dẻo, gang xám,.. Có khả năng chống chịu tải trọng tốt và được sơn phủ thêm lớp Epoxy giúp chịu được sự mài mòn từ các tác động xấu của môi trường.

Với thiết kế đơn giản và vận hành dễ dàng mà giá thành lại cực kì rẻ nên được dúng cho rất nhiều các hệ thống cấp thoát nước, xử lý nước thải, môi trường hóa chất, xăng dầu,…

Các đặc điểm nổi bật của van bướm gang tay gạt

Van bướm gang tay gạt ( tay kẹp) là sản phẩm được nhập khẩu chính hãng từ nhiều nước có nền công nghiệp nổi tiếng như Hàn Quốc, Đài Loan, Nhật Bản,… nên vấn đề về chất lượng khách hàng có thể yên tâm khi lựa chọn sản phẩm. Dưới đây là một số các đặc điểm nổi bật của dòng van bướm này :

• Kiểu thiết kế : Van bướm gang tay gạt có kiểu thiết kế đặc trưng với một đĩa tròn dẹp nằm ở trong thân van và được lắp đặt nằm trong đường ống dẫn. Cho phép kiểm soát dòng chất lỏng hoặc khí một cách chặt chẽ, đảm bảo sự hiệu quả trong quá trình vận hành của hệ thống.

• Vật liệu chế tạo : Van bướm gang tay gạt thường được làm từ gang hoặc thép cacbon giúp nó có độ bền cao và khả năng chống ăn mòn tốt.

• Kích thước và áp suất : Các van bướm gang tay gạt có thể được sản xuất ở nhiều kích thước khác nhau để phù hợp với yêu cầu cụ thể cửa ứng dụng. Chúng có thể chịu được các áp suất cao nên chúng là lựa chọn phổ biến trong các môi trường công nghiệp yêu cầu sự chịu lực cao.

• Chất lượng và kiểm soát chất lượng : Van bướm gang tay gạt được sản xuất với các tiêu chuẩn chất lượng cao và quy trình kiếm soát chất lượng nghiêm ngặt để đảm bảo hiệu suất ổn định và an toàn trong quá trình sử dụng.

• Tính linh hoạt trong việc kiểm soát dòng chảy : Van bướm gang tay gạt có thể điều chỉnh dòng chất nhanh chóng và chính xác. Có thể điều chỉnh linh hoạt theo nhiều góc độ khác nhau đáp ứng được các nhu cầu sử dụng của người điều khiển và hệ thống.

• Dễ lắp đặt và bảo trì : Với kiểu thiết kế đơn giản giúp việc lắp đặt và bảo trì đơn trở nên dễ dàng. Loại van này thường được trang bị cơ cấu kẹp giúp thuận tiện trong quá trình kiểm tra và bảo dưỡng.

Các bộ phận cấu tạo của van bướm gang tay gạt

Tương tự như các sản phẩm van bướm thông thường khác, van bướm gang tay cũng được cấu tạo từ các bộ phận chính như sau :

• Thân van : có dạng hình trụ thẳng đứng và ở giữa có một lỗ tròn để đặt đĩa van. Đây là bộ phận chính bao bọc bên ngoài và được làm từ chất liệu gang hoặc thép cacbon gúp đảm bảo độ bền và khả năng chịu áp lực rất tốt.

• Đĩa van : có một vai trò vô cùng quan trọng do tiếp xúc thường xuyên với các lưu chất nên được làm từ các vật liệu chống ăn mòn. Có thể xoay chuyển góc ở trong thân van để mở hoặc đóng các dòng chảy lưu chất trong đường ống.

• Trục van : được cố định chắc chắn như một thanh kim loại làm bằng chất liệu thép không gỉ hoặc inox có độ cứng cao. Có nhiệm vụ kết nối và truyền tín hiệu từ bộ phận tay gạt xuống đĩa van để diễn ra quá trình vận hành đóng mở của van.

• Gioăng, đệm : được làm từ các cao su, tép lông, PDEM, TEFLON có tác dụng tạo độ kín giữa đĩa van và thân van. Giúp cho các lưu chất không bị rò rỉ ra bên ngoài đảm bảo an toàn và vệ sinh cho hệ thống.

• Tay gạt : Thiết kế với một thanh trên dài và một thanh dưới ngắn hơn được kết nối với nhau bằng lò xo và tạo thanh góc nhọn giống với mỏ vịt nên người ta thường hay gọi trêu là tay kẹp mỏ vịt. Được làm bằng inox, nhôm, hoặc thép để tạo độ chắc chắn khi cầm nắm  thực hiện các thao tác điều khiển van.

• Ngoài ra còn một số các phụ kiện điều chỉnh như : bulong, ốc vít và bánh răng để có thể điều chỉnh và bảo trì van.

Chức năng hoạt động của van bướm gang tay gạt

Chức năng hoạt động của van bướm gang tay gạt dựa hoàn toàn vào nguyên lý đòn bẩy. Là khi một người tác động lực lân bộ phận cần gạt bằng cách bóp và gạt tay sang trái hoặc phải thì lúc này lực momen xoắn sẽ truyền xuống trục van khiến nó xoay theo hướng của tay gạt.

Trục van đã được kết nối với đĩa van nên khi đĩa van quay theo hướng nào thì nó cũng quay theo hướng đó.

Đĩa van khi ở trạng thái đóng hoàn toàn sẽ tạo với thân van một góc 0 độ. Khi trục van quay thì đĩa van cũng quay và mở góc để môi chất có thể chảy qua. Đĩa van sẽ được quay giới hạn một góc 90 độ tức là đĩa van sẽ vuông góc với thân van. Đây chính là trạng thái mở hoàn toàn và lưu lượng dòng chảy mạnh nhất. Nếu muốn đóng van chỉ cần gạt ngược lại với chiều còn lại và van sẽ trở về trạng thái ban đầu là đóng hoàn toàn.

Đánh giá về các ưu điểm và nhược điểm của van bướm gang tay gạt

Van bướm gang tay gạt đảm bảo được thiết kế theo đúng tiêu chuẩn của thiết bị này đảm bảo thực hiện nhiệm vụ đóng mở và điều tiết dòng chảy một cách tối ưu nhất. Vì vậy, nó sở hữu một số các ưu nhược điểm như sau :

Ưu điểm van bướm gang tay gạt

• Thiết kế nhỏ gọn, cấu tạo đơn giản thường không chiến nhiều không gian đường ống, có thể lắp đặt được ở nhiều vị trí khác nhau.

• Chất liệu gang có độ bền tốt có thể đáp ứng được nhiều môi trường, môi chất.

• Khả năng đóng mở nhanh đồng thời có thể kiểm soát được các góc mở của van để điều chỉnh lưu lượng môi chất theo mong muốn.

• Đĩa van bướm gang tay gạt thường được bọc lớp cao su NBR/EPDM nên khi hoạt động khá êm và hây ra tiếng ồn quá lớn.

• Tay gạt điều khiển có thể giúp điều tiết được lưu lựng dòng chảy khá chính xác và được đánh giá rất phù hợp để kiểm soát dòng chảy trong không gian đường ống tối thiểu.

• Kết cấu của van bướm gang tay gạt có cấu tạo đơn giản giúp người sử dụng có thể dễ dàng tháo rời sửa chữa một cách thuận tiện và nhanh chóng, không phải tốn quá nhiều chi phí sửa chữa.

• Giá thành của van bướm gang tay gạt và chi phí lắp đặt rẻ hơn nhiều so với các dòng điều khiển tự động khác như điều khiển khí nén, điều khiển điện.

Nhược điểm của van bướm gang tay gạt

• Vì vận hành hoàn toàn dựa vào sức người không có trợ lực nên nếu lắp đặt ở các hệ thống đường ống lớn sẽ rất khó điều khiển và tốn rất nhiều công sức người vận hành.

• Khả năng điều tiết không quá tốt nếu thường xuyên mở đĩa van ở góc nhỏ hơn 90 độ có thể nhanh hỏng hơn.

• Đĩa van cũng sẽ dễ bị mài mòn do áp lực dòng chảy quá lớn hay do các tạp chất bụi bẩn bị kẹt lại khiến các lưu chất có thể bị rò rỉ trong hệ thống.

Ứng dụng phổ biến của van bướm tay gạt ở các hệ thống ngày nay

Nhìn chung về các ưu điểm được liệt kê ở trên về tính chất và công dụng của van bướm gang tay gạt và có giá thành hợp lý. Nên thiết bị này ngày càng được ứng dụng hơn trong nhiều lĩnh vực. Điển hình một vài ứng dụng cụ thể như :

• Sử dụng trong các hệ thống nhà máy nước sạch của các khu dân cư, tòa nhà cao ốc, khu dân sinh,…

• Ứng dụng trên các hệ thống cấp thoát nước và xử lý nước thải công nghiệp.

• Được dùng ở trên các tàu biển để cấp thoát nước sạch, nước thải, dầu khí,..

• Dùng cho các nhà máy chế biến đồ uống, các ngành công nghiệp khai thác, sản xuất thực phẩm,…

• Ứng dụng trong các hệ thống phòng cháy chữa cháy.

• Van bướm gang tay gạt được sử dụng trong các hệ thống làm mát, hệ thống xử lý nước làm mát và hệ thống làm mát cho thiết bị sản xuất điện.

• Được tích hợp trong hệ thống HVAC để kiểm soát lưu lượng không khí và nước làm mát.

Một số thương hiệu nổi tiếng sản xuất van bướm gang tay gạt

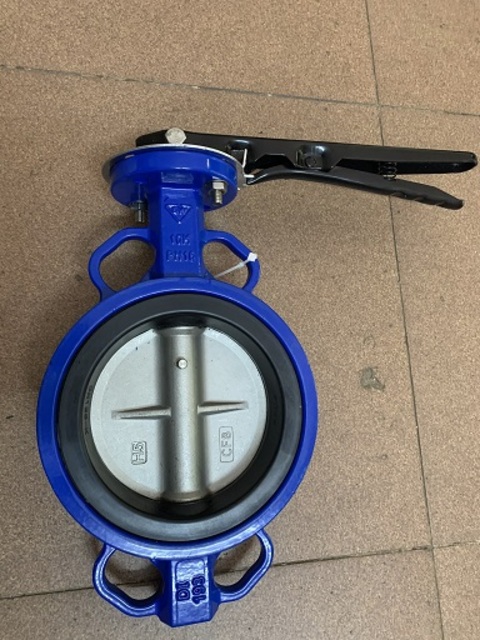

I . Thương hiệu Wonil – Hàn Quốc

Với lịch sử hình thành và phát triển đến nay là hơn 30 năm, thương hiệu Wonil Hàn Quốc luôn có vị trí đứng nhất định trong việc sản xuất van bướm gang tay gạt và các sản phẩm van công nghiệp khác. Có thể nói Wonil đang ngày càng phát triển không ngừng nghỉ không chỉ ở Hàn Quốc mà còn vươn tầm thế giới.

Các sản phẩm họ luôn được đánh giá cao bởi vì có chất lượng tốt, dùng ổn định và tuổi thọ sử dụng được khá lâu dài.

• Nhãn hiệu: Wonil

• Xuất xứ: Hàn Quốc

• Kích thước: DN50-DN300

• Kết nối: Wafer

• Phương thức kết nối: KS 10K

• Vận hành: Tay gạt

• Thân van: GCD 450

• Trục van: Inox 304

• Gioăng làm kín: EPDM

• Áp lực làm việc: Max 16 Bar

• Môi trường ứng dụng: nước, khí, dầu và ga

• Nhiệt độ làm việc: 5 độ C ~ 120 độ C

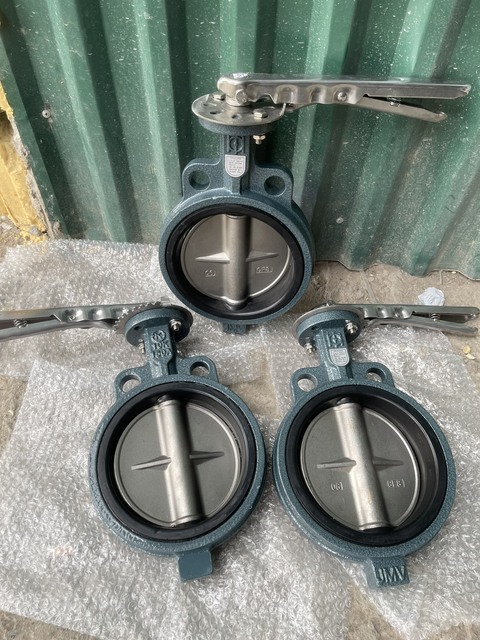

II . Thương hiệu JMV – Hàn Quốc

Cũng là một trong những thương hiệu nổi tiếng đến từ đất nước Hàn Quốc nơi được mệnh danh là sứ xở kim chi. Đã cho ta thấy được thương hiệu JMV này cũng đang ngày một nổi bật với những bước tiến xa hơn trong tương lại khi đang ngày chứng tỏ cho mọi người thấy được chất lượng sản phẩm của van bướm gang tay gạt luôn đạt đầy đủ các tiêu chuẩn sản xuất van.

Van bướm gang tay gạt JMV có màu xanh đặc trưng trông khá là bắt mắt, tạo được tính thẩm mỹ cho hệ thống.

• Nhãn hiệu: JMV

• Xuất xứ: Hàn Quốc

• Kích thước: DN50-DN200

• Kết nối: Wafer

• Vận hành: Tay gạt

• Thân van: gang đúc

• Trục van: Inox 304

• Gioăng làm kín: EPDM

• Áp lực làm việc: PN16

• Môi trường ứng dụng: nước, khí, dầu và ga

• Nhiệt độ làm việc: ~ 200 độ C

Xem thêm >>>> Van bướm inox JMV và Van bướm tay quay JMV

III . Thương hiệu AUT – Malaysia

AUT là thương hiệu van đến từ quốc gia có nền kinh tế thị trường công nghiệp – Malaysia. Với kinh nghiệm dày dặn của mình trong hơn 29 năm qua, thương hiệu AUT đã không ngừng phát triển sản xuất ra các sản phẩm đa dạng từ van bi, van cầu, van bướm đến van cổng, van kiểm tra,…

Không chỉ van bướm gang tay gạt mà tất cả sản phẩm đều trải qua quy trình kiểm tra gắt gao với vô số tiêu chuẩn kiểm định trước khi cung cấp tới khách hàng.

• Nhãn hiệu: AUT

• Xuất xứ: Malaysia

• Kích thước: DN50-DN300

• Kết nối: Wafer

• Vận hành: Tay gạt

• Thân van: gang dẻo, gang cầu

• Trục van: Inox 304

• Gioăng làm kín: EPDM

• Áp lực làm việc: PN16

• Môi trường ứng dụng: nước, khí, dầu và ga

• Nhiệt độ làm việc: 0- 180 độ C
