Van bướm tay gạt AUT

Ở phần bài trước chúng ta đã tìm hiểu về dòng sản phẩm van bướm tay quay AUT rồi thì trong phần này chúng ta sẽ tìm hiểu tiếp đến sản phẩm van bướm tay gạt AUT.

Van bướm tay gạt AUT cũng là dòng van công nghiệp được sản xuất và cung cấp bởi thương hiệu van AUT đến từ đất nước Malaysia – là một trong những thương hiệu hàng đầu tại quốc gia này.

Với kinh nghiệm nhiều năm trong ngành sản xuất các sản phẩm van công nghiệp, có thể nói thương hiệu AUT đang ngày mặt khẳng định vị thế của mình. Các sản phẩm đưa ra thị trường không chỉ riêng sản phẩm van bướm tay gạt AUT đều là những dòng sản phẩm có chất lượng tốt và đạt đầy đủ các yếu tốt kỹ thuật cực kì đảm bảo, được mọi tin dùng và sử dụng rất nhiều trong đó có Việt Nam.

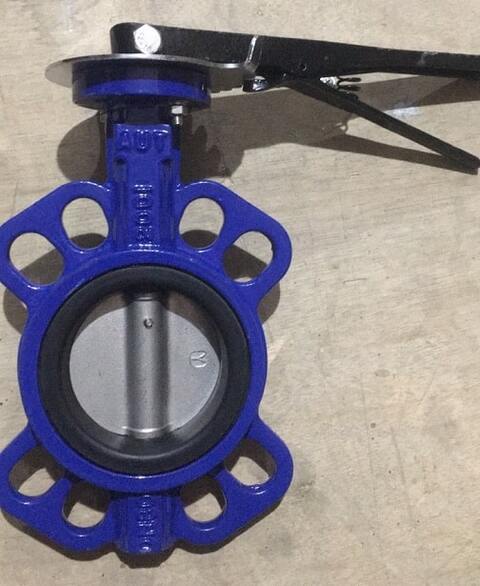

Mô tả sản phẩm van bướm tay gạt AUT

Van bướm tay gạt AUT là dòng van sử dụng bộ điều khiển tay gạt để vận hành van – một trong những phương pháp vận hành kiểu truyền thống vẫn được mọi người ưa chuông sử dụng cho đến hiện nay. Bới nó có già thành vô cùng rẻ, sử dụng lại rất đơn giản và nhanh chóng những người không có chuyên môn cao vẫn có thể sử dụng được.

Van Bướm tay gạt AUT là loại van bướm vận hành đóng mở bằng tay gạt, thường dùng cho các kích thước từ DN50 – DN300, vận hành đóng mở nhanh và dễ dàng thông qua lực vặn của con người theo nguyên tắc đòn bẩy

Để điều khiển quá trình đóng mở của van bướm tay gạt AUT hay điều tiết các dòng chảy lưu chất, người vận hành chỉ cần gạt phần tay gạt sang trái hoặc phải một góc từ 0-90 độ. Lúc này lực tác động từ bộ truyền động tay gạt xuống đĩa van sẽ làm đĩa van xoay góc theo trạng thái đóng mở tùy theo nhu cầu sử dụng của người vận hành.

Van bướm tay gạt AUT được chế tạo từ chất liệu gang, cánh van được làm bằng inox 304 với các lớp gioăng cao su EPDM bao quanh đĩa van giúp cho van có khả năng hoạt động vô cùng tốt ở trong những môi trường có nhiệt độ cao, áp suất lớn.

Ngoài ra, van bướm tay gạt AUT là dòng van có độ kín vô cùng tuyệt vời và vận hành nhẹ nhàng, phần tay gạt của van được thiết kế khá dài nên rất dễ vận hành. Van được lắp đặt theo cả 2 chiều và được kết nối với hệ thống đường ống dấn bằng kiểu kẹp Wafer, phù hợp với các tiêu chuẩn BS, JIS, DIN,…

Bảng kích thước chi tiết của dòng van bướm tay gạt AUT

Dựa trên kích thước của các hệ thống đường ống thực tế hiện nay mà nhà sản xuất van bướm tay gạt AUT Malaysia đã đưa ra thị trường với nhiều loại kích thước van khác nhau cho người sử dụng lựa chọn.

Cụ thể dải kích thước được đưa ra chúng ta có thể xem xét và lựa chọn thông qua bảng kích thước dưới đây :

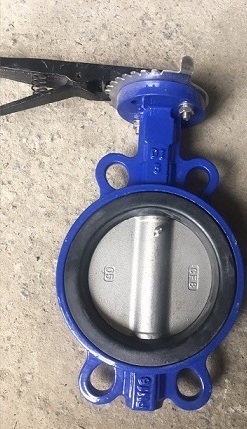

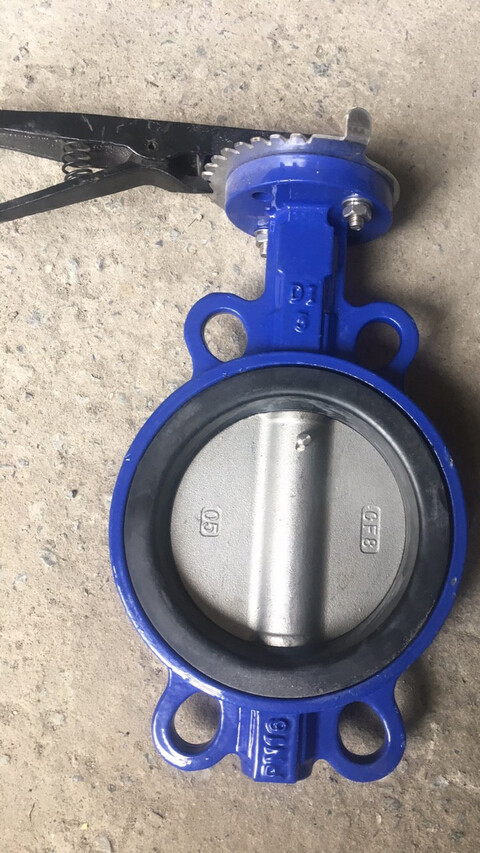

Đặc điểm cấu tạo cơ bản của van bướm tay gạt AUT

Van bướm tay gạt AUT có hình dạng giống với cánh bướm nên được gọi là van cánh bướm được vận hành đóng mở bằng phương pháp tay gạt. Say đây, chúng ta sẽ tìm hiểu kĩ từng bộ phận cấu tạo cơ bản của van bướm tay gạt AUT này :

• Thân van

Được làm bằng gang, đúc nguyên khối từ các vật liệu như gang cầu, gang dẻo,… là dàn khung chắc chắn để gắn kết các chi tiết khác lại với nhau. Bề mặt ngoài của thân còn được phủ thêm một lớp sơn Epoxy dày, nhằm tăng tính thẩm mỹ cũng như tăng tuổi thọ của van khi hoạt động ở môi trường bên ngoài.

• Đĩa van

Là bộ phận được chế tạo từ inox, thép không gỉ và đây cũng là nơi tiếp xúc trực tiếp với dòng chất cho phép dòng chất đi qua hoặc chặn lại tại cửa van. Nên các chất liệu kia giúp chúng có thể hoạt động tốt ở những môi trường có nhiệt độ cao, áp lực lớn hay các môi trường có tính chất ăn mòn, oxy hóa.

• Trục van

Chúng thường được chế tạo từ hợp kim thép hay inox không gỉ với độ cứng cao. Được dùng để kết nối đĩa van với bộ phận điều khiển tay gạt nhằm tiếp nhận lực cho phép van hoạt động.

• Gioăng làm kín

Bộ phận này được đặt nằm bên trong thân van và ở giữa đĩa van với thân van để thực hiện nhiệm vụ ngăn chặn không cho phép bất kì các dòng lưu chất nào bị rò rỉ ra bên ngoài. Được chế tạo từ các cao su EPDM, NBR,…

• Tay gạt

Là bộ phận dùng để đóng mở van, có thêm bộ phận hãm giúp đóng mở được nhiều vị trí khác nhau. Thông thường bộ phận này sẽ được chế tạo từ vật liệu gang hoặc thép và bên ngoài sẽ được phủ thêm một lớp sơn Epoxy để tăng khả năng chống chịu khi người vận hành điều khiển hoạt động.

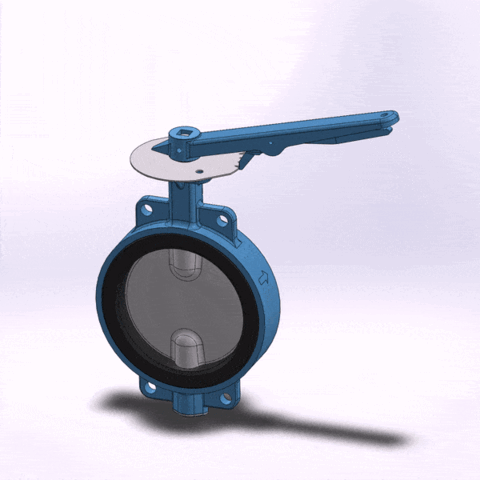

Nguyên lý hoạt động của van bướm tay gạt AUT

Van bướm tay gạt AUT sử dụng phương pháp vận hành tay gạt, đây là phương pháp vận hành thủ công, dễ dàng vận hành kiểm soát van thông qua thao tác lực trực tiếp từ tay người vận hành lên tay gạt, xoay tay gạt theo các góc khác nhau để vận hành van.

Van diễn ra hoạt động đóng mở điều tiết lưu chất nhờ hệ truyền động: tay gạt điều khiển – trục van – đĩa van. Trong đó, bộ phận tay gạt được gắn cùng đĩa hãm, giới hạn góc quay của tay gạt MAX 90º, cũng là ngưỡng đóng/mở hoàn toàn của van.

Khi van ở trạng thái đóng hoàn toàn, đĩa van và thân van sẽ nằm ở vị trí song song, cần gạt nằm vuông góc với trục theo hướng song song với phần thân van. Và đĩa van lúc này cùng với thân van sẽ tạo thành một vòng khép kín sẽ khiến cho các lưu chất không thể đi qua van.

Còn khi chúng ta muốn hoạt động, người sử dụng cần phải vận hành cả sức lực của cơ tay gồm bóp cần gạt và đẩy nó sang hướng bên trái hoặc phải theo một góc độ mà mình muốn để điều tiết lưu lượng dòng chảy. Khi đĩa van tạo với thân van một góc bằng 90 độ khoảng ¼ đường tròn quanh trục. Nếu xoay đĩa van hoàn toàn với góc độ là 90 độ thì tốc độ dòng chảy sẽ đạt đến khoảng 100%.

Các ưu điểm, nhược điểm của van bướm tay gạt AUT

Ưu điểm van bướm tay gạt AUT

• Van bướm tay gạt AUT thuộc kiểu vận hành đóng mở nhanh nên có thể vận hành van một cách nhanh chống và hiệu quả.

• Van có một thiết kế nhỏ gọn, với đa dạng kích cỡ phù hợp với tất cả các không gian, đường kính ống lớn và nhỏ từ DN50-DN300 hoặc có thể thoải mái đặt ở trong các vị trí không gian nhỏ và hẹp bị hạn chế.

• Van có chức năng điều khiển linh hoạt, ngoài việc đóng mở hoàn tonaf ra chúng còn có thể đóng mở theo các góc tùy ý.

• Cánh van được chế tạo từ inox nên chúng chúng có thể hoạt động ở đa dạng môi trường kể cả những môi trường có nhiệt độ cao áp lực lớn

• Đĩa van bướm tay gạt AUT thường được bọc lớp cao su NBR/EPDM nên khi hoạt động khá êm và hây ra tiếng ồn quá lớn.

• Van được sản xuất trên day chuyền công nghệ tiên tiến hiện đại theo tiêu chuẩn ISO 9001 : 2008.

• Van bướm tay gạt AUT có hoạt động khá bền bỉ và ổn định, ít khi bị hỏng hóc.

• Ngoài ra, van còn rất dễ dàng tháo lắp từng bộ phận giúp quá trình bảo trì, bảo dưỡng van diễn ra nhanh chóng không quá khó.

• Giá thành của van bướm tay gạt AUT luôn đem đến cho khách hàng sự mát lòng bởi giá thành quá rẻ so với chất lượng sản phẩm mang lại.

Nhược điểm van bướm tay gạt AUT

• Do tính chất vận hành của van bướm tay gạt AUT nên kích thước của van bị giới hạn về kích cỡ từ DN50 – DN300, không sử dụng được cho các đường ống có kích thước quá lớn.

• Van bướm tay gạt do không có bộ trợ lực nên cần dùng lực tay khá là lớn khi vận hành, khi van dùng trong hệ thống đường ống càng lớn thì người vân hành càng phải sử dụng một lực tay rất lớn nên khá gây khó khăn cho vài người có sức cánh tay yếu.

• Van không thích hợp dùng cho điều tiết các dòng lưu chất có áp lực cao, chỉ nên sử dụng với những áp suất dòng thấp, độ chênh lệch áp suất thấp hơn nhiều so với van cổng, van cầu hay van bi.

Tìm hiểu thêm >>>> Van bướm thân gang đĩa inox JMV

Ứng dụng hoạt động chủ yếu của van bướm tay gạt AUT

Van bi tay gạt AUT được sử dụng nhiều trong các hệ thống và đa dạng trong các môi trường bởi các đặc tính của nó giúp người vận hành có thể sử dụng và điều hành một cách dễ dàng. Sau đây là một số ứng dụng điển hình :

• Ứng dụng trong các hệ thống PCCC. – Hệ thống hơi, khí nén, gas,..

• Ứng dụng trong các hệ thống chế biến sản xuất lương thực, thực phẩm.

• Ứng dụng trong các hệ thống cấp thoát nước công trình công nghiệp, dân dụng.

• Ứng dụng trong các ngành công nghiệp kim loại và khai thác mỏ

• Ứng dụng trong các hóa chất vô cơ công nghiệp, hóa chất hữu cơ công nghiệp, hóa chất & Chlorine

• Ứng dụng trong các hệ thống HVAC – hệ thống sưởi ấm, thông gió và điều hòa không khí, hóa dầu,…

• Ứng dụng trong các nhà máy sản xuất xi măng, gạch đá
• Ứng dụng trong các nhà máy thủy điện, nhiệt điện,…

 Lưu ý khi sử dụng van bướm tay gạt AUT trong quá trình hoạt động

Trong quá trình sử dụng van lâu dài với áp lực lớn thì chắc chắn không thể tránh khỏi việc gặp sự cố bị hư hỏng khiến van bướm trở nên hoạt động kém hơn. Để sử dụng van bướm tay gạt AUT sao cho đạt hiệu quả tốt nhất thì cần phải lưu ý các vấn đề sau đây:

• Sau một thời gian sử dụng các bộ phận cánh van, trục van hay cần gạt điều chỉnh khó khăn có thể là do bị khô dầu nhớt hoặc thiếu chất bôi trơn khiến nó khó xoay và phát ra tiếng kêu nên xử lý bằng cách tra thêm chất bôi trơn vào các bộ phận đó

• Khi hoạt động quá lâu làm mất độ đàn hồi hoặc bị mài mòn của gioăng làm kín khiến cho van có nguy cơ bị rò rỉ chất, đĩa van bị kém hiệu quả hoạt động. Vì vậy, chúng ta có thể thay thế lớp gioăng làm kín mới cho van bướm tay gạt.

• Trong một thời dài sử dụng không thể tránh được các bụi bẩn, tạp chất trong đường ống khiến cho các dòng chả bị cản trở, làm hư hỏng đĩa van và bị kẹt van. Do vậy chúng ta cần phải thường xuyên kiểm tra và vệ sinh các thiết bị và hệ thống đường ống để không gây tắc nghẽn.

• Đối với cần gạt khi lò xo bị long hoặc gỉ sét làm giảm khả năng hoạt động, không thể gạt đúng vào răng cưa nên cần xem xét việc sửa chữa hoặc thay thế lò xo mới.

• Nếu như chúng ta lắp đặt sai các bộ phận hoặc chọn các phụ kiện không phù hợp sẽ làm giảm khả năng vận hành của van và tăng nguy cơ xảy ra các sự cố nên chúng ta cần đặc biệt chú ý đến phần này.

Lưu ý : Phải thường xuyên kiểm tra và sửa bảo trì van bướm tay gạt Wonil theo định kì thì mới đảm bảo được khả năng hoạt động của van mới đạt được kết quả tố nhất mà mình mong muốn.

Mua van bướm tay gạt AUT chính hãng ở đâu

Để tìm mua được những loại van công nghiệp, các phụ kiện vật liệu của đường ống nào đó uy tín đối với hiện này là chuyện không hề dễ dàng. Vì với thị trường phát triển chóng mặt ngày nay có rất nhiều loại mặt hàng bị làm nhái, hàng giả làm không đảm bảo về mặt chất lượng và an toàn cho người dùng.

Với niềm tự hào là một công ty có kinh nghiệm nhiều năm trong  ngành xuất khẩu Công ty TNHH TM & XNK HT Việt nam chúng tôi sẽ cung cấp cho các bạn sản phẩm van bi tay gạt AUT đảm bảo chất lượng tốt và chính hãng.

Công ty TNHH TM & XNK HT Việt nam hiện đang là đơn vị cung cấp rất nhiều các loại van cao cấp và uy tín cho nhiều hệ thống như: hệ thống khí nén, hệ thống nồi hơi và lò hơi, hệ thống nhà máy hóa chất,… với giá thành rẻ mà lại chất lượng cao.

Tất cả những sản phẩm công ty chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu có tiếng không qua trung gian nên giá thành lại cực kì phải chăng. Công ty chúng tôi còn có các chính sách bảo hành 12 tháng với đầy đủ các giấy tờ chứng từ CO/CQ Catalogue đi kèm đã được kiểm định nghiêm ngặt tại Việt Nam giúp khách hàng an tâm hơn khi sử dụng các sản phẩm cảu bên công ty chúng tôi.

Mọi thắc mắc của khách hàng xin gửi yêu cầu đến số Hotline hoặc Email của Công Ty TNHH TM & XNK HT Việt Nam để được hỗ trợ và giải đáp tận tình ! Cảm ơn các bạn đã theo dõi và lắng nghe những thông tin chúng tôi cung cấp ở trên!

 Xem thêm >>>> Van bướm Silo
