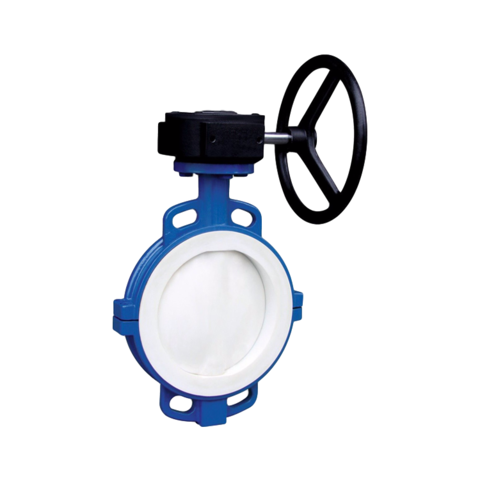

Van bướm lót

Có thể bạn chưa hiểu rõ về loại van bướm lót : Với vai trò quan trọng trong các hệ thống ống dẫn công nghiệp, van bướm lót không chỉ đơn thuần là một thiết bị điều chỉnh dòng chảy, mà còn là giải pháp tối ưu để chống lại các tác nhân ăn mòn và đảm bảo độ bền lâu dài cho hệ thống. Hãy cùng khám phá sâu hơn về những đặc điểm nổi bật và ứng dụng đa dạng của loại van này trong bài viết dưới đây.

I . Giới thiết về Van bướm lót

Van bướm lót là một loại van công nghiệp được sử dụng rộng rãi trong các hệ thống ống dẫn chất lỏng và khí. Điều đặc biệt ở van này là lớp lót (lining) bên trong thân van, giúp ngăn chặn sự tiếp xúc trực tiếp giữa chất lỏng và bề mặt kim loại của van, từ đó bảo vệ van khỏi sự ăn mòn và mài mòn. Van bướm lót có thể ứng dụng trong nhiều ngành công nghiệp khác nhau, từ xử lý nước, hóa chất, thực phẩm cho đến dầu khí.

II . Các bộ phận cấu tạo của Van bướm lót

Van bướm lót bao gồm các thành phần chính như sau :

• Thân van (Body) : Thân van thường được làm từ các vật liệu như gang, thép không gỉ hoặc thép carbon, tùy thuộc vào ứng dụng cụ thể. Phần thân này có nhiệm vụ bảo vệ và giữa chặt các thành phân bên trong.

• Đĩa van (Disc) : Đĩa van có hình dạng tròn hoặc bầu dục và có thể xoay quanh trục giữa của thân van để mở hoặc đóng dòng chảy. Đĩa van cũng có thể được lót bằng các vật liệu chống ăn mòn như PTFE, EPDM hoặc các vật liệu như polymer khác.

• Trục van (Shaft) : Trục van là bộ phận kết nối đĩa van với bộ điều khiển (tay gạt hoặc bộ điều khiển tự động). Trục van thường được làm từ thép không gỉ để đảm bảo độ bền và chống ăn mòn.

• Lớp lót (Lining) : Lớp lót là phần quan trọng nhất của van bướm lót. Nó thường được làm từ các vật liệu như cao su, PTFE (Teflon), hoặc các hợp chất polymer. Lớp lót này có nhiệm vụ bảo vệ thân và đĩa van khỏi sự ăn mòn và mài mòn do dòng chảy của chất lỏng hoặc khí.

• Gioăng (Seal) : Gioăng được sử dụng để đảm bảo kín khít giữa thân van và các bề mặt tiếp xúc khác, ngăn chặn rò rỉ.

III . Nguyên lý hoạt động của Van bướm lót

Nguyên lý hoạt động của van bướm lót tương tự như van bướm thông thường. Khi trục van xoay, đĩa van cũng xoay theo, thay đổi góc mở của đĩa để điều chỉnh lưu lượng dòng chảy qua van, khi đĩa van xoay một góc 90 độ, van sẽ hoàn toàn mở hoặc đóng.

Tuy nhiên, điểm khác biệt của van bướm lót nằm ở lớp lót bên trong. Lớp lót này không chỉ giúp ngăn chặn sự ăn mòn mà còn giảm ma sát giữa đĩa van và thân van, giúp việc vận hành trở nên nhẹ nhàng và dễ dàng hơn.

IV . Phân loại Van bướm lót

Van bướm lót được phân loại dựa trên nhiều tiêu chí khác nhau, từ loại vật liệu lót, cách lắp đặt đến cấu tạo cụ thể của van. Dưới đây là các loại van bướm lót phổ biến, mỗi loại đều có những đặc điểm riêng biệt phù hợp với các ứng dụng cụ thể :

Phân loại theo vật liệu lót

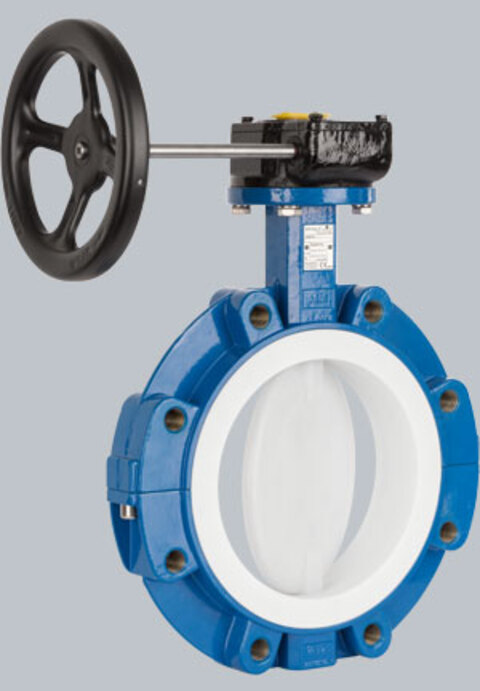

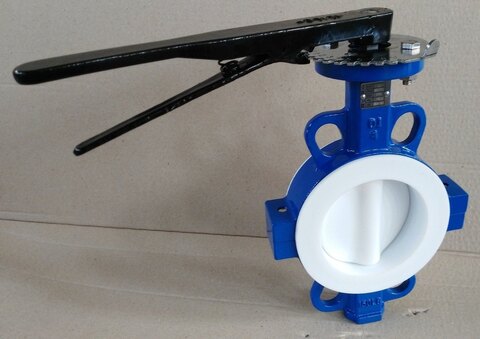

1 . Van bướm lót PTFE (Teflon)

• Đặc điểm : PTFE hay còn gọi là Teflon, là một trong những vật liệu lót phổ biến nhất cho van bướm nhờ vào khả năng chống ăn mòn tuyệt vời. PTFE có thể chịu được hầu hết các loại hóa chất, từ axit mạnh đến bazo.

• Ứng dụng : Van bướm lót PTFE thường được sử dụng trong các ngành công nghiệp hóa chất, dầu khí và các ứng dụng yêu cầu độ tinh khiết cao như sản xuất dược phẩm và thực phẩm.

2 . Van bướm lót cao su EPDM

• Đặc điểm : Cao su EPDM có khả năng chống lại sự oxi hóa, tia UV và chịu được nhiệt độ từ -40 độ C đến 120 độ C. EPDM có độ bền cơ học tốt và khả năng chống lại nước nóng và các dung dịch nước muối.

• Ứng dụng : thường được sủ dụng trong các hệ thống xử lý nước, các ứng dụng HVAC và trong ngành thực phẩm.

3 . Van bướm lót cao su NBR

• Đặc điểm : NBR, hay còn gọi là cao su nitrile, có khả năng chịu dầu các các dung mỗi hữu cơ tốt, tuy nhiên lại kém hơn EPDM trong việc chống lại nhiệt độ và tia UV.

• Ứng dụng : NBR được sử dụng rộng tãi trong ngành dầu khí, các hệ thống dẫn dầu và khí đốt, nơi yêu cầu sự chống chịu với dầu và các loại Hydrocarbon.

4 . Van bướm lót FKM (Viton)

• Đặc điểm : FKM có khả năng chịu được hóa chất khắc nghiệt, đặc biệt là các axit và bazo mạnh. Ngoài ra, FKM còn có khả năng chịu nhiệt độ cao và chống cháy tốt.

• Ứng dụng : FKM thường được sử dụng trong các ứng dụng hóa chất nặng, trong ngành công nghiệp dầu khí và trong môi trường có nhiệt độ cao.

Phân loại theo cấu tạo

1 . Van bướm lót kẹp Wafer

• Đặc điểm : Van bướm kiểu wafer có thiết kế nhỏ gọn, dễ lắp đặt giữa hai mặt bích mà không cần sử dụng bu lông đi qua thân van. Cấu tạo này giúp giảm chi phí lắp đặt và dễ dàng thay thế khi cần.

• Ứng dụng : Thích hợp cho các hệ thống ống dẫn trong công nghiệp xử lý nước, HVAC và các ứng dụng không yêu cầu áp suất quá cao.

2 . Van bướm lót lắp Lug

• Đặc điểm : Van bướm kiểu lug được thiết kế với các lỗ bu lông quanh thân van, cho phép van được gắn vào một mặt bích độc lập. Thiết kế này giúp việc bảo trì và thay thế van dễ dàng hơn mà không cần ngừng hoạt động toàn bộ hệ thống.

• Ứng dụng : Thường được sử dụng trong các hệ thống ống dẫn quan trọng, nơi yêu cầu độ bền cao và dễ dàng bảo trì, như trong các nhà máy xử lý hóa chất hoặc dầu khí.

>>>> Xem chi tiết hơn về dòng : Van bướm dạng Lug

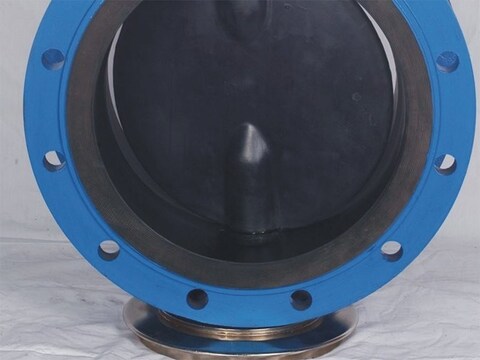

3 . Van bướm lót Mặt Bích (Flanged) :

• Đặc điểm : Loại van này được thiết kế với các mặt bích liền, giúp lắp đặt dễ dàng vào hệ thống ống dẫn. Van bướm lót mặt bích thường có khả năng chịu áp suất cao và độ kín khít tốt hơn so với kiểu wafer hoặc lug.

• Ứng dụng : Sử dụng rộng rãi trong các hệ thống có áp suất cao, như trong ngành công nghiệp hóa dầu, cấp thoát nước và các ứng dụng yêu cầu sự an toàn cao.

Phân loại theo hệ thống điều khiển

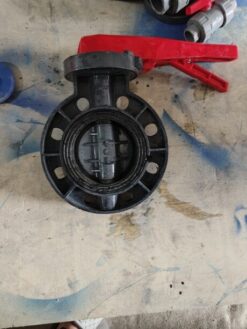

1 . Van bướm lót điều khiển bằng tay

• Đặc điểm : Loại van này được điều khiển thủ công thông qua một tay hoẵ cần gạt. Đây là loại van phổ biến nhất nhờ vào sự đơn giản trong vận hành và chi phí thấp.

• Ứng dụng : Sử dụng trong các hệt thống không yêu cầu tự động hóa, nơi người vận hành có thể dễ dàng truy cập và điều chỉnh van theo nhu cầu.

2 . Van bướm lót điều khiển tự động

• Đặc điểm : Được trang bị bộ điều khiển điện, khí nén hoặc thủy lực, loại van này có thể được điều khiển từ xa hoặc tích hợp vào hệ thống điều khiển tự động. Điều này giúp tăng tính linh hoạt và hiệu quả trong vận hành.

• Ứng dụng : thích hợp cho các hệ thống cần sự kiểm soát chính xác và tự động hóa như trong các nhà máy hóa chất, dược phẩm hoặc xử lý nước thải.

Vậy việc phân loại van bướm lót có thấy nó rất đa dạng, phản ánh sự phát triển không ngừng của công nghệ trong việc đáp ứng nhu cầu ngày càng cao của các ngành công nghiệp. Việc hiểu rõ các loại van và lựa chọn đúng loại phù hợp với ứng dụng cụ thể sẽ giúp doanh nghiệp tối ưu hóa hiệu quả vận hành và kéo dài tuổi thọ của hệ thống.

V . Nhận xét về ưu điểm và nhược điểm của van bướm lót

1 . Ưu điểm của van bướm lót

• Khả năng chống ăn mòn xuất sắc :

Lớp lót bên trong van bướm được thiết kế đặc biệt để chống lại sự ăn mòn từ các chất lỏng và khí có tính ăn mòn vao, chẳng hạn như axit, kiềm và các loại hóa chất khác. Điều này làm cho van bướm lót trở thành lựa chọn lý tưởng cho các ứng dụng trong ngành hóa chất, xử lý nước thải và dầu khí, nơi mà sự ăn mòn là mối đe dọa lớn đến tuổi thọ của thiết bị.

Ngoài ra, lớp lót cũng giúp bảo vệ phần kim loại của van khỏi bị ăn mòn, giúp tăng tuổi thọ của van và giảm chi phí bảo trì.

• Độ kín khít cao :

Nhờ lớp lót đàn hồi như cao su EPDM, NBR hay PTFE, van bướm lót có khả năng đạt được độ kín khít cao, thậm chí trong các ứng dụng có áp suất cao. Độ kín khít này giúp ngăn chặn rò rỉ chất lỏng hoặc khí, bảo vệ hệ thống khỏi mất mát năng lượng và ngăn ngừa các rủi ro liên quan đến rò rỉ hóa chất.

Đặc biệt, trong ngành thực phẩm và đồ uống, nơi yêu cầu khắt khe về vệ sinh và độ an toàn, van bướm lót đóng vai trò quan trọng trong việc duy trì chất lượng sản phẩm.

• Vận hành mượt mà, ít ma sát :

Lớp lót bên trong giúp giảm ma sát giữa đĩa van và thân van, điều này không chỉ làm cho việc vận hành van trở nên nhẹ nhàng hơn mà còn giúp kéo dài tuổi thọ của van. Với các ứng dụng yêu cầu thao tác đóng mở van thường xuyên, ưu điểm này giúp giảm bớt sự mài mòn và hư hỏng cơ học, đồng thời giảm thiểu sự cần thiết của việc bảo trì và thay thế phụ tùng thường xuyên.

• Đa dạng ứng dụng :

Van bướm lót có thể được sử dụng trong nhiều lĩnh vực công nghiệp khác nhau nhờ khả năng thích ứng với nhiều loại chất lỏng và điều kiện hoạt động khác nhau. Từ hệ thống cấp nước và xử lý nước thải, đến các dây chuyền sản xuất trong ngành thực phẩm, dược phẩm và hóa chất, van bướm lót đều có thể đáp ứng hiệu quả.

Điều này giúp giảm thiểu sự phức tạp trong việc quản lý và vận hành hệ thống, cũng như tối ưu hóa chi phí đầu tư.

• Thiết kế gọn nhẹ, dễ dàng lắp đặt :

So với các loại van khác, van bướm lót có thiết kế gọn nhẹ, dễ dàng lắp đặt trong các hệ thống có không gian hạn chế. Thiết kế này không chỉ giúp giảm thiểu không gian lắp đặt mà còn giảm trọng lượng tổng thể của hệ thống ống dẫn, từ đó giúp tiết kiệm chi phí xây dựng và lắp đặt. Hơn nữa, việc lắp đặt van bướm lót thường đơn giản, không yêu cầu các công cụ đặc biệt, giúp tiết kiệm thời gian và công sức.

• Chi phí hiệu quả trong dài hạn :

Mặc dù chi phí ban đầu của van bướm lót có thể cao hơn so với các loại van không lót, nhưng nhờ khả năng chống ăn mòn và tuổi thọ cao, chi phí vận hành và bảo trì của hệ thống sẽ được giảm thiểu đáng kể trong dài hạn. Đặc biệt trong các môi trường làm việc khắc nghiệt, việc đầu tư vào van bướm lót có thể giúp doanh nghiệp tiết kiệm đáng kể chi phí thay thế thiết bị và sửa chữa, đồng thời đảm bảo hoạt động liên tục của hệ thống.

2 . Nhược điểm của van bướm lót

• Hạn chế về áp suất cao :

Một trong những nhược điểm lớn của van bướm lót là khả năng chịu áp suất kém hơn so với các loại van khác như van cổng hay van cầu. Lớp lót bên trong, dù có khả năng chống ăn mòn và tạo độ kín khít cao, nhưng lại không thể chịu được áp suất quá cao mà không bị hư hỏng hoặc biến dạng.

• Giới hạn nhiệt độ :

Lớp lót bên trong van, dù là PTFE, cao su EPDM, NBR hay FKM, đều có giới hạn nhiệt độ nhất định mà nếu vượt quá, lớp lót có thể bị hỏng hoặc mất đi tính đàn hồi. Điều này giới hạn ứng dụng của van bướm lót trong các môi trường nhiệt độ cao hoặc thay đổi nhiệt độ đột ngột.

• Đòi hòi bảo dưỡng thường xuyên :

Lớp lót trong van bướm có thể bị mài mòn theo thời gian do ma sát giữa đĩa van và lớp lót trong quá trình đóng mở. Điều này đòi hỏi việc bảo dưỡng và kiểm tra thường xuyên để đảm bảo van vẫn hoạt động tốt và không gây ra rò rỉ.

VI . Một vài ứng dụng thực tế của van bướm lót

Van bướm lót được ứng dụng thực tế rộng rãi trong nhiều ngành công nghiệp, có thể kể đến như :

• Xứ lý nước và nước thải :  Van bướm lót cao su thường được sử dụng trong các hệ thống cấp nước và xử lý nước thải nhờ vào khả năng chịu được hóa chất ăn mòn nhẹ và tạo độ kín khít tốt.

• Ngành hóa chất : Van bướm lót PTFE là lựa chọn hàng đầu trong ngành hóa chất, nơi yêu cầu cao về khả năng chống ăn mòn chịu nhiệt độ.

• Ngành thực phẩm và đồ uống : Với lớp lót an toàn và không phản ứng với các chất lỏng, van bướm lót được sử dụng để điều chỉnh dòng chảy trong các hệ thống sản xuất thực phẩm và đồ uống.

• Ngành dầu khí : Các ứng dụng trong ngành dầu khí đòi hỏi van bướm lót có khả năng chịu được hóa chất mạnh và nhiệt độ cao, nơi van lót FKM phát huy hiệu quả.

VII . Các thương hiệu và sản phẩm van bướm lót nổi tiếng

Trên thị trường hiện nay, có nhiều thương hiệu cung cấp van bướm lót chất lượng cao. Một số thương hiệu nổi bật bao gồm :

• Kitz Corporation (Nhật Bản) : Kitz cung cấp nhiều dòng van bướm lót chất lượng cao, nổi tiếng với độ bền và khả năng chịu áp lực tốt.

• Emerson (Mỹ) : Emerson sở hữu các dòng van bướm lót đặc biệt dành cho ngành dầu khí và hóa chất, với khả năng chống ăn mòn vượt trội.

• Samyang (Hàn Quốc) : Van bướm lót của Samyang được biết đến với thiết kế chắc chắn và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Ngoài ra, bạn cũng có thể xem thêm về >>>> dòng Van bướm Shinyi – Nhật Bản

VIII . Hướng dẫn chọn lựa van bướm lót phù hợp

Khi lựa chọn van bướm lót, cần xem xét các yếu tố sau :

• Loại chất lỏng hoặc khí : Cần xác địng rõ tính chất của dòng chảy như độ ăn mòn, nhiệt độ, áp lực để chọn loại lớp lót phù hợp.

• Nhiệt độ và áp lực làm việc : Mỗi loại vật liệu lót có giới hạn nhiệt độ và áp lực khác nhau. Cần chọn loại van phù hợp với điều kiện làm việc cụ thể.

• Kích thước ống dẫn : Đảm bảo van bướm lót có kích thước phù hợp với hệ thống ống dẫn để đảm bảo hiệu quả hoạt động và dễ dàng lắp đặt.

• Tiêu chuẩn chất lượng : Chọn các sản phẩm đạt tiêu chuẩn quốc tế như ISO, API để đảm bảo độ bền và chất lượng.

IX . Bảo trì và bảo dưỡng van bướm lót

Để đảm bảo hiệu suất và tuổi thọ của van bướm lót, cần thực hiện bảo trì định kỳ :

• Kiểm tra lớp lót : Thường xuyên kiểm tra lớp lót bên trong để phá hiện sớm các dấu hiệu mài mòn hoặc hư hỏng.

• Vệ sinh van : Vệ sinh bề mặt van, đặc biệt là đĩa van và lớp lót để tránh tích tụ cặn bẩn gây ảnh hưởng đến vận hành.

• Bôi trơn trục van : Đảm bảo trục van được bôi trơn đúng cách để giảm ma sát và duy trì hoạt động trơn tru.

• Thay thế bộ phận hư hỏng : Khi phát hiện các bộ phận như gioăng, lớp lót bị hư hỏng, cần thay thế ngay để tránh ảnh hưởng đến toàn bộ hệ thống.

Van bướm lót là giải pháp lý tưởng cho các hệ thống yêu cầu sự chống ăn mòn và độ kín khít cao. Với đa dạng về chủng loại và vật liệu lót, van bướm lót có thể đáp ứng nhu cầu của nhiều ngành công nghiệp khác nhau. Việc lựa chọn đúng loại van, kết hợp với bảo trì định kỳ, sẽ giúp đảm bảo hiệu quả và tuổi thọ của hệ thống.

Bài viết này cung cấp cái nhìn toàn diện về van bướm lót, từ cấu tạo, nguyên lý hoạt động, đến ưu nhược điểm và ứng dụng trong thực tế. Hy vọng rằng qua bài viết này, bạn đã có đủ thông tin cần thiết để hiểu và áp dụng van bướm lót vào công việc của mình.
