Van bướm Silo

Van bướm silo còn có tên gọi khác là van bướm wam, van bướm xi măng hoặc van bướm dùng cho trạm trộn là dòng van chuyên được sử dụng cho các hệ thống xi măng, bột giấy, chất thải, các hệ thống dạng bột,… đáp ứng cho yêu cầu đóng ngắt hoặc xả cặn nhanh với đĩa van được bọc polymer hay được làm từ polymer giúp van hoạt động tốt trong các môi trường đặc biệt này.

Vây bài viết dưới đây chúng ta cùng tìm hiểu về dòng van bướm silo là gì? Cấu tạo sản phẩm này ra sao, có khác gì với dạng van bướm thông thường? Ưu nhược điểm cũng như ứng dụng của dòng van bướm silo này có gì nổi bật?

Van bướm silo là gì?

Đây là kiểu van đặc chủng vì có chức năng rất đặc biệt chuyên được sử dụng cho các lưu chất dạng rắn. Chính vì thế mà những hệ thống nước không bao giờ sử dụng được sản phẩm van bướm silo này mà thay vào đó các hệ thống sản xuất si măng, trạm trộn bên tông, các lưu chất ở dạng sệt và đặc.

Van bướm silo là một van công nghiệp được lắp đặt vào hệ thống đường ống với bề ngoài mang thiết kế của van bướm thông thường, cũng sử dụng các gioăng làm kín EPDM tại các khung giữa đĩa van và thân van. Nhưng van bướm silo lại còn có thêm một chất liệu chế tạo khác nữa là nó được làm từ vật liệu nhôm – một loại vật liệu thấy rất ít ở các dòng van công nghiệp. Van được kết nối với ống dẫn bằng mặt bích hoặc hàn trực tiếp vào ống dẫn.

Van bướm silo có các kích thước từ DN50-DN1000 đáp ứng được cho nhiều kích thước đường ống khác nhau với các kiểu điều khiển đa dạng từ tay gạt, tay quay sử dụng sức người vận hành hoặc thay thế sang các dạng điều khiển tự động khác như điều khiển điện, điều khiển khí nén. Nhằm đáp ứng được các yêu cầu hoạt động chính xác, nhanh chóng được ưa chuộng và tin tưởng lựa chọn từ các hệ thống nhỏ đến các hệ thống lớn tự động hóa.

Lý do nên sử dụng van bướm silo

Van bướm silo có chất liệu thân van được làm từ hợp kim nhôm và đĩa lót bằng thép có độ bền và khả năng chịu lực cao nên van bướm xi măng này được dùng cho các môi trường dạng hạt hay dạng khô khác nhau như bột, đá,..

Với các thiết kế tỉ mỉ chi tiết có độ chính xác cao và có khả năng ăn khớp với nhau giúp van có thể đóng mở kín khít đảm bảo.

Kiểu dạng van bướm silo thông thường được lắp đặt theo dạng mặt bích giúp tạo độ chắc chắn của van khi lắp đặt ngay cả ở trên cao. Vì những hệ thống dạng bột thường yêu cầu độ chắc chắn lắp đặt cao trong quá trình vận hành.

Van bướm silo có đa dạng kiểu phương thức vận hành khác nhau từ thủ công cho đến tự động giúp dễ dàng lựa chọn loại van phù hợp với hệ thống và nhu cầu sử dụng.

Việc đóng mở van nhanh không chỉ đơn giản là cần nhanh gọn mà còn bắt buộc đĩa van và thân van có thể chịu được trọng tải của nguyên vật liệu. Ở các yêu cầu từ môi trường làm việc đặc biệt thì việc sử dụng van bướm silo là hoàn hợp lý bởi các cấu tạo chi tiết của van cũng vô cùng đặc biệt.

Trong quá trình sản xuất, kiểm tra van trước khi được tung ra thị trường cũng rất khắt khe. Những điều này đều nhằm đảm bảo cho van bướm si-lo có thể làm việc được hiệu quả nhất và tuổi thọ cao nhất.

Xem xét về cấu tạo cũng như nguyên lý hoạt động của van bướm silo

Có thể nói việc cần quan tâm nhất khi tìm hiểu về một dòng van nào đó thì việc xem xét về các bộ phận cấu tạo và nguyên lý hoạt động của van là vô cùng quan trọng và cần thiết để có thể sử dụng hiệu quả sản phẩm tốt nhất trong quá trình làm việc.

Vậy mình hãy cùng xem các bộ phận cấu tạo hình thành nên van bướm silo và chức năng hoạt động của van bướm xi măng này.

Cấu tạo van bướm silo

Để cấu thành một van bướm silo hoàn chỉnh nó cần được làm từ những bộ phận chính như sau : thân van, trục van, gioăng, đĩa van và bộ điều khiển với từng các đặc tính nổi bật khác nhau cùng tìm hiểu nhé.

Thân van : là phần bên ngoài được đúc nguyên khối hình tròn từ chất liệu cao cấp hợp kim thép không gỉ, nhôm,.. và có các lỗ xung quanh dùng để định vị bằng đai ốc tạo cảm giác chắc chắn và cố định.

Trục van : nằm bên trong thân van và được làm từ hợp kim nhôm, có chức năng chuyền momen xoắn từ bộ phận điều khiển xuống đĩa van để tạo trạng thái đóng mở cho van.

Đĩa van : được làm bằng chất liệu composite bên ngoài được bọc phủ một lớp nhựa cao cấp phù hợp cho các môi trường dạng bột với thiết kế vô cùng sắc bén về bề mặt trơn bóng ngăn chặn lưu chất một cách dễ dàng.

Gioăng làm kín : thường được làm bằng vật liệu cao su hoặc nhựa teflon (PTFE) với thiết kế khá nhỏ và gần như là không có, nhằm thực hiện nhiệm vụ làm kín, ngăn chặn rò rỉ ở phần tiếp xúc giữa thân van và đĩa van.

Bộ điều khiển : Van có đa dạng kiểu điều khiển khác nhau như tay gạt, tay quay và điều khiển điện, điều khiển khí nén. Thông thường ở các nhà máy xi măng hay các trạm trộn thường sử dụng van bướm silo điều khiển khí nén lực đẩy của khí nén rất mạnh làm loại bỏ được các hạt kẹt trong van.

Nguyên lý hoạt động của van bướm silo

 Van bướm silo có nguyên lý làm việc đơn giản, hoạt động tương tự như các dòng van bướm thông thường khác, dựa vào nguyên tắc xoay chuyển góc 90 độ của đĩa van. Van hoạt động được là dựa vào hoàn toàn bộ điều khiển thông qua trục van đến đĩa van, làm đĩa van đóng hoặc mở, cho phép toàn bộ các lưu chất thông qua hoặc ngăn chặn chúng lại

Mỗi bộ điều khiển truyền động của van sẽ có một nguyên lý vận hành khác nhau như tay gạt chỉ cần gạt sang trái hoặc phải để đóng mở van và tương tự như vậy tay quay cũng được đóng mở theo chiều hướng xoay vô lăng sang trái hoặc phải. Nhưng đối với hai kiểu này đều cần phải sử dụng đến sức lực của người vận hành mới có thể điều khiển được van.

Còn đối với xy lanh khí nén sẽ sử dụng khí nén để khiến xy lanh hoạt động trục di chuyển lên xuống làm phần đĩa van đóng mở. Và van bướm silo điều khiển điện chỉ cần cấp điện vào bộ điều khiển thì các bánh răng sẽ chuyển động khiến cánh mở ra hoặc đóng vào. Đây là hai kiểu tự động giúp giảm được sức lực của người vận hành và có thể điều khiển van từ xa mà không cần tiến đến gần.

Những dòng van bướm silo có trên thị trường hiện nay

Van bướm silo được làm từ nhiều chất liệu khác nhau

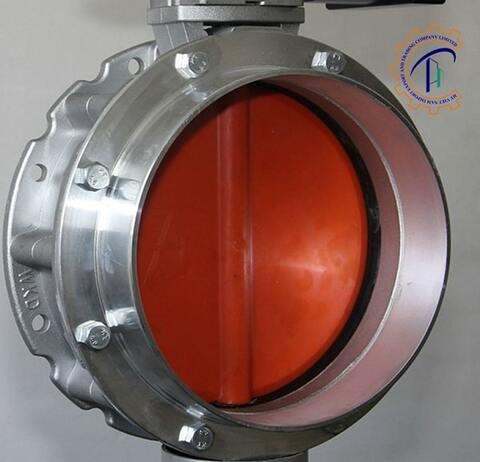

Van bướm silo nhôm

Đây là dòng van bướm silo được sử dụng phổ biến nhất hiện nay được chế tạo từ vật liệu hợp kim nhôm cao cấp ở ngoài thân và bên trong đĩa van được từ Polymer. Giúp van có trọng lượng nhẹ nhưng cực kì bền bỉ cùng tính chất chịu nhiệt cực kì ổn định, khó có thể nứt vỡ khi gặp các áp lực cao.

Màu sắc đặc trưng của van bướm silo nhôm là có màu trăng khá thẩm mỹ và ưa mắt. Ở trên bề mặt của van có một lớp oxit bảo vệ và chống oxy hóa để khi lắp đặt vào các môi trường làm việc có tính oxy hóa, ăn mòn mà vẫn không có thể hoạt động bình thường, đạt được hiệu quả tốt nhất.

Van bướm silo inox

Là dòng van bướm silo được chế tạo phần thân bằng các vật liệu inox 304, inox 316 có các ưu điểm nổi trội như : van có độ bền cơ học khá cao, cùng với khả năng làm việc ấn tượng ở các môi trường có nhiệt độ cao và áp suất cực lớn, bề mặt có sự trơn bóng, đĩa bướm được làm từ composite chống bám dính lưu chất, đóng ngắt các chất rắn, bột cực kì hiệu quả.… Nhờ các đặc tính như vậy nên van được tin cậy sử dụng rất nhiều trong các môi trường ngay cả những môi trường khắc nghiệt nhất.

Tuy nhiên, van còn có khả năng kháng hóa chất và không bị ăn mòn hay oxy hóa khi tiếp xúc với các chất có tính axit cao nên van có giá thành tương đối cao so với các dòng van khác.

Van bướm silo có đa dạng các kiểu vận hành khác nhau

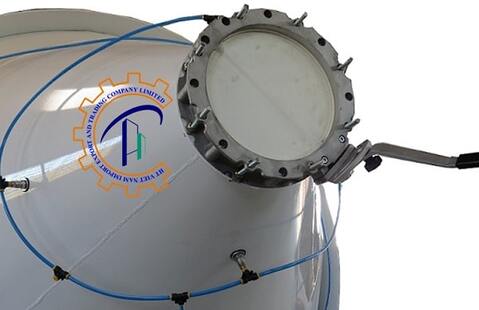

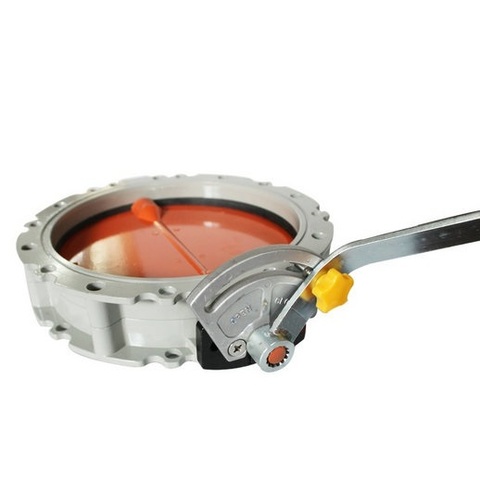

Van bướm silo điều khiển tay gạt

Dòng van bướm silo này được thiết kế theo dạng điều khiển thông thường, được đóng mở bằng tay gạt thủ công cực kì đơn giản dễ sử dụng không cần người chuyên môn cao vẫn có thể điều khiển được. Khi muốn đóng hoặc mở van chỉ cần tác động lên tay gạt kéo cần sang trái hoặc phải là có thể điều khiển hoạt động đóng mở của van.

Vì van sử dụng bằng sức người nên van bị giới hạn về kích thước, không đáp ứng được cho các đường ống có kích cỡ lớn hơn DN200. Van bướm silo được lắp đặt ở các vị trí an toàn và đảm bảo thuận tiện cho người vận hành khi điều khiển van.

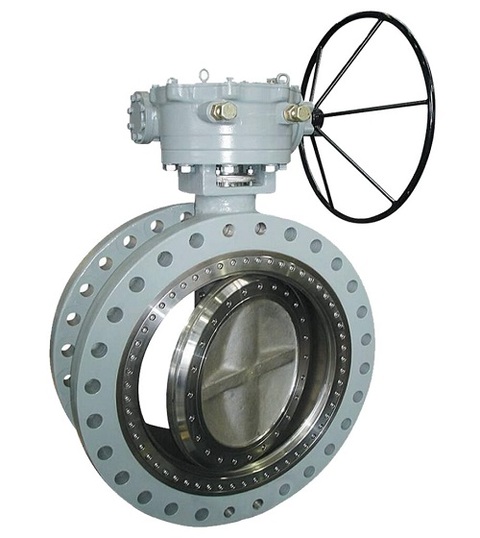

Van bướm silo điều khiển tay quay

Giống với kiểu điều khiển tay gạt sử dụng bằng sức lực của người vận hành nhưng van được lắp đặt với bộ phận tay quay nhằm đáp ứng cho các dòng van có kích thước lớn hơn, có áp lực cao hơn so với van bướm tay gạt do thao tác vận hành của tay quay vô lăng đơn giản dễ vận hành.

Và nhờ vào việc cấp thêm hộp số sơ cấp, bánh răng chuyền momen xoắn trợ lực tốt giúp cho việc vận hành van trở nên thao tác nhẹ nhàng. Khi tay quay hoạt động theo chuyển động vòng tròn làm đĩa van đóng mở theo ý muốn của người điều chỉnh.

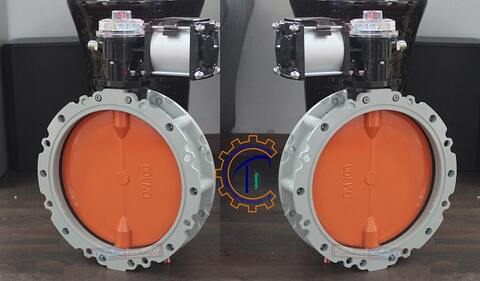

Van bướm silo điều khiển khí nén

Dòng van bướm silo điều khiển khí nén thuộc dòng van điều khiển tự động hóa được kết hợp giữa thân van bướm cơ cùng với bộ điều khiển khí nén để vận hành van cũng là một trong những dòng van bướm silo được sử dụng phổ biến nhất.

Thay vì sử dụng thao tác vận hành bằng thông thường thì sử dụng bộ điều khiển khí nén là thiết bị cung cấp sinh ra lực tác động lên trục piston liên kết với trục van và đĩa van làm xoay đĩa van với một góc 90 độ.

Đầu điều khiển khí nén thường có 2 loại chính là đầu tác động đơn và tác động kép sử dụng khí nén để điều khiển cánh bướm đóng hoặc mở giúp người vận hành không phải tốn sức lực giống các loại van bướm cơ.

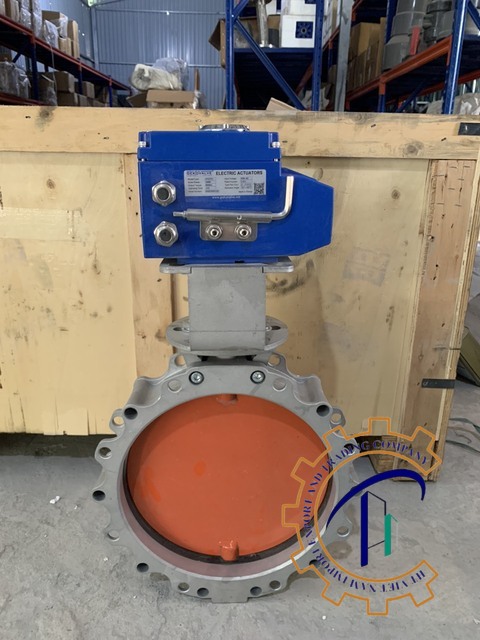

Van bướm silo điều khiển điện

Van bướm silo điều khiển điện là van sử dụng hộp tín hiệu điện để kiểm tra và kiểm soát hoạt động của van. Đây là một dòng van cải tiến giúp con người tự động hóa công việc, giảm thiểu sức lực.

Thay vì dùng tay gạt và tay quay tốn sức lực người ta sử dụng động cơ điện để vận hành van. Bộ điều khiển điện được kết nối với trục van, khi cấp điện sẽ tạo momen xoắn chuyển động làm trục van và đĩa van quay thực hiện việc đóng mở.

Dạng van bướm silo sử dụng các điện áp phổ biến 24V, 110V, 220V, 240V, 380V…  không chỉ đem lại hiệu quả làm việc cao mà còn giúp bạn an toàn khi sử dụng. Ngoài ra, van có cơ chế tự ngắt điện khi đi hết hành trình cài đặt, vừa tiết kiệm năng lượng lại hạn chế cháy nổ tuyệt đối.

Ưu điểm, nhược điểm của dòng van bướm silo

 Vì là một trong những dòng van sử dụng cho những môi trường đặc thù có thiết kế vô cùng đặc biệt nên không thể thiếu các ưu điểm nổi trội được. Sau đây, chúng ta hãy cùng tìm hiểu về ưu điểm và nhược điểm của van bướm silo dưới đây.

Ưu điểm van bướm silo

• Vì chất liệu cấu tạo van bướm silo cực kì cao cấp, có độ bền cao và chống chịu được oxi hóa nên không dễ bị biến dạng và có thể ứng dụng trong nhiều môi trường khác nhau.

• Ngoài ra, van bướm silo có một cấu tạo khá đơn giản, dễ dàng lắp đặt vào đường ống và có thể sử dụng khá linh hoạt mà không đòi hỏi trình độ kỹ thuật cao.

• Đĩa van của van bướm silo có độ giảm ma sát tốt, ít cản cũng như gây giảm vận tốc, áp suất của lưu chất khi đi qua van.

• Với thiết kế đa dạng, thịnh hành, phù hợp với nhu cầu thị trường hiện nay giúp người sử dụng có thể tháo rời dễ dàng từng bộ phận để vệ sinh, sữa chữa và thay thế phụ tùng.

• Van bướm silo có đa dạng kiểu vận hành khác nhau từ thủ công cho đến những phương thức vận hành tự động hóa, hiện đại nhất như : tay gạt, tay quay, điều khiển điện, điều khiển khí nén,

• Lắp đặt các bộ điều khiển thông minh giúp người vận hành không phải tốn sức lực giúp tiết kiệm được công sức lận thời gian.

• Sử dụng nguồn năng lượng khí nén sạch, có sẵn trong tự nhiên hoặc điện áp 24V 220V,… phù hợp với mạng lưới điện của nước ta, tối ưu hóa hệ thống.

• Van có độ an toàn cực kì cao, đảm bảo cho cả hệ thống lẫn người dùng, không gây ô nhiễm môi trường xung quanh.

• So về giá thành thì tương đối rẻ, không quá cao trong quá trình lựa chọn sản phẩm.

Nhược điểm của van bướm silo

• Van bị hạn chế về kích thước, không lắp đặt được cho các đường ống có kích thước nhỏ hơn DN100.

• Van bướm silo bởi đặc thù tính chất công việc đặc biệt nên không sử dụng được cho các môi trường lưu chất dạng nước, khí, hơi hoặc chất lỏng,… sẽ khiến các lưu chất đó bị rò rỉ ra bên ngoài.

• Van không có đa dạng kiểu kết nối, chỉ sử dụng được với kiểu kết nối bích với hệ thống làm việc.

Ứng dụng của van bướm silo trong các môi trường ngày nay

Van bướm silo là một thiết bị cơ khí, có đĩa van được làm từ dòng vật liệu polymer đáp ứng được cho các môi trường đặc biệt có lưu chất dạng bột, dạng rắn, dạng hạt,… nên được một vài ứng dụng tiêu biểu sau lựa chọn sử dụng :

• Van được ứng dụng trong các hệ thống trạm trộn

• Van bướm silo thường được sử dụng cho hệ thống xi măng

• Được sử dụng nhiều trong các hệ thống bụi

• Sử dụng trong các môi trường bột

• Sử dụng trong khai thác và vận chuyển đá

• Ứng dụng trong nhiều các hệ thống thức ăn chăn nuôi

• Được sử dụng trong các hệ thống xay café, gạo, điều, đỗ…

• Sử dụng trong các nhà máy mía đường…

Các yếu tố cần xem xét khi lựa chọn và lắp đặt sử dụng van bướm silo

Lựa chọn van bướm silo đạt chuẩn

Khi lựa chọn các loại van bướm silo các bạn cần xem xét các yếu tố sau đây :

• Xem xét về vật liệu của van

• Các tính chất của môi trường phù hợp với chất liệu nào.

• Lựa chọn kích thước tương ứng với kích cỡ của hệ thống đường ống.

• Xem kiểu kết nối có đạt chuẩn, chắc chắn.

• Lựa chọn các loại thiết bị truyền động phù hợp với nhu cầu hệ thống và người vận hành.

• Khi mua van bướm silo chọn ở những nơi uy tín có tiếng để đảm bảo về chất lượng của sản phẩm.

Lắp đạt van bướm silo đúng cách

Để lắp đạt van bướm silo đúng cách, đảm bảo cho quá trình hoạt động hãy xem xét các lưu ý sau đây :

• Trước khi lắp đặt về sinh sạch sẽ van và hệ thống đường ống.

• Chuẩn bị đầy đủ các dụng cụ cần thiết cho quá trình lắp đạt.

• Kiểm tra các mặt kết nối của van bướm silo và ống dẫn sao cho các kích cỡ tương đồng với nhau.

• Khi lắp đặt phải đảm bảo rằng van tương thích với các vật liệu được xử lý.

• Lắp đặt van theo đúng chiều, đúng hướng với hệ thống.

• Siết chặt các bulong đến momen xoắn cố định.

• Sử dụng miếng đệm lót để tránh rò rỉ và tạo độ êm cho van và hệ thống.

• Đối với các bộ điều khiển tự động thì cần đảm bảo nguồn cung cấp năng lượng phải phù hợp và ổn định.

Cách bảo trì, bảo dưỡng van bướm silo

Muốn sử dụng van bướm silo lâu dài và bền bỉ, luôn ở trong quá trình làm việc ổn định phải thường xuyên kiểm tra vệ sinh, bảo dưỡng cho nhân viên kỹ thuật đi thăm dò hệ thống làm việc.

• Xem xét và thay thế bất kỳ phần nào bị hỏng hoặc hao mòn.

• Bôi trơn định kì cho các bộ phận hoạt động để giữ cho van hoạt động được trơn tru, mượt mà.

• Kiểm tra độ kín khít và vận hành của van định kỳ để phát hiện sớm các vấn đề.

• Việc lắp đặt đúng cách và bảo trì định kì theo thơi gian từ 3- 6 tháng sẽ giúp gia tăng tuổi thọ và hiệu suất làm việc của van bướm silo.
