Van bướm tay quay

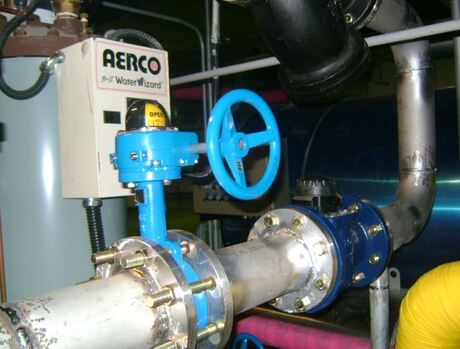

Van bướm tay quay là gì

Khi nói đến các dòng van công nghiệp chúng ta không thể không nhắc đến dòng van bướm với nhiều ưu điểm vượt trội của nó. Chính vì những ưu điểm đó mà chúng ta cũng không bất ngờ khi dòng van này là dòng van được xem là dòng van công nghiệp được nhập khẩu và tiêu thụ với số lượng rất lớn Và biến thể của nó van bướm tay quay (hay còn được gọi là van bướm vô lăng) được rất nhiều người sử dụng tin dùng với đặc điểm lớn là khả năng vận hành được ở những vị trí nơi mà đường ống có kích thước lớn mà bộ điều khiển tay gạt khó mà có thể vận hành được với lực tác động khá nhẹ lên vô lăng xoay

Tuy nhiên với bộ điều khiển này lại cho chúng ta vận hành khá lâu do sử dụng bộ giảm tốc để tăng lực đóng mở van nên vận hành nó khá tốn thời gian của người vận hành

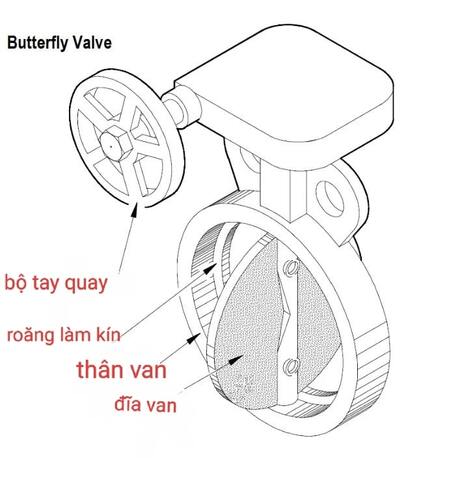

Cấu tạo của van bướm tay quay

Cũng tương tự như van bướm tay gạt thì van bướm tay quay cũng có các bộ phận gần như là tương tự như vậy chỉ khác nhau ở bộ phận điều khiển và nó có cấu tạo như sau:

Thân van

Thân van được chế tạo từ chất liệu như gang, thép, nhựa, inox có hình dạng là một trụ tròn ngắn được thiết kế với hai lỗ đến bắt trục van và hai đầu của thân van được sử dụng để kết nối với đường ống

Bộ phận này có nhiệm vụ vô cùng quan trọng là bảo vệ van bướm tay quay cũng như dẫn lượng lưu chất trong van nên nó thường xuyên chịu áp lực lớn từ hệ thống đường ống bên cạnh đó nó cũng là bộ phận được dùng để gắn kết các bộ phận khác trong van lại một cách chắc chắn và chính xác

Đĩa van

Với bộ phận này được xem như là trái tim của van bướm tay quay được thiết kế theo dãng hình tròn với một trục ở giữa và được làm bằng các chất liệu có khả năng chống ăn mòn, tác dụng với các hóa chất và đặc biệt là nó có khả năng chịu được nhiệt độ cao và áp lực lớn

Nó có nhiệm vụ là trực tiếp ngăn chặn cũng như điều tiết dòng chảy một cách chính xác nhất theo yêu cầu của người vận hành

Trục van

Trục van được làm bằng các vật liệu có khă năng chồng chịu ăn mòn và oxy hóa cực tốt bên cạnh đó nó còn phải có khả năng chịu lực cực tốt khi luôn luôn phải chịu lực tác động đến từ áp lực từ lưu chất lên đĩa van và trục van chính vì vậy nên nó thường được làm bằng chất liệu như inox, thép không gỉ, …

Đệm cao su

Với bộ phận này nó thường được làm bằng chất liệu cao su teflon hoặc là nhựa dẻo có nhiệm vụ làm tăng cường độ kín khít của đĩa van khi van đóng cũng như là kín khít giữa thân van bướm tay quay với hệ thống đường ống làm tăng độ hiệu quả khi van làm việc cũng như tránh được tình trạng lưu chất bọ rò rỉ ra ngoài

Bộ điều khiển tay quay

Phần này được thiết kế với hai bộ phận chính là vô lăng quay tròn và bộ giảm tốc có nhiệm vụ là giảm tốc độ quay của người vận hành qua đó tác động lực lớn lên trục van và đĩa van từ đó chúng ta điều khiển được van bướm tay quay theo ý muốn một cách hiệu quả nhất

Nguyên lý hoạt động của van bướm tay quay

Do cũng là một biến thể của van bướm nên dòng van này có nguyên lý hoạt động cũng được cho là tương đối đơn giản và dễ dàng nắm bắt giúp ích rất nhiều cho người sử dụng và nó được hoạt động theo những quy trình sau

Ở trạng thái bình thường khi van đang đóng chúng ta muốn mở van thì tác động lực xoay lên vô lăng của bộ điều khiển do khiến bộ giảm tốc trong bộ điều khiển chuyển động tác động lên đĩa van và làm cho van theo đúng góc mà người vận hành đề ra và khi xoay đến góc 90 độ thì van được mở hoàn toàn cho lưu chất đi qua với lưu lượng và áp suất lớn nhất

Khi chúng ta muốn đóng van bướm tay quay thì xoay thêm một góc 90 độ nữa thì van sẽ được quay trở lại vị trí cũ đĩa van được nằm vuông góc với hệ thống van được đóng hoàn toàn

Tuy nhiên với bộ điều khiển bằng tay quay nên chúng ta có thời gian vận hành van được cho là khá lâu so với các bộ điều khiển khác

Các dòng van bướm tay quay phổ biến hiện nay

Để đáp ứng được nhu cầu sử dụng của nhiều hệ thống đường ống chúng ta có một số dòng van bướm tay quay phổ biến như

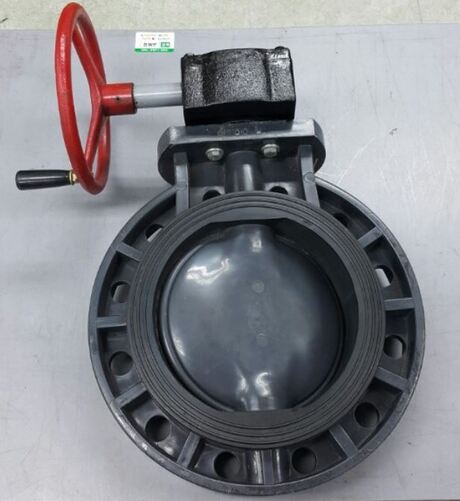

Van bướm nhựa tay quay

Dòng van này được chế tạo chủ yếu bằng chất liệu là nhựa được thường được ứng dụng trong các hệ thống đường ống dẫn nước và làm việc được ở các môi trường hóa chất bởi đặc tính không tác dụng với các hóa chất của nhựa

Tuy nhiên dòng van này lại có khả năng chịu nhiệt cũng như chịu lực được xem là chỉ chịu được ở mức trung bình thường ở dưới 60 độ và áp suất pn10-pn16 nên không thường được sử dụng trong các môi trường có áp lực cao và nhiệt độ lớn

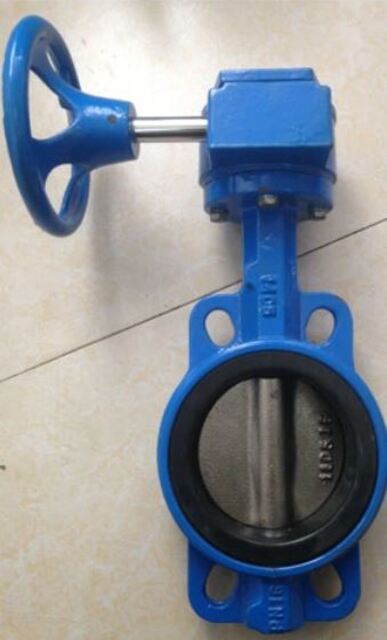

Van bướm gang tay quay

Đây là dòng van bướm được thường xuyên sử dụng trong các hệ thống đường ống công nghiệp với giá thành vừa phải cũng như khả năng chịu nhiệt độ lớn lên đến 80 độ cũng như là khả năng chịu áp lực lên đến pn25

Tuy nhiên với đường ống mà có áp xuất và nhiệt quá lớn lại không thích hợp đối với dòng van này bên cạnh đó khả năng chống ăn mòn của nó được xem là khá kém so với các vật liệu còn lại

Tìm hiểu thêm >>> van bướm gang

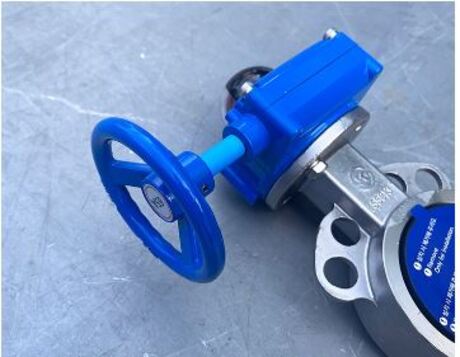

Van bướm inox tay quay

Với chất liệu tạo thành thân van được làm hoàn toàn bằng chất liệu inox nên van cho khả năng chịu nhiệt độ và áp lực tuyệt vời bên cạnh đó chất liệu inox không tác dụng với rất nhiều chất khác nhau nên nó thường được ứng dụng trong các hệ thống đường ống cần độ kháng khuẩn của các thiết bị như chế biến thực phẩm và dược phẩm

Do được làm bắng chất liệu inox nên nó có giá thành khá cao so với các dòng van khác

xem thêm >>>>van bướm vi sinh

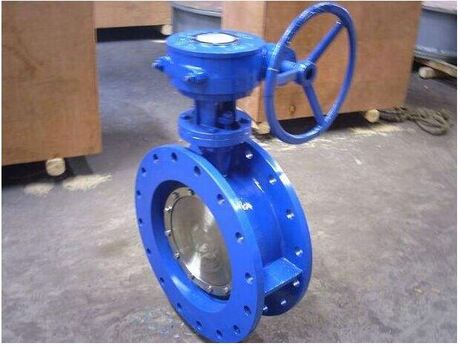

Van bướm thép tay quay

Đây là dòng van bướm tay quay với khả năng chịu nhiệt độ và áp lực khi hoạt động được xem là tuyệt vời nhất khi nó có thể chịu được áp lực pn25 và nhiệt độ tối đa khi làm việc là 300 độ c thường được áp dụng trong các hệ thống đường ống công nghiệp lớn hoạt động trong các môi trường khắc nhiệt

Phương pháp lắp đặt van bướm điều khiển tay quay

Để van bướm tay quay có thể vận hành một cách hiệu quả nhất trong hệ thống đường ống thì chúng ta không thể bỏ qua được khâu lắp đặt và để lắp đặt được một cách hiệu quả nhất thì chúng ta nên tuân thủ các bước sau:

• Đầu tiên xác định được vị trí lắp đặt sao cho thuận tiện cho việc lắp đặt cũng như công tác vận hành
• Tiếp theo là lựa chọn dòng van sao cho phù hợp với môi trường làm việc của van
• Chuẩn bị các dụng cụ để tiến hành lắp đặt van như bulong, đai ốc và làm sạch vị trí mà chuẩn bị tiến hành lắp đặt van
• Chúng ta mở van ở một góc độ 1/4 để khi siết chặt bulong tránh làm biến dạng đĩa van
• Tiếp theo tiến hành lắp đặt van vào hệ thống một cách chính xác nhất và đảm bảo các bulong được siết một cách chặt chẽ nhất tránh tình trạng lưu chất rò rỉ ra ngoài
• Cuối cùng chúng ta vận hành thử hệ thống xem xét van có hoạt động tốt hay không để đưa van vào làm việc

Lý do nên dùng van bướm tay quay

Ưu điểm

Như chúng ta đã thấy thì không khó để bắt gặp van bướm tay quay trong các hệ thống đường ống trong các nhà máy các khu công nghiệp và nó được sử dụng nhiều như vậy bởi những ưu điểm như:

• Do được thiết kế là dòng van bướm nên nó có thiết kế khá nhỏ gọn so với các dòng van khác nên nó có thể lắp đặt ở các vị trí có không gian lắp đặt hạn chế
• Van bướm có khả năng đóng mở cũng như điều tiết lưu lượng chất lỏng hoặc khí một cách linh hoạt
• Do có bộ điều khiển tay quay nên nó có thể vận hành được các hệ thống đường ống có đường kính lớn vị trí mà lực tác động lên đĩa van rất lớn để van hoạt đông một cách dễ dàng
• Dòng van bướm tay quay có giá thành rẻ hơn so với các bộ điều khiển khí nén hoặc là điện
• Có đầy đủ các kích thước lớn như van bướm tay quay DN100, van bướm tay quay DN200

Nhược điểm

Tuy nhiên bên cạnh những ưu điểm lớn đó thì có còn một số hạn chế đó là:

Nó có thời gian đóng mở khá chậm nên không thích hợp với các hệ thống cần sự đóng mở tức thời của van

Khi vận hành ở các hệ thống đường ống thường xuyên đóng mở van thì người vận hành sẽ tốn khá nhiều thời gian và sức lực để đóng mở van nên sử dụng bộ điều khiển bằng điện hoặc khí nén sẽ hiệu quả hơn khá nhiều

Xem thêm>>>> van bướm điều khiển điện

Ứng dụng của van bướm tay quay

Đối với dòng van bướm tay quay thì nó được ứng dụng rất nhiều trong các ngành công nghiệp và dưới đây là một số ứng dụng phổ biến của van bướm điều khiển tay quay:

• Trong hệ thống cúng cấp nước Van bướm điều khiển tay quay được sử dụng để điều chỉnh lưu lượng nước trong các hệ thống cấp nước công cộng và hệ thống cấp nước trong các tòa nhà.
• Trong các hệ thống xử lý nước thải van này được sử dụng để điều chỉnh lưu lượng nước thải trong các hệ thống xử lý nước thải công nghiệp và hộ gia đình.
• Trong hệ thống điều hòa không khí van bướm điều khiển tay quay được sử dụng để điều chỉnh lưu lượng không khí trong hệ thống điều hòa không khí trong các tòa nhà và nhà máy.
• Trong các hệ thống xử lý hóa chất thì dòng van này được sử dụng để điều chỉnh lưu lượng hóa chất trong các quy trình sản xuất và xử lý hóa chất.
• Trong hệ thống điều tiết nhiên liệu dòng van bướm tay quay này được sử dụng để điều chỉnh lưu lượng nhiên liệu trong các hệ thống cung cấp nhiên liệu cho máy móc và thiết bị.
• Trong các hệ thống đường ống trong các nhà máy chế biến và lọc hóa dầu khí

Đây chỉ là một số ứng dụng phổ biến của van bướm điều khiển tay quay. Còn rất nhiều ứng dụng khác tùy thuộc vào yêu cầu cụ thể của từng ngành công nghiệp và hệ thống.

Những lưu ý khi lựa chọn và bão dưỡng van bướm tay quay

Những lưu ý khi lựa chọn van

Để van có thể hoạt động một cách chính xác và hiệu quả nhất cũng như là có tuổi thọ được lâu và dài thì khi chúng ta lựa chọn van cần lưu ý một số vấn đề như:

• Xem xét môi trường làm việc của hệ thống để đưa ra chất liệu cấu thành thân van
• Quan sát áp suất và nhiệt độ của hệ thống để lựa chọn ra dòng van phù hợp
• Dựa vào các thông số như kích thước của van kiểu kết nối cũng như tiêu chuẩn mặt bích để lựa chọn ra dòng van phù hợp

Phương pháp bảo dưỡng van bướm tay quay

Để đảm bảo van bướm có thể hoạt động tốt và có tuổi thọ lâu dài thì chúng ta cần lưu tâm đến một số vân đề như:

• Kiểm tra đinh kỳ chất lượng của van theo khuyến nghị của nhà sản xuất và kiếm tra ở các vị trí như trụ van, các bulong và hệ thống xem có bất thường hư hỏng ở đâu không
• Nếu có bộ phận hư hỏng thì đưa ra hướng giải quyết là sửa chữa hoặc thay thể các linh kiện hư hỏng
• Thường xuyên tra dầu mỡ vào các thiết bị chuyển độn như ở bi tay quay và hộp số để bảo vệ cũng như vận hành được dễ dàng hơn
• Ghi chú và giám sát một cách chặt chẽ các hoạt động kiểm tra và bảo dưỡng van để giám sát và có lịch bảo dưỡng một cách hợp lý

Qua việc thực hiện các hành động trên, chúng ta có thể đảm bảo van bướm tay quay hoạt động một cách hiệu quả và lâu dài tránh các sự cố không mong muốn.
