Van bướm thân gang đĩa inox JMV

Hôm nay chúng ta sẽ cùng tìm hiểu một dòng van nữa đến từ Hàn Quốc là van bướm thân gang đĩa inox JMV. Loại van này được sản xuất tại thương hiệu JMV Valve – Korea, là một thương hiệu có tiếng tại xứ sở kim chi chuyên sản xuất và chế tạo về các sản phẩm van công nghiệp.

Hiện nay, các dòng van thuộc thương hiệu JMV này không chỉ riêng sản phẩm van bướm thân gang đĩa inox JMV, tất cả đều được ủy quyền nhập khẩu và cung cấp tại XNK HT Việt Nam.

Van bướm thân gang đĩa inox JMV là gì

Nghe đến tên van bướm thân gang đĩa inox JMV chắc hẳn các bạn cũng đã hình dung ra được phần nào rồi đúng không. Dòng van này có thiết kế được cấu tạo từ 2 chất liệu khác nhau cấu thành một van hoàn chỉnh. Theo phần thiết kế thì phần toàn bộ bên ngoài van được làm bằng gang, còn phần đĩa van (cánh bướm) bên trong thì được làm bằng chất liệu inox.

Van bướm thân gang đĩa inox JMV là một sản phẩm van công nghiệp được sản xuất ra có công dụng hỗ trợ đóng mở dòng chảy lưu chất theo yêu cầu sử dụng của hệ thống đường ống dẫn. Thông qua đó người vận hành có thể nhận biết được trạng thái dòng chảy lưu chất và dịch chuyển các lưu chất bên trong các đường ống kín.

Vì vừa được làm bằng chất liệu inox và gang nên van có độ cứng cáp rất tốt, có thể chịu được những va đập, các tác động từ môi trường bên ngoài. Giúp bảo vệ các dòng lưu chất bên trong không bị rỏ rỉ và vô cùng an toàn cho người sử dụng.

Hình ảnh thực tế về van bướm thân gang đĩa inox JMV

Với việc cung cấp hình ảnh thực tế này cho mọi khách hàng sẽ thấy sự đảm bảo về độ uy tín của Công ty XNK HT Việt Nam. Khách hành có thể thông qua chính những bức ảnh đó để có thể nhận biết được hình dáng, màu sắc, chất liệu,… nói chung là liên quan đến bề mặt bên ngoài của sản phẩm mà mình đang cần.

Từ đó có thể giúp ích cho rất nhiều khách hàng có thể nhận biết được hàng thật hay hàng giả. Và một phần nữa là thuận tiện cho mọi khách hàng ở xa không thể đến trực tiếp xem sản phẩm được mà vẫn biết được sản phẩm đó trông như thế nào, giảm bớt tiết kiệm được thời gian cũng như công sức đi lại cho quý khách hàng.

Hãy cùng xem một vài hình ảnh sau đây về dòng van bướm thân gang đĩa inox JMV tại kho XNK HT Việt Nam chúng tôi.

Đặc điểm nhận dạng sản phẩm van bướm thân gang đĩa inox JMV

Cũng có hình dáng chung giống như bao van bướm khác những để có thể nhận biết rõ hơn về dòng van bướm thân gang đĩa inox này sẽ thông qua những các đặc điểm như sau

• Về chất liệu thân van không được đều về màu sắc, thân thì được làm bằng gang còn  đĩa van thì được làm bằng inox.

• Phần thân van của van bướm JMV có màu xanh đặc trưng trông khá là bắt mắt, tạo được tính thẩm mỹ.

• Chúng ta có thể nhận thấy trên bề mặt của van bướm thân gang đĩa inox JMV sẽ có những ký hiệu đặc trưng của hãng sản xuất JMV- Hàn Quốc.

• Mặt sau đúc nổi một số thông số kỹ thuật cơ bản: kích cỡ, tiêu chuẩn kết nối, chất liệu, chiều hướng dòng chảy.

• Thông thường van bướm thân gang đĩa inox JMV sẽ có kích thước nhỏ không quá to khoảng từ DN50-DN200.

Các bộ phận cấu tạo và nguyên lý hoạt động của van bướm thân gang đĩa inox JMV

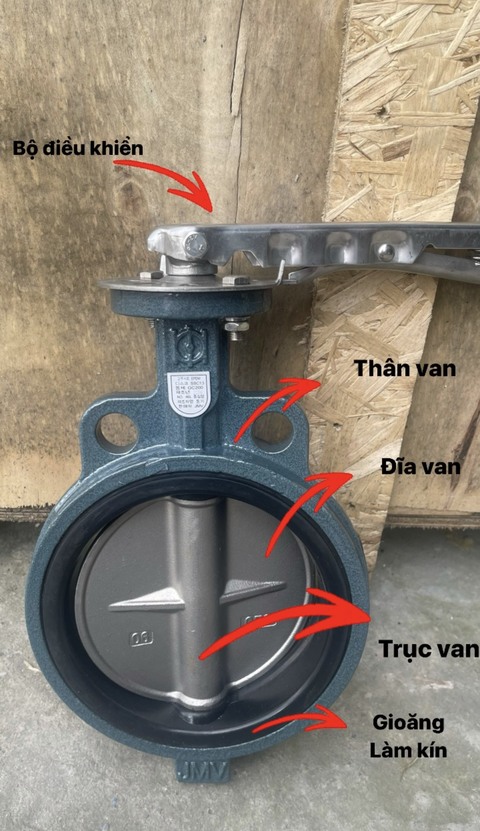

Các bộ phận cấu tạo của van bướm thân gang đĩa inox JMV

Về mặt cấu tạo của van bướm thân gang đĩa inox JMV cũng giống với các loại van bướm khác, gồm có các bộ phận chính như sau :

Thân van : bộ phận này chịu trách nhiệm về việc bảo vệ các bộ phận khác trong van và là nơi liên kết với các đường ống hệ thống nên nên được làm từ chất liệu gang bởi các hợp kim loại có hàm lượng khác nhau. Sẽ đảm bảo được các yêu cầu sử dụng như chất lượng tốt, độ bền cao, chống chịu va đập.

Trục van : được làm từ các hợp kim, thép không gỉ, inox 304 có tác dụng truyền lực từ bộ điều khiển hoạt động xuống đĩa van, nhờ đó đĩa van có thể hoạt động tương ứng với tay kẹp, tay quay hay bộ điều khiển tự động.

Cánh bướm ( đĩa van) : là nơi thực hiện nhiệm vụ quan trọng có thể đóng mở lưu chất tại các đường ống. Cánh van được đặt hoàn toàn nằm trong đường ống, đảm bỏa độ kín khít khi van đóng hoàn toàn. Bộ phận này được đúc bằng inox thay bằng vì khi làm việc ở điều kiện ngâm trong lưu chất, nên độ bền và khả năng chống ăn mòn phải được đặt lên hàng đầu.

Gioăng làm kín : là bộ phận được đặt nằm ở giữa thân van và đĩa van có chức năng chính là làm kín van và bảo vệ van tránh khỏi các tác động ăn mòn của ma sát trong quá trình làm việc.

Bộ điều khiển van : Van bướm thân gang đĩa inox JMV có 4 dạng điều khiển chính là điều khiển thủ công (tay gạt, tay quay), và điều khiển tự động (điều khiển khí nén, điều khiển khí nén) để đáp ứng được cho nhiều ứng dụng hoạt động trong từng môi trường và nhu cầu sử dụng khác nhau.

Bộ phận kết nối : tương tự như các dòng van bướm khác thì van bướm thân gang đĩa inox JMV này cũng có các kiểu kết dạng kẹp Wafer, dạng liên kết mặt bích và dạng kết nối lắp Lug. Nhưng 2 kiểu lắp kết nối mặt bích và Wafer thường được mọi người sử dụng nhiều hơn và dễ bắt gặp so với dạng lắp Lug.

Nguyên lý hoạt động của van bướm thân gang đĩa inox JMV

Van bướm thân gang đĩa inox JMV có cơ cấu hoạt động tương đối đơn giản, chỉ cần có một tác động lực lên bộ phận truyền động, lúc này trục của van bướm xoay theo các góc mở hoặc đóng khác nhau. Khi van có hoạt động đóng – mở nó sẽ tạo nên hiện tượng điều tiết dòng chảy lớn – nhỏ của lưu chất khi đi qua van

• Đóng van : Khi chúng ta xoay vô lăng hoặc motor điều khiển ty van sẽ quay theo chiều kim đồng hồ thì phần trục van có kết nối với đĩa van sẽ đẩy đĩa van xuống ( đóng van ). Nó sẽ chặn toàn bộ dòng chảy của lưu chất trong đường ống khi đi qua van lại. Khi van được đóng hoàn toàn, sẽ không xảy ra hiện tượng rò rỉ lưu chất.

• Mở van : Ngược lại khi chúng tay quay vô lăng theo chiều ngược kim đồng hồ thì trục van kéo đĩa van lên trên tạo cơ chế kéo lên (mở van). Khi được mở hoàn toàn cho phép lưu chất chảy qua van. Van ở trạng thái mở hoàn toàn cho phép toàn bộ dòng chảy của lưu chất lưu thông qua mà không có sự tụt áp và giảm lưu lượng trên đường ống.

Ngoài ra, van bướm thân gang đĩa inox JMV không chỉ đóng mở hoàn toàn mà van còn có thể đóng mở theo nhiều góc độ để điều tiết dòng chảy. Nhưng các hãng sản xuất cũng khuyến khích muốn có van bướm nhựa tuổi thọ cao thì không nên thường xuyên hoạt động đĩa van ở các góc độ nhỏ hơn 90 độ.

Một số những ưu điểm, nhược điểm của van bướm thân gang đĩa inox JMV

Van bướm thân gang đĩa inox JMV được sản xuất từ thương hiệu JMV Valve – Hàn Quốc một trong những nước nổi tiếng về nền sản xuất các sản phẩm công nghiệp nổi tiếng. Nên van bướm thân gang đĩa inox JMV này sở hữu hàng loạt các ưu điểm vượt trội và tồn tại một vài cái khuyết điểm nhỏ như :

Ưu điểm của van bướm thân gang đĩa inox JMV

• Vì van được làm bằng thân gang và đĩa inox nên được đúc vô cùng chắc chắn, dày dặn, cầm rất chắc tay nên đảm bảo được các yêu cầu về độ an toàn khi sử dụng sản phẩm trực tiếp vào hệ thống.

• Đĩa van được làm bằng inox nên van có thể hoạt động tốt ở nhiều loại môi chất khác nhau từ môi trường nước thông thường cho đến môi trường axit có nồng độ cao.

• Van có một thiết kế khá nhỏ gọn và màu sắc trang nhã, thích hợp cho việc lắp đặt van bướm thân gang đĩa inox JMV vào các không gian nhỏ hẹp.

• Gioăng làm từ Teflon nên sử dụng được cho môi trường có nhiệt độ cao từ -20 ~ 220 độ C

• Đa dạng về kích cỡ từ DN50-DN200 nên phù hợp với kích thước của nhiều hệ thống đường ống.

• Van bướm thân gang đĩa inox JMV có thể lắp đặt tại hệ thống bằng nhiều phương pháp khác nhau, rất dễ dàng cho việc lựa chọn và cài đặt ở hệ thống đường ống.

• Có nhiều phương thức điều khiển từ điều khiển thông thường bằng cơ tay như tay gạt, tay quay và cho đến điều khiển tự động bằng điều khiển khí nén, điều khiển điện vô cùng tiện lợi.

• Van bướm thân gang đĩa inox JMV giúp tiết kiệm được giá thành hơn so với mua van bướm toàn thân inox mà vẫn đảm bảo được độ bền bỉ và cứng cáp trong thời gian dài sử dụng van.

Nhược điểm của van bướm thân gang đĩa inox JMV

• Trong thời gian dài khi đĩa van tiếp xúc với dòng chảy có tốc độ cao thì lâu dần sẽ bị xói mòn làm ảnh hưởng đến tình trạng làm kín của thiết bị.

• Tuổi thọ của van sẽ giảm nếu như hoạt động thường xuyên ở các góc mở nhỏ hơn 90 độ.

• Giá thành của van bướm thân gang đĩa inox JMV có rẻ hơn so với van bướm toàn thân inox nhưng khi đặt lên bàn cân thì giá vẫn cao hơn so với các sản phẩm van bướm nhựa PVC cùng kích thước.

Xem thêm >>>> về dòng Van bướm silo

Tìm hiểu về các dòng van bướm thân gang đĩa inox JMV sử dụng phổ biến hiện nay

Sau đây tôi xin giới thiệu cho các bạn về những dòng sản phẩm van bướm thân gang đĩa inox JMV mà Công ty XNK HT Việt Nam chúng tôi cung cấp và phân phối trên khắp mọi miền tổ quốc. Các sản phẩm bên chúng tôi đều đảm bảo về chất lượng cũng như độ an toàn cao và giá thành vô cùng hợp lý.

Hãy cùng tìm hiểu về các loại van bướm thân gang đĩa inox JMV dưới đây để lựa chọn được sản phẩm phù hợp với hệ thống đường ống của mình nhé.

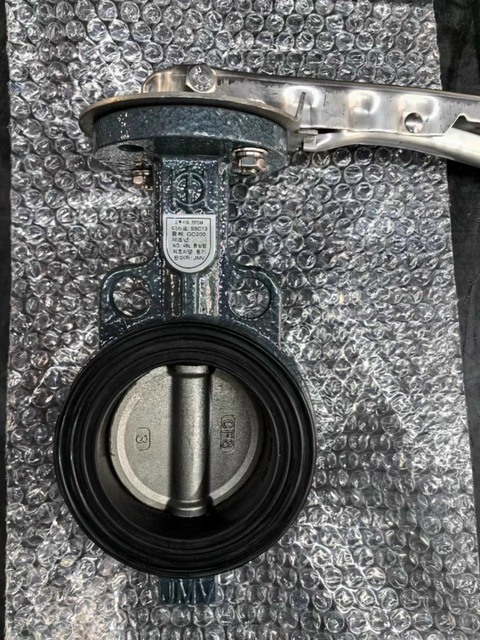

Van bướm thân gang đĩa inox JMV tay gạt

Là dòng van bướm inox cơ được sử dụng với tác động lực từ sức người bằng bộ phận điều khiển tay gạt để thực hiện đóng mở của van. Phần tay gạt được thiết kế theo hình dạng mỏ vịt khi cần đóng hay mở người vận hành chỉ cần nắm vào phần tay gạt đó rồi điều khiển theo hướng sang trái hoặc phải. Tuy nhiên việc đóng mở bằng tay rất là nặng nên nó bị hạn chế về kích thước quá lớn khó điều chỉnh.

Tuy là sản phẩm van bướm cơ thông thường không có thiết bị giám sát hành trình nhưng vẫn có thể quan sát trạng thái đóng mở của của van bướm thân gang đĩa inox JMV tay gạt, mỗi răng ở trên bộ phận tay gạt là đại diện cho góc mở của đĩa van từ 0-90 độ.

Van bướm thân gang đĩa inox JMV tay quay

Cũng giống như với van bướm tay gạt sử dụng bằng tác động lực từ cánh tay của người vận hành vào bộ phận điều khiển. Tuy nhiên van bướm thân gang đĩa inox JMV tay quay lại sử dụng bộ điều khiển tay quay để vận hành van. Điểm đặc biệt của bộ điều khiển này ở điểm chúng được tích hợp thêm hộp số trợ lực với các bánh răng ăn khớp. Từ đó giúp người vận hành điều khiển van có kích cỡ lớn một cách nhẹ nhàng, tiện lợi hơn.

Vì van bướm thân gang đĩa inox JMV sử dụng hộp số và vô lăng nên phù hợp cho các đường ống có kích thước lớn hơn so với van bướm tay gạt nhờ thao tác vận hành của tay vô lăng đơn giản và nhẹ nhàng hơn rất nhiều.

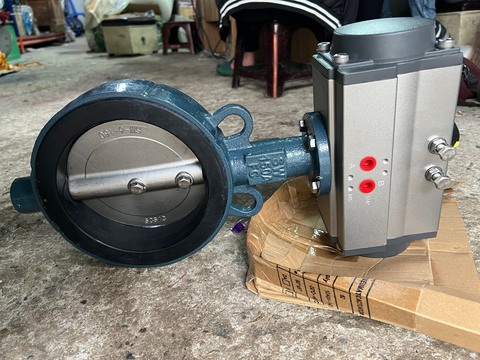

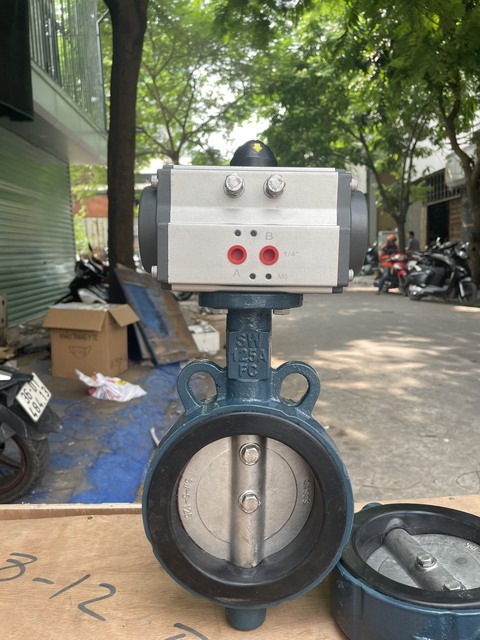

Van bướm thân gang đĩa inox JMV điều khiển khí nén

Đây là một sản phẩm điều khiển tự động hóa thay vì sử dụng tay gạt, tay quay vô lăng thì chỉ cần cung cấp khí nén vào bộ truyền động có thể đóng mở van. Loại này có tác dụng điều khiển từ xa, chủ yếu dùng cho van được lắp đặt trong các két dầu, két nước, khu vực ngoài trời, khu vực nguy hiểm,…

Vì van bướm thân gang đĩa inox JMV điều khiển khí nén này sử dụng nguồn năng lượng khí nén sạch có sẵn trong tự nhiên nên hiện nay rất thông dụng trên thị trường. Nhờ có thiết kế nhỏ gọn và dễ sử dụng, có thể bảo trì, bảo dưỡng van một cách đơn giản giản và nhanh chóng.

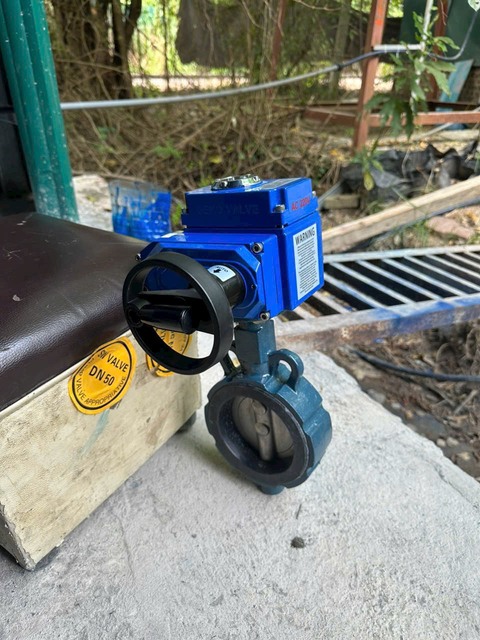

Van bướm thân gang đĩa inox JMV điều khiển điện

Cũng là một trong những phương thức tự động hóa, mang lại hiệu quả cao và không tốn nhiều sức lực của người vận hành. Được điều khiển tự động nhờ nguồn điện cấp vào motor làm biến chuyển động quay của motor thành chuyển động quay trục và cánh van. Thiết bị truyền động này sử dụng dòng điện với điện áp phù hợp để giúp van đóng mở hoàn toàn hay đóng mở theo các góc khác nhau đã được cài đặt trước.

Van bướm thân gang đĩa inox JMV điều khiển điện có khả năng điều khiển với độ chính xác cao, hoạt động một cách ổn định. Vì thế giá thành của van điện cũng khá cao so với các dòng điều khiển bằng tay quay, tay gạt.

Van bướm thân gang đĩa inox JMV nối bích

Van được kết nối riêng biệt với từng mặt bích trên đường ống và sử dụng bulong để liên kết vì thế nó có tính bền bỏ và vô cùng chắc chắn. Người ta thường sử dụng van bướm thân gang đĩa inox JMV nối bích cho những đường ống có kích cỡ lớn, hoặc do đặc thù của lưu chất sử dụng và điều kiện làm việc. Việc kết nối này mang đến khả năng chịu nhiệt độ và áp suất rất lớn.

Tuy nhiên khi lựa chọn dòng van này bạn cần chú ý đến hình dáng van khá cồng kềnh cũng như chiếm diện tích, không gian sử dụng lớn.

Van bướm thân gang đĩa inox JMV kẹp Wafer

Van bướm thân gang đĩa inox JMV kết nối kẹp, đây là kiểu kết nối van bướm phổ biến nhất hiện nay. Loại này chỉ có 2 vị trí xỏ bu lông để cố định van, van sẽ được kẹt chặt kín lưu chất bởi 2 mặt bích của ống ở 2 bên.

Loại van bướm dạn wafer này có giá thành cực kỳ rẻ, cùng với đó phần thân của van bướm được thiết kế nhỏ gọn. Nên việc lắp đặt van nhanh chóng, dễ dàng và phù hợp với nhiều vị trí sử dụng kể cả những vị trí có không gian hẹp.

Cách sử dụng và ứng dụng của van bướm thân gang đĩa inox JMV hiệu quả

Cách sử dụng van bướm thân gang đĩa inox JMV hiệu quả

Làm sao để cho quá trình sử dụng van bướm thân gang đĩa inox JMV đạt được hiệu quả cao và mang đến các hiệu suất công việc tốt nhất thì một số vấn đền các bạn cần lưu ý sau đây :

• Trước khi lắp đặt van chúng ta cần phải tìm hiểu các loại van và khảo sát hệ thống môi trường của mình cũng như vị trí thích hợp để có thể lắp đặt van bướm thân gang đĩa inox JMV.

• Xem xét kỹ càng các thông số kỹ thuật của van, phải đảm bảo chắc chắn van hoạt động được trong giới hạn cho phép và hạn chế sử dụng nó với múc đích điều tiết dòng chảy.

• Tránh sử dụng van bướm thân gang đĩa inox JMV với môi trường có hóa chật đậm đặc, có chứa nồng độ muối cao và môi trường có nhiệt độ cao trên 200 độ C.

• Phải lựa chọn các kích thước phù hợp tương ứng với kích cỡ của đường ống để khi lắp đặt mới không bị chênh lệch, không làm rò rỉ các lưu chất ra bên ngoài được.

• Trong quá trình sử dụng van phải thường xuyên kiểm tra và bảo dưỡng van thao định kì từ 3-6 tháng một lần nhằm đảm bảo khả năng làm việc được ổn định và bền bỉ lâu dài của van.

Ứng dụng của van bướm thân gang đĩa inox JMV

Được biết đến với sản phẩm có những ưu điểm vô cùng nổi bật nên được rất nhiều mọi người tin dùng và lựa chọn sử dụng trong các hệ thống với mục đích điều chỉnh đóng mở dòng chảy, có thể kể đến vài ứng dụng tiêu biểu như :

• Van được ứng dụng trong các hệ thống dẫn nước, nước sạch, nước sinh hoạt và xử lý nước thải ở các khu dân cư, các nhà máy xí nghiệp,…

• Van được ứng dụng trong các khu hoạt động vui chơi như các bể chứa nước hồ, áo hồ công viên nhân tạo, các bể bơi,…

• Van được ứng dụng trong các hệ thống phục vụ cho việc tưới tiêu cây trồng nông nghiệp, cây lương thực, cây ăn quả,…

• Van được ứng dụng trong các lĩnh vực khai thác, xăng dầu, khí tự nhiên, dầu mỏ, dầu thủy lực…

• Van được ứng dụng trong các nhà máy chế biến lương thực, thực phẩm, nước giải khát, nước ngọt, bia,…

• Van được ứng dụng trong các hệ thống phòng cháy chữa cháy, làm mát không khí,…

Có thể bạn sẽ cần >>>> Van bướm AUT

Vì sao nên chọn mua van bướm thân gang đĩa inox JMV tại Công Ty XNK HT Việt Nam

Việc lựa chọn cơ sở cung cấp van cũng không kém phần quan trọng, tránh mua phải các sản phẩm van kém chất lượng, không đảm bảo tiêu chí sử dụng. Vì van bướm thân gang đĩa inox JMV có nhiều mẫu mã, kiểu dáng và giá thành khác nhau, tùy theo mục đích sử dụng mà có sự lựa chọn cho phù hợp. Việc lựa chọn được kiểu van cầu phù hợp với các yêu cầu kĩ thuật vô cùng quan trọng, vì nó ảnh hưởng trực tiếp tới hiệu quả làm việc và tuổi thọ của van.

Công ty TNHH TM & HT Việt Nam tự hào là đơn vị hàng đầu chuyên cung cấp các dòng can công nghiệp, phụ kiện và vật tư cho ngành nước tại thì trường Việt Nam.

Van bướm thân gang đĩa inox JMV là một trong những sản phẩm tiêu biểu tại công ty chúng tôi, được chúng tôi nhập khẩu trực tiếp các sản phẩm này từ các nguồn uy tín như Hàn quốc và phân phối độc quyền trên toàn thị trường Việt Nam.

Chúng tôi cam kết đem đến sản phẩm chất lượng hàng đầu và sự phục vụ chu đáo, hỗ trợ tư vấn nhiệt tình sẽ đem lại cho quý khách những trải nghiệm thoải mái nhất. Các sản phẩm  chúng tôi cung cấp luôn đầy đủ chứng từ, CO, CQ. Và đều đạt chuẩn đầu ra theo tiêu chuẩn Châu Âu. Cùng với chế độ bảo hành sản phẩm luôn đầy đủ ít nhất 12 tháng, lỗi 1 đổi 1 đối với các sản phẩm có lỗi đến từ phía nhà sản xuất.

Để có thể mua hàng cũng như được báo giá chính xác nhất về van bướm thân gang đĩa inox JMV hay bất kì các sản phẩm khác đến từ XNK HT Việt Nam thì hẫy liên hệ trực tiếp cho chúng tôi qua hotline hoặc email của công ty để được tư vấn tận tình.
