Tìm hiểu chi tiết về van công nghiệp

Van công nghiệp đóng vai trò quan trọng trong việc kiểm soát dòng chảy của lưu chất như chất lỏng, khí, hơi, hoặc các loại lưu chất khác trong các hệ thống sản xuất công nghiệp. Trong quá trình phát triển công nghệ, van công nghiệp đã trở thành một thiết bị không thể thiếu, góp phần quan trọng trong việc đảm bảo vận hành an toàn, hiệu quả và bền vững của hệ thống.

Bài viết dưới đây sẽ cung cấp một cái nhìn chi tiết và sâu sắc về van công nghiệp, từ khái niệm, phân loại, cấu tạo, ứng dụng đến xu hướng phát triển trong tương lai.

1 . Khái niệm van công nghiệp

Van công nghiệp là thiết bị dùng để điều khiển dòng chảy của chất lỏng, khí hoặc hơi trong hệ thống ống dẫn. Nhiệm vụ chính của van là ngắt, điều chỉnh, phân chia hoặc chuyển hướng dòng chảy lưu chất.

Nhờ có van, các hệ thống công nghiệp trở nên linh hoạt và an toàn hơn trong quá trình vận hành. Van công nghiệp xuất hiện trong hầu hết các lĩnh vực, từ dầu khí, hóa chất, đến ngành thực phẩm, dược phẩm, xử lý nước và năng lượng.

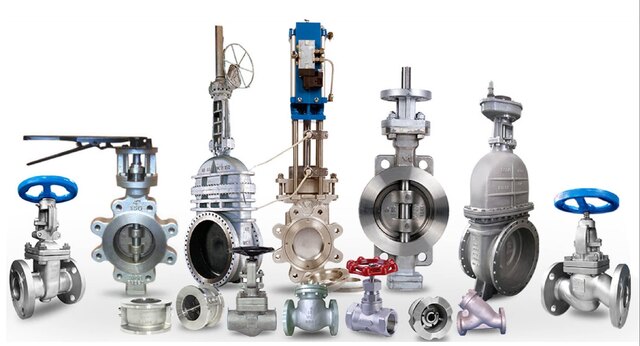

2 . Các loại van công nghiệp phổ biến

Van công nghiệp là thiết bị quan trọng được sử dụng trong nhiều ngành công nghiệp khác nhau để kiểm soát và điều chỉnh dòng chảy của chất lỏng, khí, hơi hoặc các loại lưu chất khác. Dưới đây là các loại van công nghiệp phổ biến và đặc điểm của chúng.

2.1 Van bi (Ball Valve)

Cấu tạo: Van bi được thiết kế với một viên bi có lỗ xuyên tâm nằm giữa thân van. Khi viên bi xoay, lỗ xuyên tâm có thể thẳng hàng với dòng chảy hoặc chắn dòng chảy, giúp đóng hoặc mở van.

Ưu điểm:

• Độ kín cao, không gây rò rỉ.

• Dễ dàng vận hành, chỉ cần xoay 90 độ.

• Thích hợp cho các ứng dụng cần ngắt dòng chảy nhanh chóng.

Ứng dụng: Sử dụng trong ngành dầu khí, hệ thống dẫn nước, hóa chất và khí nén.

2.2 Van bướm (Butterfly Valve)

Cấu tạo: Van bướm gồm một đĩa hình tròn (cánh bướm) gắn vào trục van, trục này xoay để mở hoặc đóng van. Đĩa van xoay một góc 90 độ để cho phép hoặc ngăn dòng chảy đi qua.

Ưu điểm:

• Thiết kế đơn giản, trọng lượng nhẹ.

• Dễ lắp dặt và bảo dưỡng.

• Có thể điều chỉnh dòng chảy một cách hiệu quả.

Ứng dụng: Sử dụng trong các hệ thống nước thải, hệ thống cấp thoát nước, ngành thực phẩm và dược phẩm.

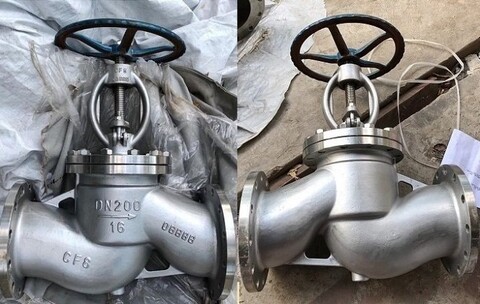

2.3 . Van cầu (Globe Valve)

Cấu tạo: Van cầu có dạng hình cầu, với một đĩa van nằm trên một trục, di chuyển lên xuống để điều chỉnh dòng chảy. Khi đĩa van hạ xuống, nó sẽ chặn hoàn toàn dòng chảy.

Ưu điểm:

• Điều chỉnh dòng chảy chính xác, thường được sử dụng để điều tiết lưu lượng.

• Kín và ít rò rỉ hơn so với một số loại van khác.

Ứng dụng: Sử dụng trong các hệ thống hơi, dầu, khí và nước trong các ngành công nghiệp nặng.

2.4 Van cổng (Gate Valve)

Cấu tạo: Van cổng sử dụng một đĩa cổng (gate) để chặn hoặc mở dòng chảy. Đĩa van di chuyển thẳng đứng để ngắt hoặc mở dòng chảy.

Ưu điểm:

• Thích hợp cho các ứng dụng ngắt hoàn toàn dòng chảy.

• Có khả năng làm việc ở áp suất và nhiệt độ cao.

Ứng dụng: Sử dụng trong các hệ thống ống dẫn dầu, khí và nước, hệ thống cấp nước và thoát nước.

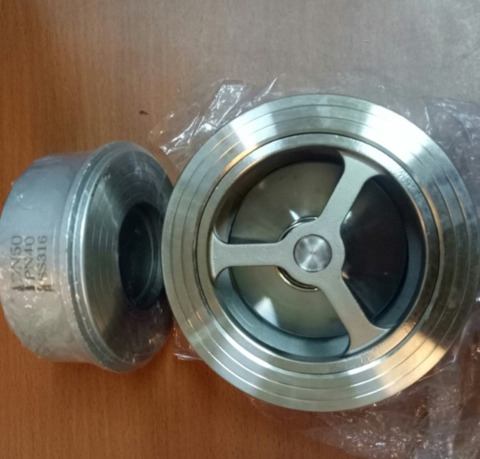

2.5 Van một chiều (Check Valve)

Cấu tạo: Van một chiều cho phép lưu chất di chuyển theo một chiều nhất định và ngăn dòng chảy ngược lại. Loại van này không cần người vận hành, hoạt động hoàn toàn dựa vào áp lực dòng chảy.

Ưu điểm:

• Ngăn chặn hiện tượng chảy ngược gây hư hại thiết bị.

• Tự động vận hành, không cần điều khiển.

Ứng dụng: Sử dụng trong hệ thống bơm, hệ thống đường ống cấp nước và xử lý nước thải.

2.6 Van giảm áp (Pressure Reducing Valve)

Cấu tạo: Van giảm áp có nhiệm vụ duy trì áp suất trong hệ thống ở mức ổn định. Khi áp suất đầu vào cao hơn ngưỡng cho phép, van sẽ tự động giảm áp suất để bảo vệ các thiết bị khác.

Ưu điểm:

• Bảo vệ hệ thống khỏi áp suất quá cao, ngăn chặn sự cố.

• Duy trì áp suất ổn định trong suốt quá trình hoạt động.

Ứng dụng: Sử dụng trong các hệ thống hơi nước, khí nén và hệ thống cấp nước.

2.7 Van an toàn (Safety Valve)

Cấu tạo: Van an toàn được thiết kế để tự động xả bớt lưu chất ra ngoài khi áp suất trong hệ thống vượt ngưỡng an toàn. Điều này giúp ngăn chặn sự cố và bảo vệ hệ thống khỏi nổ hoặc hư hại.

Ưu điểm :

• Tự động hoạt động khi áp suất vượt ngưỡng cho phép.

• Bảo vệ hệ thống và người vận hành an toàn.

Ứng dụng: Sử dụng trong các hệ thống lò hơi, nồi hơi, hệ thống khí nén và các ngành công nghiệp hóa chất.

2.8 Van màng (Diaphragm Valve)

Cấu tạo: Van màng sử dụng một màng cao su hoặc nhựa để đóng mở dòng chảy. Khi màng được đẩy lên hoặc hạ xuống, nó sẽ điều khiển dòng chảy đi qua van.

Ưu điểm:

• Thích hợp cho các ứng dụng liên quan đến lưu chất ăn mòn.

• Khả năng điều chỉnh dòng chảy tốt và kín.

Ứng dụng: Sử dụng trong ngành công nghiệp dược phẩm, thực phẩm và hóa chất.

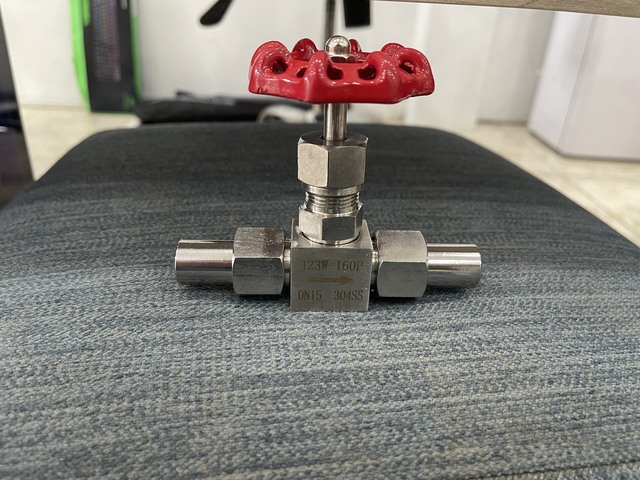

2.9 Van kim (Needle Valve)

Cấu tạo: Van kim có một đĩa van hình kim được sử dụng để điều chỉnh dòng chảy. Thiết kế nhỏ gọn và chính xác giúp kiểm soát dòng chảy một cách tinh vi.

Ưu điểm:

• Khả năng điều chỉnh dòng chảy chính xác cao.

• Thích hợp cho các ứng dụng cần điều chỉnh dòng chảy nhỏ.

Ứng dụng: Sử dụng trong các hệ thống đo lường, điều khiển lưu lượng nhỏ và hệ thống thí nghiệm.

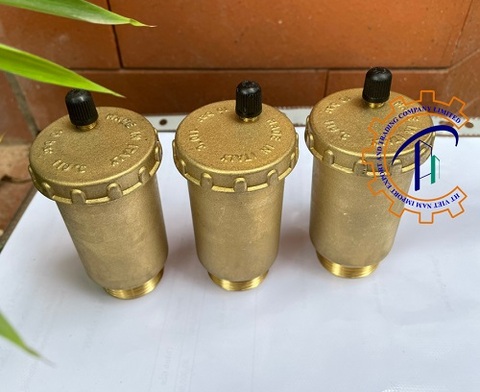

2.10 Van xả khí (Air Release Valve)

Cấu tạo: Van xả khí giúp xả bỏ khí tích tụ thừa trong hệ thống đường ống, tránh hiện tượng tụ khí gây cản trở dòng chảy hoặc làm hư hại thiết bị.

Ưu điểm:

• Ngăn chặn hiện tượng tụ khí trong hệ thống.

• Giúp duy trì áp suất và lưu lượng ổn định/

Ứng dụng: Sử dụng trong hệ thống xử lý nước, hệ thống cấp thoát nước và các hệ thống thủy lực.

Các loại van công nghiệp phổ biến được kể ở trên đã phát triển và được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của công nghiệp. Mỗi loại van đều có đặc điểm và ứng dụng riêng biệt, đáp ứng nhu cầu điều chỉnh, kiểm soát và bảo vệ hệ thống vận hành. Việc lựa chọn loại van phù hợp với hệ thống là một yếu tố quan trọng giúp đảm bảo hiệu suất và độ bền của thiết bị trong quá trình sử dụng.

3 . Phân tích cấu tạo chung và nguyên lý hoạt động của van công nghiệp

Van công nghiệp có cấu tạo và nguyên lý hoạt động rất đa dạng, phụ thuộc vào loại van cụ thể. Dưới đây là một số ví dụ về cấu tạo và nguyên lý hoạt động của các loại van:

3.1 Cấu tạo chung của van công nghiệp

Thân van (Body):

• Thân van là phần vỏ ngoài bao bọc và bảo vệ các bộ phận bên trong. Thân van được chế tạo từ các vật liệu khác nhau tùy thuộc vào ứng dụng như thép, inox, gang, đồng hoặc nhựa.

• Thân van chịu áp lực lớn từ dòng chảy và phải đảm bảo tính bền vững, chống chịu được môi trường làm việc khắc nghiệt.

Đĩa van (Disc/Plug/Gate)

• Đĩa van là bộ phận điều khiển dòng chảy, có thể là dạng bi, cánh bướm, hoặc một đĩa trượt (tùy vào loại van).

• Khi van mở, đĩa van di chuyển khỏi vị trí chắn dòng chảy, cho phép lưu chất đi qua. Khi van đóng, đĩa van chặn dòng chảy.

Trục van (Stem)

• Trục van kết nối với bộ điều khiển và đĩa van, chuyển động của trục sẽ làm thay đổi vị trí đĩa van, từ đó điều khiển trạng thái đóng hoặc mở van.

• Trục van thường làm từ vật liệu chịu lực tốt và chống ăn mòn để đảm bảo tuổi thọ và hiệu quả hoạt động của van.

Bộ điều khiển (Actuator/Handwheel)

• Bộ điều khiển giúp vận hành van, có thể là tay quay, cần gạt, hoặc bộ truyền động tự động (điện, khí nén, thủy lực).

• Với van công nghiệp tự động, bộ điều khiển có thể được lập trình để hoạt động theo chu kỳ hoặc tín hiệu điều khiển từ xa.

Gioăng làm kín (Gasket/Seals)

• Gioăng làm kín được sử dụng để ngăn ngừa rò rỉ lưu chất qua các khe hở giữa các bộ phận của van, đặc biệt là tại vị trí tiếp xúc giữa đĩa van và thân van khi van đóng.

• Chất liệu làm gioăng thường là cao su, PTFE (Teflon) hoặc các vật liệu chịu nhiệt và hóa chất.

Nắp van (Bonnet)

• Nắp van là phần nắp đậy trên thân van, có thể tháo rời để bảo trì, sửa chữa các bộ phận bên trong.

• Nắp van giúp giữ chặt các bộ phận của van, đồng thời ngăn chặn lưu chất rò rỉ ra ngoài.

3.2 Nguyên lý hoạt động của van công nghiệp

Nguyên lý hoạt động của van công nghiệp phụ thuộc vào loại van, nhưng nhìn chung quá trình vận hành có thể tóm tắt như sau:

Van mở: Khi bộ điều khiển (tay quay, cần gạt hoặc bộ truyền động) được kích hoạt, trục van sẽ di chuyển đĩa van khỏi vị trí chắn dòng chảy. Dòng lưu chất sẽ được phép đi qua van với lưu lượng lớn hoặc nhỏ tùy vào mức độ mở của đĩa van.

Ví dụ:

• Ở van bi, khi trục xoay 90 độ, lỗ xuyên tâm của bi sẽ thẳng hàng với đường ống, cho phép lưu chất đi qua.

• Ở van bướm, khi đĩa xoay theo góc nhất định, nó sẽ mở ra khoảng trống cho lưu chất chảy qua.

Van đóng: Khi van được đóng, trục van sẽ di chuyển đĩa van về vị trí chắn dòng chảy. Tại vị trí này, lưu chất sẽ không thể đi qua, hoặc chỉ có một lượng rất nhỏ đi qua (trong trường hợp van điều tiết).

Ví dụ:

• Ở van cổng, đĩa cổng di chuyển lên xuống theo chiều thẳng đứng để chặn hoặc mở đường dẫn lưu chất.

• Ở van cầu, đĩa van di chuyển theo hướng vuông góc với dòng chảy, khi đóng, nó ép chặt vào bề mặt ghế van, ngăn cản hoàn toàn dòng chảy.

Điều tiết dòng chảy: Một số van công nghiệp, chẳng hạn như van cầu hoặc van màng, có khả năng điều tiết dòng chảy một cách linh hoạt. Bằng cách điều chỉnh vị trí của đĩa van, người vận hành có thể thay đổi lưu lượng dòng chảy đi qua van.

Trong quá trình điều tiết, van thường không mở hoàn toàn hoặc đóng hoàn toàn, mà duy trì ở một vị trí trung gian. Điều này giúp kiểm soát chính xác lượng lưu chất đi qua hệ thống.

>>> Cấu tạo và nguyên lý hoạt động của van công nghiệp rất đa dạng, nhưng chúng đều có mục tiêu chung là kiểm soát dòng chảy của lưu chất trong các hệ thống ống dẫn. Hiểu rõ về cấu tạo và nguyên lý của từng loại van sẽ giúp người vận hành lựa chọn đúng loại van cho từng ứng dụng cụ thể, đảm bảo hiệu suất và an toàn cho hệ thống.

4 . Các yếu tố ảnh hưởng đến hoạt động của van công nghiệp

• Áp suất và nhiệt độ: Van phải chịu được áp suất và nhiệt độ phù hợp với môi trường vận hành. Nếu áp suất hoặc nhiệt độ vượt qua ngưỡng thiết kế, van có thể bị hỏng hoặc rò rỉ.

• Loại lưu chất: Đặc tính của lưu chất như độ nhớt, độ ăn mòn, nhiệt độ cũng ảnh hưởng đến loại vật liệu và thiết kế của van. Với lưu chất ăn mòn, cần chọn van làm từ vật liệu kháng hóa chất cao.

• Tần suất vận hành: Đối với các hệ thống yêu cầu đóng/mở thường xuyên, cần chọn van có độ bền cao và cơ cấu vận hành nhẹ nhàng.

5 . Vật liệu chế tạo van công nghiệp

Vật liệu chế tạo van công nghiệp rất quan trọng, ảnh hưởng đến độ bền, khả năng chịu nhiệt, chống ăn mòn và chi phí sản xuất. Dưới đây là một số loại vật liệu thường được sử dụng:

• Gang: Loại vật liệu phổ biến nhất do tính dễ chế tạo và chi phí thấp. Tuy nhiên, gang có khả năng chống ăn mòn kém và không phù hợp với các môi trường ăn mòn cao.

• Thép không gỉ (Inox): Có khả năng chống ăn mòn, chịu nhiệt tốt và thường được sử dụng trong ngành hóa chất, thực phẩm, dược phẩm.

• Đồng và hợp kim đồng: Được sử dụng trong các hệ thống dẫn nước, với khả năng chống ăn mòn và độ bền cao.

• Nhựa và vật liệu phi kim loại: PVC, CPVC, PP và PTFE được sử dụng trong các môi trường hóa chất ăn mòn mạnh hoặc nơi yêu cầu vật liệu nhẹ.

6 . Ưu điểm và nhược điểm của van công nghiệp

6.1 Ưu điểm

• Hiệu suất cao : Van công nghiệp cho phép kiểm soát dòng chảy chính xác và hiệu quả, từ đó tăng cường hiệu suất của hệ thống.

• Linh hoạt trong sử dụng: Với nhiều loại khác nhau, van công nghiệp có thể phù hợp với nhiều ứng dụng khác nhau.

• Khả năng chịu áp lực và nhiệt độ cao: Các loại van được chế tạo để chịu đựng môi trường khắc nghiệt, từ áp suất cao đến nhiệt độ cực đoan.

6.2 Nhược điểm

• Chi phí đầu tư ban đầu cao: Đối với các loại van công nghiệp chất lượng cao, chi phí đầu tư có thể rất đáng kể.

• Yêu cầu bảo trì thường xuyên: Do thường xuyên tiếp xúc với các môi trường khắc nghiệt, van công nghiệp đòi hỏi bảo trì và kiểm tra định kỳ để duy trì hiệu suất.

• Dễ bị mài mòn và ăn mòn: Một số loại van, đặc biệt là van bằng kim loại, có thể bị mài mòn nhanh chóng nếu không được lựa chọn và bảo dưỡng đúng cách.

7 . Ứng dụng của van công nghiệp

Van công nghiệp có ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, bao gồm:

• Ngành dầu khí: Van công nghiệp được sử dụng trong các hệ thống vận chuyển và chế biến dầu thô và khí tự nhiên.

• Ngành hóa chất: Các loại van chịu ăn mòn và chịu nhiệt được sử dụng trong các nhà máy sản xuất hóa chất.

• Ngành nước: Van công nghiệp được sử dụng trong các hệ thống cấp nước, xử lý nước thải, và quản lý lưu lượng nước.

• Ngành năng lượng: Trong các nhà máy điện, van được sử dụng để kiểm soát dòng chảy của hơi và nước trong các hệ thống lò hơi.

• Ngành thực phẩm và dược phẩm: Các loại van bằng thép không gỉ được sử dụng trong quá trình sản xuất và chế biến thực phẩm, đảm bảo vệ sinh và an toàn.

8 . Các tiêu chí quan trọng lựa chọn van công nghiệp

Khi lựa chọn van công nghiệp, người ta cần xem xét nhiều yếu tố để đảm bảo van hoạt động hiệu quả, an toàn và phù hợp với yêu cầu của hệ thống. Dưới đây là các tiêu chí quan trọng khi chọn van công nghiệp:

• Loại van: Tùy thuộc vào chức năng và yêu cầu của hệ thống, có nhiều loại van khác nhau như van bi, van bướm, van cổng, van cầu, van một chiều,… Mỗi loại van có đặc điểm riêng và phù hợp với mục đích sử dụng khác nhau.

• Chất liệu: Vật liệu cấu tạo van có ảnh hưởng lớn đến hiệu suất và tuổi thọ của van. Thép không gỉ, gang, đồng, nhựa,… là các vật liệu thường được sử dụng. Chất liệu cần phù hợp với loại chất lỏng, áp suất và nhiệt độ trong hệ thống.

• Áp suất và nhiệt độ làm việc: Van cần phải đáp ứng được mức áp suất và nhiệt độ cụ thể của hệ thống. Van không phù hợp có thể gây ra hiện tượng rò rỉ hoặc hư hỏng khi hoạt động trong điều kiện không tương thích.

• Kiểu kết nối: Các kiểu kết nối phổ biến là lắp ren, lắp mặt bích, và hàn. Kiểu kết nối phải phù hợp với hệ thống đường ống, đảm bảo kết nối chắc chắn và giảm thiểu rò rỉ.

• Kích thước van: Kích thước van cần tương thích với đường kính ống dẫn trong hệ thống. Việc chọn kích thước van đúng sẽ giúp đảm bảo lưu lượng dòng chảy và tránh mất áp.

• Chức năng điều khiển: Van có thể được điều khiển bằng tay (tay gạt, tay quay) hoặc tự động (điều khiển điện, khí nén). Tùy theo nhu cầu, có thể lựa chọn loại van điều khiển thủ công hoặc tự động để tăng tính linh hoạt và hiệu suất.

• Tốc độ dòng chảy và lưu lượng: Tốc độ dòng chảy và lưu lượng yêu cầu trong hệ thống cũng là yếu tố quyết định khi chọn van. Van cần đảm bảo khả năng kiểm soát lưu lượng chính xác và ổn định.

• Độ kín của van: Độ kín của van liên quan đến khả năng ngăn chặn rò rỉ, đặc biệt khi van đóng hoàn toàn. Đối với các hệ thống cần độ an toàn cao, việc lựa chọn van có độ kín tốt là rất quan trọng.

• Thương hiệu và nhà sản xuất: Chọn van từ các thương hiệu uy tín và nhà sản xuất có kinh nghiệm giúp đảm bảo chất lượng và sự an tâm trong quá trình vận hành.

• Chi phí và khả năng bảo trì: Van cần có chi phí hợp lý và dễ dàng bảo trì, sửa chữa khi cần thiết để tiết kiệm chi phí vận hành và bảo dưỡng lâu dài.

Những tiêu chí trên sẽ giúp bạn chọn được van công nghiệp phù hợp với hệ thống của mình, đảm bảo an toàn và hiệu quả trong quá trình vận hành.
