Van điều áp
Van điều áp là gì
Van điều áp hay còn được biết đến với tên gọi khác đó là (van giảm áp, van chỉnh áp) được biết đến là một thiết bị cơ khí chuyên được sử dụng để điều chỉnh áp suất vận hành bên trong hệ thống đường ống dẫn chất lỏng hoặc là khí
Với nhiệm vụ chính của van điều áp đó là điều chỉnh và giảm áp suất bên trong hệ thống đường ống về một ngưỡng nhất định tránh tình trạng quá tải áp suất bên trong hệ thống đường ống của chúng ta từ đó giúp cho toàn hệ thống được bảo vệ một cách vô cùng hiệu quả tránh trình trạng quá tải áp suất dẫn đến tình trạng vỡ đường ống hoặc là hư hỏng các thiết bị không đáng có có thể sảy ra
Thông số kỹ thuật của van điều áp
- Kích thước: DN15 – DN500
- Vật liệu: Inox, đồng, gang.
- Kết nối: Mặt bích – ren.
- Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI.
- Áp suất làm việc: PN10/PN16/PN25.
- Áp lực vào: tối đa PN40.
- Áp lực ra tối đa PN17.
- Nhiệt độ làm việc: -10°C ~ 250°C.
- Môi trường làm: Nước, nước thải, khí, hơi, chất lỏng,..v..v..
- Xuất xứ: Italy, Thổ Nhĩ Kỳ, Đài Loan, Hàn Quốc.
- Bảo hành: 12 tháng
- Tình trạng: Hàng có sẵn
Cấu tạo và nguyên lý hoạt động của van điều áp

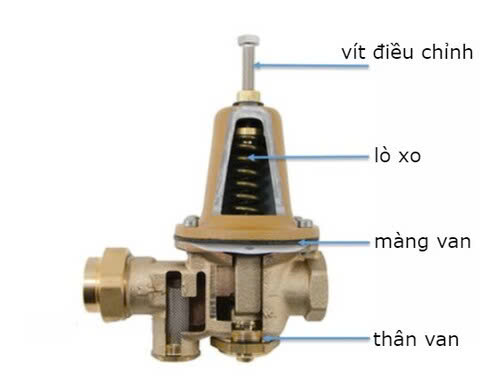

Cấu tạo chi tiết của van điều áp
Đối với dòng van điều áp thì nó được chia làm nhiều các dòng khác nhau với từng dòng thì nó có những cấu tạo khác nhau nhưng nhìn chung thì nó được cấu thành từ các bộ phận chính như sau:
Thân van
Đối với phần thân của van điều áp thì nó được làm bằng nhiều các dòng chất liệu khác nhau như là inox, đồng, gang, … tùy theo môi trường mà nó làm việc với nhiệm vụ chính của phần thân van đó là bộ phận chính để liên kết với các bộ phận khác của van cũng như là bộ phận dẫn dòng chảy đi qua van
Lò xo đàn hồi (chỉ có ở van điều áp trực tiếp)
Đây là bộ phận tạo ra lực tác động để ngăn dòng chảy đi qua van giúp dòng chảy khi đi qua van luôn luôn ở một áp lực dưới ngưỡng nhất định
Đĩa van
Đĩa van thường được làm bằng chất liệu chính đó là inox cao cấp với việc nhận lực từ lò xo sau đó thực thiện việc đóng mở dòng chảy đi qua với một áp suất nhất định mà người sử dụng đề ra
Vít điều chỉnh
Đối với bộ phận này thì nó có nhiệm vụ chính đó là tăng áp lực lên lò xo từ đó giúp cho người vận hành có thể dễ dàng điều chỉnh được áp suất của dòng chảy đi qua van giúp cho người sử dụng có thể vận hành hệ thống một cách thông minh và hiệu quả hơn
Màng van
Màng van là vị trí mà van điều áp nhận áp lực từ áp suất bên trong hệ thống đường ống của chúng ta và lực đó cùng với lực được tạo ra từ lò xo đàn hồi sẽ tác động trực tiếp lên đĩa van giúp dòng lưu chất khi đi qua van với áp suất luôn ở dưới một ngưỡng nhất định mà người sử dụng đề ra
Đồng hồ đo áp suất (chỉ có ở van điều áp gián tiếp)
Đây là bộ phận giúp cho người sử dụng có thể dễ dàng nắm bắt được áp suất ở đầu ra và đầu vào của van điều áp từ đó có thể đưa ra được phương hướng vận hành một cách thích hợp nhất
Đầu kết nối
ở hai đầu của phần thân van là hai đầu kết nối có thể là kết nối bằng mặt bích hoặc kết nối ren cho phép van điều áp có thể kết nối vào hệ thống đường ống của chúng ta một cách dễ dàng với độ chắc chắn và tính kín khít luôn ở mức cao nhất
Nguyên lý hoạt động của van điều áp
Về mặt nguyên lý hoạt động thì đối với dòng van điều áp nó được chia làm hai dóng chính với nguyên lý hoạt động tương đối khác nhau đó là:

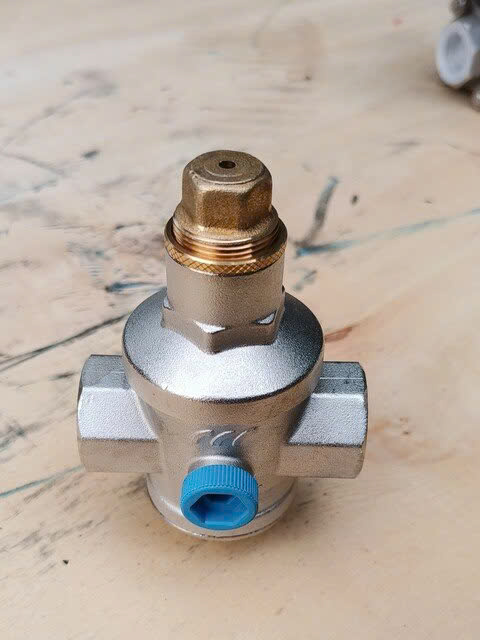

Van điều áp trực tiếp
Về mặt nguyên lý hoạt động của van điều áp trực tiếp dựa trên cơ chế cân bằng áp suất giữa lực lò xo và áp suất đầu ra của van. Khi đó khi áp suất ở đầu ra thấp hơn mức cài đặt thì lò xo bên trong sẽ đẩy đĩa van xuống để mở van cho phép chất lỏng hoặc khí với áp suất lớn hơn lúc ban đầu
Và đến khi áp suất ở đầu ra đạt hoặc lớn hơn mức cài đặt thì lực tác dụng của áp suất sẽ cân bằng với lực của lò xo lúc này thì màng van sẽ tác động một lực làm cho đĩa van đóng lại một phần ngăn không cho áp suất tiếp tục gia tăng giúp áp suất ở đầu ra của van điều áp luôn giữ ở một ngưỡng nhất định
Đối với dòng van điều áp này thì việc điều chỉnh áp lực đầu ra diễn ra một cách vô cùng dễ dàng thông qua việc điều chỉnh vít chỉnh áp giúp người sử dụng có thể vận hành hệ thống một cách hiệu quả hơn

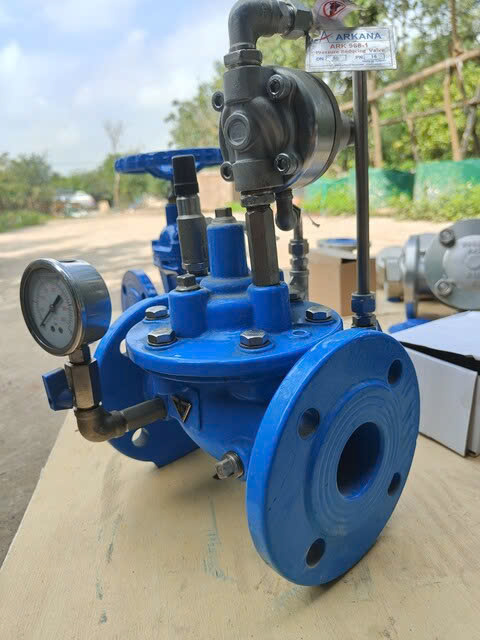

Van điều áp gián tiếp
Đối với dòng van điều áp này thì nó hoạt động một cách hoàn toàn dựa trên nguyên lý sử dụng lực điều khiển trung gian để điều chỉnh và suy trì áp suất. khi đó khi áp suất từ nguồn cao sẽ đi vào van chính. Lúc này, van chính vẫn đóng nhờ áp suất tác động từ phía trên của nó.
Và van pilot (van phụ) được kết nối với màng van và lò xo điều chỉnh. Khi áp suất đầu ra nhỏ hơn áp suất đã được cài đặt, van pilot sẽ mở ra, cho phép một lượng nhỏ áp suất đầu vào đi qua và tác động lên màng van hoặc piston từ đó làm giảm áp lực đóng của van chính giúp cho van được mở một phần cho phép áp suất đi qua lớn hơn so với ban đầu
Đến khi áp suất ở đầu ra đạt hoặc trên mức cài đặt thì áp suất tác động lên màng van sẽ về trạng thái cân bằng khiến cho đĩa van dừng hoặc là đóng lại một phần để giữ áp suất ở đầu ra luôn luôn ở mức ổn định
Bên cạnh đó thì đối với dòng van điều áp gián tiếp thì nó còn được bố trí thêm ở hai đầu ra và vào của van là các đồng hồ đo áp lực giúp cho việc giám sát quá trình vận hành của van được diễn ra một cách dễ dàng hơn
Ưu điểm nổi bật của van điều áp
Đối với việc sử dụng van điều áp thì nó mang lại nhiều những ưu điểm nổi bật cho hệ thống đường ống của chúng ta cũng như là người sử dụng khiến cho nó trở thành một thiết bị vô cùng quan trọng trong nhiều hệ thống đường ống khác nhau đặc biệt là các hệ thống đường ống công nghiệp. dưới đây là một số những ưu điểm chính của dòng van này:
- Khả năng duy trì áp suất ở đầu ra của van luôn ở một ngưỡng nhất định giúp cho toàn hệ thống đường ống của chúng ta vận hành một cách chính xác nhất
- Van điều áp giúp bảo vệ hệ thống cũng như là các thiết bị đường ống khác một cách vô cùng hiệu quả tránh tình trạng quá áp có thể sảy ra
- Nó có nhiều các biến thể khác nhau giúp cho van điều áp có thể làm việc được trong những môi trường làm việc khác nhau
- Với việc luôn làm việc trong môi trường với áp lực một cách ổn định giúp cho các thiết bị cũng như là toàn bộ hệ thống đường ống của chúng ta làm việc một cách chính xác với tính ổn định cũng như là độ bền bỉ luôn ở mức cao nhất
- Sử dụng nhiều dạng kết nối khác nhau như là mặt bích, nối ren giúp cho việc lắp đặt van điều áp vào hệ thống đường ống của chúng ta được diễn ra một cách vô cùng dễ dàng với độ chắc chắn cũng như là tính kín khít vô cùng cao
- Van điều áp có độ bền cơ học cũng như là tính chống chịu vô cùn lớn hoạt động một cách chính xác và hiệu quả trong đường ống của chúng ta với thời gian vô cùng dài
- Van điều áp có tính linh hoạt cao với việc bố trí các vít điều chỉnh giúp cho người sử dụng có thể điều chỉnh áp suất ở đầu ra của van một cách vô cùng nhanh chóng và dễ dàng
Van điều áp là một thành phần vô cùng quan trọng giúp tối ưu hóa hiệu suất và bảo vệ hệ thống đường ống của chúng ta một cách vô cùng hiệu quả trong nhiều ứng dụng công nghiệp.
Phân loại van điều áp
Hiện nay thì đối với dòng van điều áp thì nó được chia làm nhiều dòng khác nhau với từng dòng thì nó thích hợp đối với nhiều các môi trường làm việc khác nhau và dưới đây là một số dòng van điều áp được XNK HT phân phối và sử dụng nhiều nhất hiện nay:
Phân loại theo môi trường làm việc
Van điều áp hơi
Đối với dòng van điều áp này thì nó thường có kích thước tương đối nhỏ chuyên được sử dụng trong các hệ thống đường ống hơi, hơi nóng, khí nén, … giúp bảo vệ và duy trì hiệu suất làm việc của toàn hệ thống đường ống dẫn hơi một cách hiệu quả nhất
Và đối với dòng van điều áp hơi thì nó thường được làm bằng các chất liệu như là đồng, inox
Van điều áp nước
Đối với dòng van điều áp nước thì nó chuyên được sử dụng trong các môi trường làm việc là nước hoặc là các chất lỏng khác chuên được sử dụng trong các hệ thống đường ống dẫn nước, hệ thống phòng cháy chữa cháy giúp toàn hệ thống được hoạt động một cách ổn định nhất có thể
Van điều áp gas
Đây là dòng van điều áp mà chúng ta có thể bắt gặp phổ biến nhất hiện nay trong tất cả các bếp gas. Giúp kiểm soát lượng gas được cấp vào bếp để vận hành luôn luôn ở một ngưỡng nhất định tránh tình trạng cháy nổ không đáng có có thể sảy ra
Van điều áp thủy lực
Van điều áp thủy lực hay còn được biết đến với cái tên đó là van điều áp gián tiếp thường được sử dụng ở bên trong các hệ thống đường ống thủy lực và các hệ thống đường ống lớn có kích thước từ DN 50 trở lên
Đặc điểm nổi bật của dòng van điều áp này là nó có khả năng điều áp một cách vô cùng chính xác và ở hai đầu ra và vào của van điều áp được lắp đặt hai đồng hồ đo áp suất giúp cho người vận hành có thể quan sát và nắm bắt được áp suất vận hành của đường ống của chúng ta một cách trực quan và dễ dàng nhất
Phân loại theo chất liệu
Van điều áp inox
Đối với dòng van điều áp này thì nó có phần thân được làm hoàn toàn bằng chất liệu chính đó là inox cao cấp từ đó giúp cho van có khả năng chống chịu được với nhiều các môi trường làm việc khắc nhiệt khác nhau như là các môi trường có độ ăn mòn cao cũng như là đặc tính oxy hóa lớn
Bên cạnh đó thì nó còn có khả năng chống chịu được với nhiệt độ cũng như là áp suất vô cùng tốt và được xem là tốt nhất trong các vật liệu cấu thành van điều áp
Van điều áp đồng
Đối với dòng van điều áp này thì nó thường được xuất hiện với các kích thước tương đối bé và sử dụng kết nối đó là kết nối bằng ren cho phép người sử dụng có thể lắp đặt và sử dụng đối với dòng van điều áp này được diễn ra một cách vô cùng dễ dàng
Hoàn toàn phần thân của dòng van điều áp này được làm hoàn toàn bằng chất liệu chính đó là đồng thau có khả năng chống chịu ăn mòn tốt chuyên được sử dụng trong các hệ thống đường ống nước hoặc là hơi
Van điều áp gang
Đây là dòng van điều áp với phần thân được làm hoàn toàn bằng chất liệu chính đó là gang và được sơn ở bên ngoài bằng một lớp sơn epoxy giúp cho van có thể chống chịu được với nhiều cá môi trường làm việc khắc nhiệt khác nhau
Bên cạnh đó thì giá thành của dòng chất liệu này kém hơn đáng kể khi so sánh với dòng van điều áp inox nhưng về mặt tuổi thọ cũng như là khả năng chống chịu thì dòng van điều áp này kém hơn tương đối nhiều khi so sánh với dòng van điều áp inox
Hướng dẫn lựa chọn van điều áp
Để có thể lựa chọn được dòng van điều áp thích hợp nhất đối với hệ thống đường ống của chúng ta thì trong quá trình lựa chọn người sử dụng cần hết sức lưu ý đến một số vấn đề sau:
- Lựa chọn chất liệu cấu thành van điều áp thích hợp nhất đối với môi trường làm việc của nó
- Xác định được áp suất đầu vào và áp suất đầu ra định mức của hệ thống để có thể lựa chọn được dòng van điều áp có khả năng vận hành thích hợp
- Lựa chọn dòng van điều áp có nhiệt độ vận hành thích hợp với nhiệt độ vận hành của hệ thống đường ống của chúng ta
- Xác định chính xác kích thước và dạng kết nối của hệ thống đường ống của chúng ta tại vị trí lắp đặt để có thể lựa chọn được dòng van điều áp có kích thước và dạng kết nối thích hợp
- Đặc biệt đối với kiểu kết nối là mặt bích thì người sử dụng cần xác định được tiêu chuẩn mặt bích van điều áp cần thích hợp nhất đối với vị trí làm việc
- Chọn dòng van điều áp có khả năng điều chỉnh áp suất trong dải phù hợp với nhu cầu thực tế
- Cuối cùng chúng ta nên lựa chọn các dòng van điều áp chính hãng được phân phối bởi những đơn vị phân phối uy tín để có những sản phẩm với chất lượng cao nhất hoạt động một cách chính xác và hiệu quả bên trong hệ thống đường ống của chúng ta nhất

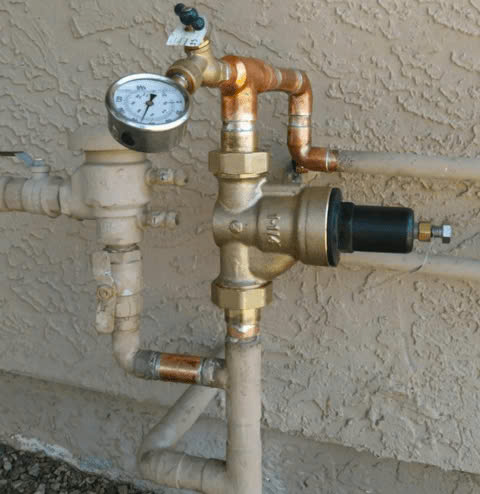

Phương pháp lắp đặt van điều áp
Việc lắp đặt van điều áp vào hệ thống đường ống của chúng ta là một công việc vô cung quan trọng ảnh hưởng rất nhiều đến chất lượng vận hành của nó mang lại cho hệ thống đường ống của chúng ta
Và để có thể lắp đặt chính xác dòng van điều áp vào hệ thống đường ống của chúng ta thì người sử dụng cần tiến hành lắp đặt theo các bước sau:
- Xác định vị trí lắp đặt van điều áp vào hệ thống đường ống của chúng ta đảm bảo van khi được lắp đặt vào vị trí đó thì độ hiệu quả mà nó mang lại luôn ở mức cao nhất cũng như là vị trí đó thuận tiện cho việc lắp đặt cũng như là sử dụng van điều áp
- Kiểm tra van trước khi lắp đặt và vệ sinh van cũng như là các bề mặt kết nối để việc lắp đặt được diễn ra một cách chắc chắn nhất tránh tình trạng tạp chất làm ảnh hưởng đến chất lượng mối nối của chúng ta
- Xác định chính xác hướng của dòng chảy đi qua để lắp đặt van điều áp chính xác theo hướng đề và việc lắp đặt cần diễn ra một cách chắc chắn nhất đặc biệt đối với các kết nối bằng ren thì người sử dụng nên sử dụng thêm băng tan để tăng cường chất lượng của mối nối lên mức cao nhất tránh tình trạng lưu chất rò rỉ ra môi trường bên ngoài
- Sau khi tiến hành lắp đặt cần vận hành thử hệ thống để kiểm tra chất lượng của mối nối cũng như là điều chỉnh van sao cho áp lực ở đầu ra thích hợp nhất đối với nhu cầu vận hành của hệ thống đề ra
Kết luận
Van điều áp là một dòng van công nghiệp có vai trò vô cùng quan trọng và không thể thiếu đặc biệt trong các hệ thống đường ống công nghiệp giúp cho hệ thống đường ống của chúng ta được làm việc một cách bền bỉ và hiệu quả nhất tăng cường tuổi thọ làm việc của hệ thống đường ống của chúng ta lên mức cao nhất có thể
