Van tay thủy lực
Van tay thủy lực được biết đến là một dòng thiết bị cơ khí đóng vai trò vô cùng quan trọng trong các hệ thống điều khiển thủy lực và để có thể hiểu rõ hơn về dòng thiết bị cơ khí này mời bạn đọc cùng theo dõi ở bài viết dưới đây của XNK HT để có thể đưa ra một cái nhìn tổng thể và chính xác nhất về dòng thiết bị cơ khí này

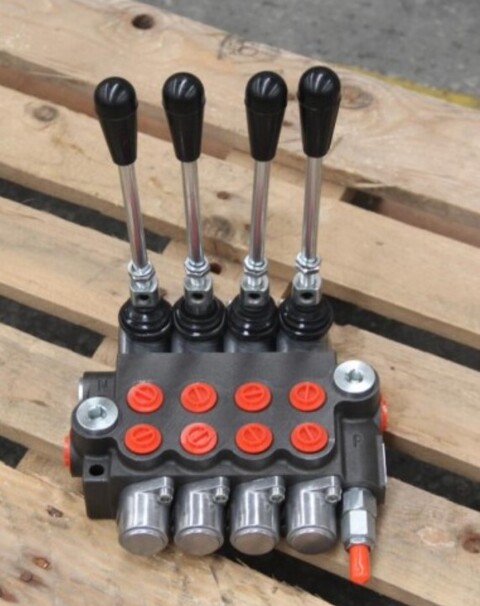

Van tay thủy lực là gì
Đầu tiên chúng ta cần tìm hiểu được van tay thủy lực là gì? Van tay thủy lực là một thiết bị được sử dụng để điều hướng hoặc là điều chỉnh dầu thủy lực trong các hệ thống thủy lực thông qua các cần điều khiển bằng tay từ đó giúp cho công tác điều khiển dòng thủy lực có thể được diễn ra một cách vô cùng nhanh chóng với độ chính xác cũng như là tính an toàn cao
Đặc biệt với việc không sử dụng điện như là đối với các dòng van tự động khác nên nó mang lại một tính thuận tiện cũng như là đặc tính dễ dàng vận hành nhất định trong quá trình sử dụng van

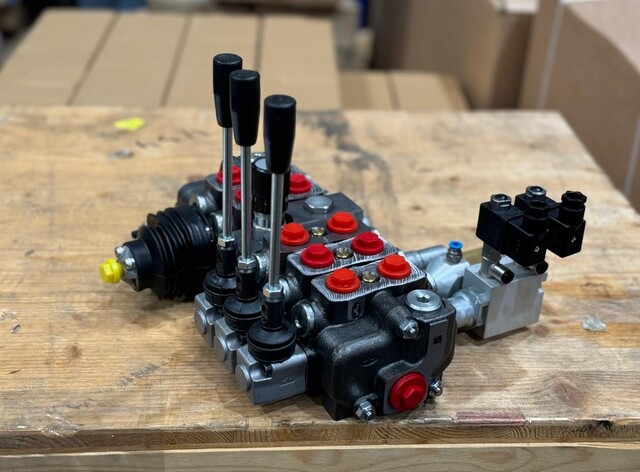

Cấu tạo và nguyên lý vận hành của van tay thủy lực

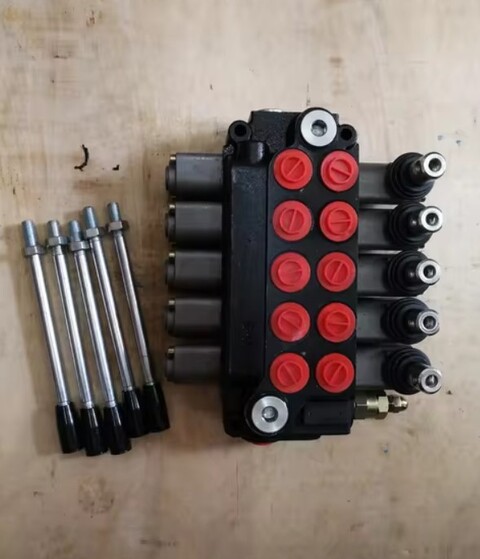

Cấu tạo chi tiết của van tay thủy lực
Về mặt cấu tạo thì van tay thủy lực được cấu thành từ các bộ phận chính như sau:
Thân van:
Phần thân của dòng van này thường được lằm bằng chất liệu chính đó là thép không gỉ hoặc là gang các dòng vật liệu có khả năng chống chịu với áp suất và điều kiện làm việc vô cùng khắc nhiệt tại vị trí làm việc. Với nhiệm vụ chính của nó đó chính là chứa dòng dầu thủy lực đi qua để có thể điều khiển nó theo ý muốn của người sử dụng
Cần gạt:
Đây là bộ phận được sử dụng để điều khiển dòng dầu thủy lực đi qua nó thường được làm bằng chất liệu chính đó là thép không gỉ với độ bền cũng như là đặc tính cơ học vô cùng tốt
Con trượt hoặc là đĩa van:
Đối với bộ phận này thì nó được kế nối với phần cần gạt và nó trực tiếp thực hiện việc điều hướng hoặc là đóng ngắt dòng dầu thủy lực
Đầu vào và đầu ra
Đây là các đầu được sử dụng để kết nối với các đường ống vào và ra của đường ống dẫn dầu thủy lực
Lò xo đàn hồi
Đối với bộ phận này nó giúp van trở về trạng thái làm việc ban đầu một cách vô cùng nhanh chóng mà không cần đến tác động từ người sử dụng
Nguyên lý hoạt động của van tay thủy lực
Đối với dòng van tay thủy lực thì nó hoạt động hoàn toàn dựa trên tác động của người điều khiển lên cần gạt
Khi người vận hành thực hiện các tác động lên cần gạt thì cần gạt sẽ tác động lên các con trượt bên trong van để mở, chặn hoặc là điều hướng dòng dầu đi qua van
Từ đó cho phép người sử dụng có thể điều hướng dòng dầu theo nhiều cá hướng khác nhau hoặc là đóng mở dòng chảy một cách vô cùng nhanh chóng với độ chính xác cũng như là tính thuận tiện vô cùng cao

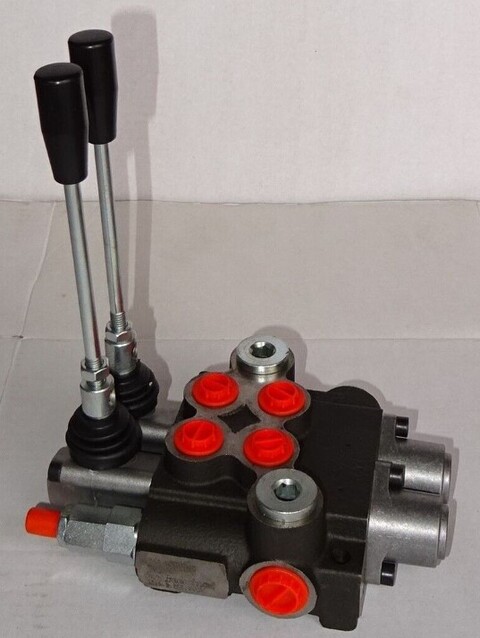

Phân loại van tay thủy lực
Đối với dòng van tay thủy lực thì hiện nay nó được sản xuất với nhiều các dòng khác nhau với từng dòng thì nó thích hợp với nhiều các vị trí làm việc khác nhau và dưới đây là một số dòng van tay thủy lực được sử dụng rộng rãi và phổ biến nhất hiện nay:
Phân loại theo chức năng điều khiển
- Van phân phối: đối với dòng van này thì nó có thể cho phép người sử dụng có thể điều khiển dòng chảy của dầu thủy lực theo nhiều các hướng khác nhau thích hợp với các vị trí vận hành tương đối phức tạp
- Van một chiều: đúng như cái tên của nó thì nó chỉ cho dòng thủy lực được luân chuyển theo đúng một chiều duy nhất và ngăn chặn dòng chảy lại khi nó xuất hiện tình trạng chảy ngược từ đó giúp bảo vệ hệ thống cũng như là bảo toàn được áp suất bên trong hệ thống một cách toàn diện nhất
- Van tiết lưu: đây là một dòng van tay thủy lực đặc biệt khi nó còn có thể cho phép người sử dụng có thể điều tiết được lưu lượng và áp suất của dòng dầu thủy lực khi đi qua van thích hợp để vận hành ở nhiều các vị trí phức tạp khác nhau
Phân loại theo bộ điều khiển tay
- Van tay thủy lực điều khiển tay gạt: đối với bộ điều khiển này thì nó thường được sử dụng vô cùng phổ biến trong các xe nâng và nhiều các máy móc công trình khác nhau
- Van tay thủy lực điều khiển đòn bẩy: đây là dạng bộ điều khiển thủy lực thường được sử dụng trong các hệ thống thủy lực có áp suất vận hành vô cùng lớn
- Van tay thủy lực điều khiển núm xoay: đối với dòng van này thì nó chuyên được sử dụng ở các vị trí cần đến độ chính xác trong quá trình điều khiển vô cùng cao
Phân loại theo số và vị trí điều khiển
- Van 2/2: đây là dòng van tay thủy lực đơn giản nhất với 1 đầu vào và một đầu ra với hai nhiệm vụ chính của nó đó chính là đóng và mở
- Van 3/2: đối với dòng van này nó có 3 cổng với hai vị trí khác nhau thường được sử dụng để điều khiển các xi lanh thủy lực tác động đơn
- Van 4/3: đây là dòng van thủy lực phức tạp nhất với bốn cổng và ba vị trí khác nhau thường được sử dụng rất nhiều trong các hệ thống xi lanh thủy lực tác động kép

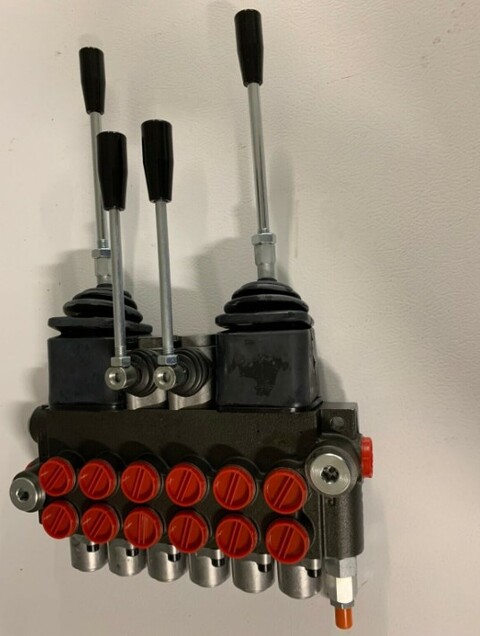

Những ứng dụng thực tế của van tay thủy lực
Hiện nay thì đối với dòng van tay thủy lực thì nó được ứng dụng trong rất nhiều các hệ thống đường ống dẫn thủy lực hiện nay và tiêu biểu nhất chúng ta có thể kể đến như là:
- Van tay thủy lực được sử dụng rất nhiều trong các máy móc vận hành trong các công trình với các công việc đòi hỏi lực vận hành vô cùng lớn
- Trong các thiết bị nâng hạ thì van tay thủy lực được ứng dụng một cách vô cùng phổ biến trong các công việc giúp cho việc vận hành máy móc thủy lực được diễn ra một cách dễ dàng và nhanh chóng nhất
- Trong các hệ thống công nghiệp sản xuất đặc biệt là trong ngành luyện kim thì van tay thủy lực được sử dụng một cách vô cùng rộng rãi và phổ biến để điều khiển dòng dầu thủy lực để vận hành các máy một cách nhanh chóng với độ chính xác ở mức cao nhất
- Trong các công trình thủy lợi thì van tay thủy lực được ứng dụng một cách vô cùng phổ biến để điều khiển các thiết bị van công nghiệp có kích thước vô cùng lớn
- Trong các hệ thống vận hành tàu thủy thì van tay thủy lực được sử dụng một cách vô cùng phổ biến để vận hành và điều khiển quá trình di chuyển và vận hành các thiết bị trên tàu được diễn ra một cách dễ dàng nhất
Và bên cạnh những ứng dụng nổi bật kể trên thì dòng van tay thủy lực còn được sử dụng một cách vô cùng phổ biến để vận hành và điều khiển trong rất nhiều các hệ thống thủy lực khác nữa
Ưu điểm nổi bật của dòng van tay thủy lực
Đối với việc sử dụng dòng van tay thủy lực mang lại rất nhiều những lợi ích lớn cho người vận hành cũng như là hệ thống thủy lực của chúng ta như là:
- Không cần cấp nguồn điện để van có thể làm việc được
- Van tay thủy lực thường được làm bằng các dòng vật liệu cao cấp với khả năng chống chịu với nhiều các điều kiện làm việc khắc nhiệt khác nhau
- Khả năng vận hành một cách vô cùng hiệu quả với độ chính xác cao trong quá trình làm việc
- Do điểu khiển bằng tay giúp cho công tác vận hành và điều khiển đối với dòng van này được diễn ra một cách dễ dàng và nhanh chóng với độ chính xác cao
- Có độ bền vô cùng cao trong quá trình làm việc khi có thể làm việc một cách vô cùng hiệu quả và bền bỉ trong hệ thống của chúng ta với thời gian vô cùng dài
- Do không sử dụng điện nên dòng van này có độ an toàn trong quá trình làm việc vô cùng cao tránh được các sự cố không đáng có có thể sảy ra
- So với dòng van thủy lực điện thì dòng van tay thủy lực thường có giá thành tốt hơn giúp cho việc tiếp cận và sử dụng đối với dòng van này được diễn ra một cách dễ dàng hơn
Hướng dẫn lắp đặt van tay thủy lực
Việc lắp đặt van tay thủy lực vào hệ thống đường ống của chúng ta là một công việc vô cùng quan trọng ảnh hưởng rất nhiều đến chất lượng vận hành của van và để có thể lắp đặt van tay thủy lực một cách chính xác nhất thì người sử dụng cần tiến hành lắp đặt theo các bước sau:
- Lựa chọn vị trí lắp đặt van đảm bảo tính hiệu quả trong quá trình làm việc cũng như là tính thuận tiện cho người sử dụng trong quá trình vận hành van
- Lựa chọn chính xác dòng van tay thủy lực thích hợp nhất đối với yêu cầu tại vị trí làm việc
- Tiến hành vệ sinh kỹ van và chuẩn bị các dụng cụ cần thiết trước khi tiến hành lắp đặt
- Xác định đúng hướng dòng thủy lực đi qua sau đó tiến hành lắp đặt van vào hệ thống thủy lực của chúng ta và cần đảm bảo rằng van được lắp đặt một cách chắc chắn với độ chính xác ở mức cao nhất
- Cuối cùng sau khi tiến hành lắp đặt cần vận hành hệ thống để kiểm tra tình trạng làm việc của van trước khi đưa nó vào sử dụng bên trong hệ thống thủy lực của chúng ta
Các sự cố thường gặp và cách khắc phục khi sử dụng van tay thủy lực
Van bị rò rỉ
- Nguyên nhân: tình trạng này thướng sảy ra khi van làm việc trong một thời gian dài do gioăng làm kín hoặc các phớt bị mòn hoặc là nứt vỡ do tuổi thọ làm việc của nó trong điều kiện làm việc khắc nhiệt có phần tương đối hạn chế
- Cách khắc phục: thay thế các gioăng làm kín và phớt bị hư hỏng
Van không điều chỉnh chính xác
- Nguyên nhân: đối với tình trạng này thì nó thường sảy ra do các bộ phận điều khiển bị kẹt hoặc là cong vênh do các tạp chất trong dòng dầu thủy lực
- Cách khắc phục: để khắc phục được một cách chính xác nhất thì đối với tính trạng này thì người sử dụng tiến hành sữa chữa các bộ phận hư hỏng hoặc là thay thế nếu cần thiết
Van hoạt động không được trơn tru
- Nguyên nhân: do van làm việc trong thời gian dài thì nó có thể có các cặn dầu hoặc là các tạp chất không đáng có bám vào trong quá trình làm việc từ đó khiến cho công tác vận hành van được diễn ra một cách không được trơn tru
- Cách khắc phục: tiến hành tháo van để kiểm tra cũng như là vệ sinh các bộ phận, các chi tiết bên trong van để các thiết bị đó có thể vận hành một cách dễ dàng và hiệu quả nhất
Kết luận
Van tay thủy lực đóng một vai trò vô cùng quan trọng trong nhiều các hệ thống điều khiển thủy lực khác nhau từ đó giúp cho công tác vận hành và điều khiển các dòng thiết bị thủy lực có thể được diễn ra một cách dễ dàng nhanh chóng với độ chính xác cao. Ngoài ra thì việc không sử dụng điện để vận hành van giúp cho dòng van này có thể làm việc được với độ an toàn vô cùng cao tránh các sự cố chập cháy không đáng có có thể sảy ra
Hy vọng qua bài viết trên của XNK HT sẽ giúp cho bạn đọc có một cái nhìn khách quan hơn về dòn van tay thủy lực từ đó có những phương hướng vận hành và sử dụng nó một cách hợp lý nhất
Xin trân trọng cảm ơn!
