Van bi 3 mảnh

Có phải bạn đang muốn tìm hiểu về van bi 3 mảnh và địa chỉ cũng cấp van uy tín – giá tốt? Tuy nhiên, với thị trường ngày nay đang có nhiều các nhà cung cấp xuất hiện dần càng nhiều, việc tìm kiếm một đơn vị cung cấp sản phẩm chất lượng cũng trở nên rất khó khăn.

Nhưng khi đến với Công ty XNK HT Việt Nam chúng tôi là một trong những nhà cung cấp đi đầu về chất lượng, độ uy tín cao và hơn hết giá thành thì vô cùng cạnh tranh. Không chỉ riêng với sản phẩm van bi 3 mảnh mà tất cả các sản phẩm khác đều được XNK HT nhập khẩu trực tiếp chính hãng không qua trung gian nên luôn đem lại cho các bạn một chất lượng sản phẩm vô cùng tuyệt vời.

Giới thiệu về sản phẩm van bi 3 mảnh

Van bi 3 mảnh hay còn có những tên gọi khác như : van bi 3 thân, van bi 3PC, van bi inox 3 mảnh,.. là dòng van bi được kết nối bằng 3 mảnh ghép khác nhau. Với 3 thân này khi ghép lại sẽ đem đến cho ta thấy một sự ổn định, chắc chắn trong quá trình sử dụng.

Đây là một trong những loại van được sử dụng rộng rãi tại thị trường Việt Nam bởi có chức năng lưu thông và điều tiết dòng chảy một cách vô cùng hiệu quả. Van được thiết kế với kích thước đa dạng từ DN15 đến DN300 rất phù hợp với nhiều hệ thống khác nhau.

Vì để van bi 3 mảnh có một cấu tạo chắc chắn và ổn định khi sử dụng nên van thường được chế tạo bằng vật liệu cao cấp như inox, thép, nhựa,… giúp chống hen gỉ, chống oxy hóa rất tốt. Và van bi 3 mảnh được lắp ráp từ 3 mảnh nên rất dễ dàng cho việc sửa chữa, thay thế từng bộ phận bên trong nhằm tránh tình trạng phải thay thế toàn bộ van mới.

Nhận xét về các ưu nhược điểm của van bi 3 mảnh

Bất kì một sản phẩm nào đó không chỉ riêng sản phẩm van bi 3 mảnh mà mỗi loại đều có những ưu điểm lợi thế nổi bật của nó riêng trong từng môi trường nhưng ngược lại vẫn sẽ còn một số ít các hạn chế không đáng kể trong quá trình sử dụng.

Để hiểu rõ hơn về các ưu nhược điểm của sản phẩm van bi 3 thân này hãy cũng  xem ở dưới đây nhé.

Ưu điểm của van bi 3 mảnh

• Có một thiết kế nhỏ gọn với 3 phần riêng biệt được ghép lại với nhau giúp quá trình tháo lắp được dễ dàng.
• Vật liệu được sản xuất lựa chọn cẩn thận, đảm bảo được khả năng kiên cố chắc chắn chịu được các nhiệt độ cao và áp lực lớn được làm từ các chất liệu như: inox, thép, nhựa,…
• Với các chất liệu như vậy van có thể dùng tốt cho các lưu chất có đặc tính ăn mòn hóa học cao như : axit, hóa chất, muối, bazo, kiềm,…
• Van bi 3 mảnh cũng cho chúng ta sử dụng áp lực có thể lên đến 63 bar và nhiệt độ lên đến 200 độ C.
• Van có nhiều kiểu phương thức vận hành khác nhau là điều khiển bằng tay gạt, tay quay hay điều khiển tự động như điều khiển điện, điều khiển khí nén thích hợp đầy đủ cho các môi trường lớn nhỏ khác nhau.
• Trong quá trình sử dụng van có một hoạt động vô cùng êm ái, không gây ảnh hưởng đến các hoạt động khác cảu các thiết bị trong cùng một hệ thống.
• Nếu như xảy ra sự cố hư hỏng phải thay thế bộ phận thì van bi 3 mảnh có thể dễ dàng thay thế từng bộ phận riêng biệt mà không cần thay toàn bộ cả van giúp tiết kiệm chi phí.

Nhược điểm của van bi 3 mảnh

• So với van bi 1 mảnh và van bi 2 mảnh thì van bi 3 mảnh có giá thành cao hơn.
• Và bị hạn chế về kích thước chỉ có kích thước từ DN 300 trở xuống.

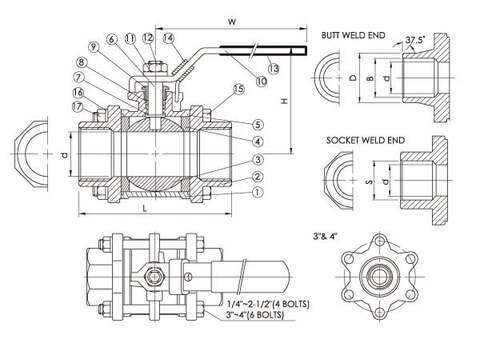

Các bộ phận cấu tạo của van bi 3 mảnh

Van bi 3 mảnh gồm có các bộ phận cấu tạo chính như sau :

• Thân van : đây là bộ phận bao bọc bên ngoài có nhiệm vụ bảo vệ và kết nối các bộ phận khác với nhau cũng như kết nối van với các đường ống dẫn trong hệ thống. Bộ phận này được chế tạo từ inox, thép, nhựa,… giúp cho van có chức năng chịu được áp lực lớn nhiệt độ cao và có độ bền tương đối cao.
• Bi van : thay vì sử dụng đĩa van để đóng mở van như van bướm thì van bi 3 mảnh lại sử dụng quả bi được đục lỗ xuyên qua tâm được đặt ở giữa. Đối với các lỗ xuyên qua tâm này sẽ luôn có đường kính tương ứng với kích thước của đường ống. Ngoài ra bi vân có thể xoay mở theo các góc khác nhau để người sử dụng có thể điều tiết các lưu lượng dòng chảy đi qua van
• Trục van : có một cấu tạo giống với hình trụ là bộ phận được đặt ở giữa quả bi và bộ điều khiển giúp kết nối các bộ phận đó với nhau và tạo ra một tác lực làm truyển động bi van để thực hiện đóng mở van. Vì vậy nên nó được chế tạo từ các kim loại cứng chắc chắn như inox để chống gỉ làm kẹt van.
• Gioăng làm kín : đây là bộ phận có chức năng làm kín thường được sản xuất bằng các vật liệu đàn hồi như NBR, Teflon,.. Được lắp đặt giữa bi van và thân van nhằm tạo ra độ kín khít tuyệt đối, và không làm rò rỉ các lưu chất ra bên ngoài.
• Bộ phận điều khiển : bộ điều khiển này có các vận hành khác nhau như : tay gạt, tay quay thủ công hoặc bộ điều khiển khí nén, bộ điều khiển điện tự động hóa. Là phần sinh ra lực tác động lên trục van giúp van vận hành theo một hành trình quay góc 90 độ thực hiện việc đóng mở lưu thông dòng lưu chất.

Nguyên lý hoạt động của van bi 3 mảnh

 Nhìn chung về cơ bản nguyên lý hoạt động của các dạng van bi tương đối giống nhau và không cần đòi hỏi người vận hành phải có các chuyên môn cao mà vẫn có thể điều khiển được.

Về cụ thể, để có thể vận hành được van bi 3 mảnh này chúng ta hãy cùng tìm hiểu ngay sau đây nhé.

• Khi muốn điều khiển van bi 3 thân này người sử dụng chỉ cần thao tác đơn giản bằng cách điều khiển bộ phận tay quay hoặc sử dụng các bộ điểu khiển tự động tùy vào thiết kế mỗi loại mà sử dụng để điều khiển đóng mở van.
• Khi ở trạng thái đóng hoàn toàn thì lỗ xuyên tâm của quả bi sẽ nằm vuông góc với chiều của dòng chảy trong đường ống làm ngăn chặn hoàn toàn không cho phép các lưu chất đi qua van. Và khi ở trạng thái này quả bi hoàn toàn phỉa chịu một lực tác động trực tiếp từ các dòng chảy mà nó vẫn có thể thoải mái chịu được áp lực đó do do viên bi được chế tạo từ các chất liệu đặt biệt chịu được lực tốt.
• Còn khi muốn van ở trạng thái mở hoàn toàn thì người vận hành chỉ cần sử dụng bộ điều khiển để xoay chuyển van một góc hoàn toàn 90 độ. Lúc này van bi sẽ di chuyển cho lỗ xuyên tâm sẽ trùng với đường ống tạo ra một đường lưu thông cho phép các lưu chất đi qua dễ dàng.
• Ngoài ra, khi muốn thực hiện chức năng điều tiết thì chỉ cần vận hành bộ điều khiển một góc nhỏ hơn 90 độ (từ 1 đến góc 89 độ) tùy theo điều chỉnh của người vận hành. Khi đó van bi sẽ quay và di chuyển góc mở theo ý muốn để lưu lượng chảy theo dựa trên góc mở và áp suất dòng chảy tạo ra lực tác động lên van bi.

Phân loại van bi 3 mảnh được sử dụng phổ biến trong thị trường ngày nay.

Để có thể phân biệt và lựa chọn được loại van bi 3 mảnh mình mong muốn, dưới đây chúng tôi sẽ phân loại van bi 3 mảnh theo từng chất liệu, phương thức kết nối và phương pháp điều khiển giúp cho người tiêu dùng có thể lựa chọn kĩ hơn cho từng môi trường sử dụng của mình.

1. Phân loại van bi 3 mảnh theo chất liệu

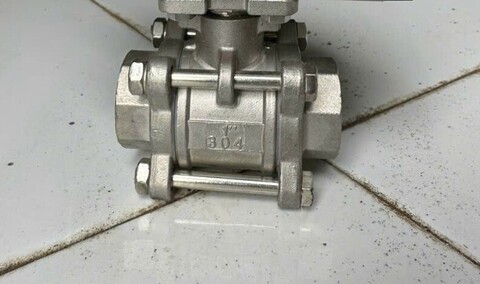

Van bi 3 mảnh inox

Là một trong những vật liệu cao cấp nhất được mọi người biết đến và sử dụng khá phổ biến vì van có nhiều các tính năng vượt trội nhất được dùng để sản xuất van công nghiệp. Được làm các chất liệu cao cấp như inox 304, inox 316 có khả năng hoạt động ổn định ở trong môi trường có áp lực lớn, nhiệt độ cao.

Dòng van bi 3 thân inox này có tính chất an toàn cao, không có các chất độc hại, thích hợp với các lưu chất sạch nên nó có một thiết kế vô cùng sáng bóng không bị nhiễm bụi, nhiễm từ và dễ dàng vệ sinh luôn giữ được một tính thâm mỹ cao.

Và đặc biệt loại van inox này thường sẽ có giá thành cao hơn các loại van được chế tạo từ các vật liệu khác và do có tuổi thọ sử dụng lâu dài hơn,

Xem thêm về sản phẩm : Van bi 3 mảnh inox

Van bi 3 mảnh thép

Đây cũng là một trong những loại vật liệu vô cùng chắc chắn với ưu điểm tuyệt vời tiêu biểu như khả năng chịu nhiệt khá là cao có thể lên đến 240 độ C.

Nói chung các tính năng như độ bền lâu dài, khả năng chống chịu tốt và sử dụng bền bỉ theo thời của thép gần giống với các tính năng của inox chỉ có điều khả năng chống ăn mòn của nó sẽ kém hơn, không thích hợp với các hệ thống vận chuyển hóa chất.

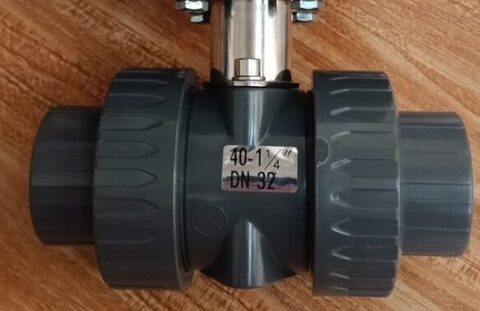

 Van bi 3 mảnh nhựa

Van bi nhựa 3 thân này có giá thành rẻ nên có thể thấy rất dễ tìm kiếm tại các cửa hàng và các nhà cung cấp vì thích hợp sử dụng cho nhu cầu sử dụng của nhiều người ưa chuộng hàng rẻ tiền.

Van nhựa có một thiết kế đơn giản gọn nhẹ có và tương đối đẹp mắt, nó có khả năng chống ăn mòn cũng vô cùng tốt nên có thể thích hợp sử dụng trong các môi trường hóa chất. Nhưng sau một thời gian sử dụng lâu dài van nhựa vân sẽ có nhược điểm như van có dấu hiệu bị phai màu nên chỉ sử dụng được cho các hệ thống môi trường có nhiệt độ thấp và áp lực nhẹ.

3. Phân loại van bi 3 mảnh theo kiểu kết nối

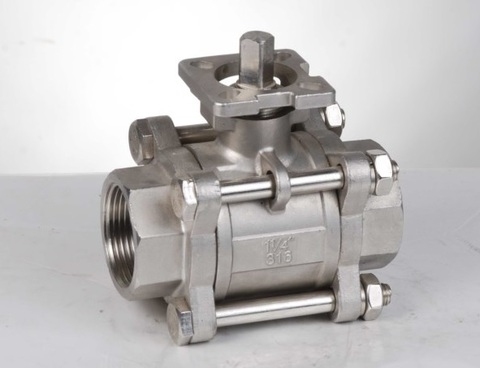

Van bi 3 mảnh nối ren

Là loại van được kết nối với các hệ thống đường ống theo kiểu lắp ren cực kì đơn giản, một kiểu phương thức vô cùng phổ biến cho các đường ống có kích thước bé. Ở mỗi đầu của van sẽ có các vòng ren khi lắp đạt người vận hành chỉ cần vặn siết các vòng ren vào đường ống cho đến khi khít và chắc chắn thì là hoàn thành.

Khả năng tháo lắp tương đối là dễ dàng nên thích hợp với các hệ thống cần thường xuyên kiểm tra, bảo trì. Tuy nhiên chỉ nên sử dụng van bi 3 mảnh nối ren với các đường ống kích thước nhỏ, các quy mô nhỏ, áp lực thấp vì phương thức nối ren có khả năng chịu lực ở mức vừa phải.

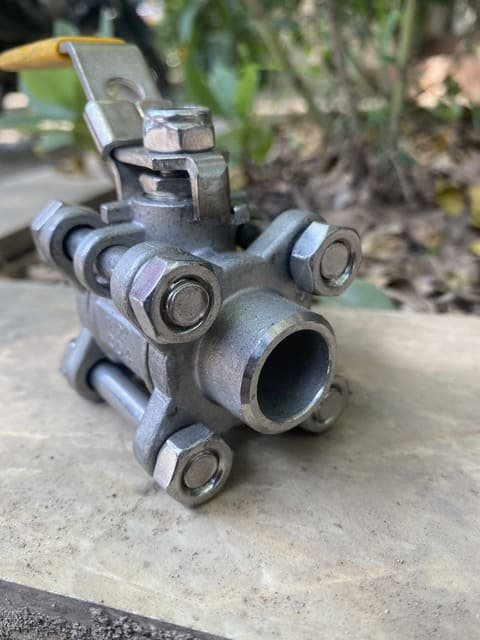

Van bi 3 mảnh nối hàn

Van bi 3 mảnh nối hàn là một dạng van với đặc điểm đặc biệt là thân van được thiết kế thành 3 phần tách biệt và được kết nối với nhau thông qua các chi tiết bulong, đai ốc. Van kết nối với đường ống hoặc các thiết bị khác bằng phương pháp hàn kín. Thiết kế này giúp tạo ra độ chắc chắn, đảm bảo sự ổn định trong hệ thống.

Van bi 3 mảnh nối hàn dễ dàng hoạt động, đóng nhanh chóng, việc bảo trì thuận tiện, cấu trúc của van bi đơn giản, vòng đệm nói chung có thể di chuyển được và thuận tiện khi tháo rời và thay thế. Bề mặt làm kín của van và bệ van được cách ly với môi chất khi van mở hòn toàn và đóng hoàn toàn sẽ không làm gây xói mòn bề mặt, làm kín van khi môi chất đi qua.

3. Phân loại van bi 3 mảnh theo bộ phận điều khiển

Van bi 3 mảnh tay gạt

Đây là một kiểu phương pháp điều khiển theo kiểu thhur công truyền thống và vân đang được sử dụng nhiều trong các hệ thống sản xuất ngày nay. Van được điều khiển bằng tay, dễ dàng giúp người vận hành có thể kiểm soát chính xác lưu lượng và áp suất của chất lỏng hoặc khí trong hệ thống.

Khi muốn đóng hoặc mở van người vận hành chỉ cần thao tác kéo gạt tay sang bên trái hoặc phải là có thể điều khiển bi van xoay theo góc độ tùy chỉnh, với kểu điều khiển này rất đơn giản không cần người có chuyên môn cao vẫn có thể sử dụng được.

Loại van bi 3 mảnh tay gạt này nên được lắp đặt ở những nơi có vị trí an toàn, nơi người sử dụng có thể dễ dàng với tới để đóng mở van một cách nhanh chóng.

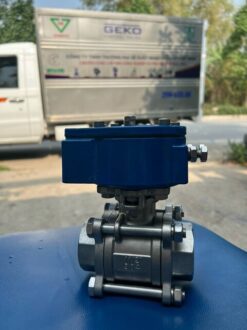

Van bi 3 mảnh tay quay

Loại này cũng giống như kiểu phương thức vân hành tay gạt ở trên, van được điều khiển bằng sức lực của con người. Nhờ vào thiết kế có thêm hộp số, bộ phận trợ lực nên việc truyền lực tác động xoay trục van, bi van cũng trở nên dễ dàng, thuận tiện hơn.

Van bi 3 mảnh tay quay được đánh giá cao về khả năng làm việc rất dễ vận hành, nó hỗ trợ người dùng thao tác bằng tay nhẹ nhàng, đỡ mất sức hơn. Tuy nhiên, loại van này này lại không phổ biến bằng và rất hiếm khi bắt gặp thấy ngời sử dụng.

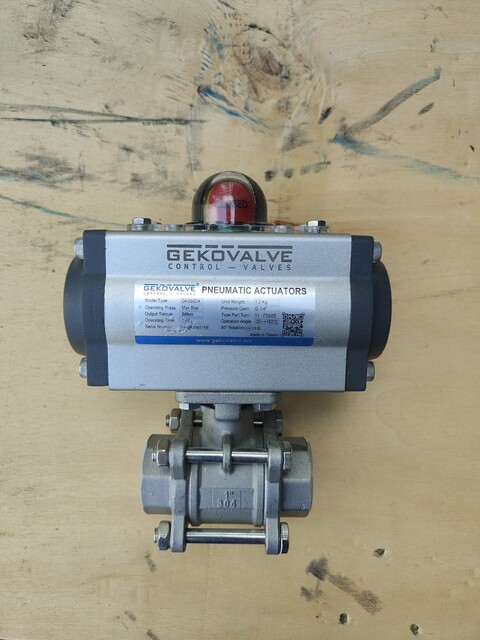

Van bi 3 mảnh điều khiển khí nén

Van được sử dụng bằng bộ điều khiển khí nén là một loại khí nén có năng lượng sách và vô cùng an toàn để thực hiện quá trình đóng mở của van. Đây là một trong những phương thức điều khiển tự động hóa, có chức năng chuyển hóa năng lựng khí nén thành cơ năng.

Quá trình điều khiển hoàn toàn phụ thuộc vào việc cung cấp khí nén vào bộ điều khiển nên người vận hành không cần phải tốn quá nhiều sức lực. Loại vam này thích hợp sử dụng trong các hệ thống tự động hóa với thời gian vận hành nhanh chóng và độ chính xác cao.

Van bi 3 mảnh điều khiển khí nén rất thích hợp lắp đặt ở những vị trí trên cao, những nơi nguy hiểm, có các chất độc hai mà người vận hành không thể trực tiếp đi đến mà chỉ cần điều khiển từ xa.

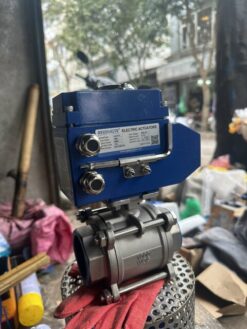

Van bi 3 mảnh điều khiển điện

Vận được vận hành hoàn toàn tự động nhờ vào nguồn năng lượng điện, giúp tiết kiệm được nhiều thời gian, công sức của người sử dụng. Nó có chức năng tiếp nhận và chuyển hóa năng lượng điện thành cơ năng điều khiển van.

Van sử dụng đa dạng các mức điện áp khác nhau theo từng hệ thống như 24V, 110V, 220V, 240V, 380V… giúp thời gian đóng mở nhanh chóng, có thể điều khiển cùng lúc nhiều thiết bị mà chỉ mất từ10 – 15 giây

Van sử dụng điện nhưng rất an toàn, vì van có cơ chế tự ngắt điện khi đi hết hành trình cài đặt, vừa tiết kiệm năng lượng lại hạn chế cháy nổ tuyệt đối. bề mặt của bộ điều khiển thường được phủ một lớp sơn Epoxy chống thấm và chống ăn mòn mạnh mẽ. Làm tăng tuổi thọ và độ bền của van trong môi trường ẩm ướt hoặc có nguy cơ tiếp xúc với các chất ăn mòn.

Ứng dụng thực tế của van bi 3 mảnh

Van bi 3 mảnh là một loại van công nghiệp được sử dụng rất phổ biến trong các nhà máy, công trình cho đến các khu dân sinh. Mời mọi người cùng tìm hiểu với chúng tôi về ứng dụng của van bi 3 mảnh dưới đây nhé.

• Van bi 3 mảnh ứng dụng trong các công trình hệ thống cấp thoát nước, cung cấp nước sạch, xử lý nước thải.
• Van được ứng dụng trong các dây truyền chuyền sản xuất thực phẩm, nước uống, lượng thực, dược phẩm, mỹ phẩm.
• Ngoài ra, van còn được ứng dụng trong lĩnh vực thủy lợi, mương máng, tưới tiêu cây trồng.
• Van còn ứng dụng được trong các hệ thống bể bơi, hồ bới, bồn chứa,…
• Được ứng dụng cả trong ngành công nghiệp đóng tàu, nuôi trồng thủy sản.
• Ứng dụng cả trong các hệ thống phòng cháy chữa cháy.
• Đặc biệt van còn được ứng dụng trong các nhà máy sản xuất hóa chất, các phòng nghiên cứu vi sinh
• Van bi 3 mảnh còn được ứng dụng trong cả các hệ thống hơi nóng, lò hơi, nồi hơi, lò nung, lò sấy,…

Tìm hiểu thêm >>>> Van bi Wonil Hàn Quốc

Những lưu ý khi lựa chọn lắp đặt và sử dụng van bi 3 mảnh

Để giúp van có một quá trình sử dụng lâu dài và hiệu quả tốt nhất trong các hệ thống môi trường, người sử dụng cần phải tuân thủ những lưu ý sau đây.

• Điều đầu tiên chúng ta cần lưu ý đó là khi lựa chọn mua van bi 3 mảnh chúng ta cần phải tìm hiểu kĩ về chất liệu, kích thước van, xem kiểu kết nối đường ống là gì và phương thức vận hành phù hợp với quy mô hệ thống và điều kiện môi trường không.
• Tiếp theo phải sử dụng van đúng với các thông số kỹ thuật được quy định cho từng loại van, nếu sử dụng với áp lực, áp suất hay nhiệt độ quá cao vượt qua mức cho phép sẽ làm cho van bị nhanh chóng hư hỏng.
• Sau khi đã xem xét lựa chọn loại van bi 3 mảnh đúng với tiêu chuẩn của mình rồi thì tiến hành lắp đặt van. Cần lắp đặt van theo đúng chiều, sử dụng đúng tiêu chuẩn mối nối và lắp van thật cẩn thận chắc chắn để các lưu chất sẽ không bị rò rỉ ra bên ngoài.
• Trong quá trình sử dụng van cần phải thường xuyên bảo trì, bảo dưỡng van theo định kì để loại bỏ được các bụi bẩn, cặn bẩn ở trong van để tránh cho van xảy ra trường hợp bị hư hỏng, hao mòn.
